道路监控系统建设专项方案.doc

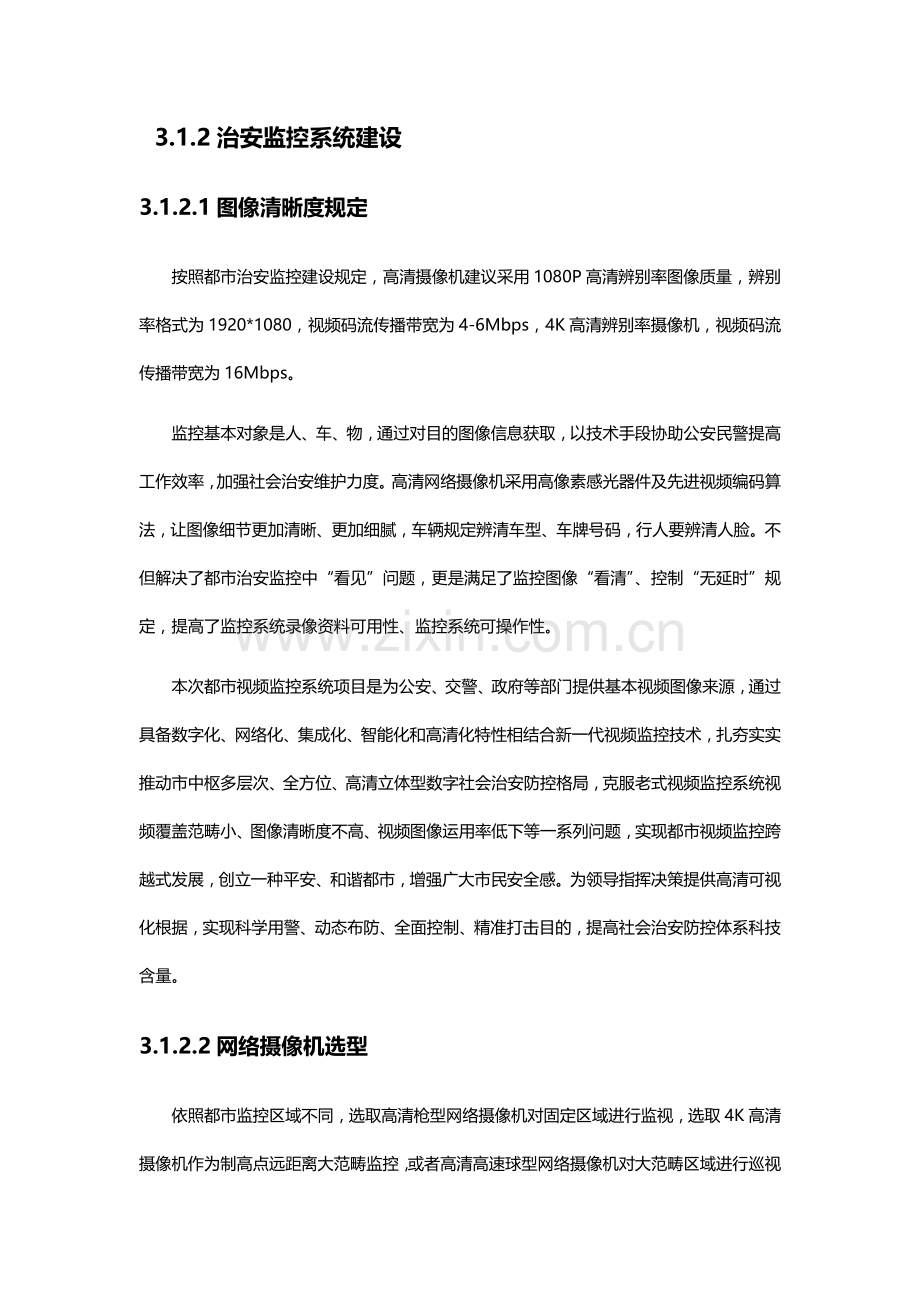

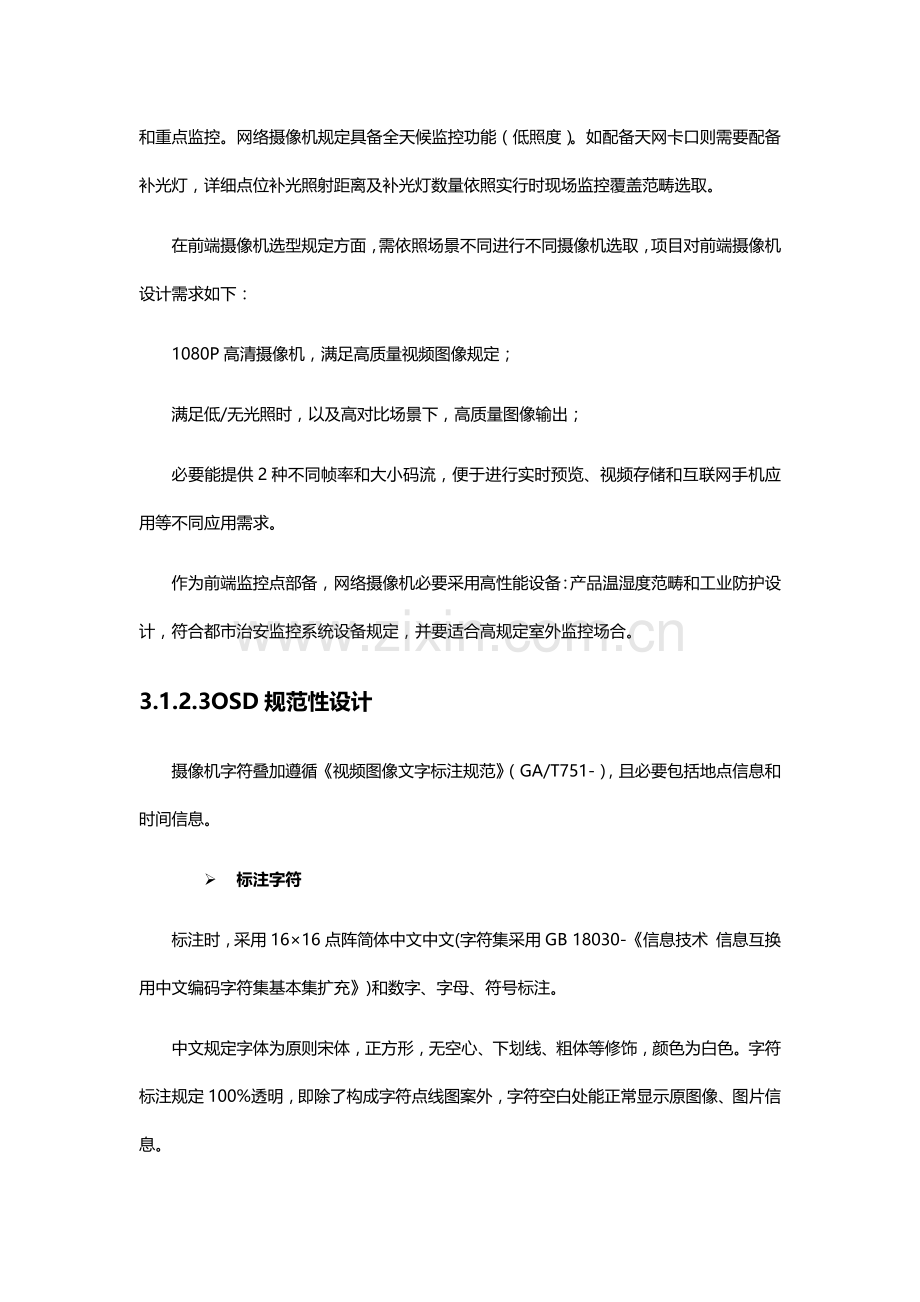

3.1.2治安监控系统建设3.1.2.1图像清晰度规定按照都市治安监控建设规定，高清摄像机建议采用1080P高清辨别率图像质量，辨别率格式为1920*1080，视频码流传播带宽为4-6Mbps，4K高清辨别率摄像机，视频码流传播带宽为16Mbps。监控基本对象是人、车、物，通过对目的图像信息获取，以技术手段协助公安民警提高工作效率，加强社会治安维护力度。高清网络摄像机采用高像素感光器件及先进视频编码算法，让图像细节更加清晰、更加细腻，车辆规定辨清车型、车牌号码，行人要辨清人脸。不但解决了都市治安监控中“看见”问题，更是满足了监控图像“看清”、控制“无延时”规定，提高了监控系统录像资料可用性、监控系统可操作性。本次都市视频监控系统项目是为公安、交警、政府等部门提供基本视频图像来源，通过具备数字化、网络化、集成化、智能化和高清化特性相结合新一代视频监控技术，扎夯实实推动市中枢多层次、全方位、高清立体型数字社会治安防控格局，克服老式视频监控系统视频覆盖范畴小、图像清晰度不高、视频图像运用率低下等一系列问题，实现都市视频监控跨越式发展，创立一种平安、和谐都市，增强广大市民安全感。为领导指挥决策提供高清可视化根据，实现科学用警、动态布防、全面控制、精准打击目的，提高社会治安防控体系科技含量。3.1.2.2网络摄像机选型依照都市监控区域不同，选取高清枪型网络摄像机对固定区域进行监视，选取4K高清摄像机作为制高点远距离大范畴监控，或者高清高速球型网络摄像机对大范畴区域进行巡视和重点监控。网络摄像机规定具备全天候监控功能（低照度）。如配备天网卡口则需要配备补光灯，详细点位补光照射距离及补光灯数量依照实行时现场监控覆盖范畴选取。在前端摄像机选型规定方面，需依照场景不同进行不同摄像机选取，项目对前端摄像机设计需求如下：1080P高清摄像机，满足高质量视频图像规定；满足低/无光照时，以及高对比场景下，高质量图像输出；必要能提供2种不同帧率和大小码流，便于进行实时预览、视频存储和互联网手机应用等不同应用需求。作为前端监控点部备，网络摄像机必要采用高性能设备：产品温湿度范畴和工业防护设计，符合都市治安监控系统设备规定，并要适合高规定室外监控场合。3.1.2.3OSD规范性设计摄像机字符叠加遵循视频图像文字标注规范（GA/T751-），且必要包括地点信息和时间信息。 标注字符标注时，采用1616点阵简体中文中文(字符集采用GB 18030-信息技术 信息互换用中文编码字符集基本集扩充)和数字、字母、符号标注。中文规定字体为原则宋体，正方形，无空心、下划线、粗体等修饰，颜色为白色。字符标注规定100%透明，即除了构成字符点线图案外，字符空白处能正常显示原图像、图片信息。标注用中文原则大小为图像或图片长和宽中较短边1/15，规定误差不超过文字原则大小1/20；小号中文大小为原则中文大小2/3。半角符号高度与中文一致，宽度为中文一半，字间距为0。未特别注明时，标注内容均采用上述原则中文尺寸。 标注内容标注内容重要涉及图像产生地理位置信息和图像生成设备技术属性信息及时间信息等。1) 地点信息用于标记图像产生地本地信息，即在辖区内本地称谓。地点信息应不多于16个字符。在监控系统中，图像产生地点，分为交叉路口、其他位置两类。2) 交叉路口命名方式采用AAABBBn格式，其中AAA为主干道名称，BBB为次干道名称，n为数字表达该路口摄像机编号，如果只有1个摄像机，不需要标记n。无法分清主、次干道时，AAA为东西方向道路名，BBB为南北方向道路名。如东西方向路口两边为不同路口时，取路口朝东方向路名，南北方向路口两边为不同路口时，取路口朝南方向路名。多叉路口选用重要两个方向路名。如路口有规范命名或商定俗成名称，可参照5.1.2办法命名。3) 其他位置命名采用AAABBBn方式，其中AAA所在道路名或单位、广场名，BBB为进一步详细描述，n表达该处第n个摄像机，如只有1个，不需要列在命名中。进行地点信息标注时，AAA、BBB长度应不多于6个中文。4) 辖区信息图像或图片产生地所在辖区，涉及省（直辖市、自治区）、市地、县（市、区）、乡（镇、街道）信息等。对于县及县以上辖区信息依照GB/T 2260 全国县及县以上行政区划代码表中命名办法逐级定义。县如下辖区信息依照行政区划状况自行命名定义。每级辖区信息标注文字应不多于5个中文。在标注时，去掉“省”、“县”、“市”、“区”、“X族自治X”、“盟”、“旗”等。名称由单个中文和上述文字构成标注全名。如泸州市、马边彝族自治县、郫县应分别标注为泸州、马边、郫县。5) 时间信息图像或图片产生时精确时间，为北京时间（即GMT+8:00），格式形如“YYYY-MM-DD hh:mm:ss”，其中YYYY为4位数字，表达年；MM为2位数字，表达月；DD为2位数字，表达日；hh为2位数字，以24小时制表达小时；mm为2位数字，表达分钟；ss为2位数字，表达秒。月、日、时、分、秒中数值局限性10前置0补齐。如“-07-17 15:21:01”。6) 摄像机信息依照摄像机与否可控，可以分别标注“动”、“固”。依照摄像机类型为枪式、球形、其他，可以分别标注“枪”、“球”、“曲”。依照摄像机安装位置在室内、室外，可以分别标注“内”、“外”。依照摄像机用途为治安、交通、重点部位，可以分别标注“治”、“路”、“重”。依照监视方位，可以分别标注“东”、“南”、“西”、“北”。 标注办法信息标注区域设立，如图1所示。图1 标注区域示意图1) 地点信息标注办法地点信息标注在右下角，字符下沿距底边沿为1个中文，最右边字符距右边沿为1个中文。基层所队从社区监控中心接入监控图像时，社区监控中心可标注地点信息，也可以依照实际状况由基层所队标注。各级机关直接接入摄像机，其地点信息由直接接入图像机关标注。2) 辖区信息标注办法图像中，辖区信息标注由各级机关共同完毕。在地点信息标注位置之上，逐级标注。各级机关进行辖区信息标注时，所标注辖区信息最右边字符应保持与右边沿1个中文距离，下沿与下级机关标注文字上沿距离为0.1个原则中文宽度。本级辖区信息仅在上传给上级机关图像上进行标注。上传过程信息逐级标注办法如下图所示：图 上传过程信息逐级标注办法3) 时间信息标注办法采用小号字，标注在右上角，与屏上边沿1个中文距离，字符串尾与右边沿1个中文距离。4) 摄像机信息标注办法标注在左下角，与左边沿、下边沿均为1个中文距离，按照摄像机与否可控、类型（枪式、球形、其他）、用途顺序标注，不同类别附加信息间保持距离以0.5个小字号中文大小为准。此信息由图像提供单位标注。摄像机信息长度应不多于15个中文。3.1.2.4前端接入组网设计前端高清网络摄像机可选取支持各种网络接入方式，提供各种网络传播接口涉及以太网电口、SFP光纤接口、EPON光纤接口，可以依照详细环境布置状况灵活选取适当接入方式。3.1.3报警接入系统设计3.1.3.1报警分类前端报警点分类重要体当前报警方式不同上。由前端报警点重要限度设计出两种报警方式：直接报警和间接报警。直接报警：前端报警点直接与视频监控系统共享平台连接，实现与110接处警系统直通。报警人可通过报警点麦克风与110接警中心对讲、接警中心可实时查看到报警人样貌和报警点周边实时状况。间接报警：前端报警点接入本区域接警室，视情节转发报警信息给视频监控系统。同步，接警室同样可以和报警人可视化对讲及监控到报警点周边实时状况。3.1.3.2报警管理前端报警点联动核查指当报警点发出报警信息时，联动附近监控设备监控报警点所在区域，核查警情真伪，及时采集警情现场信息。原则上，在前端报警点所在区域应安装监控摄像头进行报警点联动核查。前端报警点联动核查可采用自动和人工两种形式。前端报警点联动核查自动方式是指当报警点发出报警信息后，可向附近监控设备预设控制指令，使监控设备转向监控报警点所在区域。与此同步，报警点将报警信息上报共享平台，自动弹出显示已联动监控设备采集视频信息。前端报警点联动核查手动方式是指当报警点发出报警信息后，将报警信息上传共享平台，监控人员依照报警信息手动控制报警点附近监控摄像头监控报警点所在区域。系统平台可将报警过程进行录音、图像存储，存储检索也能实现依照时间、地点、报警点编号等核心词进行录像检索。自助式报警终端是把安防系统监控、报警和网络传播产品进行有机结合，应用电子技术来实现综合功能新产品。报警终端通过摄像机、紧急报警按钮、语音对讲等产品，实现报警现场与接警平台间视频传播、紧急报警信息传播、双向语音交流等功能，符合当今监控领域中数字化和网络化两大趋势，具备高可靠性、高集成度鲜明特点。3.1.3.3实现功能1、紧急报警求助；2、报警人与接警平台间实现双向语音对讲，迅速理解报警求助信息；3、云台摄像机，监控周边环境；4、电子眼观测报警人状况；5、繁华区域及要害部位实时远程治安监控；6、可接入视频联网报警系统，实现报警联动；7、高音广播功能，可以在人口密集地区实现语音广播、语音喊话；3.1.3.4报警流程1、当报警人触发报警按钮后，无需拨号即可通过MIC向接警中心坐席报告警情；2、接警平台和报警顾客间可以通过MIC进行语音对进复核现场状况；3、接警中心依照不同报警信息向分局转发报警；4、报警联动，接警中心可实时监控到周边社区各联动监控点图像；5、报警触发后，即刻在电子地图上显示出报警点所在位置和近来警力分布状况；6、报警过程中双向语音和报警人视频自动进行存储，存储后视频可依照日期、时间、报警点编号、接警员编号等方式进行检索查询。3.1.4系统工程设计3.1.4.1立杆构造图示立杆采用镀锌钢管制成，在杆顶部设有避雷针，可以引导直击雷入地；在杆上部设有摄像机安装横杆，可吊装快球摄像机；杆中下部有电源变压器、光端机及防雷设备箱，为加强散热效果。立杆底部用螺栓与基本固定，电源线和光缆从立杆底部进入，基本下面装有接地电极以及由扁钢和角钢构成接地网。立杆构造如下图所示：3.5m杆件、6m杆件8m杆件杆件基本本次基本设计时，充分考虑到依照不同杆件设立不同尺寸基本，通过严密计算和测试，保证杆件稳定性、抗倾覆性和安全性，在实行过程中，需进行详细核算，按照依照现场条件拟定基本尺寸和材料进行施工，严格控制安全性与稳定性。制高点建议其杆件采用5m高铁塔，现场焊制，保证摄像机牢固性，解决镜头抖动问题。3.5米杆件基本图6-8米杆件基本图3.1.4.2户外机箱前端户外机箱是保证前端系统安全工作重要构成某些，机箱采用密封设计，采用底部进线、落地安装，箱体离地不不大于0.5m,同步注意箱体防护，机箱中留有设备放置空间余量。机箱采用2mm以上优质不锈钢板，采用底部进线设计，箱体防护级别应能达到IP66防护级别。具备良好防水、防尘、防锈、散热、防盗、防寒、防曝晒构造。机箱能适应室外抗高温环境，机箱侧面下部设计换气百叶窗，以减少机箱内温度。为了保证设备安全，机箱具备很强防橇性能。3.1.4.3前端防雷严格执行国家关于原则和规范，立杆防雷接地电阻10。接地网布置根据地形进行设计。立杆基本由钢筋网加混凝土构成，一方面用四根50毫米钢管或50505mm镀锌角钢作为接地极，同步用镀锌扁钢把四根接地极焊接形成接地网一某些，再此接地网与法兰盘进行焊接，钢管或角钢需通过热镀锌工艺解决，以增长抗腐性能和提高其导电性能。当土壤电阻率太高而不能满足规定期，采用垂直接地极减阻剂办法使地网接地电阻符合规定。由于系统处在雷雨多发地区，为了保证设备安全，本系统全面考虑整个监控网络防雷问题，特别是前端摄像点和监控中心防雷。为保护摄像机不受到直接雷击而在立杆上设计安装避雷针，避雷针采用不不大于25圆钢，并和立杆一次成型。在设备箱内对电源、信号线及控制线路安装相应防感应雷办法，型号选用合格避雷器。为避免在现场产生感应雷高电位闪络放电和雷电波磁场而损坏设备，在安装现场合有信号线路做屏蔽做等电位接地解决。前端设备置于接闪器（避雷针或其他接闪导体）有效保护范畴之内。如有困难避雷针也可以架设在摄像机支撑杆上，引下线可直接运用金属杆自身或选用12镀锌圆钢。为防止电磁感应，沿杆引上摄像机电源线穿金属管屏蔽。为防止雷电波沿线路侵入前端设备，应在设备前每条线路上加装适当避雷器。前端摄像机应加装信号避雷器，每个监控点设备箱电源进线应做好电源避雷。前端摄像机电源使用DC24V，可以有效增强设备电源模块防雷特性。交流电源经配备自动重叠闸开关(含防雷浪涌保护器)引接入设备箱使用。3.1.4.4供电系统设计都市治安监控系统前端供电方式以就近取电为原则，重要采用两种取电方式，保证监控点正常工作。方式一、从就近通过路灯控制箱由交通红绿灯取电，加设控制开关，保证24小时正常供电。方式二、从供电局设于区内供电房取电，采用专用带电源线光纤连接个监控点设备，提供传播线路同步提供供电。详细供电解决方案依照实际状况实行。3.1.4.5夜间补光为满足夜间视频监控画质效果，在光照较差地方考虑夜间补光，重点在路灯补光，监控点位要安排在路灯周边，没有路灯可以做补光解决。路灯无法到达地段，依照现场安装环境照度，合理选取补光方式。
