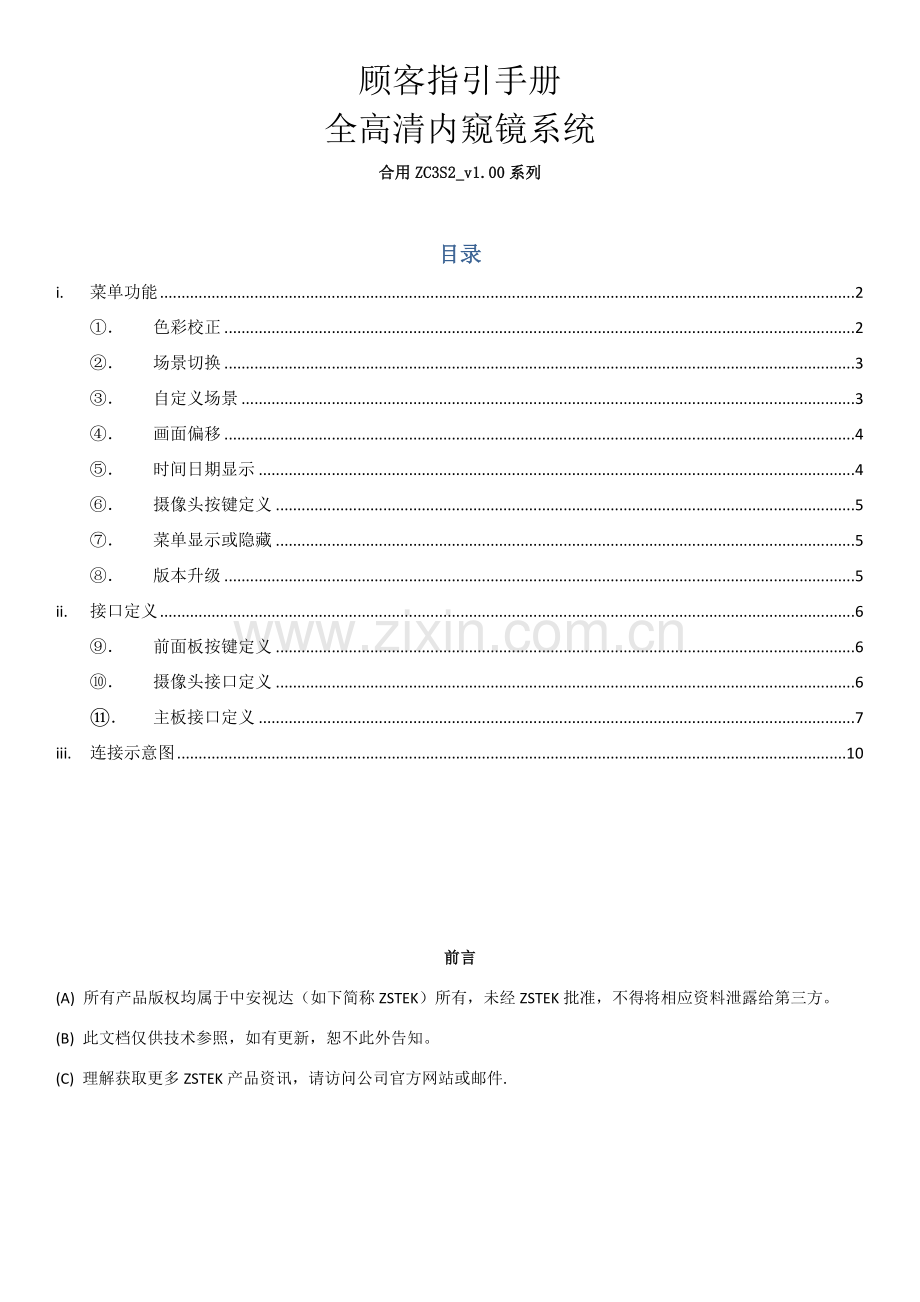

顾客指引手册
全高清内窥镜系统
合用ZC3S2_v1.00系列
目录
i. 菜单功能 2
①． 色彩校正 2
②． 场景切换 3
③． 自定义场景 3
④． 画面偏移 4
⑤． 时间日期显示 4
⑥． 摄像头按键定义 5
⑦． 菜单显示或隐藏 5
⑧． 版本升级 5
ii. 接口定义 6
⑨． 前面板按键定义 6
⑩． 摄像头接口定义 6
⑪． 主板接口定义 7
iii. 连接示意图 10

前言
(A) 所有产品版权均属于中安视达（如下简称ZSTEK）所有，未经ZSTEK批准，不得将相应资料泄露给第三方。
(B) 此文档仅供技术参照，如有更新，恕不此外告知。
(C) 理解获取更多ZSTEK产品资讯，请访问公司官方网站或邮件.

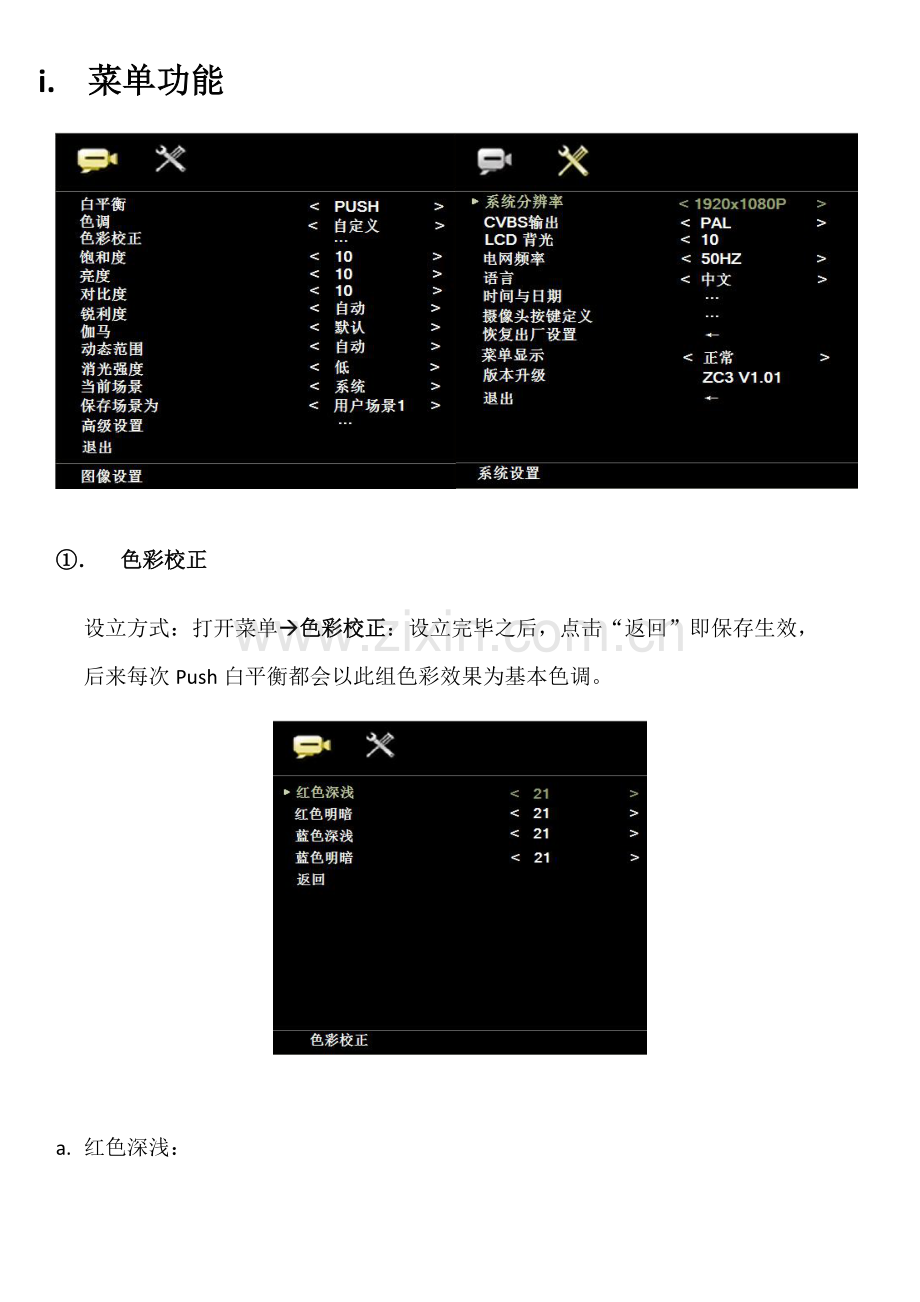

i. 菜单功能

①． 色彩校正
设立方式：打开菜单à色彩校正：设立完毕之后，点击“返回”即保存生效，
后来每次Push白平衡都会以此组色彩效果为基本色调。

a. 红色深浅：

b. 红色明亮：

c. 蓝色深浅：

d. 蓝色明亮：

②． 场景切换
设立方式：打开菜单à图像设立à当前场景，按下左/右键可切换不同当前场景。
③． 自定义场景
设立方式：打开菜单à图像设立à保存场景为，当▷图标停留在“设立场景为”，按下
拟定键，“√”显示并消失，表达保存场景参数成功。
阐明：顾客最多可保存8组自定义场景模式，其中此外“系统”、“清新”、“浓郁”、“高冷”、“柔和”等属于系统自带场景，不能修改其参数。
④． 画面偏移
设立方式：打开菜单à图像设立à高档设立à垂直偏移，可调节画面上下位置偏移。

⑤． 时间日期显示
设立方式：打开菜单à系统设立à时间与日期，当“显示”设立为“开”，画面右下角会显示时间日期。

注意：只有主板上装有电池或连接上网络，时钟每次断电上电才会有记忆之前状态。
⑥． 摄像头按键定义
设立方式：打开菜单à系统设立à摄像头按键设立，设立完毕之后，点击“返回”即保存生效。摄像头最多支持5个快捷按键。

⑦． 菜单显示或隐藏
设立方式：打开菜单à系统设立à菜单显示，当设立为“隐藏”时，点击“返回”即可隐藏主菜单，摄像系统就只有快捷键有作用。
注意：始终按住拟定键5秒以上，即可恢复到正常菜单模式
⑧． 版本升级
升级方式：打开菜单à系统设立à版本升级，把拷贝有升级文献U盘插到前面板USB接口，点击拟定升级，升级过程中，前面板STATUS批示灯会始终闪烁，升级成功后系统会自动重启， STATUS灯常亮。
注意：升级文献必要放U盘根目录。
ii. 接口定义
⑨． 前面板按键定义

阐明：如果客户是自主设计主机薄膜开关面板，可引线插到前面板FPC插座或者杜邦插座上。

⑩． 摄像头接口定义

注意：△符号标志位置表达第一脚。

⑪． 主板接口定义

注意：△符号标志位置表达第一脚。

iii. 连接示意图
