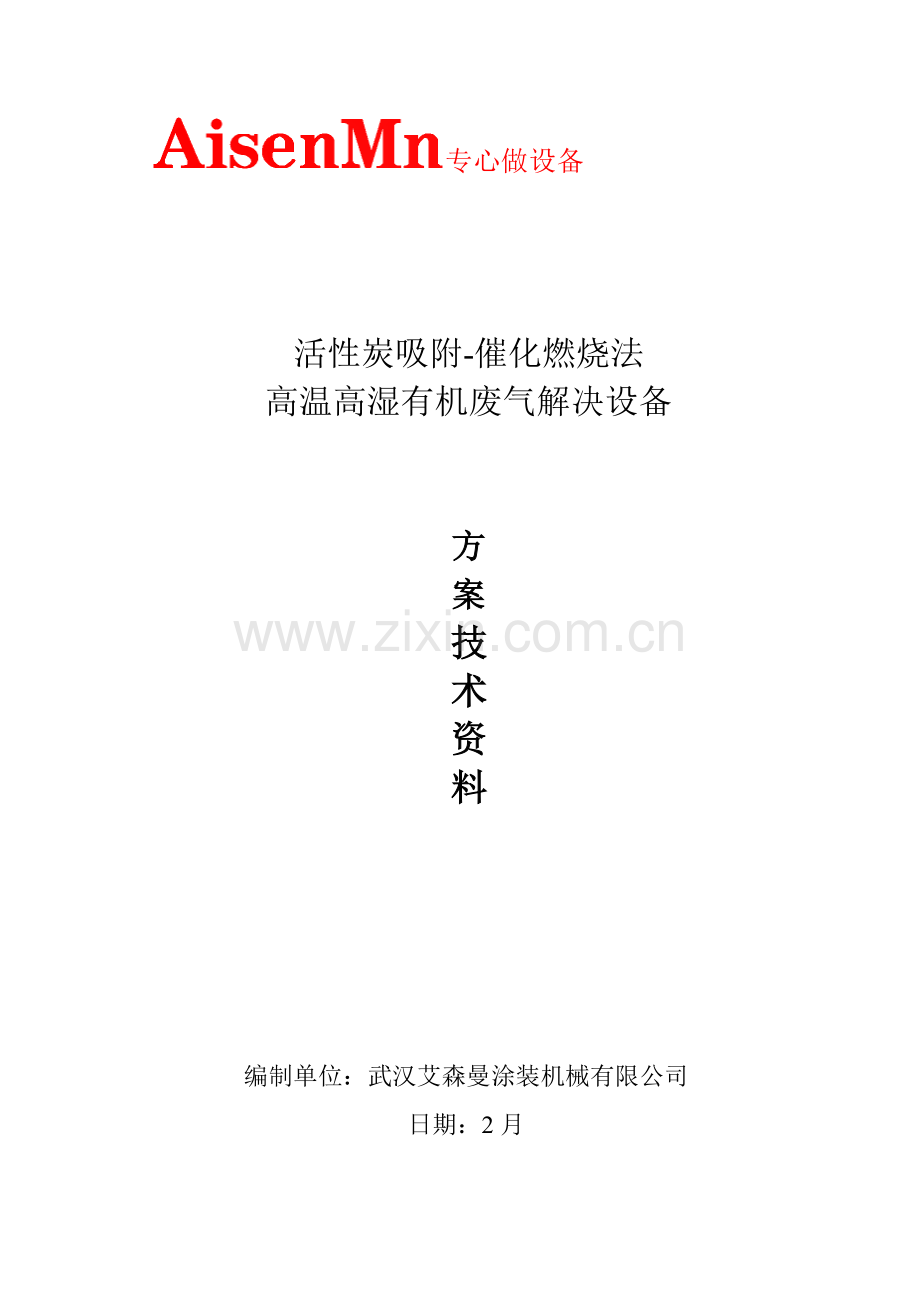

高温高湿有机废气处理设备典型专项方案.doc

专心做设备

活性炭吸附-催化燃烧法
高温高湿有机废气解决设备

方
案
技
术
资
料

编制单位：武汉艾森曼涂装机械有限公司
日期：2月

一，设备总述
咱们参照一下设计根据，按照气污染物综合排放原则中二级原则作为排放根据，设计出本项目方案。
1.1设计条件：
热解析后废气重要由水蒸汽、空气等构成，废气中具有少量多环芳烃等有机污染物；产生废气成分见下表：
表1 烟气参数表
废气成分
烟气量
16000m3/h（300℃）标况
水分含量
40%质量分数
PAHS
不大于50~100mg/Nm3
含尘量
50~100g/Nm3
排放满足《大气污染物综合排放原则》GB16297-1996
1.2废气解决技术分析：
由于本项目废气中具有PAHS有机废气，废气浓度1500mg/m³,应采用活性炭吸附方式解决。由于空气中具有粉尘，因此解决采用棕网初效过滤器与袋式中效过滤器，保证废气中含尘量达到国标，由于排出水蒸气浓度较高，应采用汽水分离与降温解决。
颗粒物 排放 不大于 150mg/m³
苯胺类 排放不大于25mg/ m³
非甲烷总烃 不大于150mg/m³
苯并芘 不大于0.5/1000 mg/m³
1.3设备解决工艺流程
废气入口---降温换热设备—旋风分离器—冷凝与气水分离设备—袋式除尘设备—活性炭吸附与催化燃烧设备—风机段---排放

二，设备总图

项目侧视图

冷却设备：同步起到汽水分离作用。旋风分离设备

惯性分离器

活性炭吸附与催化燃烧设备

设备配备清单
序号
名称
参数
数量
1
降温换热设备
换热面积250m²
1台

水泵
5.5KW
1台

镀锌管
DN75
1套

冷却塔
8t
1台
2
旋风分离器
Q9000
2台
3
冷凝与汽水分离器
AIS18000
1台

循环泵
2.2KW
1台

冷却泵
3KW
1台

管路
镀锌管DN50
1套
4
袋式除尘器
解决风量16000m³/h
1台
5
活性炭吸附床
标配16000
2台

催化燃烧床
风量1600
1台

电动风量调节阀

10个

高温风机
5.5KW
1台

加热箱
燃烧机或电加热
1台

温控风机
1.5KW
2台
6
排风机
45KW
T台
7
风管1
保温100
400m²

风管2
常温镀锌板2.0
450 m²

风管3
保温100
200m²
8
温控系统
虹润
3套
9
控制系统

1套
10
基本
预埋地脚板
50块
11
雨棚
由甲方负责建设

设备备件清单
序号
产品
参数
数量
1
棕网过滤棉
500*500*50
10块
2
过滤袋
DN180*
50只
3
脉冲阀
24V
5个
4
风量调节阀执行器

2个
5
燃烧机控制器

1个
6
球阀

5个
7
接触器

1个
8
粉尘桶

2个
专用工具
1，管道清洗刷 3把。
2，水枪 3把

设备总能耗
电力：70KW
压缩空气：1.2m³/min 通过滤与冷冻干燥
自来水：5t/H
天然气：1.2m³/H

设备运营费用：
安装原则每天工作8H,持续工作6天计算：
1， 电力：585KW×2元/KW=1170元
2， 压缩空气：10 m³*4元=40元
3， 自来水：16t*5元/T=90元
4， 天然气：25m³*5.5元=137元
共计：1437元。

售后服务承诺书

1、武汉艾森曼涂装机械有限公司负责为顾客提供设备使用阐明、操作手册、培训操作工人。
2、产品保修期为12个月，在保修期内，产品零部件如浮现质量问题，若非顾客人为责任，武汉艾森曼涂装机械有限公司负责包修。
3、武汉艾森曼涂装机械有限公司在接到需方书面或电话告知起2天内必须派专人到现场解决问题。
4、武汉艾森曼涂装机械有限公司在接到需方书面或电话告知到达现场后，在检查完不需要更换零配件状况下6小时内解决问题；如果需要更换零配件状况下，承诺在检查到零配件需更换时起48小时以内解决问题。
5、设备运营后，武汉艾森曼涂装机械有限公司负责进行设备检查及对甲方操作人员、维修人员稳定化培训。培训1天，人员2名。
6、定期走访顾客，武汉艾森曼涂装机械有限公司在保修期内每半年进行为期2天设备检查售后服务及现场解决设备关于事宜。
7、武汉艾森曼涂装机械有限公司对所提供设备进行技术指引服务。
单位名称：武汉艾森曼涂装机械有限公司
技术部 李均杰 QQ
