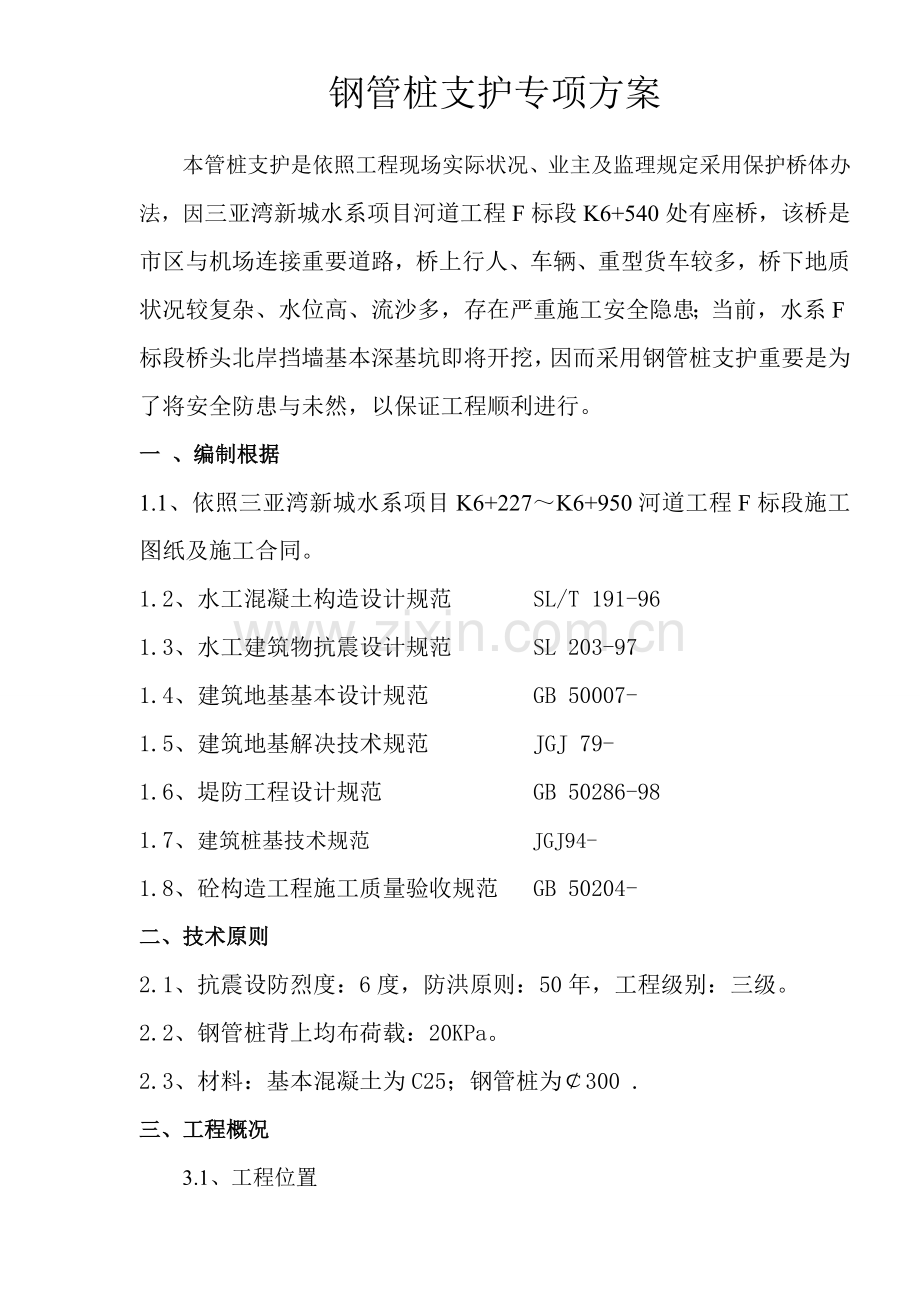

钢管桩支护专项方案

本管桩支护是依照工程现场实际状况、业主及监理规定采用保护桥体办法，因三亚湾新城水系项目河道工程F标段K6+540处有座桥，该桥是市区与机场连接重要道路，桥上行人、车辆、重型货车较多，桥下地质状况较复杂、水位高、流沙多，存在严重施工安全隐患；当前，水系F标段桥头北岸挡墙基本深基坑即将开挖，因而采用钢管桩支护重要是为了将安全防患与未然，以保证工程顺利进行。
一 、编制根据
1.1、依照三亚湾新城水系项目K6+227～K6+950河道工程F标段施工图纸及施工合同。
1.2、水工混凝土构造设计规范 SL/T 191-96
1.3、水工建筑物抗震设计规范 SL 203-97
1.4、建筑地基基本设计规范 GB 50007-
1.5、建筑地基解决技术规范 JGJ 79-
1.6、堤防工程设计规范 GB 50286-98
1.7、建筑桩基技术规范 JGJ94-
1.8、砼构造工程施工质量验收规范 GB 50204-
二、技术原则
2.1、抗震设防烈度：6度，防洪原则：50年，工程级别：三级。
2.2、钢管桩背上均布荷载：20KPa。
2.3、材料：基本混凝土为C25；钢管桩为￠300 .
三、工程概况
3.1、工程位置

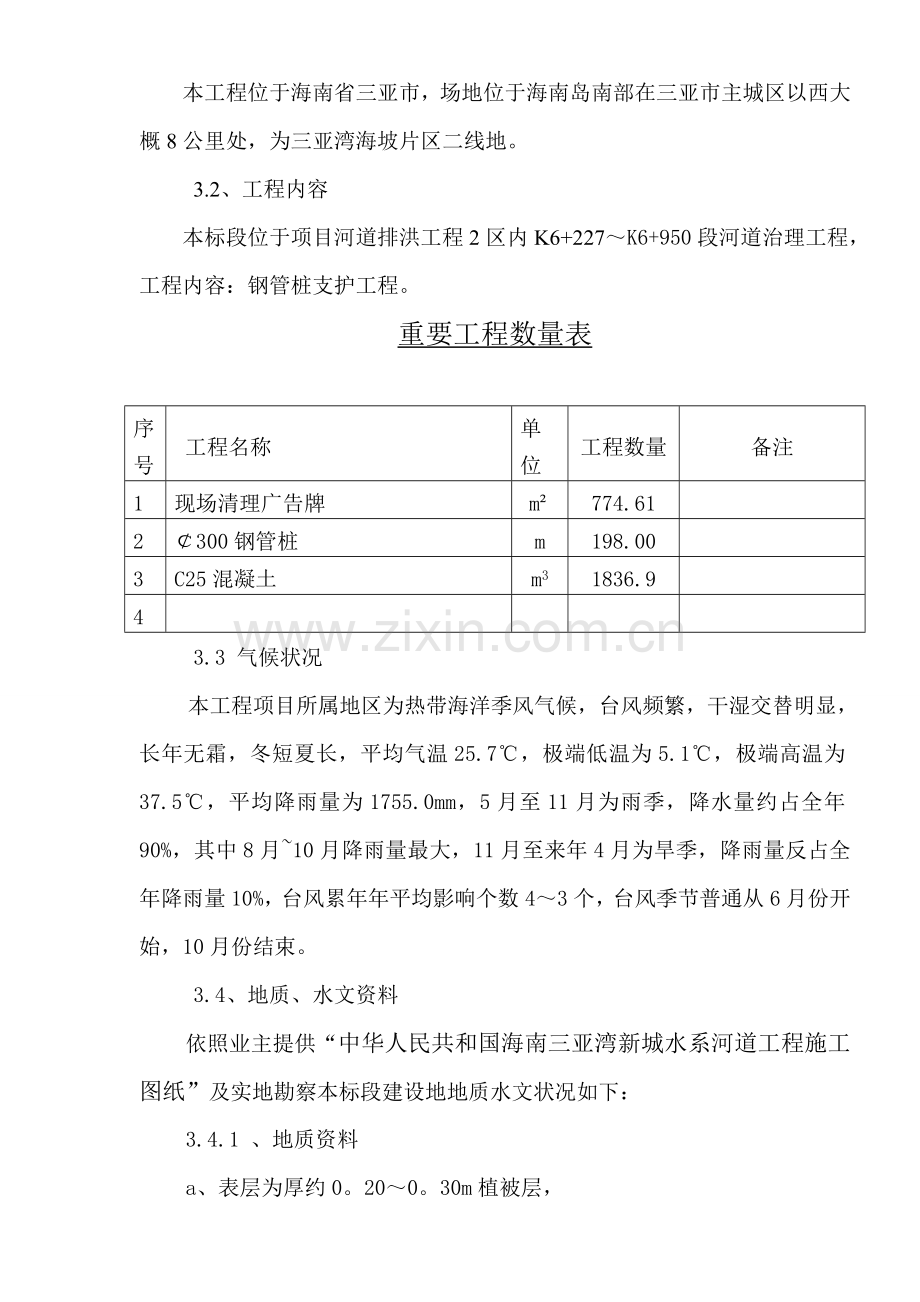

本工程位于海南省三亚市，场地位于海南岛南部在三亚市主城区以西大概8公里处，为三亚湾海坡片区二线地。
3.2、工程内容
本标段位于项目河道排洪工程2区内K6+227～K6+950段河道治理工程，工程内容：钢管桩支护工程。
重要工程数量表

序号
工程名称
单位
工程数量
备注
1
现场清理广告牌
m²
774.61

2
￠300钢管桩
m
198.00

3
C25混凝土
m3
1836.9

4

3.3 气候状况
本工程项目所属地区为热带海洋季风气候，台风频繁，干湿交替明显，长年无霜，冬短夏长，平均气温25.7℃，极端低温为5.1℃，极端高温为37.5℃，平均降雨量为1755.0mm，5月至11月为雨季，降水量约占全年90%，其中8月~10月降雨量最大，11月至来年4月为旱季，降雨量反占全年降雨量10%，台风累年年平均影响个数4～3个，台风季节普通从6月份开始，10月份结束。
3.4、地质、水文资料
依照业主提供“中华人民共和国海南三亚湾新城水系河道工程施工图纸”及实地勘察本标段建设地地质水文状况如下：
3.4.1 、地质资料
a、 表层为厚约0。20～0。30m植被层，
b、 1.50～2.60m厚粉质粘土层，
c、 2.60～5.00m厚粉砂层，
d、 2.50～4.10m厚粉质粘土层，
e、 2.00～5.60m厚粗砂层。
3.4.2、水文资料
四、施工组织
4.1、施工筹划安排
施工重要工序是：清理现场—测量放线—管桩施工。
4.2、施工进度安排
4.2.1清理现场
现场有钢构造广告牌、钢构造围墙及混凝土场地，需要人工、机械设备清理，用2天扫清障碍。
4.2.2测量放线
用1天时间进行测量放线工作，其中涉及水准点、导线点恢复、原地面复测，对河道中线拴桩、挡墙边线、钢管桩桩位点及用地边线等位置放线。
4.2.3管桩施工
用10天完毕试打任务，选取性能良好机械设备，纯熟操作手并持证上岗，桩基选用T50液压机、钢材为￠300、砼为C25混凝土；依照桩基定位点压桩，钢管桩工序为：测量定位、压桩（钢管焊接）、砼灌注。详细附表：1 钢管桩支护平面示意图。
4.3劳动力安排筹划
4.3.1劳动力安排筹划（见下表）：
劳动力安排筹划表
单位：人
工种、级别
按工程施工阶段投入劳动力状况
清理现场
桩基工程

管理人员
2
5

普工
10
6

水电工
1

修理工
1
1

气焊工
4
1

电焊工
1
2

机械操作手

2

挖掘机机手
1

装载机机手
1

自卸车司机
5

吊车司机
1
2

发电机机手
1
1

合 计
28
20

4.4、重要机械设备及进场筹划
4.4.1、机具设备使用管理
4.4.1.1依照项目实际状况编制本项目所需机具使用筹划，涉及机械设备型号、规格、数量、进出场时间。并按照机具使用筹划组织设备进场；所有进场机械必要经检查合格方可投入使用。
4.4.1.2实行人机固定、机械使用、保养责任制，规定操作人员必要遵守安全操作规程，爱护机械设备，执行保养规程；认真执行交接制度。填好动转记录。
4.4.1.3实行操作证制度。对操作人员进行培训、考试，拟定合格者发给操作证。施工机械操作人员及特种作业人员必要持证上岗。
4.4.2、施工重要机具使用筹划（见下表）：
重要施工机械设备表
机械设备名称
规格型号
数量
国别产地
额定产地
制造年份
生产能力
挖掘机
PC200-6
1
日本小松

1.2m3
装载机
ZL40B
2
柳工
118kw
1998
2m3
自卸汽车
东风、解放
5

1999
8t
吊车
NK500
1
长江

8t
交流电焊机
BX-500
2
上海

10T桩机

1

水准仪（自动安平）

2
日本

全站仪

1
日本

4.5、材料
为保证工程质量规定，在材料采购中选取严格国标，选取正规供货渠道进货。
五、工程质量规定和质量保证办法
5.1　工程质量规定
5.1.1放样定桩位
根据挡墙基轴线进行放样定位。此项工作前应先对基轴线和水准点标高进行复测，经监理、业主方验收后方能进行放样，桩位放好后经监理和业主代表验收合格后方可施工。
5.1.2压桩前桩身质量检查
进场钢管桩必要有构件合格证，外观质量规定无锈斑、质量缺陷等。
5.1.3压桩
一方面使桩机就位，并用线锤对中，然后用钢丝绳绑住桩身起吊，小心移入桩机，调平桩机，同步运用互相成900经纬仪检查垂直度，第一节桩压入30～50CM后检查和校正垂直度。垂直度控制在0.5%以内，开动桩机，记录压桩时间及压力表读数，保持持续压桩并控制压桩速度。
5.1.4接桩焊接
采用2—4台电焊机对称焊接。焊接前应先确认端板与否合格平整，端板坡口上浮锈及污物应清除干净。拼接处坡口槽电焊要对称环缝焊接，第一层必要用Φ3.2电焊条打底，保证根部焊透，第二层方可用Φ4.0电焊条焊接，并采用办法减少焊接变形，对的掌握焊接电流和施焊速度，坡口槽焊缝必要满焊，电焊厚度宜高出坡口1MM。焊缝不适当有夹渣、气孔等缺陷。焊缝规定饱满，厚度必要满足设计规定，自然冷却不不大于1分钟方可沉桩。
5.1.5桩顶标高控制
每根桩桩顶标高均用水平仪控制。依照场区地质条件，结合规范规定，本工程桩顶以设计标高及压桩力控制相结合。如局部沉桩较困难且压载力已达到桩身极限竖向承载力，而桩顶标高未达届时，须经监理、业主拟定，报设计承认。本工程桩顶标高容许偏差为-50~+50mm。
4.1.6桩位偏差
项 次 项 目 容许偏差(mm)
1 桩位偏差 按设计规定
2 桩垂直度 按设计规定
3 桩顶标高 按设计规定
使用预应力管桩、电焊条等需具备出厂合格证。
5.2　质量保证办法
工程质量目的：符合国家质量验收原则。
打桩为隐蔽工程，人为因素影响较大，我公司将在本项工程中以质量求信誉，以质量求效益，本着“百年大计，质量第一”宗旨，树立良好公司形象，不辜负业主盼望，圆满完毕任务。详细办法如下：
5.2.1进场前必要组织全体人员认真学习施工组织设计，使每个施工人员做到对工程总体规定明确，对本岗位职责、质量规定和技术规定有深刻理解。
5.2.2核心工序必要经业主、监理签证后方可进入下道工序。
5.2.3本工程所用管桩，应严格按关于规定进行验收，并按规定验交质保手续，并由总包方或监理方承认，办理有关手续后，方能使用。
5.2.4基轴线控制点每二天复测一次，水准点标高每次使用复测一次，并办好验交手续。
5.2.5桩位测放后，须经复核，并办好验交手续。
5.2.6施工中建立三级质量检查保证体系，其保证体系表见附件。
六、常用质量问题防止与解决
6.1　桩身断裂，沉桩时突然错位或桩身浮现裂缝
因素分析：桩身强度达不到设计规定；桩身制作弯曲或桩身长细比过大；遇地下障碍物；上下节桩接桩不在同一轴线上；主钢筋触及桩顶，压入时产生纵向裂缝等。
防治办法：清除浅层地下坚硬障碍物；制桩、养护应符合强度、平直度规定；接桩面平整，使上下节在同一轴线上；沉桩倾斜时，不能用移动桩架来校正等。
6.2　沉桩达不到设计标高规定
因素分析：勘察资料与实际土层状况不符；桩机选用过小或打桩间隙时间过长，摩阻力增大，或群桩施工时，后沉桩因挤土导致沉桩困难等。
防治办法：探明地质条件，试沉桩发现异常时应作补勘；合理选取施工办法、施工顺序和机械设备；减少接桩时间，做到沉桩基本持续进行。
6.3　桩身倾斜，偏离设计桩位
因素分析：场地不平整，桩架不水平；插桩时偏斜，未到位；接桩不在同一轴线上；群桩施工时，桩距过近，沉桩时上层挤出，产生侧向力，使已沉桩位移；桩顶桩帽接触面不平，桩身受偏心荷载作用，沉桩后桩身倾斜等。
防治办法：应规范作业，做到场地平整，桩架要平直，桩位对中，上下节接桩保证在同一轴线上，检查桩顶与桩帽接触面，保证平整，沉桩期间不适当同步开挖基坑。
6.4　沉桩时，接桩处松脱开裂
因素分析：两节桩连接处表面未清理干净；焊接质量不好；连接铁件、法兰面不平整。
防治办法：接桩前将接桩处表面杂质、油污清洗干净，填平接桩面，焊接牢固。
6.5　桩涌起
因素分析：遇流砂或软土。
防治办法：将浮起量大重新压入，静荷载实验，不符合规定进行重压。
七、 安全生产与文明施工办法
7.1安全生产
71.1 安全管理目的:
无工伤事故,无机械事故,无火灾事故,无场内车辆伤害事故,创安全达标工地。
7.1.2安全管理组织
工程项目部建立以项目经理为现场安全第一负责人安全生产领导小组,建立施工现场安全管理网络,详细组织见附件《安全管理网络图》，其重要作用是：
1. 拟定贯彻安全管理目的，制定安全生产办法，贯彻资源配备；
2. 负责安全办法实行过程中运营，实行监督、检查；
3. 对安全生产办法运营过程中，浮现不符合因素规定，施工中浮现隐患，制定纠正和防止办法，并对上述办法进行复查。
7.1.3项目部重要管理人员安全责任制
1. 项目经理
① 履行承揽合同规定，拟定安全管理目的，保证项目工程安全施工，对工程项目安全全面负责；
② 贯彻执行各项关于安全生产法令、法规、原则和制度，贯彻施工组织设计中安全技术办法和资源配备；
③ 支持项目安全员及施工管理人员行使安全监督、检查和督促、检查工作；
④ 适时组织对工程项目部安全状况进行协调和总结。
2. 项目副经理
① 组织关于管理人员制定针对性安全技术办法，并经常注意督促、检查；
② 协调施工安全运营中重大问题，组织召开安全生产会议；
③ 定期组织管理人员进行安全操作规程和安全规章制度学；
④ 适时现场管理原则化，保证操作现场工作环境不影响施工安全；
⑤ 组织安全设施验收，协助上级部门对工程项目安全检查和督促；
⑥ 负责安全设施所需材料，设备及设施采购筹划审核及批准；
⑦ 解决普通工伤事故，协助解决重大工伤、机械事故，解决事故遵循“四不放过”原则，并采用有效整治办法，防止再发生。
3. 项目工程师
① 编制施工组织设计，负责对安全难度系数大施工操作方案进行优化；
② 选取或制定施工各阶段针对性安全技术交底文本；
③ 对施组中施工安全技术办法贯彻状况进行监控，及时进行改进。
4. 项目安全员
① 贯彻施组中各项安全技术办法，组织参于安全设施、施工用电、施工机械验收；
② 监督、检查操作人员遵章守纪。组织、参加安全技术交底，对施工全过程安全实行控制，并做好记录；
③ 掌握安全动态，发现事故苗子并及时采用防止办法；
④ 制止违章操作，严格安全纪律，当安全与生产发生冲突时，有权制止冒险作业；
⑤ 对进入现场使用各种安全用品及机械设备，配合材料部门进行验收检查工作；
⑥ 协助上级部门安全检查，如实报告工程项目安全状况；
⑦ 负责普通事故调查、分析，提出解决意见，协助解决重大工伤、机械事故，并参加制定安全防范办法，防止事故再发生。
5. 项目施工员
① 按照安全保证筹划规定，对施工现场全过程进行控制；
② 严格监督实行本工种安全操作技术规范；
③ 有权回绝不符合安全操作施工任务，除及时制止外，有权向项目经理报告；
④ 认真执行对施工人员分某些项工程有针对性安全技术交底；
⑤ 发生工伤事故，应及时采用办法，并保护现场，迅速报告；
⑥ 对已发生事故隐患贯彻整治；并向项目经理和项目安全员反馈整治状况。
6. 项目材料员
①按照项目安全技术办法规定，组织各种安全用品供应工作；
②负责对进场材料按场容标化规定堆放，消除事故隐患；
③对易燃易爆物品进行重点保管。
7.1.4执行安全规范目录：
1. JGJ59-99建筑施工安全检查原则；
2. JGJ33-建筑机械使用安全技术规程；
3. JGJ46-88施工现场暂时用电安全技术规范。
7.1.5工程项目所采购安全设施、设备及防护用品质量，必要满足规范及工程规定。
7.1.6施工现场安全控制
1. 坚持持证上岗制度，禁止无证作业。
2. 对安全设施设备、防护用品检查验收要及时、可靠。
3. 防护职责贯彻到人，详细由安全员、施工员和各施工班长负责操作。
4. 施工现场暂时用电，安全办法实行要点：
① 经现场勘察,施工区域内有地下管线,邻近有高压架空线路，在施工时须制定相应安全防范办法。
② 施工现场用工业电，并实行三级配电两级保护。分电缆线做到架空明敷，不被压、埋、碾。
③ 施工现场供电线路、电器设备安装、维修保养及拆除工作，必要由专业电工进行。
各种配电箱必要符合安全规定，箱内用电装置配备合理，熔丝规格匹配。箱内禁止放杂物。
④ 对移动机具及照明使用应实行二级漏电保护，并经常进行检查、维修和保养；
对大型机械应单独设立随机控制开关箱；
⑤ 特殊状况下需要带电操作时，必要配备必要安全用品，采用可靠安全隔离办法，并指定专业人员进行监护。
⑥ 施工用电中常用通病必要杜绝。
5. 施工现场各种设备必要经验收合格后方可投入使用,加强机械设备安全运营管理,保证机械设备安全运营和职工人身安全。
6. 施工现场防火安全
① 项目部成立防火领导小组；
② 在防火领导小组领导下，按照防火制度对重点部位进行检查，发现火险隐患必要及时消除；
③ 施工现场必要配备足够消防器材，由安全员负责维护、管理、定期更新，保证完好；
④ 施工现场实行三级动火审批制度。
7.1.7安全检查和事故隐患整治
组织定期和不定期检查和复查，对施工过程中，暴露出安全设施不安全状态、人违章操作、指挥不安全行为、文明施工和环保工作中存在问题，及时进行整治。
7.1.8开展安全教诲和培训工作
1. 安全教诲和培训工作贯穿始终、全过程覆盖，以提高操作者安全意识和自我保护能力；
2. 对所有进场人员进行三级安全教诲，变换工种时应重新进行教诲；
3. 做好分布（分种）安全技术交底，交底内容明确，并签字存盘；
4. 在事故多发期及上级部门下达指令时，进行针对性教诲，并采用多样化培训教诲形式。
7.1.9各工种及分项工程安全技术办法
静力压桩机作业安全技术
⑴压桩机安装地点应按施工规定进行先期解决：应平整场地，地面应达到45KPa平均地基承载力。
⑵安装时应控制好两个纵向行走机构安装间距，使底盘平台能对的对位。电源在导通时，应检查电源电压并使其保持在额定电压范畴内。
⑶各液压管路连接时，不得将管路强行弯曲。安装过程中应防止液压油过多流损。
⑷安装配重前应对各紧固件进行检查，在紧固件未拧紧前不得进行配重安装。
⑸安装完毕后，应对整机进行试运转，对吊桩用起重机，应进行满载试吊。
⑹作业前应检查并确认各传动机构、齿轮箱、防护罩等良好，各部件连接牢固；确认电缆表机无损伤，保护接地电阻符合规定，电源电压正常，旋转方向对的；确认润滑油、液压油产油位符合规定，液压系统无泄漏，液压缸动作灵活。
⑺压桩作业时，应有统一指挥，压桩人员和吊桩人员应密切联系，互相配合。操作时动作不应过猛，避免冲击，应按压桩机性能作业，不得超载运营。
⑻压桩时，非工作人员应离机10m以外。起重机起重臂下，禁止站人。
⑼压桩过程中，应保持桩垂直度，如遇地下障碍物使桩产生倾斜时，不得采用强行纠正，应先将桩拔起，待地下障碍物清除后，重新插桩。
⑽当桩压力数太大，使桩不能压至标高时，不得继续锤击施工，应查明因素并解决后再行施工。
⑾当打桩引起周边土体隆起，影响桩机行走时，应将桩机迈进方向隆起土铲平，不得强行通过。
⑿作业后应将控制器放在“零位”，并依次切断各部电源，锁闭门窗。
焊接安全技术办法
⑴进入现场必要遵守安全生产六大纪律。
⑵电焊、气割，严格遵守“十不烧”规程操作。
⑶操作前应检查所有工具、电焊机、电源开关及线路与否良好，金属外壳应有安全可靠接地或接零，进出线应有完整防护罩，进出线端应用铜接头焊牢。
⑷每台电焊机应有专用电源开关。开关保险容量，应为该机1.5倍，禁止用其他金属丝代替保险丝，竣工后，切断电源。
⑸电气焊弧火花点必要与氧气瓶、电石桶、乙炔瓶、木料、油类等危险品距离不少于10m，与易燃物品距离不少于20m。
⑹氧气瓶、乙炔瓶均应设有安全回火防止器，橡皮管连接处须用扎头固定。
⑺乙炔瓶、严防沾染油脂、有油脂衣服、手套等，禁止与氧气瓶、减压阀、氧气软管接触。
⑻清除焊渣时，面部不应正对焊纹，防止焊纹溅入眼内。
⑼经常检查氧气瓶与减压阀表头处螺纹与否滑牙，橡皮管与否漏气，焊割炬嘴和炬身有无阻塞现象。
⑽注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。
⑾焊割点周边和下方应采用防火办法，并应指定专人防火监护。
电工安全技术办法
⑴进入现场必要遵守安全生产六大纪律。
⑵在拉设暂时电源时，电线均应架空，过道处须穿管保护，不得乱拖乱拉，电线被车辗物压。
⑶电箱内电气设备应完整无缺，设有专用漏电保护开关，必要执行“一机一闸一漏一箱”。
⑷所有移动电具，都应在二级漏电开关保护之中，电线无破损，插头插座应完整，禁止不用插头而用电线直接插入插座内。
⑸人力弯管时，应选好场地，防止滑倒和坠落，操作时面部要避开。
⑹砖墙剔槽、打眼时，榔头不要有松动，凿子应无卷边、裂纹。楼板、砖墙打透眼时，楼板下面、墙后，不得有人接近。
⑺管道烧焊接时，要持特种操作证工作，开具动火证，有监护人员和配备灭火器材。
⑻各类电动工具，要管好、用好，经常清洗、注油，禁止机械带“病”运转，各类防护罩应完整无缺。
⑼所有扶梯都应有防护脚、防滑绳，使用角度为600-700为宜，禁止使用缺档、断档扶梯。
⑽材料间、更衣室不得使用超过60W灯泡，禁止使用碘钨灯和家用电加热器（涉及电炉、电热杯、热得快、电饭煲）取暖、烧水、烹饪。
⑾电器设备所用保险丝额定电流应其负荷容量相适应。禁止用其他金属代替保险丝。
⑿办公室、更衣室等照明安装导线应用绝缘子固定，不准用花线、塑料胶质线乱拉。
⒀现场合用各种电线绝缘不准有老化、破皮、漏电等现象。
7.2文明施工办法
7.2.1文明施工目的：
1. 为加强文明施工建设，在施工现场建立文明施工领导小组。
2. 开展文明教诲，施工人员均遵守昆山市民文明规范。
3. 加强工地治安综合治理，做到目的管理、制度贯彻、责任到人。施工现场治安防范办法有力，重点要害部位防范设施有效到位。
4. 施工现场劳务工队伍人员组织状况明了，对劳务工人员加强法制教诲。
5. 本工程实行施工现场原则化管理。
6. 公司定期对工地进行安全生产、文明施工、场容场貌、生活卫生检查、打分评估，以有力地增进项目“标化”工作，达到文明工地规定。
7.2.2场容场貌管理：
1. 施工现场布置设施、设备应按场布图规定搭设，并随施工进展，合理调节现场暂时布置。
2. 保持场地平整、不积水、无散物。
3. 加强施工现场用水管理，做到生产用水和生活用水隔离使用；
4. 严格遵守市区关于市容、交通、卫生规定。
5. 夜间施工尽量减少机械噪音，杜绝人为噪音。
7.2.3暂时设施：
为了保障施工生产，便于施工管理，依照不同施工阶段合理布置暂时设施。
1. 设立一定数量办公用房；
2. 建职工食堂及有关配套设施；
3. 为保障施工生产，需设立如下施工用房；
*暂时配电间、电工房、机工间；
*普通五金仓库；
*氧气瓶仓库、乙炔气瓶仓库。
7.2.4生活卫生管理：
1. 生活卫生应纳入总体规划，贯彻卫生专（兼）职管理人员和保洁人员，贯彻门前卫生责任制,大门口保持清洁。
2. 施工现场需设茶水亭和茶水桶，茶水桶做到有盖加锁，有消毒设备。食堂卫生符合《食品卫生法》规定，保持整洁清洁，禁止交叉污染。食堂排水应设沈淀池和隔油阴井。
3. 专人负责施工现场环境保洁，协调好市容监察部门、地区公务所关于工作，不因施工而影响市容环境卫生。
4. 贯彻专人负责各公用部位、楼层楼面、道路清扫和卫生保洁工作。
5. 卫生垃圾随时解决，集中加以遮挡。
八、对周边环境影响与保护办法
1、打桩在饱和软粘土地区，会引起很高超孔隙水压力，由于其消散慢，产生累加叠加，波及邻近范畴土体隆起和水平位移，对周边建筑物、道路及地下管线产生一定影响。
2、本工程钢管桩入土深度16-18米；另据三亚市天然气公司资料显示在桥头打桩支护区域有天然气管线穿过，据路面深度12米。为保证我方正常钢管桩支护施工，需要与三亚市天然气公司协商关于燃气管线迁移，该燃气管线迁移方案待与燃气公司及关于部门协商一致后再上报详细施工方案。
