高频电子关键技术试题库第四章.doc

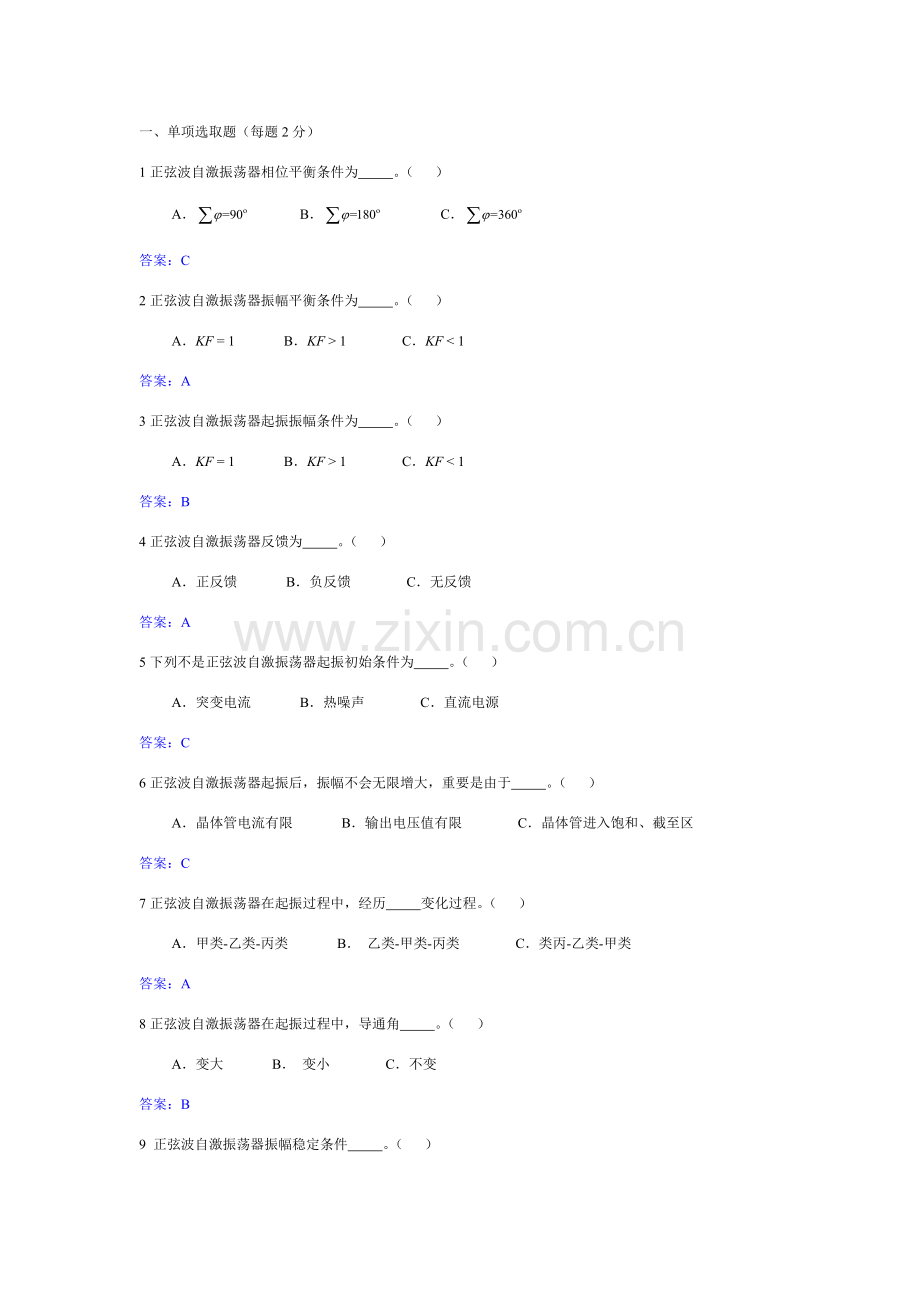

一、单项选取题（每题2分）
1正弦波自激振荡器相位平衡条件为 。（ ）
A． B． C．
答案：C
2正弦波自激振荡器振幅平衡条件为 。（ ）
A．KF = 1 B．KF > 1 C．KF < 1
答案：A
3正弦波自激振荡器起振振幅条件为 。（ ）
A．KF = 1 B．KF > 1 C．KF < 1
答案：B
4正弦波自激振荡器反馈为 。（ ）
A．正反馈 B．负反馈 C．无反馈
答案：A
5下列不是正弦波自激振荡器起振初始条件为 。（ ）
A．突变电流 B．热噪声 C．直流电源
答案：C
6正弦波自激振荡器起振后，振幅不会无限增大，重要是由于 。（ ）
A．晶体管电流有限 B．输出电压值有限 C．晶体管进入饱和、截至区
答案：C
7正弦波自激振荡器在起振过程中，经历 变化过程。（ ）
A．甲类-乙类-丙类 B． 乙类-甲类-丙类 C．类丙-乙类-甲类
答案：A
8正弦波自激振荡器在起振过程中，导通角 。（ ）
A．变大 B． 变小 C．不变
答案：B
9 正弦波自激振荡器振幅稳定条件 。（ ）
A． B． C．
答案：C
10 正弦波自激振荡器不需要勉励就可以起振并在平衡点稳定，称之为 。（ ）
A．软勉励 B． 硬勉励 C．无勉励
答案：A
11 正弦波自激振荡器需要外加勉励才可以起振并在平衡点稳定，称之为 。（ ）
A．软勉励 B． 硬勉励 C．无勉励
答案：B
12 正弦波自激振荡器相位稳定条件 。（ ）
A． B． C．
答案：C
13 电容三点式LC振荡器称为 。（ ）
A．考毕兹电路 B． 哈特莱电路 C．克拉泼电路
答案：A
14 电感三点式LC振荡器称为 。（ ）
A．考毕兹电路 B． 哈特莱电路 C．克拉泼电路
答案：B
15 串联改进型电容三点式LC振荡器称为 。（ ）
A．考毕兹电路 B． 哈特莱电路 C．克拉泼电路
答案：C
16 并联改进型电容三点式LC振荡器称为 。（ ）
A．考毕兹电路 B． 哈特莱电路 C．西勒电路
答案：C
17 三点式振荡电路为满足相位条件，需满足 。（ ）
A．射同集基反 B．集同射基反 C．基同集射反
答案：A
18 考毕兹三点式线路振荡频率比 。（ ）
A．高 B．低 C．相等
答案：A
19 哈特莱三点式线路振荡频率比 。（ ）
A．高 B．低 C．相等
答案：B
20 电容三点式线路振荡比电感三点式振荡频率 。（ ）
A．高 B．低 C．相等
答案：A
21 频率稳定度指在一定期间范畴内频率相对变化量，数月或一年内稳定度指是 。（ ）
A．短期稳定度 B．中期稳定度 C．长期稳定度
答案：C
22 频率稳定度指在一定期间范畴内频率相对变化量，一天内稳定度指是 。（ ）
A．短期稳定度 B．中期稳定度 C．长期稳定度
答案：B
23 频率稳定度指在一定期间范畴内频率相对变化量，一小时内稳定度指是 。（ ）
A．短期稳定度 B．中期稳定度 C．长期稳定度
答案：A
24 导致振荡器频率不稳定因素不涉及 。（ ）
A．LC回路参数不稳定 B．晶体管参数不稳定 C．电阻参数
答案：C
25提高振荡器谐振回路Q值，可以 谐振频率点附近相频特性斜率绝对值。（ ）
A．增大 B．不变 C．减小
答案：A
26石英晶体振荡器频率稳定度约为 。（ ）
A．10-10~10-11 B．10-3~10-4 C．10-4~10-5
答案：A
27电容三点式振荡器频率稳定度约为 。（ ）
A．10-10~10-11 B．10-3~10-4 C．10-4~10-5
答案：B
28电感三点式振荡器频率稳定度约为 。（ ）
A．10-10~10-11 B．10-3~10-4 C．10-4~10-5
答案：B
29 克拉泼振荡器频率稳定度约为 。（ ）
A．10-10~10-11 B．10-3~10-4 C．10-4~10-5
答案：C
30 西勒振荡器频率稳定度约为 。（ ）
A．10-10~10-11 B．10-3~10-4 C．10-4~10-5
答案：C
31 石英晶体振荡器Q值约为 。（ ）
A．104~106 B．10~102 C．103~104
答案：A
32 陶瓷晶体振荡器Q值约为 。（ ）
A．104~106 B．102~103 C．103~104
答案：B
33 石英晶体振荡器串联谐振频率 并联谐振频率。（ ）
A．不不大于 B．等于 C．不大于
答案：C
34 石英晶体谐振器，工作在 时等效阻抗呈容性。（ ）
A．高于fp B．高于fp或低于fs C．fs与fp之间
答案：B
35 石英晶体谐振器，工作在 时等效阻抗呈感性。（ ）
A．高于fs B．高于或低于fp C．fs与fp之间
答案：C
36石英晶体谐振器，谐振相位特性曲线斜率越 越有助于稳频。（ ）
A．大 B．小 C．等于0
答案：A
37石英晶体谐振器，相应AT，DT，CT三种切型温度特性最佳是 。（ ）
A．AT B．DT C．CT
答案：A
38并联型晶振电路又被称为 。（ ）
A．克拉泼电路 B．西勒电路 C．皮尔斯电路
答案：C
39 克拉泼振荡器频率稳定度比普通电容三点式振荡器频率稳定度高因素 。（ ）
A．震荡回路接入小电容，减小了输入、输出电容对振荡回路影响
B．电路晶体管与回路处在松耦合
C．A和B
答案：C
40 设计一种稳定度高频率可调振荡器，普通采用 。（ ）
A．晶体振荡器 B．变压器耦合振荡器 C．西勒振荡器
答案：C
41 皮尔斯晶体振荡器中，晶体等效为 。（ ）
A．电感元件 B．高选取性短路元件 C．电阻元件
答案：A
42 LC振荡器起振时要有大放大倍数，应工作于 状态。（ ）
A．甲类 B．乙类 C．丙类
答案：A
43 LC振荡器进入稳定状态时，为了使稳频效果好，应工作于 状态。（ ）
A．甲类 B．乙类 C．丙类
答案：C
44 在串联晶体振荡电路中，晶体等效为 。（ ）
A．电感 B．短路线 C．电容
答案：B
45 在并联晶体振荡电路中，晶体等效为 。（ ）
A．电感 B．短路线 C．电容
答案：A
46 在串联晶体振荡电路中，晶体起 作用。（ ）
A．电感 B．短路线 C．稳定频率
答案：C
47 在并晶体振荡电路中，晶体起 作用。（ ）
A．电感 B．短路线 C．稳定频率
答案：C
48 要产生频率较高正弦波信号应采用 振荡器。（ ）
A．LC振荡器 B．RC振荡器 C．晶体振荡器
答案：A
49 要产生频率较低正弦波信号应采用 振荡器。（ ）
A．LC振荡器 B．RC振荡器 C．晶体振荡器
答案：B
50 要产生频率稳定度高正弦波信号应采用 振荡器。（ ）
A．LC振荡器 B．RC振荡器 C．晶体振荡器
答案：C
51 有些振荡器接上负载时，会产生停振，这是由于振荡器此时不能满足 。（ ）
A．振幅平衡条件 B．相位平衡条件 C．A和B
答案：C
52 LC振荡器静态工作点，普通选在 区。（ ）
A．放大区 B．截止区 C．饱和区
答案：A
53 LC振荡器静态工作点，普通远离 区。（ ）
A．放大区 B．截止区 C．饱和区
答案：B
54 要使自激振荡器稳定地工作，则必要满足 。（ ）
A．起振条件 B．平衡条件 C．起振、平衡、稳定条件
答案：C
55 振荡器振荡频率由 条件拟定。（ ）
A．相位平衡 B．幅度平衡 C．相位稳定
答案：A
56 振荡器振荡幅度由 条件拟定。（ ）
A．相位平衡 B．幅度平衡 C．相位稳定
答案：B
57 电容调谐电感三点式振荡器，在高频端能正常工作时，则在低频端 。（ ）
A．也能正常工作 B．不工作 C．也许工作或不工作
答案：A
58 晶体振荡器具备较高频率稳定度，但它不能直接作为接受机本地振荡器，因素是晶体振荡器 。（ ）
A．频率稳定度高 B．输出频率不可调 C．都不是
答案：B
59 正弦波自激振荡器建立振荡过程，晶体管工作状态是 。（ ）
A．甲类 B．甲乙类 C．丙类
答案：A
60 互感反馈振荡器相位平衡条件满足是由 保证。（ ）
A．电流放大倍数 B．互感极性 C．回路失谐
答案：B
61 在普通广播收音机中惯用 用作本地振荡器。（ ）
A．考毕兹电路 B．哈特莱振荡器 C．互感反馈振荡器
答案：B
62 电视机高频头本地振荡器电路普通采用 。（ ）
A．考毕兹电路 B．哈特莱振荡器 C．西勒电路
答案：C
63 振荡器频率稳定度高。（ ）
A．考毕兹电路 B．哈特莱振荡器 C．石英晶体
答案：C
64振荡器振荡频率决定于 。（ ）
A．取决于振荡回路参数 B．仅取决于晶体管参数 C．网络Y参数
答案：A
65维持振荡基本条件是 。（ ）
A．足够负反馈 B．足够正反馈 C．只要是正反馈即可
答案：B
二、判断题（每题1分）
1 振荡器事实上是电流或电压正反馈放大器。 （ ）
答案：√
2 维持振荡基本条件是足够负反馈。 （ ）
答案：×
3 高频放大器与低频放大器线路区别在于输入电路不同，即输入信号频率不同。 （ ）
答案：×
4 对振荡器最基本规定是振荡器频率稳定。 （ ）
答案：√
5 在振荡电路中采用缓冲级连接负载重要目是稳频作用。 （ ）
答案：√
6 使用石英振荡器，是运用石英电感特性。 （ ）
答案：√
7 并联晶体振荡器晶体起电感作用，用它制成振荡器具备很高频率稳定度，重要是石英晶体有很高Q值。 （ ）
答案：√
8 某实验室规定正弦信号发生器频率在10 kHz~10 Hz范畴内可调，可采用晶体振荡器。 （ ）
答案：×
9 石英晶体振荡电路振荡频率基本上取决于石英晶体谐振频率。 （ ）
答案：√
10 晶体振荡器和泛音振荡器频率比较泛音振荡器频率高。 （ ）
答案：√
11 泛音振荡器泛音次数越高，放大器增益减小，振荡器也许停振。 （ ）
答案：√
12 石英晶体振荡器负载电容标作时，阐明晶体振荡器用在串联电路中，需加电容，振荡频率在fs ~fp之间。 （ ）
答案：×
13 反馈式振荡器工作频率等于回路谐振频率。 （ ）
答案：×
14 石英晶体振荡器工作频率计算办法。 （ ）
答案：×
15 克拉泼电路用削弱晶体管与回路耦合来提高频率稳定度。 （ ）
答案：√
16 电容三点式振荡器适合于工作频率高电路，但输出谐波成分将比电感三点式振荡器大。 （ ）
答案：×
17 放大器能变为振荡器因素是放大器中有谐振回路存在。 （ ）
答案：×
18 克拉泼振荡电路较考毕兹振荡电路频率稳定度高，是由于克拉泼振荡电路振荡回路中接入了一种小电容，从而能减小晶体管输入、输出电容对振荡回路影响。 （ ）
答案：√
19 振荡器具备稳定振荡频率因素是振荡系统中具备选频网络。 （ ）
答案：×
20 西勒电路长处之一是波段范畴较宽。 （ ）
答案：√
21 RC振荡器中，串并联RC网络具备选频作用，而LC振荡器中LC谐振回路也具备选频作用。由此可见，这两种选频网络作用相似，故可以互相代替。 （ ）
答案：×
22 设计一种稳定度高频率可调振荡器普通采用晶体振荡器。 （ ）
答案：×
23 LC振荡器依托晶体自身非线性特性稳定振幅。 （ ）
答案：√
24 RC振荡器文氏电桥振荡器是依托外加热敏电阻形成可变负反馈来实现振幅平衡和稳定。 （ ）
答案：√
25 设计一种稳定度高频率可调振荡器，普通采用西勒振荡器。 （ ）
答案：√
26 皮尔斯晶体振荡器中，晶体等效为高选取性短路元件。 （ ）
答案：×
27 LC振荡器起振时要有大放大倍数，应工作于甲类状态。（ ）
答案：√
28 LC振荡器进入稳定状态时，为了使稳频效果好，应工作于丙类状态。（ ）
答案：√
29 在串联晶体振荡电路中，晶体等效为短路线。（ ）
答案：√
30 在并联晶体振荡电路中，晶体等效为电容。 （ ）
答案：×
31 在串联晶体振荡电路中，晶体起稳定频率作用。（ ）
答案：√
32 在并晶体振荡电路中，晶体起稳定频率作用。（ ）
答案：√
33 要产生频率较高正弦波信号应采用RC振荡器。（ ）
答案：×
34 要产生频率较低正弦波信号应采用晶体振荡器振荡器。（ ）
答案：×
35 要产生频率稳定度高正弦波信号应采用晶体振荡器振荡器。（ ）
答案：√
36 LC振荡器静态工作点，普通选在放大区。（ ）
答案：√
37 要使自激振荡器稳定地工作，则必要满足平衡条件。 （ ）
答案：×
38 振荡器振荡频率由相位稳定条件拟定。（ ）
答案：×
39 振荡器振荡幅度由相位平衡条件拟定。（ ）
答案：×
40 电容调谐电感三点式振荡器，在高频端能正常工作时，则在低频端也能正常工作。（ ）
A． B．不工作 C．也许工作或不工作
答案：√
41 正弦波自激振荡器建立振荡过程，晶体管工作状态是甲类。 （ ）
答案：√
42 互感反馈振荡器相位平衡条件满足是由互感极性保证。 （ ）
答案：√
43 在普通广播收音机中惯用互感反馈振荡器用作本地振荡器。 （ ）
答案：×
44 电视机高频头本地振荡器电路普通采用西勒电路。 （ ）
答案：√
45维持振荡基本条件是足够负反馈。 （ ）
答案：×
三、简答题（每题5分）
1 自激振荡器没有输入信号，它输出信号是从哪里来？
答案：（1）振荡器闭合电源后，各种电扰动，如晶体管电流突然增长、电路热噪声，是振荡器起振初始勉励。（2分）（2）突变电流包括着许多谐波成分，扰动噪声也包括各种频率成分，这些信号重复通过正反馈放大器放大作用和选频网络选取作用；最后形成某一单一频率正弦振荡，而其她频率则被选频网络抑制掉； （3分）
2 运用图文阐明振荡器振幅稳定条件？
答案：
（2分）
（1）A点满足KF=1，因此A点为平衡点。（1分）（2）假设由于某种因素，使ube略有增长，这时，浮现KF<1，状况，于是这幅就自动衰减回到A点；（1分）（3）反之，若ube略有减小，这时，浮现KF>1，状况，于是这幅就自动增强回到A点。 （1分）
3 运用图文阐明振荡器相位稳定条件？
答案：
（2分）
（1）设平衡状态时振荡频率f 等于LC回路谐振频率f0，LC回路是一种纯电阻，相位为0，当外界干扰引入+时，工作频率从f0增到f0‘，则回路失谐，呈容性阻抗，这时回路引入相移为-，LC回路相位减少补偿了本来相位增长，频率速度就慢下来，工作频率就被控制。（2分）（2）反之也是如此，因此LC谐振回路有补偿相位变化作用。（1分）
4 克拉泼电路存在重要缺陷涉及哪些？
答案：（1）如C1、C2过大，则振荡幅度就太低；（1分）（2）当减小C来提高f0时，振荡幅度明显减小，当C减小到一定限度时，也许停振。因而限制了f0提高。（2分）（3）用作频率可调振荡器时，振荡幅度随频率增长而下降，在波段范畴内幅度不平稳，频率覆盖系数低。（2分）
5 导致振荡器频率不稳定因素有哪些？
答案：（1）LC回路参数不稳定，温度变化使得LC回路元件几何尺寸变形，因而变化电感和电容数值；（2分）（2）晶体管参数不稳定，当温度变化或电源变化时，必然引起静态工作点和晶体管结电容变化，从而使振荡器频率不稳定。（3分）
6 振荡器稳频办法重要涉及哪些？
答案：（1）减小温度变化影响；稳定电源电压。（1分）（2）减小负载影响。（1分）（3）晶体管与回路之间连接采用松耦合。（1分）（4）提高回路品质因数Q。（1分）（3）使振荡频率接近于回路谐振频率。（1分）
7 简述石英晶体频率稳定度高因素？
答案：（1）它频率温度系数小，用恒温设备后，更可保证频率稳定；（1分）（2）石英晶体谐振器Q值非常高，在谐振频率fs或fp附近，相位特性变化率很高，这有助于稳频；（2分）（3）石英晶体谐振器，使得振荡频率基本上由Lq和Cq决定，外电路对振荡频率影响很小。（2分）
8 在石英晶体振荡电路中为什么要微调振荡器振荡频率？
答案：（1）由晶体构成并联谐振回路振荡频率普通不能正好等于石英谐振器产品指标给出标称频率，有一种很小差别，需要用负载电容进行校正；（3分）（2）晶体物理、化学性能虽然稳定，但是温度变化仍会变化它参数，振荡频率不免会有较慢变化。（2分）
9 为什么晶体管振荡器大都采用固定偏置与自偏置混合偏置电路？
答案：（1）晶体管LC振荡器采用固定正向偏置是为了使振荡类型为软勉励，无需在外加强勉励下就能起振，也不致停振；（3分）（2）采用自生反偏置则可以稳幅，两者不结合话，不也许两个长处兼而有之。（2分）
10 为什么兆赫级以上振荡器很少用RC振荡电路？
答案：（1）RC振荡电路用RC选频网络，而RC选频网络选频特性很差。为了变化波形，RC振荡器在加正反馈同步，还加有负反馈；（2分）（2）为了能在振荡频率谐波获得深度负反馈，规定放大器有高增益，引文高增益高频放大器成本高，使振荡器成本随之升高，与相似指标RC高频振荡电路相比，LC振荡电路成本低得多，故兆赫级以上振荡器不适当采用RC振荡电路。（2分）
四、计算题（每题10分）
1考毕兹振荡电路如图所示，给定回路参数C1 = 36 pF，C2 = 680 pF，L = 2.5 ，Q0 = 100，晶体管参数Rs = 10 KΩ，Ri = 2 KΩ，Co = 4.3 pF，Ci = 41 pF。求：（1）振荡频率f0；（2）反馈系数F

解：（1）

（2）
2 若晶体参数Lq = 20 H，Cq = 0.0002 pF，Co = 0.0002 pF，rq = 100 Ω，试求：串联谐振频率fs和并联谐振频率fp，以及它们差值，晶体品质因数Q？
解：

3如图所示考毕兹振荡交流电路，给定回路参数C1 = 510 pF，C2 = 2200 pF，f0 = 1 MHz，求：（1）电感L；（2）反馈系数F

解：（1）由等效电路可知

由
因此
（2）
4 若晶体参数Lq = 19.5 H，Cq = 0.00021 pF，Co = 5 pF，rq = 110 Ω，试求：串联谐振频率fs和并联谐振频率fp，以及它们差值，晶体品质因数Q？
解：

5 LC回路谐振频率f0 = 10 MHz，晶体管在10 MHz时相移，反馈电路相移，试求回路QL = 10及QL = 20时电路振荡频率fc？并阐明QL高低对电路性能影响？
解：依照振荡器相位平衡条件可求得

当QL = 10时

当QL = 20时

QL越高fc偏离f0越小。
