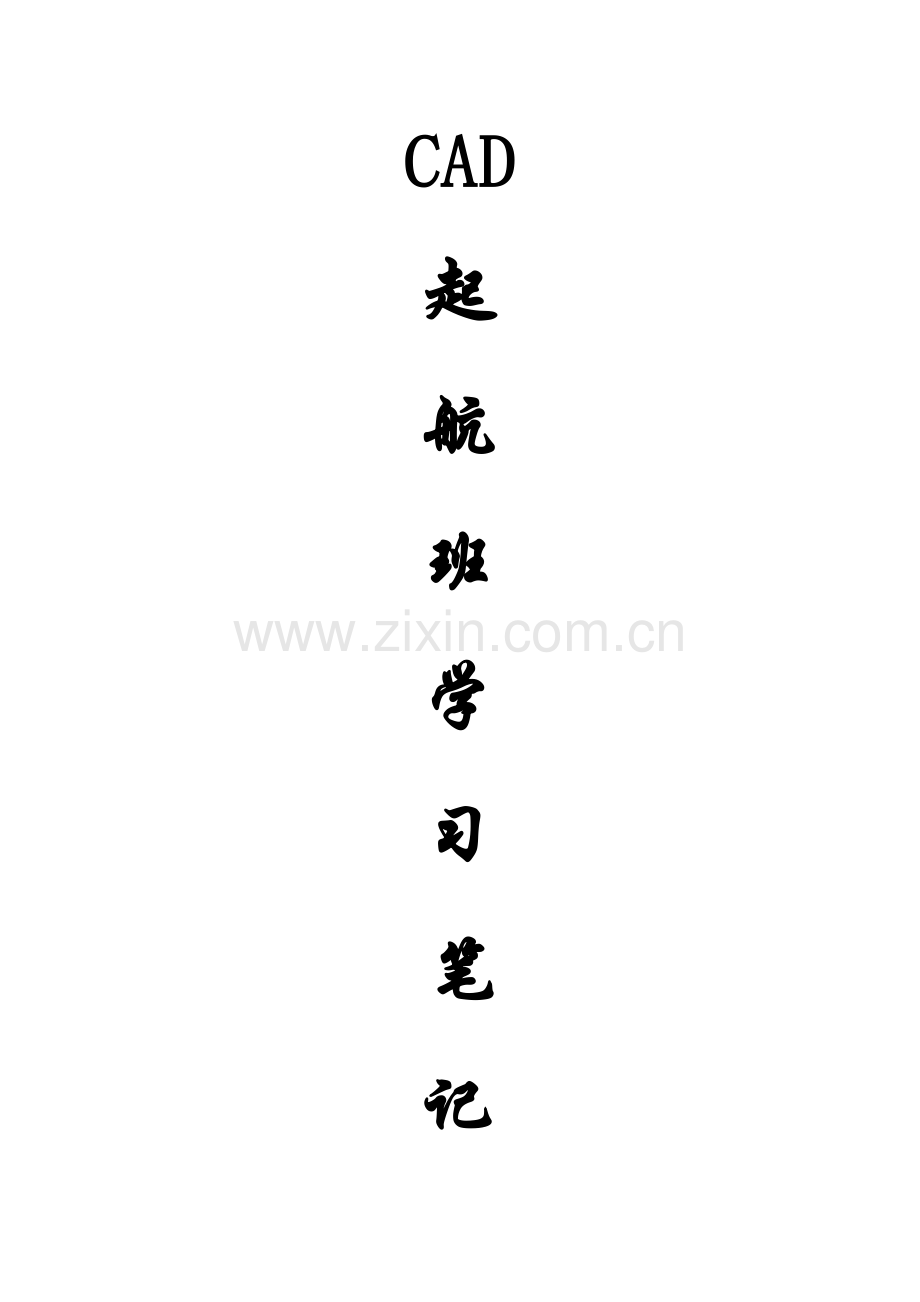

CAD
起
航
班
学
习
笔
记

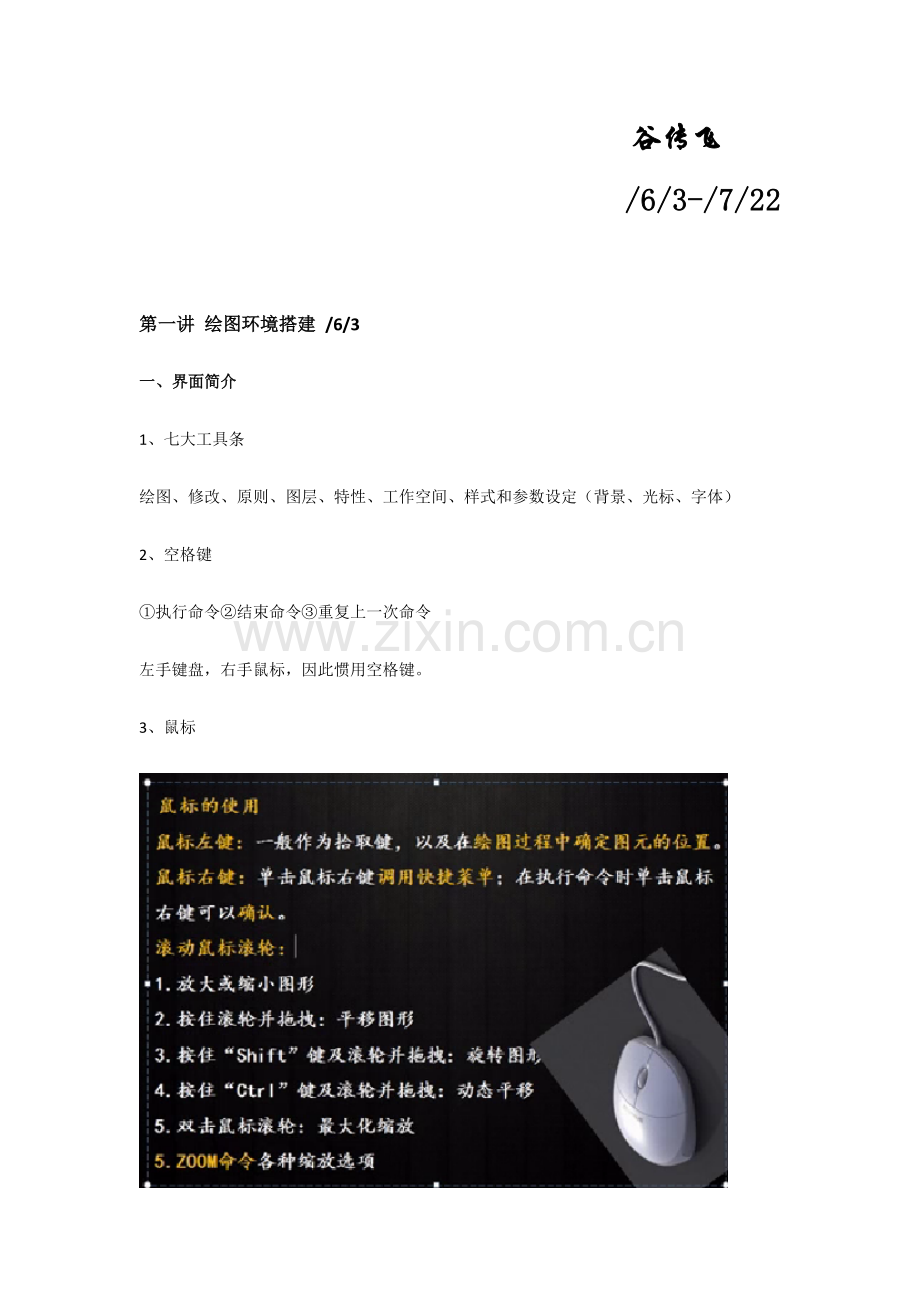

谷传飞
/6/3-/7/22

第一讲 绘图环境搭建 /6/3
一、 界面简介
1、 七大工具条
绘图、修改、原则、图层、特性、工作空间、样式和参数设定（背景、光标、字体）
2、 空格键
①执行命令②结束命令③重复上一次命令
左手键盘，右手鼠标，因此惯用空格键。
3、 鼠标

4、 状态栏
DYN：不开，有干扰。
捕获：不开，没用
栅格：普通不开，没用
正交：平行、垂直
对象捕获：①F3打开对象捕获②在设立模式（SE+空格）进行设立，只选左边一列（惯用），右边用不上。

5、 插入图片办法
⑴打开
⑵裁屏
①对选用图片进行裁屏
②让窗口尽量缩小，直到无法进一步缩小。
③CTRL+V

本节课快捷键总结：
F2 历史记录
CTRL+A 全选
OP 选项=鼠标邮件→选项
CTRL+9 命令行
CTRL+0 全屏显示或取消 即专家键
SE=DS 草图设立
如图：五角星画法增量：36、108、324
要打开捕获

6月3日

第二讲 CAD坐标详解（对象追踪、TK、From、UCS）

1. TK、FROM、UCS使用区别
①TK ：参照点不统一，可以追踪多次。（鼠标掌握方向，数据决定长短）
②FROM：参照点不统一，只能追踪一次。（格式：@+长度+角度例如 @5<142牢记，中间不加逗号）
③UCS：参照点统一。（自定义坐标，UCS+空格*2 返回世界坐标）
2. 角度定义：
①从起点位置引一条水平向右辅助线，计算是对象线与水平向右直线之间夹角。
②顺负逆正

3. 坐标系区别

通俗理解
绝对坐标：从原点开始
相对坐标：从中间开始

本节课快捷键总结：
F8 打开关闭正交
6月6日

第三讲 绘图辅助手段工作效率提高(偏移.修剪)

1. 对象捕获:找到、捕获精准点或特殊点
对象捕获设立：

2. 对象追踪：①草船借箭②蚂蚁上树

3. 栅格：F7相称于坐标纸。

4. 正交：F8绘制水平或垂直线；正交能完毕极轴都可以
5. 极轴：F10极轴能完毕正交不可以
6. 角度：顺负逆正
7. 相对坐标：@<角度

SE设立：

本节快捷键总结：
F2 历史记录
F3 对象捕获
F6 动态UCS容许、禁止
F7 栅格显示、关闭
F8 正交打开、关闭
F9 捕获打开、关闭
F10 极轴追踪打开、关闭

6月10日

第4讲 编辑与修改 延升. 打断与合并.拉长与拉升
小米教师
1. 绘图思路
①先整体后局部 回
②先分解后组装 品
③先定位后定型 由
2. TR+空格两次弊端较多：边界修剪较不彻底

3. 夹点编辑：即核心点

4. TR修剪和EX延伸
TR：投影=UCS,边=延伸——选取对象（延伸边界）-空格——按住Shift选取要延伸对象——OK

注意：此处等同与EX延伸命令，只但是多用了一种shift键。
延伸里面可以修剪，修剪里面也可以延伸。
5. 打断BR与合并J
打断BR
①直线

②圆弧

遵循“顺昌逆亡”原则，也就是顺时针保存，逆时针舍弃。

合并J
只能在同一条水平线

6. 拉伸S与拉长LEN
拉伸S
①拉伸是某些拉伸，整体拉伸就变成了移动
②适合封闭图形
拉长LEN
①适合不封闭图形 直线 圆
②Len没有夹点编辑更快更好用

本节快捷键总结：
TR修剪 EX延伸
打断BR 合并J
拉伸S 拉长LEN

6月13日

第五讲 绘图前准备 小米教师
1. 图形界限
①设定区域
②启动ON 关闭OFF
可以打开栅格（捕获也要配套点开，捕获就是栅格点）就可以看到设定区域。
设定区域后，区域外不能画任何元素。

普通不设定绘图区域。
遇到这种状况，关闭图形界限就好了。办法：格式—图形界限—OFF。
2. 图层设立
作用：以便修改，后期打印控制线型、线宽、颜色
理解图层：

1.LA=图层特性管理器
C 中心线 H虚线 粗实线/细实线=2
打开图层管理器办法
1.
2.
3. LA命令
激活0图层，回车就可以新建一种图层，以便快捷。
设立4项，其中粗实线=细实线*2

2.MA：特性匹配=格式化,变化图层特性。线宽、线型、颜色
3.LTS:变化线型比例因子=格式—线型
如果出图比例是1：2，那么线型比例应当设立为2
4.冻结
①不能冻结当前图层
②RE不能重新生成
③可以添加图形元素，不能删除、修改。
④不能打印
5. 样板
样板可以理解为画图形三角板。
新建样板或另存为DWT样板格式
CTRL+S

打开CAD直接是想要样板格式设立办法：
命令OP—选项—样板设立—迅速新建—修改途径

本节快捷键总结：
MA：特性匹配=格式化,变化图层特性。线宽、线型、颜色
LTS:变化线型比例因子=格式—线型
RE：重生成模型
OP：选项设立

6月15日

第六讲 特性 小米教师
1.特性和图层关系
特性级别高于图层

解释：1.随层2.随块
打开CAD，默认都是随层

2.如何迅速将眼睛颜色改为红色？

①Ctrl+1 迅速选取即修改特性a
②点击迅速选取

③在特性里面改为红色就OK了

3.图框
⑴尺寸大小
A4：297*210
A3：297*420 两张A4
A2：594*420 两张A3
A1：594*841 两张A2+1
A0：1189*841 两张A1

⑵横纵向
长度不不大于宽度，用纵向；
宽度大雨长度，用横向。
⑶装订边

装订机装

档案袋装

4.图层快捷方式设定：

1，*layiso
2，*layoff
3，*layon

trl+1 迅速选取即修改特性

6月17日

CAD工程制图规则 G18229-1

第七讲 绘制圆 小米教师 6月20日

1.绘制圆弧办法

2. 绘图思路

①先整体后局部 回
②先分解后组装 品
③先定位后定型 由

3. 图例

⑴夹点编辑
⑵RO旋转
⑶圆画法
⑷直线画法
4.圆切点
圆切点位于哪个象限就点在哪个象限，不能随便点，否则画出来圆不对。

例如画半径为43圆用相切相切半径
左边切点在第一象限，右边切点在第二象限，因此点击位置就位于第一象限和第二象限。

LEN——DE增量 来画辅助线外面某些2-3mm

第08讲 拟规画圆 【手绘绘图思路】
1.外切和内切画圆

左图找圆心办法：
①O偏移
②半径相加画圆

右图找圆心办法：
①O偏移
②半径相减画圆
相切相切半径更好画
2.

第09讲 圆弧中优劣弧【圆弧绘制.章节总复习】 6月24日
1. 绘制圆办法

①三点
②起点、圆心、端点
③起点、圆心、角度
④起点、圆心、长度
⑤起点、端点、角度
⑥起点、端点、方向
⑦起点、端点、半径
⑧圆心、起点、角度
⑨圆心、起点、长度
⑩圆心、起点、端点
蓝色必要掌握，黑色理解即可。
绘制圆弧除了三点圆弧外,其她都是要逆时针方向进行绘制，遵循如下原则：
从上往下绘制，圆弧往左偏，从下往上绘制，圆弧往右偏.靠右行原则

2.起点不同，半径也不同。

3.画圆和画圆弧区别

用“外切半径相加”画R为15圆是可以，但是用圆弧是画不出来，由于圆弧里面没有切点这个已知条件，用端点（TAN）也是不行，由于是不存在。
小米教师典型语录，圆弧能解决问题，圆都能解决；但是圆能解决问题，圆弧不一定能解决。
4. 在CAD里面输入函数表达式
'CAL:函数表达式
输入O偏移指令+回车，输入’（大写状态下，L背面第二个键）CAL回车，输入表达式14+26+16.5+回车+想要偏移线。超实用
‘CAL回车 乘法
‘CAL回车 减法
‘CAL回车 除法
同样道理是可以

第10讲 绘图指令与技巧分享【矩形.正多边形.样条曲线运用】 6月27日
1.矩形 REC
①坐标表达法： REC 一点+@100，50(长度，宽度)

②尺寸表达法：
2.正多边形 POL

1.正多边形边长范畴：3-1024 个
2.依照标注鉴定是内接、外切办法。
①I内接于圆：标注是顶点到顶点距离 点内接
②C外切于圆：标注是边到边距离 边外切
3.顺时针画图：
4.有角度正六边形

第11讲 绘图指令与技巧运用 【样条曲线运用.点运用.椭圆绘制】
1.样条曲线—SPL

扣完图后空格三次1.拟定2.起点切向3.端点切向
或者持续空格三次。
可以运用到：木板上折断线、描图抠图（LOGO）、
抠图越密集越精确，拐弯地方点要密集，抠图只是个大概轮廓图。
2.点运用
①单点和多点
②定数等分DIV和定距等分ME

定数等分：等提成几份，没分就是几分之几。5份，1/5如右图圆形。
此时要想在节点上绘制直线要输入SE-对象捕获-点选节点 才可以。

定距等分：拟定每个距离，会有余数。

途径阵列

①创块
三要素

名称、拾取点、选取对象。注意要记住块名称，下一步会用这个名称。

②画途径

③用块

3. 椭圆

椭圆不能O偏移，由于椭圆没有圆心，只有中心。偏移出来不是椭圆，和画出来不同样，她们曲率不同样。如下右图，只有端点是重叠，红色是偏移出来，绿色是画。

第12讲. 指令与技巧运用【参照线运用技巧.倒角运用.多段线】 7月1日

1.参照线XL
①用途：辅助绘图，在三视图中可以实现“长对正，高平齐，宽相等”对的性。
②特性：无限长直线
③
④水平H和垂直V都是做参照用。
角度A：
二等分B：评分角
偏移O：普通不用 ，和O偏移是同样。
⑤
2.倒角
①倒圆角F
倒圆角是外切圆圆角，不能倒内切圆圆角。要想浮现外切圆角，只能是C—T 相切半径画圆。
1. 圆角变直角
半径值设为0，圆角就可以变直角了。或者输入F——按下SHIFT键就可以了。
2. 多角一倒 选取P 多段线
3. 恢复直角 使用SHIFT+鼠标左键
4. 修剪边界 F—R（0）—T修剪—点选对象
5. 延伸边界 F—R（0）
6. 平行相切 先点哪根线就以哪个为基准行进延伸或修剪。

例如：中间图就是先点红色线再点黄色线，背面图就是先点黄色线后点红色线。
②倒直角CHA
D：输入距离和边要一一相应。
A：输入边

此图表达倒边10*10直角

第13讲 工作效率提高【多段线运用.面积计算.图案填充.自定义】年7月4日
1.多段线Pl
①用途：绘制整体图元
②特性：
1. 线宽是可以变化
2. 是一种整体
3. 线宽是不能标注（如果想标注，那标注是大概尺寸）

③

W:起点和端点宽度不同。
A：输入圆弧端点，是直径。
2.分解X
可以将PL绘制多段线分解成独立图元
3.编辑多段线PE
用途：可以将各种图元合并成多段线
合并：PE—M多条——Y是—J合并 可以将各种图元合并成多段线
4.属性查询List=Li
①用途：
②特性：
A.封闭图形
B.是一种整体
③
面积默认单位是㎜²→㎡ 小数点移动六位

5.边界BO
拾取点—多段线—

6.填充H
①用途：表达使用材料属性
②特性：
A. 一种区域只能填充一次。不能重复填充。可以撤销。
B. 可以修改填充比例。双击就可以了。
C.比例要合理，否则填充显示不出来。默认是1。
D.边界要封闭
E.孤岛
先填充后写字。
办法一

区域覆盖（绘图—区域覆盖）=涂改液
1.画矩形区域（圆、）—P多段线（N否）—进行覆盖
2.把字前置

办法二：

背景遮罩
选取文字—右击—背景遮罩—使用背景遮罩—边界偏移
因子（字宽）—使用背景颜色—OK

先填充后写字。

办法三：
普通 外部

字体背景自己就变了。

③分类

A.颜色填充

B.图案填充

Ｃ．自定义填充——后缀是PAT
Ｄ．添加PAT图案
CAD—属性—找到CAD 安装跟目录，把要添加图案填充文献.PAT文献复制到Support文献即可

如何将图案长变成想要尺寸。
1. X进行分解。
2. 标注实际长度120
3. 计算比例
目的长度/实际长度=比例=小数 60/120=0.5
4. 在比例里面输入小数。即可得到抱负尺寸

如何将不封闭图元进行填充
修改公差值。

第14讲 指令与技巧运用【移动.复制.旋转.对齐】

1.移动M、复制CO

移动M和复制CO办法：
①通过对象捕获来定位
②通过坐标来定位
❸借力用力
M+from（CO）

M+Tk
❹夹点编辑
通过夹点编辑可以实现移动、复制、旋转、比例缩放功能
Ctrl+C 复制
Ctrl+V 不同窗口
Ctrl+Shift+V 粘贴为块 两个方案重叠、对比，例如检查作业。

2.旋转RO、对正AL
旋转RO
①有角度 按照角度进行选取，遵循“顺负逆正”原则
❷没有角度 懂得目的是垂直
RO—参照点—R参照—（参照角）制定两个点拟定一条直线（目的角度90°）—OK
❸没有角度， 不懂得目的是什么
RO—参照点—R参照—（参照角）制定两个点拟定一条直线—点 P

对正AL=对齐

第一种源点—第一种目的点—第二个源点—第二个目的点—二维不输第三个点（直接空格）

第15讲 【比例缩放.阵列.镜像.章节总复习】
1.比例缩放SC、镜像MI
比例缩放
①基准点：
基点在下—往上缩放
基点在上—往下缩放
基点在中间—往两头缩放
②输入比例因子：目的值/原始值 >1放大，<1缩小。

③参照R
SC—参照点—R参照—（参照长度）指定两个点拟定一条原直线—（指定新长度）两点拟定一条新直线—OK
镜像MI
❶制定镜像线：两点拟定一线。
❷镜像MIRRTEXT
❸镜像文字
修改系统参数
1：开 反字
0：关 正字

❹
2.阵列AR
矩形阵列
①行、列：横为行竖为列
②距离：有正负之分
③角度：普通默以为0
阵列只能进行等距离复制。
环形阵列
①中心点：圆心点
②项目总数：数量
③填充角度：有正负之分。“顺负逆正”

3.overkill 消除重线 拓展功能
❶用途：作图过程中不能有重线
❷所有打勾
❸英汉对照

第16讲 出图比例三剑客 【绘图比例.图纸比例.打印比例】

1.绘图比例：实物是多大就在电脑上制多大。
比例 1：1
2.图纸比例：图纸上尺寸和实际物体尺寸比值。（图纸比例/实际尺寸）

①缩放比例：
②
③
3. 打印比例：打印按照图框比例来缩放
①文献—页面设立管理器—修改——
②三要素：打印机、图纸尺寸、打印范畴

彩色打印

黑白打印

不用布满图纸，由于比例不吻合。
规范图纸是按照比例来。

红线阐明图超过了图框。这样需要修改打印边界。

ISOA4和图纸尺寸是一致。

③

4. 方案
1. SC把鱼缩小放进鱼缸——不行。图形尺寸变了。
2. SC把鱼缸放大装鱼——行。图形尺寸

5. 出图流程

①绘图（1：1）
②拟定打印纸大小（297*210），选用相应图框（图框大小取决于打印纸大小）
③缩放图框，拟定比例
④进行尺寸标注，注释
⑤审图
⑥打印

打印比例和图纸比例是一致

第17讲 ：国标标注设立【尺寸标注参数设立 、标注制图规范】

1.尺寸标注定义
图样上，图形只表达物体形状。物体大小及各某些互相位置关系，则需要用尺寸标注来拟定。
2.注意事项

3.标注三要素——尺寸线、尺寸数值、尺寸界限

4. 标注流程

5.
基线间距=文字高度×2

此处文字高度不设定

①
②
③
④
⑤

不大于180°圆弧用半径标注
不不大于等于180°圆弧用直径标注。

画圆半径不不大于该值才可以出来完整圆心标记

CAD标注样式国标设立办法
尺寸标注样式设定
标注快捷键大全

第1８讲 　CAD在建筑和室内实用技巧【多线运用.工程字体.文字乱码问题解决】
7月15日

1.多线运用技巧 ML

①先设立
②

③在格式里面——多线样式——墙
④
MLEDIT编辑多线
修改—对象—多线
⑤

设立为

第19讲 　设计院作图规范与工作效率提高【工程字体.文字乱码问题解决.块解说】

1.文本

2.新建字体样式
格式——
命令——ST

文字高度设立：打印出来需要3.5，此处应当设立为350.由于比例是1：100.

3. 惯用字体
CAD惯用字体阐明

4.其她
①特殊符号输入

②DT和T区别
DT是单行文字，不能修改属性。
T比较实用，还是用T好。
③解决字体缺失办法
A. 替代
B. 格式刷
C.ctrl +1迅速选取

④DI 测量文字高度
⑤文字居中

CAD字体缺失解决办法

第20讲 　设计院作图规范与工作效率提高【布局出图.块运用】
7月18日

模型空间：设计空间 布局空间：打印空间
三维空间 二维空间，就像照相师拍照片，只是一种平面图。

OP设立

MV——新建视口，也就是开窗。
出图三要素：
1. 模型空间：
2. 布局空间
3. 视口
布局空间——模型空间转化
图框内双击——模型空间
图框外双击——返回布局空间
锁定视口——点击锁或者ctrl+1
或者ctrl+1

插入——布局——插入布局向导——开始——A4打印——选取打印机——图纸尺寸——标题栏——途径————

1.新建图框是，左下角点一定要在坐标原点——M移动（0,0）

2.保存为DWG
3.复制到XF-dangban
4.图框设立

5.插入——布局——插入布局向导

6. MV——视口——模型空间出来了——设立视口比例
7. 尺寸标注不能在模型空间，要在布局空间标注尺寸。在布局空间标注尺寸，在模型空间里是看不到。
8. 隐藏视口线图层

布局空间视口外比例永远都是1：1，解决了比例问题。运用布局空间出图，不需要修改比例。由于咱们变是视口里面图形而已。

布局出图流程：
1. 创立图纸，插入—布局—布局向导
2. 创立视口（MV创立新视口，可以复制，移动，阵列……）
3. 拟定比例（选取视口，调节比例）锁定视口。
4. 标注（在布局空间标注，模型空间看不到标注）
5. 审图
打印（CTRL+P）

注意：
最佳一种布局一张图。
如果各种视口比例不同样，那么图框中比例就不写，在每个视口图纸下面写出图比例

B创立块三要素

创立块三要素

BE块编辑指令

编辑一种块，其她所有同样块，也跟着修改。

块素材
室内—家具图库
园林——植物图

第21讲 工业4.0时代智能生活 【CAD模型数据化】
