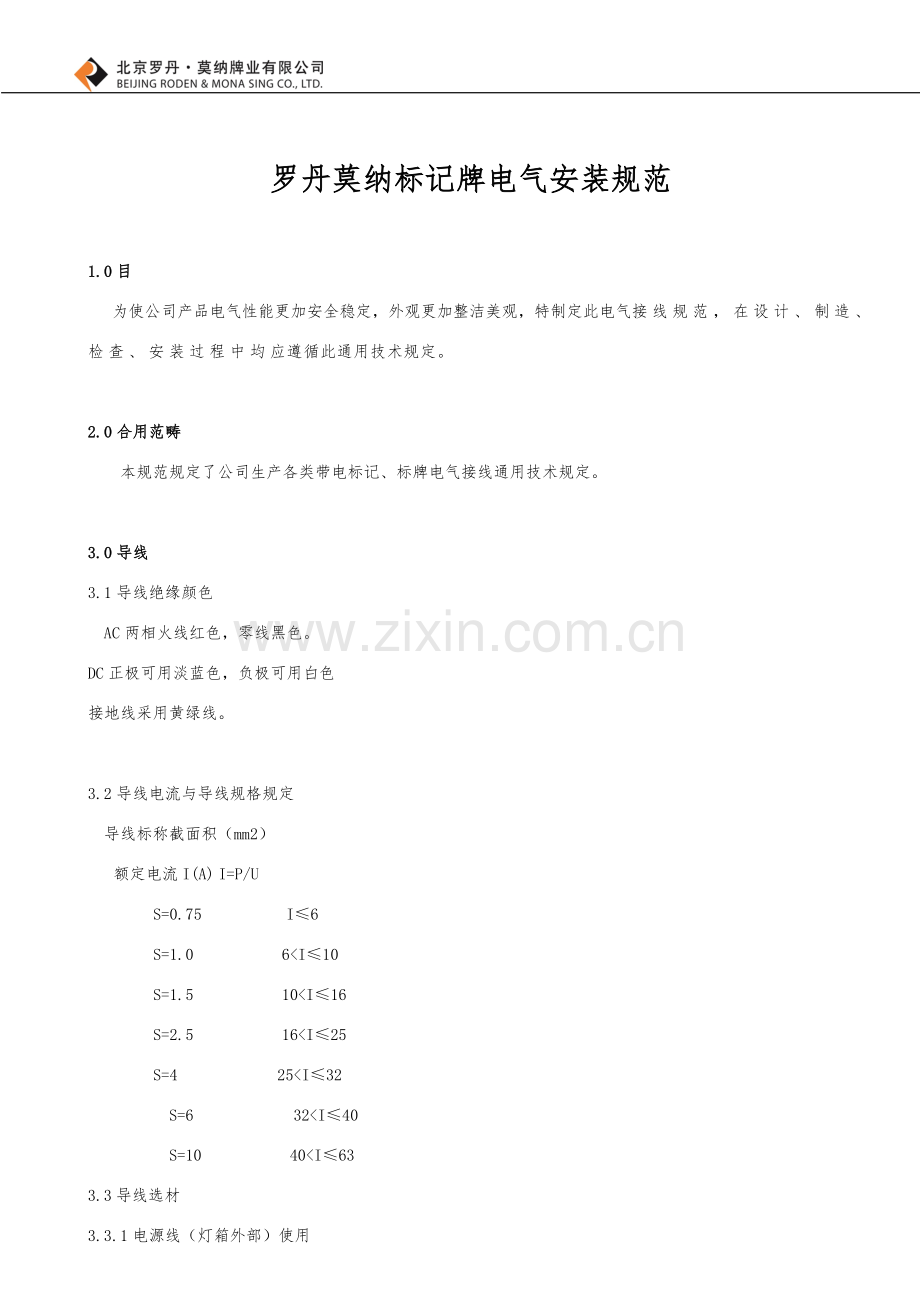

罗丹莫纳标记牌电气安装规范
1.0目
为使公司产品电气性能更加安全稳定，外观更加整洁美观，特制定此电气接线规范，在设计、制造、检查、安装过程中均应遵循此通用技术规定。
2.0合用范畴
本规范规定了公司生产各类带电标记、标牌电气接线通用技术规定。
3.0导线
3.1导线绝缘颜色
AC两相火线红色，零线黑色。
DC正极可用淡蓝色，负极可用白色
接地线采用黄绿线。
3.2导线电流与导线规格规定
导线标称截面积（mm2）
额定电流I(A) I=P/U
S=0.75 I≤6
S=1.0 6<I≤10
S=1.5 10<I≤16
S=2.5 16<I≤25
S=4 25<I≤32
S=6 32<I≤40
S=10 40<I≤63
3.3 导线选材
3.3.1电源线（灯箱外部）使用
3.3.1.1 BVV护套线（三蕊）
3.3.1.2 橡套线（三蕊）
3.3.1.3 ZR- BV、ZR-BVR塑套线+PVC护套管或不锈钢护套管
3.3.1.4 室内立体发光字出线用BVV护套线或用软铜线+聚氯乙烯玻璃纤维软管（黄腊管）
3.3.2灯箱内部导线使用
ZR- BV、ZR-BVR
3.3.3地线（避雷线）使用
3.3.3.1广告牌内部地线用2.5 mm2黄绿线
3.3.3.2广告牌户外接地线用10 mm2黄绿线+镀锌螺栓连接
3.3.4如图纸有规定，严格按图纸标示执行。
3.4各断路器（漏电保护器、浪涌开关、电源开关）电源输入和输出所用使用线径必要一致，不能进线粗，出线细，更不能进线细，出线粗。
4 .0接线普通规定
4.1为防止电气干扰，接线时应使主电路线缆与控制电路线缆相分离。不能将其放在同一导管中，不能将其绑扎在一起。电源线和控制线走线槽时应尽量分开，避免交叉走线，以减少干扰。
4.2布线整洁一致，线号朝正面、箱内无杂物、无导线头和金属碎末、线槽内导线整洁，线槽盖好，大型灯箱/立牌/吊牌非构造限制，内部布线必要使用线槽或线管。（如图1）
线槽
图1
4.3固定布线使用尼龙扎带时选用长度适当扎带，禁止因扎带长度局限性使用两根扎带进行
捆扎现象发生，长出某些应剪掉。（如图2）
图2
4.4产品内部应用适当管形接线端子接线，剥线长度要按端头金属某些长度剥线，压接时须压接牢固，保证承受15LBS拉力时不会脱落，布灯位置应用白色或透明接线端子。（禁止使用绝缘胶带接线，如条件限制，接线头必要加焊再用绝缘胶布缠紧或用热缩管） 。（如图3）
图3
4.5产品安装可采用自缠法和多股绑扎法，使其连接牢固，先缠防火胶布，再用绝缘胶布缠紧，不可裂口或露铜丝。
4.5.1单股铜线连接（如图4）
如图4
4.5.2单股铜线T型连接（如图5）
如图5
4.5.3多股铜线连接（如图6）
图6
4.5.4多股铜经T型连接（如图7）
图7
4.5.5单股铜线与软铜线连接（如图8）
图8
4.6各导线压接端头时，应按照触点详细接线形式压接相应端头。单孔端子须使用管形预绝缘端头；两孔端子须使用叉形预绝缘端头或叉形裸端头；接地须使用圆形预绝缘端头。（如图9）
图9
4.7户外产品必要使用防水电源，防水漏电保护器（空开），建筑顶层立体字及高度超过19.7M户外立牌需安装浪涌开关（避雷器）；(如图10)
图10
4.8产品出线孔须有出线保护套，电源线须有护套管；（如图11）
图11
4.9产品外壳金属某些规定采用通过一中心点直接接地保护办法，在设计构造图时，电控箱门接地应有专用接地螺栓，接地螺栓宜采用M5×15螺栓焊接（植钉）在箱门相应位置，喷漆时应将螺栓遮掩好再行喷漆。连接地线时，应在螺栓底部加一平垫圈，再连接用圆形预绝缘端头压接地线，顺次加上平垫圈、弹垫圈、螺母后拧紧。用RVS5.5-5圆形预绝缘端头接好地线；电控盘、电控箱门及电控箱需可靠接地。（如图12）
图12
5.0接线方式
5.1 LED灯带/软灯条接线方式（如图13）
图13
5.1.1 LED灯条使用DC直流12伏安全电压，不可以使用交流电（试灯时一定要看清晰与否已安装DC12V电源）；
5.1.2 LED灯条，接线有正负极，请认清电源正负极性仔细接线，切莫接错；
5.1.3 单回路灯条串联不要超过2米，双回路灯条串联不要超过4米；
5.1.4 布灯密度必要严格按照图纸规定执行，使用简易治具布灯，保证灯带间距均匀，整洁，美观，布灯时灯珠/接头尽量错开以保证光源均匀（如图纸无明确规定，必要制作首样给质检员确认后，才可批量生产）；
5.1.5布灯时，可先用双面胶固定在灯板上，再用透明玻璃胶在灯条（带）两边打均匀固定，也可用灯带卡子固定（如图14）；
图14
5.1.6灯箱亮度要平均，不应浮现排骨纹和光昏点，最亮点与最暗点照度差不超过10%。
5.1.7 吊牌用LED软灯条+导光板侧布灯时，要依照导光板厚拟定适当宽度LED软灯条，要保证LED灯珠居中于导光板侧边，要用增光膜+3M双面胶封严实，增光膜包边宽度为10±1mm；（如图15）
图15
5.1.8不同品牌，不同色温LED灯条不可混用；
5.1.9 灯条与与箱体必要绝缘（使用PVC灯板），箱体要接地线；
5.1.10 计算好电源功率，以免浮现亮度局限性或者烧坏电源，光源总功率应≤电源标称功率80%；
5.1.11户外产品必要使用防水灯条，并做好防水解决（玻璃胶密封,产品底部要打出水孔）；
5.2 LED模组接线方式
5.2.1 LED模组接线方式（如图16）
图16
5.2.1 LED模组使用DC直流12伏安全电压，不可以使用交流电（试灯时一定要看清晰与否已安装DC12V电源）；
5.2.2 LED模组，接线有正负极，请认清电源正负极性仔细接线，切莫接错；
5.2.3 单回路模组串联不要超过30颗，双回路灯条串联不要超过60颗；
5.2.4 布灯密度必要严格按照图纸规定执行，使用简易治具布灯，保证灯带间距均匀，整洁，美观，布灯时灯珠/接头尽量错开以保证光源均匀（如图纸无明确规定，必要制作首样给质检员确认后，才可批量生产）；
5.2.5布灯时，可先用双面胶固定在灯板上，再用透明玻璃胶在模组两边打均匀固定，连接模组导线要固定好，不可遮住灯珠（如图17）；
图17
5.2.6灯箱亮度要平均，不应浮现排骨纹和光昏点，最亮点与最暗点照度差不超过10%，立体字要考虑笔划粗细（因笔划粗细会影响灯反光系数，笔划细某些要恰当增长布灯密度）。
5.2.7不同品牌，不同色温LED模组不可混用；
5.2.8 计算好电源功率，以免浮现亮度局限性或者烧坏电源，光源总功率应≤电源标称功率80%；
5.2.9户外产品必要使用防水模组，并做好防水解决（玻璃胶密封,产品底部要打出水孔）；
5.3 LED灯珠接线方式
5.3.1 LED灯珠接线方式（如图18）
图18
5.3.1 LED灯珠使用DC直流12伏安全电压，不可以使用交流电（试灯时一定要看清晰与否已安装DC12V电源）；
5.3.2 LED灯珠，接线有正负极，请认清电源正负极性仔细接线，切莫接错；
5.3.3 单回路灯珠串联不要超过20颗，双回路灯珠串联不要超过40颗；
5.3.4 布灯密度必要严格按照图纸规定执行，使用简易治具布灯，保证灯珠间距一致，整洁，美观，保证光源均匀（如图纸无明确规定，必要制作首样给质检员确认后，才可批量生产）；
5.3.5布灯时，可先用双面胶固定在灯板上，再用透明玻璃胶在灯条（带）两边打均匀固定，也可用螺丝固定（如图19）；
图19
5.3.6灯箱亮度要平均，不应浮现排骨纹和光昏点，最亮点与最暗点照度差不超过10%，立体字要考虑笔划粗细（因笔划粗细会影响灯反光系数，笔划细某些要恰当增长布灯密度）。
5.3.7不同品牌，不同色温LED灯条不可混用；
5.3.8 灯珠与与箱体必要绝缘（使用PVC灯板），箱体要接地线；
5.3.9 计算好电源功率，以免浮现亮度局限性或者烧坏电源，光源总功率应≤电源标称功率80%；
5.3.10户外产品必要使用防水灯珠，并做好防水解决（玻璃胶密封,产品底部要打出水孔）；
5.4 T5/T8光管/冷极管接线方式
5.4.1 T5/T8光管/冷极管接线方式（如图20）
图20
5.4.2不同产品会采用不同光管或镇流器，领料时需仔细核图纸及BOM，接线方式严格参照镇流器上所标示接线图，零线、火线不可接反
5.4.3 不同品牌光管与镇流器不可混用；
5.4.4布灯密度必要严格按照图纸规定执行，使用简易治具布灯，保证光管间距一致，整洁，美观，光源均匀，照度符合规定，镇流器与光管连线过长应剪除或捆扎固定好（如图纸无明确规定，必要制作首样给质检员确认后，才可批量生产）；
5.4.5 光管夹排布应整洁划一，管夹与光管应用扎带扎紧；（如图21）
图21
5.4.5为以便检修应尽量垂直安装灯管，灯管文字标示端处在下端且朝正面；（如图22）
图22
5.4.6如因灯箱厚度等因素导致光源不匀，有排骨纹时，可在灯管上采用半透压光条，如灯管排布不可避免浮现交错时应采用不透压光条，压光条应采用可调节固定方式，保证拆装灯管时能容易拆装压光条；（如图23）
图23
5.4.6电子镇流器与光源功率须相四配，电子镇流器须拆卸以便；
6.0电气标志
6.1电源线、电器元件标记需保持清晰；
6.2 产品预留电源线长度严格按照图纸规定，如图纸无明确规定，应预留1.5M，预留电源线出口应有明确“输入电压”、“额定功率”等标记。（如图24）
图24
7.0附件
7.1作业流程图
制定：盘仰全 审核： 日期：/12/1
分发部门：技术部 质检部 PMC部 厂部 组装班 电工组
