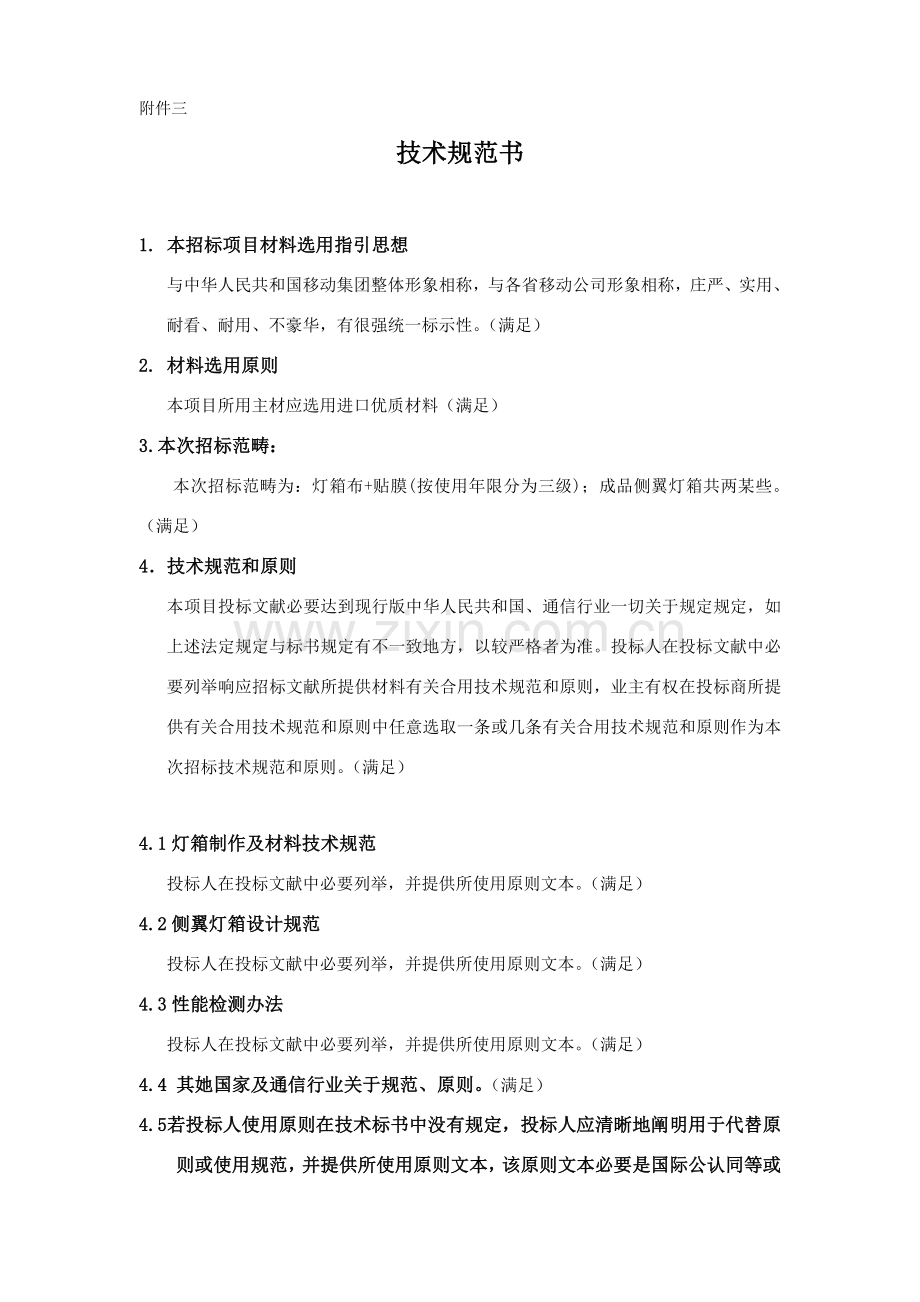

灯箱关键技术标准规范书.doc

附件三
技术规范书

1. 本招标项目材料选用指引思想
与中华人民共和国移动集团整体形象相称，与各省移动公司形象相称，庄严、实用、耐看、耐用、不豪华，有很强统一标示性。（满足）
2. 材料选用原则
本项目所用主材应选用进口优质材料（满足）
3.本次招标范畴：
本次招标范畴为：灯箱布+贴膜(按使用年限分为三级)；成品侧翼灯箱共两某些。（满足）
4．技术规范和原则
本项目投标文献必要达到现行版中华人民共和国、通信行业一切关于规定规定，如上述法定规定与标书规定有不一致地方，以较严格者为准。投标人在投标文献中必要列举响应招标文献所提供材料有关合用技术规范和原则，业主有权在投标商所提供有关合用技术规范和原则中任意选取一条或几条有关合用技术规范和原则作为本次招标技术规范和原则。（满足）

4.1灯箱制作及材料技术规范
投标人在投标文献中必要列举，并提供所使用原则文本。（满足）
4.2侧翼灯箱设计规范
投标人在投标文献中必要列举，并提供所使用原则文本。（满足）
4.3性能检测办法
投标人在投标文献中必要列举，并提供所使用原则文本。（满足）
4.4 其她国家及通信行业关于规范、原则。（满足）
4.5 若投标人使用原则在技术标书中没有规定，投标人应清晰地阐明用于代替原则或使用规范，并提供所使用原则文本，该原则文本必要是国际公认同等或更高原则。如投标人所使用原则低于上述原则，业主将有权不予接受，投标人必要列表将明显差别点详细阐明。（满足）

5. 灯箱材料（灯箱布+贴膜）及成品侧翼灯箱品质规定
所有灯箱所用材料必要为全新及没有缺陷，制造商必要负责选购及拟定材料符合此标书及关于图纸设计规定。此外制造商还必要提供书面保证或关于物料实验报告以确认材料质量及与其他材料配合性。业主或推广商对任何材料批准并不分担制造商应负责任。有关灯箱及成品侧翼灯箱尺寸、颜色、零件规格等以中华人民共和国移动VI设计手册所著为准。（满足）

5.1灯箱布及贴膜
采用进口灯箱布+贴膜。（满足）
对材料制造商普通规定
A) 依照本项目规定，制造商所提供灯箱布+贴膜应具备上佳装饰效果，并能依照使用环境规定，具备良好抗风压、抗紫外线、自洁性等适应环境功能。（满足）
B) 制造商提供所有灯箱布+贴膜产品必要是同毕生产厂产品。该生产厂商必要具备生产、运送、刻膜、贴膜一体化功能。（满足）
C) 灯箱布+贴膜运送、储存和包装应严格按制造商原则进行。（满足）
D) 制造商提供灯箱布+贴膜产品技术规格资料，一旦被业主选为中标材料有也许作为验收之原则，业主同步有权选取其她技术规格资料作为验收之原则。（满足）
E) 制造商提供成品灯箱技术规格及制造培训，并备有完整技术手册和培训手册。（满足）
F) 制造商应就业重规定在标书中提供不同材料组合(灯箱布+贴膜；)技术特点与材料特性。比较不同材料组合性价比。（满足）

5.1.1、产品外观:
A) 灯箱布+贴膜在外观上不容许存在气泡、裂痕、爆边、叠差、磨伤、脱胶、起翘等缺陷。（满足）
B) 灯箱布+贴膜长度、宽度和对角线尺寸容许偏差为±2mm。（满足）
C)在稳定光线下检测，灯箱布+贴膜不得有不不大于1.6mm针眼，在四周75mm范畴内膜层容许有不大于1.6mm针眼，但每平方米不能超过3处。（满足）
D)灯箱布+贴膜不容许浮现斑纹和不不大于等于1.0mm斑点。（满足）
E)灯箱布+贴膜不容许浮现宽度不不大于0.3mm划伤。（满足）
F)灯箱布+贴膜为现场验货。（满足）

序号
材 料 名 称
颜 色
透 光 性
物理参数
1
灯箱布
洁白
透光均匀（打灯）
24%-28%
透光均匀（不打灯）
－
2
贴膜
见中华人民共和国移动VI设计
透光均匀无色斑,，打灯和不打灯效果一致
－

5.1.2.、技术某些

5.1.2.1、厚度（满足）
序号
材 料 名 称
厚 度
锻造级
1
灯箱布
0.065cm+\-0.005cm
－
2
贴膜
0.08 to 0.10 mm
是
备注：该厚度（0.08 to 0.10 mm）含背胶厚度。
5.1.2.2 、拉伸强度（满足）
序号
材 料 名 称
拉伸强度
1
灯箱布
横向撕力15.0kg/cm 纵向撕力20.0kg/cm ；横向拉力26.6kg/cm 纵向拉力26.6kg/cm
2
贴膜
拉伸强度(23 摄氏度)0.9 kg/cm

5.1.2.3、粘性（满足）
序号
材 料 名 称
粘性
检测原则
1
灯箱布
-

2
贴膜
0.7 kg/cm
GB/T 2791-1995

5.1.2.4、尺寸稳定性（满足）
序号
材 料 名 称
尺寸稳定性
备 注
1
灯箱布
-
－
2
贴膜
0.4mm
面材尺寸收缩率不不不大于1mm。采用贴膜工艺，则贴膜拼缝不大于3.5mm

5.1.2.5、户外耐侯性（满足）
序号
材 料 名 称
户外耐侯性
备 注
1
灯箱布
7年、5年、3年
不不大于5年；其配套组合在质量保证期内符合如下规定：
1 整体不褪色(灯箱布白色与贴膜色彩,先后色差不超过5%)
2 不变黄
3 无任何发霉现象
4 无破裂\渗水
5 贴膜不脱胶,起翘
6 良好抗水性
2
贴膜
7年、5年、3年

5.1.2.6、安全防火指标（损毁长度，续燃时间，阴燃时间，氧指数）（满足）

序号
材 料 名 称
损毁长度 (m)
续燃时间 (s)
阴燃时间 (s)
氧指数
1
灯箱布
B1
B1
B1
B2
2
灯箱布+贴膜
B1
B1
B1
B2

项目名称
B1
B2
损毁长度 (m)
<=150
<=200
续燃时间 (s)
<=5
<=15
阴燃时间 (s)
<=5
<=10
氧 指 数
>=32
>=26

备注阐明：B1级和B2级为防火级别，通过该级别认证材料方适合应用于灯箱。
5.2成品侧翼灯箱
采用进口箱体材料及贴膜，尺寸规格见中华人民共和国移动普通店建设门面系统VI规范。（满足）
对材料制造商普通规定（满足）
A)依照本项目规定，制造商所提供成品侧翼灯箱应具备上佳装饰效果，与门头灯箱具备相似装饰效果和相似颜色、图案辨认性并能依照使用环境规定，具备良好抗风压、抗紫外线、自洁性等适应环境功能。（满足）
B)制造商提供所有成品侧翼灯箱必要是同毕生产厂产品。该生产厂商必要具备生产、运送、安装培训一体化功能。（满足）
C)成品侧翼灯箱运送、储存和包装应严格按制造商原则进行。（满足）
D)制造商提供灯成品侧翼灯箱技术规格资料，一旦被业主选为中标材料有也许作为验收之原则，业主同步有权选取其她技术规格资料作为验收之原则。（满足）
E)制造商提供成品侧翼灯箱技术规格及制造培训，并备有完整技术手册和培训手册。（满足）
F)制造商应就业重规定在标书中提供不同材料组合(成品侧翼灯箱)技术特点与材料特性。比较不同材料组合性价比。（满足）

5.2.1、产品外观:
A) 成品侧翼灯箱在外观上不容许存在气泡、裂痕、爆边、叠差、磨伤、脱胶、起翘等缺陷。（满足）
B) 成品侧翼灯箱长度、宽度和对角线尺寸容许偏差为±2mm。（满足）
C)在稳定光线下检测，成品侧翼灯箱外贴膜不得有不不大于1.6mm针眼，在四周75mm范畴内膜层容许有不大于1.6mm针眼，但每平方米不能超过3处。（满足）
D) 成品侧翼灯箱外贴膜不容许浮现斑纹和不不大于等于1.0mm斑点。（满足）
E) 成品侧翼灯箱外贴膜不容许浮现宽度不不大于0.3mm划伤。（满足）
F)成品侧翼灯箱为现场验货。（满足）

侧翼灯箱 （吸塑灯箱板+合金型材构造箱体基本）650× 650 mm（满足）
详细规定参见招标文献第五某些“店面辨认规范”D-e-01）。侧翼灯箱构造及制作工艺 (铝合金喷塑钢板边条,宽度50mm,日光灯管3只,电子镇流器) （满足）

序号
材 料 名 称
颜 色
透 光 性
物理参数
1
灯箱体（亚克力）
洁白
透光均匀（打灯）
25%-29%
2
贴膜
见中华人民共和国移动VI设计
透光均匀无色斑
－
3
铝合金喷塑钢板边条
----------
－
－
4
不锈钢支架
金属色
－
－

5.2.2.、技术某些
5.2.2.1、厚度（满足）
序号
材 料 名 称
厚 度
锻造级
1
灯箱体（亚克力）
>=2.5mm
是
2
贴膜
0.08 to 0.10 mm
是
3
铝合金喷塑钢板边条
>=2.5mm
是
4
不锈钢支架
Ø25、>=1.2mm厚
是

备注：该厚度（0.08 to 0.10 mm）含背胶厚度。

5.2.2.2 、拉伸强度（满足）
序号
材 料 名 称
拉伸强度
1
贴膜
拉伸强度(23 摄氏度)0.9 kg/cm

5.2.2.3、粘性（满足）
序号
材 料 名 称
粘性
1
贴膜
0.7 kg/cm

5.2.2.4、尺寸稳定性（满足）
序号
材 料 名 称
尺寸稳定性
备 注
1
灯箱体（亚克力）
-
－
2
贴膜
0.4mm
面材尺寸收缩率不不不大于1mm。采用贴膜工艺，则贴膜拼缝不大于3.5mm

5.2.2.5、户外耐侯性（满足）
序号
材 料 名 称
户外耐侯性
备 注
1
灯箱体（亚克力）
>=5年
不不大于5年；其配套组合在质量保证期内符合如下规定：
1 整体不褪色(灯箱体白色、贴膜、铝合金喷塑钢板边条色彩,先后色差不超过5%)
2 不变黄
3 无任何发霉现象
4 无破裂\渗水
5 贴膜不脱胶,起翘
6 良好抗水性
2
贴膜
>=5年
3
铝合金喷塑钢板边条

5.2.2.6、成品侧翼灯箱有关配件（满足）
序号
材 料 名 称
数量
级别或产地
1
日光灯管
3只(依照设计需要可增减)
进口优质产品
2
电子镇流器
1只(依照设计需要可增减)
进口优质产品
3
固定板
依照设计需要
3mm厚不锈钢板
4
固定螺栓
依照设计需要
不锈钢
5
膨胀螺栓
依照设计需要
国产优质产品
6
包装箱
1只(小零件分别包装，置于箱内)
纸质箱体，有填充物保护成品灯箱。
