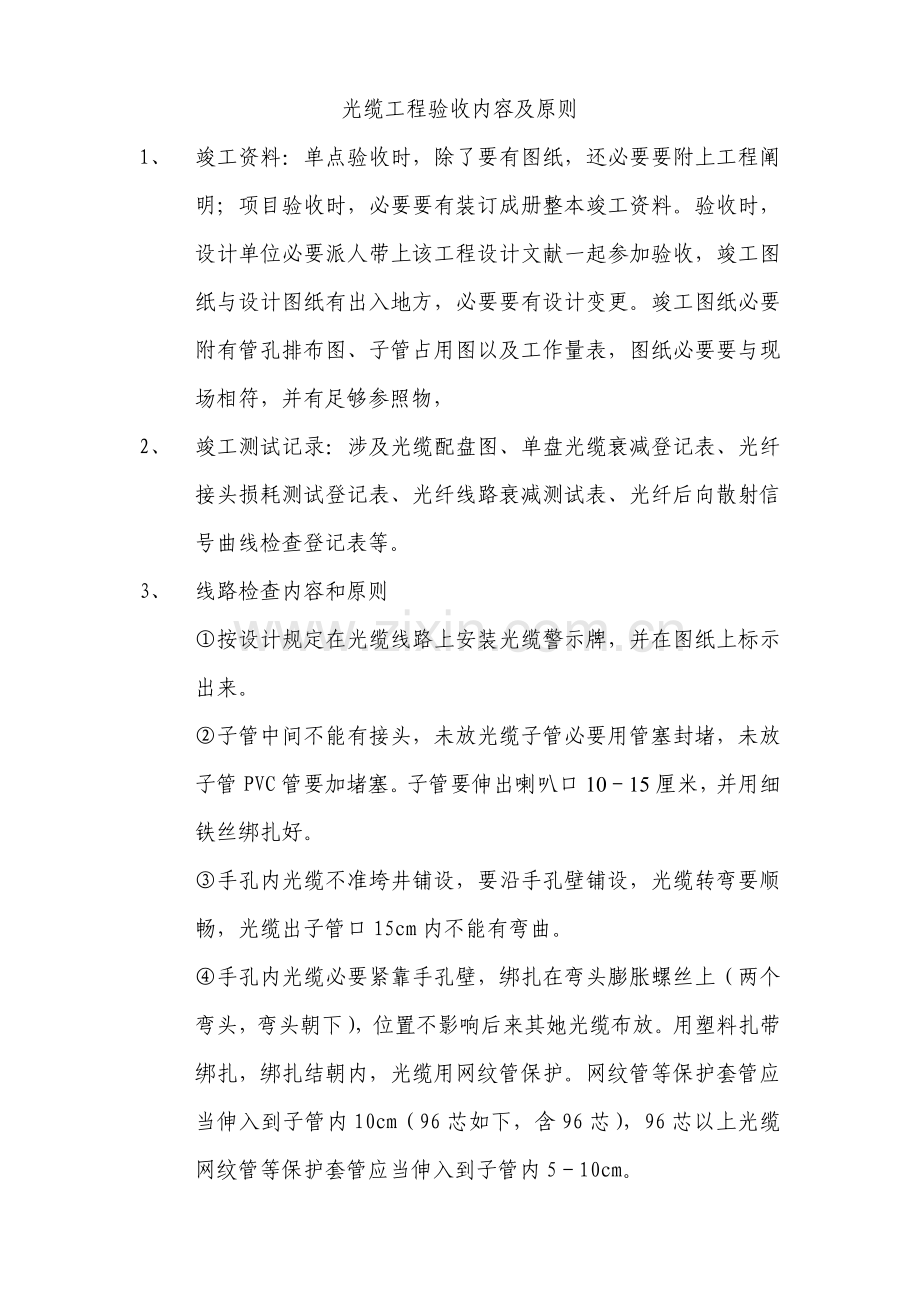

光缆工程验收内容及原则
1、 竣工资料：单点验收时，除了要有图纸，还必要要附上工程阐明；项目验收时，必要要有装订成册整本竣工资料。验收时，设计单位必要派人带上该工程设计文献一起参加验收，竣工图纸与设计图纸有出入地方，必要要有设计变更。竣工图纸必要附有管孔排布图、子管占用图以及工作量表，图纸必要要与现场相符，并有足够参照物，
2、 竣工测试记录：涉及光缆配盘图、单盘光缆衰减登记表、光纤接头损耗测试登记表、光纤线路衰减测试表、光纤后向散射信号曲线检查登记表等。
3、 线路检查内容和原则
①按设计规定在光缆线路上安装光缆警示牌，并在图纸上标示出来。
②子管中间不能有接头，未放光缆子管必要用管塞封堵，未放子管PVC管要加堵塞。子管要伸出喇叭口10－15厘米，并用细铁丝绑扎好。
③手孔内光缆不准垮井铺设，要沿手孔壁铺设，光缆转弯要顺畅，光缆出子管口15cm内不能有弯曲。
④手孔内光缆必要紧靠手孔壁，绑扎在弯头膨胀螺丝上（两个弯头，弯头朝下），位置不影响后来其她光缆布放。用塑料扎带绑扎，绑扎结朝内，光缆用网纹管保护。网纹管等保护套管应当伸入到子管内10cm（96芯如下，含96芯），96芯以上光缆网纹管等保护套管应当伸入到子管内5－10cm。

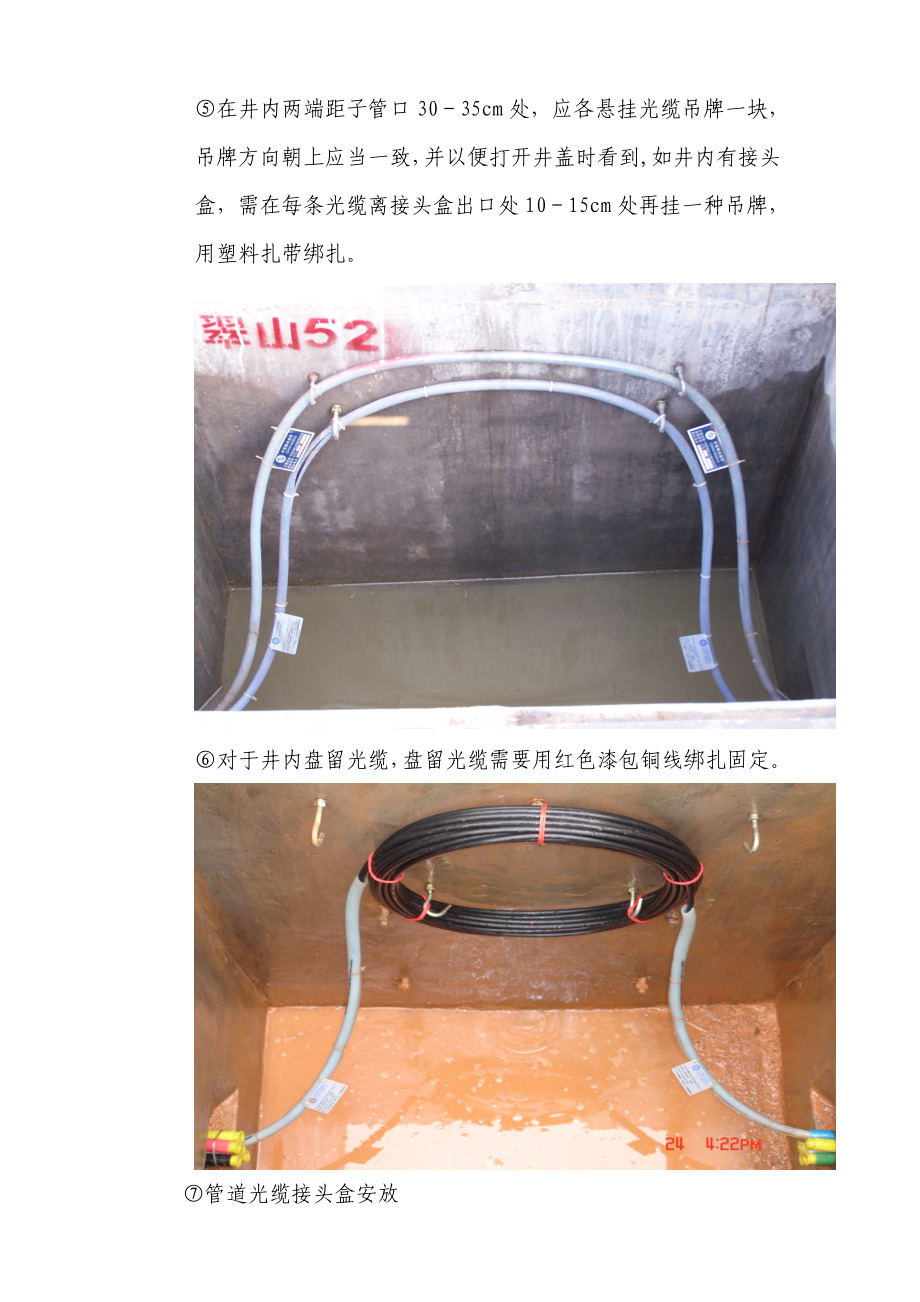

⑤在井内两端距子管口30－35cm处，应各悬挂光缆吊牌一块，吊牌方向朝上应当一致，并以便打开井盖时看到,如井内有接头盒，需在每条光缆离接头盒出口处10－15cm处再挂一种吊牌，用塑料扎带绑扎。

⑥对于井内盘留光缆，盘留光缆需要用红色漆包铜线绑扎固定。

⑦管道光缆接头盒安放
（a）人孔内光缆接头盒安装位置应符合设计规定，接头应有定位办法，安装牢固。

（b）人孔内光缆余长应盘绕、捆扎整洁，将盘好余长光缆采用挂钩或盘架固定在人孔壁上，用单枝红扎线绑扎。
（c）光缆割接工程后，受影响基站、机房、汇接环纤芯分派表都需要更新。
⑧架空和吊空光缆检查内容和原则：
1、架空光（电）缆引上保护：电杆安装引上钢管，位置、高度、弯头等安装应安全、牢固，符合技术规定。
2、转弯处电杆或接近路边电杆底部需喷上红白相间标志。

3、架空光缆接头盒安放
（a）架空光缆接头盒应采用抱箍式固定架与电杆安装牢固。
（b）架空光缆接头处：光缆预留长度应不少于12米；光缆余长应采用金属盘架，将光缆盘、扎好，在电杆上安装架空横担，将光缆盘架安装在横担上。
4、架空光缆每档必要设立“伸缩弯” 。

5、架空光缆必要平直，挂钩在吊线上搭扣方向要一致；挂钩间距按1米悬挂3个进行施工。
6、架空光缆过路处必要悬挂警示牌。
7、架空光缆在“三线交越”处，必要用塑料保护套管进行保护，并对保护套管进行绑扎固定，挂警示牌，保护两端必要超过交越范畴水平距离1.5米。
8、线路在与10千伏以上电力线交越时，两侧电杆应装避雷线。

9、墙壁上吊空光缆必要用吊钩固定，在支持点须设立“伸缩弯”，且用网纹管保护，转弯处必要悬挂吊牌。非转弯处每50米挂一种吊牌。
10、电杆编号应齐全、笔迹要清晰。
11、架设架空线路时所用吊线规格为7/2.2mm，拉线7/2.6mm.
12、架空光缆盘留处固定采用三角固定法。
⑨光缆引上:
1、基站引上光缆必要采用吊线牵引，PVC管绑扎应顺直。
2、引上钢管必要采用抱箍固定牢固，钢管口处应用防火泥封堵，空闲子管堵塞子管塞，避免杂物入内，引上钢管长度为3米。并在钢管上喷上“中华人民共和国移动通信”字样和标志。

4、 基站光缆必要从机房馈线孔进入局内，同步光缆入机房前应作好“滴水弯”，馈线孔应当用防火泥封堵。引上处应悬挂光缆吊牌，吊牌要便于辨认。

5、 机房光缆检查内容和原则
（1）、所有非阻燃线缆室内某些，均须缠绕2层PVC阻燃粘胶带。
（2）、光缆在机架内盘绕应不不大于规定曲率半径，同步在每个转弯处应设立光缆吊牌。
（3）、光缆在基站机房内不作盘留，但需要在局前井盘留余缆。
（4）、光缆在ODF架（含综合架，下同）内、走线架上、转弯处悬挂光缆吊牌，吊牌方向应一致，文字方向朝外，吊牌要便于辨认。

（5）、光缆加强芯须固定在ODF架地线排上，光缆保护铝箔也需通过黄绿色地线（8mm）接到地线排上。
（6）、固定好光缆正面需要用扎带绑好光缆局向标签，标签需用白色纸打印并过塑，注意要标明光缆A、B向。
（7）、光缆在ODF架引出末端光纤束只需套上塑料软管，不需要再套上蛇皮软管。

（8）、光缆成端后，在光缆终端框面板上必要按规定贴好光缆纤芯标签，标签贴在终端筐门里面，光缆纤芯资料必要精确。

9、机房内地线检查：①所有机架、机柜接地应当符合规范和设计规定，接地牢固，接地线不能并接。地线使用16mm2黄绿色漆包电缆，在两段必要通过铜耳固定。

②ODF架必要接地，地线从ODF架处引出，接到机房地线排上，用铜耳固定好，并用黄色标签纸打上地线标签（需过塑）固定在地线上。
③光缆在ODF架内必要做接地，光缆加强芯固定接在ODF架光缆地线排上；ODF光缆地线排与ODF机框用地线相连，并用黄色标签纸打上地线标签（需过塑）固定在地线上，不需单独引接到机房地线排。

（10）光缆成端和测试检查：①光缆成端应用OTDR进行监测，成端损耗应不大于0.5dB；终端盒余纤收容盘纤符合技术规定；

②光缆纤芯规定100％测试，中继段衰减规定如下：
1550nm<0.22dB/km ，1310nm<0.36dB/km。
