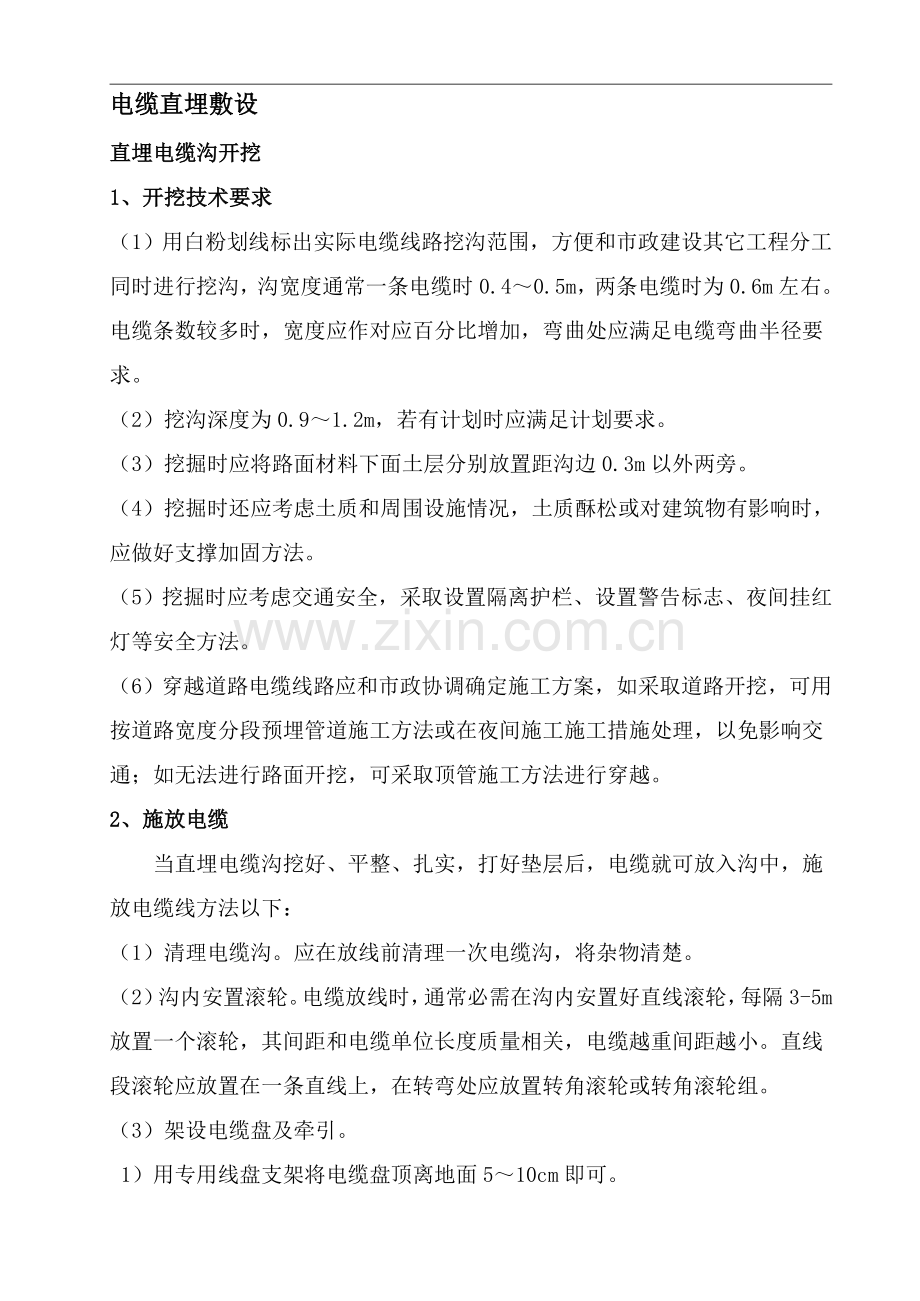

电缆直埋敷设
直埋电缆沟开挖
1、开挖技术要求
（1）用白粉划线标出实际电缆线路挖沟范围，方便和市政建设其它工程分工同时进行挖沟，沟宽度通常一条电缆时0.4～0.5m，两条电缆时为0.6m左右。电缆条数较多时，宽度应作对应百分比增加，弯曲处应满足电缆弯曲半径要求。
（2）挖沟深度为0.9～1.2m，若有计划时应满足计划要求。
（3）挖掘时应将路面材料下面土层分别放置距沟边0.3m以外两旁。
（4）挖掘时还应考虑土质和周围设施情况，土质酥松或对建筑物有影响时，应做好支撑加固方法。
（5）挖掘时应考虑交通安全，采取设置隔离护栏、设置警告标志、夜间挂红灯等安全方法。
（6）穿越道路电缆线路应和市政协调确定施工方案，如采取道路开挖，可用按道路宽度分段预埋管道施工方法或在夜间施工施工措施处理，以免影响交通；如无法进行路面开挖，可采取顶管施工方法进行穿越。
2、施放电缆
当直埋电缆沟挖好、平整、扎实，打好垫层后，电缆就可放入沟中，施放电缆线方法以下：
（1）清理电缆沟。应在放线前清理一次电缆沟，将杂物清楚。
（2）沟内安置滚轮。电缆放线时，通常必需在沟内安置好直线滚轮，每隔3-5m放置一个滚轮，其间距和电缆单位长度质量相关，电缆越重间距越小。直线段滚轮应放置在一条直线上，在转弯处应放置转角滚轮或转角滚轮组。
（3）架设电缆盘及牵引。
1）用专用线盘支架将电缆盘顶离地面5～10cm即可。

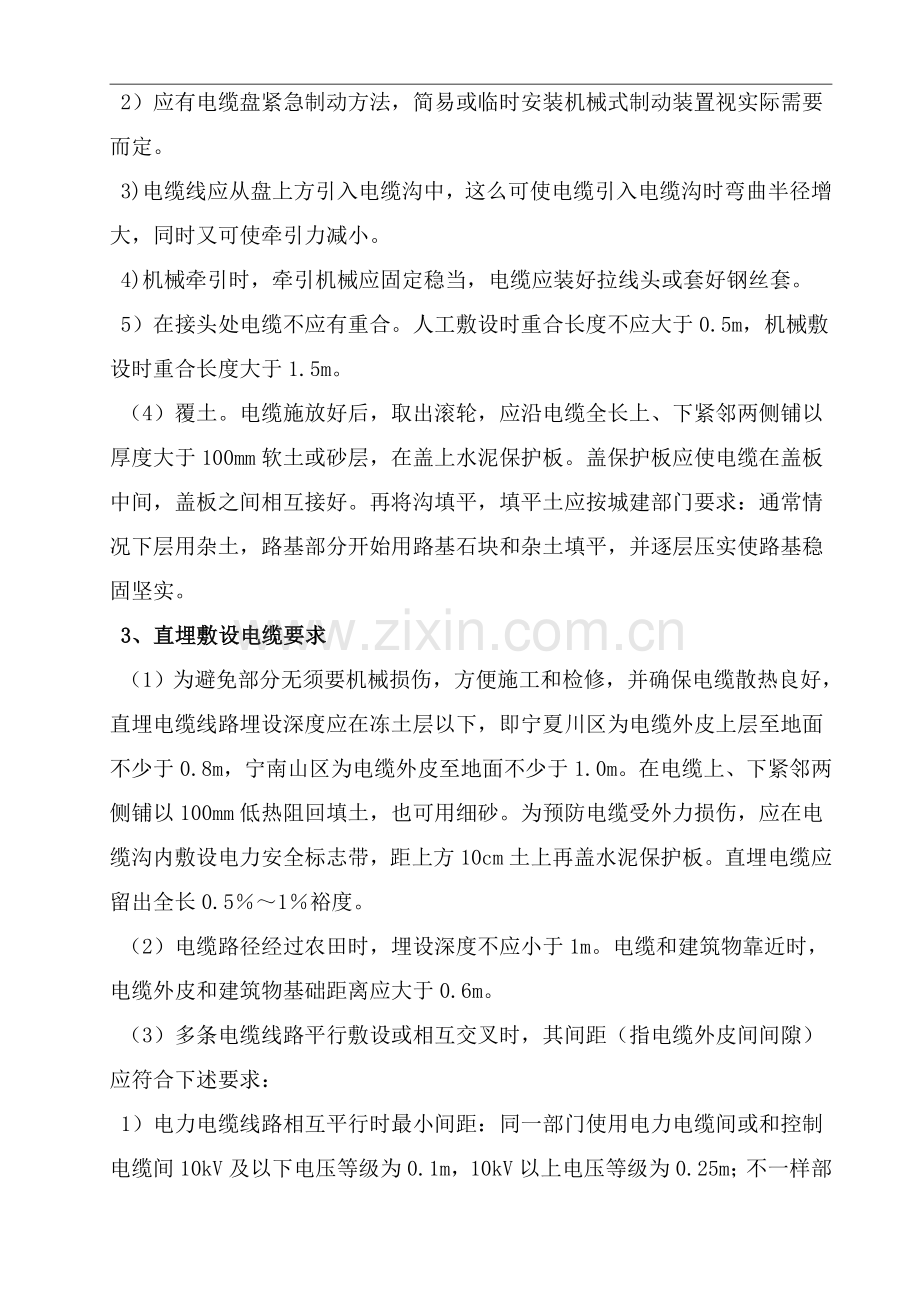

2）应有电缆盘紧急制动方法，简易或临时安装机械式制动装置视实际需要而定。
3)电缆线应从盘上方引入电缆沟中，这么可使电缆引入电缆沟时弯曲半径增大，同时又可使牵引力减小。
4)机械牵引时，牵引机械应固定稳当，电缆应装好拉线头或套好钢丝套。
5）在接头处电缆不应有重合。人工敷设时重合长度不应大于0.5m，机械敷设时重合长度大于1.5m。
（4）覆土。电缆施放好后，取出滚轮，应沿电缆全长上、下紧邻两侧铺以厚度大于100mm软土或砂层，在盖上水泥保护板。盖保护板应使电缆在盖板中间，盖板之间相互接好。再将沟填平，填平土应按城建部门要求：通常情况下层用杂土，路基部分开始用路基石块和杂土填平，并逐层压实使路基稳固坚实。
3、直埋敷设电缆要求
（1）为避免部分无须要机械损伤，方便施工和检修，并确保电缆散热良好，直埋电缆线路埋设深度应在冻土层以下，即宁夏川区为电缆外皮上层至地面不少于0.8m，宁南山区为电缆外皮至地面不少于1.0m。在电缆上、下紧邻两侧铺以100mm低热阻回填土，也可用细砂。为预防电缆受外力损伤，应在电缆沟内敷设电力安全标志带，距上方10cm土上再盖水泥保护板。直埋电缆应留出全长0.5％～1％裕度。
（2）电缆路径经过农田时，埋设深度不应小于1m。电缆和建筑物靠近时，电缆外皮和建筑物基础距离应大于0.6m。
（3）多条电缆线路平行敷设或相互交叉时，其间距（指电缆外皮间间隙）应符合下述要求：
1）电力电缆线路相互平行时最小间距：同一部门使用电力电缆间或和控制电缆间10kV及以下电压等级为0.1m，10kV以上电压等级为0.25m；不一样部门使用电力电缆线路（包含通讯电缆）相互间为0.5m。若电缆穿入管中或用隔板隔开时，其间距可降为0.1m。
2）电力电缆相互交叉时，高电压等级电缆应敷设在低电压等级电缆下面，其最小净距离为0.5m，若交叉点前后1m电缆穿入管中或用隔板隔开时，其间距可降为0.25m。电缆线路平行和交叉时要保持一定距离原因：①为了预防电缆线路施工检修时误伤邻近电缆现象发生；②为了预防电缆线路发生故障时，烧坏邻近电缆；③电缆线路间太近时会使散热不易而影响电缆线路载流量。
（4）电缆和其它管线靠近和交叉时近距离大于下列要求：
1）电缆和热力管道靠近时最小净距离为2m。当热力管道用绝热材料全包，电缆敷设地点土壤在任何时间内不超出正常温升10℃条件下，可将净距离将为0.25m。
2）电缆和可燃气体及易燃液体管道靠近时最小静距离为1m。
3）电缆和其它管道靠近时最小近距离为0.5m。
4）电缆和多种管道交叉时最小净距离为0.5m。
5）严禁将电缆线路平行敷设在管道或另一条电缆正上方或正下方。
（5）电缆和城市街道、公路或铁路交叉式，或穿过有载重车辆出入大门口和进入建筑物墙角时，应将电缆敷设在管道内。管内径不应小于电缆外径1.5倍且大于100mm。
（6）顶管技术要求以下：
1）顶管距铁路轨底应大于1.5m，距公路面深度大于1m，未取得铁路局同意，不能挖掘铁轨路基。
2）顶管距街道路面深度不下于1m。
3）顶管距排水沟底深度大于0.5m。
4）跨越公路或轨道管长，通常在两端各伸出2m。穿越城市街道管长应伸出路面。
（7）每管宜穿1根电缆。有特殊要求时可采取特殊导引方法。
（8）电缆线路和铁路平行敷设时，为了降低振动对金属护套损坏和便于检修，相互间最小净距离为4m。
（9）电缆线路和电气化铁路平行敷设时，为预防电化学腐蚀电缆，相互间最小净距离大于10m。电缆线路和公路平行敷设时，相互间最小净距离大于1m。
（10）电缆和树木主干距离，通常宜小于0.7m，如城市绿化部分地域达不到此要求时。可采取方法，由双方协商处理。
（11）直埋电缆线路引入隧道、工井或建筑物内时，应穿入管中。为了预防进水和小动物进入，应将管口用防火泥封堵好。
（12）电缆从地下或电缆沟等处引出到地面时，为了预防外力机械损坏，在地上2m和地下0.3m段，应有金属管或罩加以保护。
（13）地下并列敷设电缆线路，其中间接头位置应相互错开，其间净距大于0.5m，其位置不宜设在道路交叉口、地下管线相交处、车辆进出较多大门口、车行道和行人较多巷口。
（14）敷设电缆位置必需在线路上埋设电缆标桩，要求在电缆线路转弯处、接头处和直线部分每隔50～100m处，各埋设一个标桩。
（15）直埋电缆应采取铠装和防腐层护套电缆。
（16）有腐蚀性土未经处理不得埋填电缆沟。
（17）电缆保护管通常选择高压电力电缆保护套管（PVC-C、PE），并加装托架。
（18）跨路管材埋深通常顶管离地面1m及以上。
（19）铠装电缆两端应在铠装金属上焊接或绑扎铜软线后作可靠接地，接地电阻小于10Ω。
（20）电缆保护管选择。保护管为内径大于电缆外径1.5倍PVC-C或PE保护管，而且管内径不得小于75mm，管子内壁光滑五毛刺，穿完电缆后管口封堵。
4、10kV及以下直埋电缆沟尺寸见下表
电缆沟底宽度
B(mm)
10kV及以下电力电缆根数
0
1
2
3
4
5
6

10kV及以下电力电缆根数
0

350
380
510
640
770
900
1
350
450
580
710
840
970
1100
2
500
600
730
860
990
1120
1250
3
650
750
880
1010
1140
1270
1400
4
800
900
1030
1160
1290
1420
1550
5
950
1050
1180
1310
1440
1570
1800
6
1100
1200
1330
1460
1590
1720
1850
注：电缆沟转90°～120°弯时，转弯处宽度按表中加大200mm。
