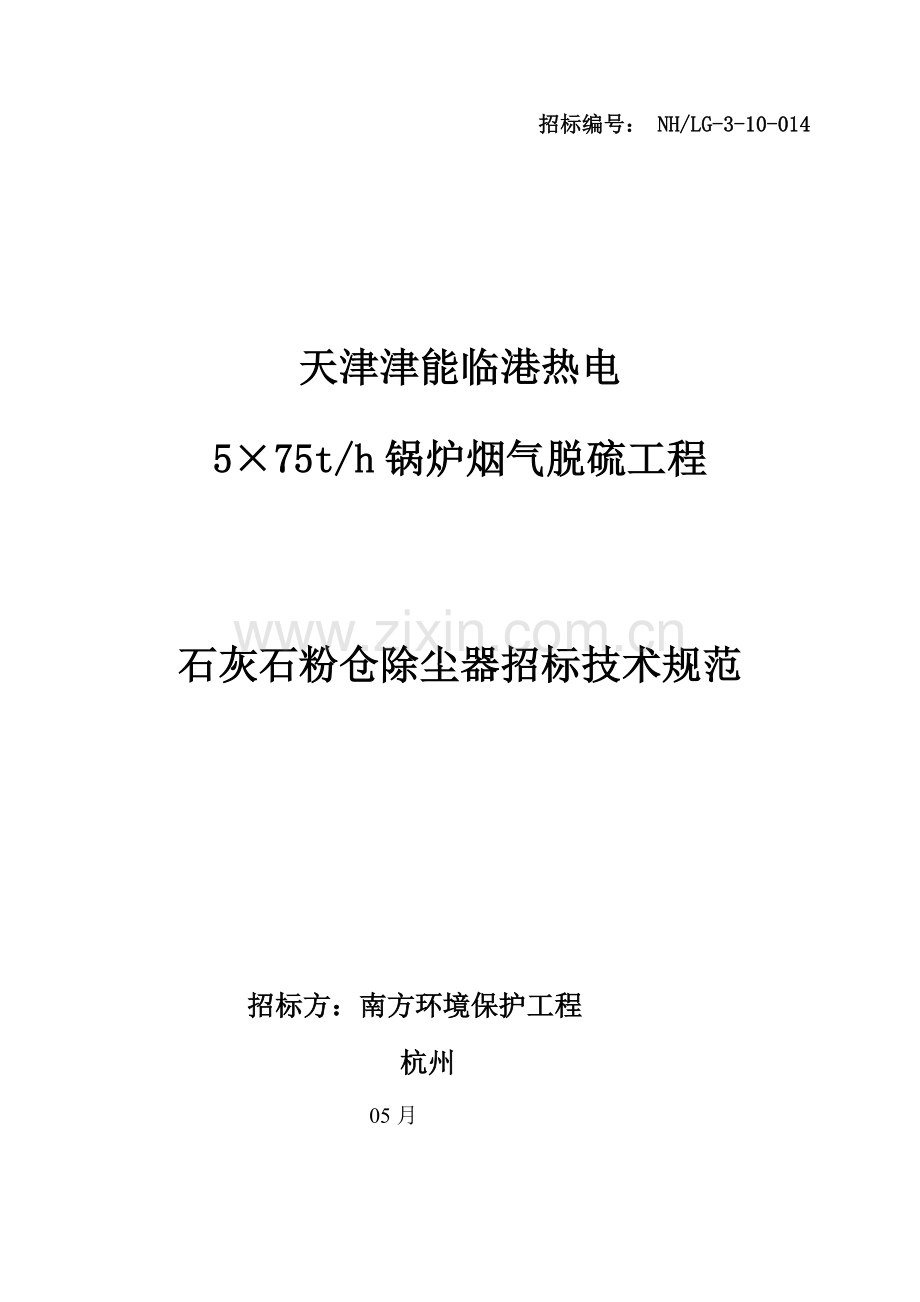

招标编号： NH/LG-3-10-014

天津津能临港热电
5×75t/h锅炉烟气脱硫工程

石灰石粉仓除尘器招标技术规范

招标方：南方环境保护工程
杭州
05月

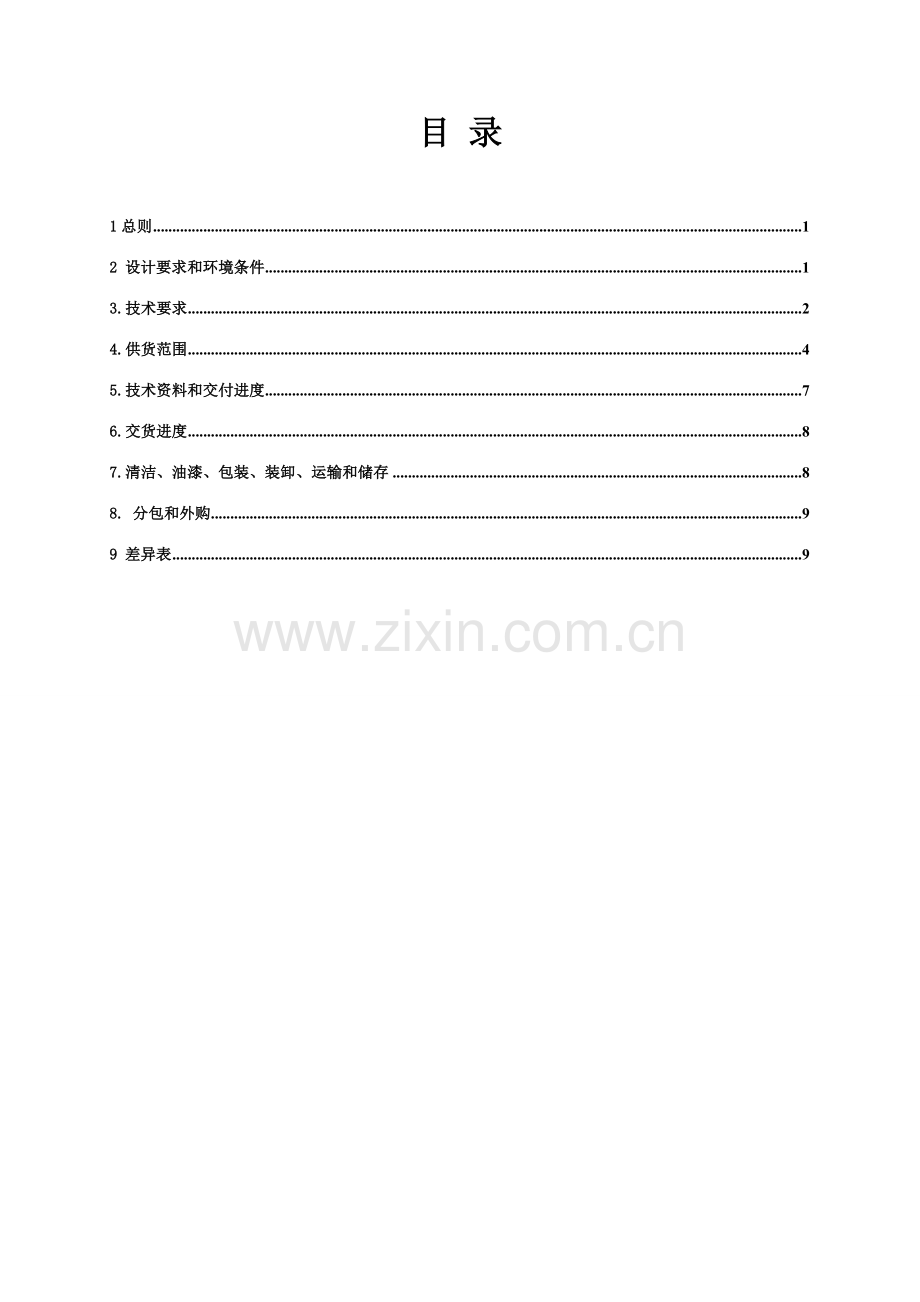

目 录

1总则 1
2 设计要求和环境条件 1
3.技术要求 2
4.供货范围 4
5.技术资料和交付进度 7
6.交货进度 8
7.清洁、油漆、包装、装卸、运输和储存 8
8. 分包和外购 9
9 差异表 9

1总则
1.1本技术规范用于天津津能临港热电5×75t/h锅炉烟气脱硫工程布袋除尘器设备工程设计、制造、包装和运输、装配、安装督导、质量确保、调试督导、培训、文件等方面技术要求。
1.2 脱硫系统采取石灰石—石膏湿法脱硫工艺，两炉一塔+三炉一塔部署方案
1.3 此次招标布袋除尘器置于石灰石粉仓顶，用于石灰石粉仓除尘。
1.4 外购成品石灰石粉用罐车送至脱硫岛，经过空压机产生压缩空气使石灰石粉流态化送入石灰石粉仓。
1.5 石灰石粉仓设置两台流化风机，流化风加热后进入粉仓锥底。
2 设计要求和环境条件
2.1 石灰石粉分析资料
序号
石灰石成份
单位
设计石灰石粉
备注
1
烧失量
%
41.14

2
CaO
%
52.0

3
MgO
%
1.57

4
SiO2
%
2.48

5
Al2O3
%
0.85

6
Fe2O3
%
0.84

7
其它
%
1.12

8
粒径

90%经过250目

2.2 选型资料
序号
项目
规格
备注
1
石灰石粉仓
直径：4.8m，直段高：4.8m；锥段高：4.2m，双锥式，有效容积95m3。

2
流化风
风量150m3/h，压力50kpa

3
罐车风量
9m3/min

2.3设备运行方法、运行条件及参数（空白处由投标方填写）
参数
内容
参数
备注
石灰石粉仓除尘器

型号

风量

介质

过滤面积

数量
1台

3.技术要求
3.1机械技术要求
3.1.1除尘后，排至室外空气含尘浓度小于50mg/m3。
3.1.2布袋除尘器及其配套辅助设备整体寿命为30年，布袋实际使用寿命为≥2年。
3.1.3投标方提供设备，满足招标方提出相关除尘器设计设计参数，并能在招标方提供厂址、气象、粉尘条件下长久安全运行。
3.1.4投标方所提供备品、备件及专用工具含有通用性和可交换性。除尘器设有开关方便检修门。
3.1.5清灰方法采取压缩空气脉冲喷吹清灰作业，压缩空气气源由招标方提供，采取仪用压缩空气，具体压缩空气用量、压力由投标方依据自己产品提出，经招标方确定。
3.1.6在距除尘器外1米处测得噪声值不得超出85dB(A)。
3.1.7除尘器壳体上最少设置1个检验门，方便于观察和检修，检验门均压紧不漏气。
3.2 电气部分技术要求
3.2.1电动机设计和结构, 必需和它所驱动设备运行条件和维修要求一致。并符合IEC和GB及DL行业相关标准。
3.2.2电动机采取三相鼠笼异步风冷电动机。
3.2.3电动机额定频率为50Hz，交流电动机能够在满负荷，频率改变在±5％额定频率， 或在额定频率下电压改变在±10％额定电压，或电压和频率同时改变绝对值之和在10％，且频率改变±5％以内时， 运行无故障。
3.2.4当电压为额定,且电源频率和额定值偏差不超出±1%时,电动机能输出额定功率。
3.2.5当电动机运行在设计条件下时， 电动机额定出力大于拖动设备120％。
3.2.6电动机必需能在70%额定电压和额定频率下自开启, 并加速所开启设备。
3.2.7在设计环境温度下, 电动机能承受全部热应力和机械应力。当端电压保持在额定值100%时, 电动机能达成满意运转性能。
3.2.8电动机开启电流, 假如没有得到需方同意, 不得超出额定电流650%。
3.2.9电机采取Y系列形式，防护等级IP55，绝缘等级为F级，温升按B级考评，要求电机有过流和断电保护，电机绕组经真空浸渍处理和环氧树脂密封. 电机使用寿命不少于30年。电机为连续工作制。
3.2.10任何通风口滤网能拆装, 并抗腐蚀。
3.2.11电动机有固定需方接地导线适宜装置。若采取螺栓连接, 在金属垫片或是电动机底座上, 有足够数量螺栓确保连接牢靠。
3.2.12电动机接线盒方位, 按需方要求。
3.2.13导线接地装置在电动机主接线盒一侧, 或在卧式电动机后端底座周围。
3.2.14电动机轴承结构是密封, 能隔绝污物和水, 并不使润滑剂进入线圈。
3.2.15轴承使用寿命和电动机直连轴承不少于。
3.2.16供方提供接线盒, 装在电动机底座上。该接线盒能沿对角线分开, 并可从电动机上拆下来。在接线盒内标明电动机相序，旋转方向标识在铭牌上。
3.2.17接线盒能防日晒雨淋和抗腐蚀。
3.2.18电动机全部引线, 全部接到各自接线盒, 并要求带有合适标识和识别符号。
3.2.19电动机内部引线孔足够大, 使和引线相连任何接头全部能经过。
3.2.20电动机有吊环或其它起吊设施, 使电动机能够简便安全地起吊。
3.2.21电动机有标牌。标牌上标注电动机名称、型号、接线方法和额定数据, 如额定功率、额定电压、额定电流、额定频率、额定转速、转动方向、防护等级和绝缘等级等, 还要标写制造厂家、出厂编号和出厂年月。
3.2.22由投标方成套提供就地控制柜，其设计制造及内部元件选型应得到招标方确定，关键元件应采取合资厂产品。
3.2.23柜体采取镀锌钢质材料，内外颜色统一采MUSELL 5Y7/1 锤纹烤漆。柜体防护等级不低于IP54。
3.3 仪控部分技术要求
3.3.1脉冲阀采取进口产品，脉冲阀膜片寿命要求在100万次以上，并确保备件长久供给。
3.3.2布袋除尘器控制方法采取专用脉冲控制仪控制，布袋除尘器信号纳入DCS。
3.3.3投标方就地控制箱需预留至DCS接点，全部信号采取无源触点,接点容量AC220V,5A。
3.3.4电源盘及配电箱内关键电气组件：接触器采取B系列产品，热过载继电器选择T系列产品，继电器选择OMRON产品。配电回路保护组件采取空气开关采取施耐德产品。其它组件全部采取其系列中性能可靠近三年来普遍使用新产品。操作按钮、开关、信号灯选择国产优质产品。接线端子采取魏德米勒产品。
4.供货范围
4.1投标方供货范围
A石灰石粉仓除尘器进出料口配对法兰（包含反法兰）连接螺栓及其紧固件、支撑架
B石灰石粉仓除尘器包含本体及其附件；
C (假如有请单独报价)维护平台、爬梯、护栏，包含进出口风道及风机；
D 电控设备：包含电气配电箱、就地控制柜；
E 设备安装后一道表漆；
F 备品备件及专用工具；
除尘器本身操作平台（假如有）由投标方提供，PLC柜电缆由招标方敷设，投标方负责接线及调试。
投标方依据以上范围列出具体供货清单（投标方可对下表中内容进行修改、补充完善）：
序号
名称
规格和型号
单位
数量
生产厂家
备注
1
除尘器本体

台

2
脉冲阀

件

3
离心风机

台

4
主电机

台

5
圆筒滤袋

只

7
滤笼

只

8
气包

台

9
汽水分离器

台

10
减压阀

只

11
扶梯、平台

套

12
脉冲仪

套

13
控制箱

只

14
压力开关

只

4.2投标方设计数据
投标方填写。除尘器最少包含以下部分，不足投标方请补充。
设备规范
参数
备注
脉冲袋式除尘器

石灰石仓粉仓除尘器
台数
1台

型号

运行方法

处理风量

过滤面积

过滤风速

漏风率

排放浓度
≤50mg/Nm3

除尘效率

喷吹压力

喷吹时间

喷吹间隔

滤袋材质

滤袋规格:Φ

滤袋规格:Φ
布重 g/m2 厚度 mm
透气率 m3/ m2min 抗裂强度经向 N纬向 N耐温 ℃

滤袋数量

清灰方法

箱体耐压等级

设备阻力

配用风机型号

转速

风量

全压

内效率%

配用电机型号/功率

电机防护等级/绝缘等级

电磁控制脉冲阀型号、数量

脉冲控制仪
工作压力：
电源电压：
工作温度：
动作次数：
数 量：
制造厂家：

电控柜外形尺寸：

设备外形尺寸：

设备重量

安装地点
石灰石仓粉仓顶

4.3备品备件
-- 投标方应分别列出易耗品、随机备品备件、十二个月运行和维护必需备品备件清单及
备品备件清单
随机备品备件清单:
序号
名称
规格和型号
单位
数量
生产厂家
备注
1

2

十二个月运行和维护必需备品备件清单:
序号
名称
规格和型号
单位
数量
生产厂家
备注
1

4.4专用工具
投标方应提供全部安装和检修所需专用工具和消耗材料等，并提供具体供货清单。
专用工具清单
序号
名称
规格和型号
单位
数量
生产厂家
备注
1

2

3

4.5设备运行首次用油清单
序号
油品名称
添加部位
数量
单位
备注
1

千克

4.6具体仪表和控制系统清单
序号
名称
型式规范
单位
数量
生产厂商/产地
用途及备注
1

只

2

只

仪表按下表选型
序号
名称
类型
供给商
1
变送器
包含压力计、差压、液位等
1. EMERSON
2. YAKOGAWA
2
逻辑开关

1. E+H
2. SOR
3. DE
3
就地压力指示表
Y-150，精度1.5级及法兰隔膜压力表等
1. 重庆川仪
2. 上海自动化仪表厂
3. 西安仪表厂
4
电动实施机构
包含调整型和关断，一体化型
1. ROTORK
2. LIMITORQUE
5
热电阻
双支PT100分度, 三线制
1. 重庆川仪
2. 上海自动化仪表厂
3. 西安仪表厂
4.7投标书时需列出系统具体I/O数量，格式以下：
以下为脱硫岛DCS和除尘器互联I/O数量
名称
数量
AI：
4～20mA

1~5V

T/C（热电偶）

RTD（热电阻）

AO：

DI：

SOE：

PI：

DO：

累计：

5.技术资料和交付进度
5.1投标方提供资料应使用国家法定单位制即国际单位制，语言为汉字。其中提供图纸须同时提供电子文本，文字资料同时提供Word格式。
5.2投标方提供技术资料为：在协议签署后依图纸进度表提供4套技术资料供设计需要；同时提供以光盘为存放介质电子版技术文件二套。第一批设备供货前30天提供18套施工图纸；随机资料每台FGD装置二套，外加一套CAD格式光盘。完工后提供完工图纸之光盘（CAD档）并提供Auto-CAD字体，完工资料整理成册提供4套。
5.3对于其它没有列入协议技术数据清单但为工程所必需文件和资料，一经发觉，投标方应立即无偿提供。
5.4 技术协议签署后5天内，投标方立即提供满足工程设计和安装、调试所需资料和图纸：
6.交货进度
设备交货（含专用工具、备品备件）进度满足工程安装进度要求。
设备交货进度表
序号
设备/部件
名称、型号
发运地点
数量
交货时间
重量

7.清洁、油漆、包装、装卸、运输和储存
7.1油漆、清洁
设备及附件在装运前应是内外清洁。接触工艺介质设备表面应没有大污染物诸如松散颗粒、沉淀物等，表面处理达成SA2.5。
全部接嘴应封闭以预防运输过程中外界异物进入。
产品出厂前，投标方应对协议设备进行油漆。油漆颜色要求以下：
为预防腐蚀，在装运前，应对全部许可涂漆铸铁和钢表面进行车间油漆。
产品包装前涂防腐漆，方便在运输保管中起防腐作用。
7.2产品包装、运输、储存
全部外露部分有保护装置，预防在运输和储存期间损坏，全部管道端头全部有封堵。
产品包装、运输、储存符合标准GB191-90要求及国家主管机关要求，含有长途运输、数次搬运和装卸坚固包装。包装确保在运输、装卸过程中完好无损，并有减振、防冲击方法。若包装无法预防运输、装卸过程中垂直、水平加速度引发设备损坏，投标方要在设备设计结构上给予处理。包装按设备特点要求分别加上防潮、防霉、防锈、防腐蚀保护方法，以确保货物在没有任何损坏和腐蚀情况下安全运抵协议设备安装现场。产品包装前，投标方负责按部套进行检验清理，不留异物，并确保零部件齐全。
投标方所供技术文件应妥善地包装，能承受运输和数次搬运，并应预防潮气和海水（假如采取海运）侵蚀。每个技术文件邮包应装有具体目录清单。
需要现场连接螺纹孔或管座焊接孔采取螺纹或其它方法给予保护。遮盖物﹑紧固件不焊在设备上。
凡因为投标方包装不善致使货物遭到损坏时，一经证实，投标方均按相关条款要求负责立即修理、更换或赔偿（详见商务条款）。
每批货物备妥及装运车辆发出二十四小时内，投标方应用传真或电子邮件通知招标方。通知中应指明设备名称、件数、件号、重量、协议号、货运单号、设备发出日期。

8. 分包和外购
分包及外购情况表
序号
设备名称
型号
产地
分包商名称
1

2

3

9 差异表
序号
招 标 文 件
投 标 文 件
条目
简 要 内 容
条目
简 要 内 容
1

2
