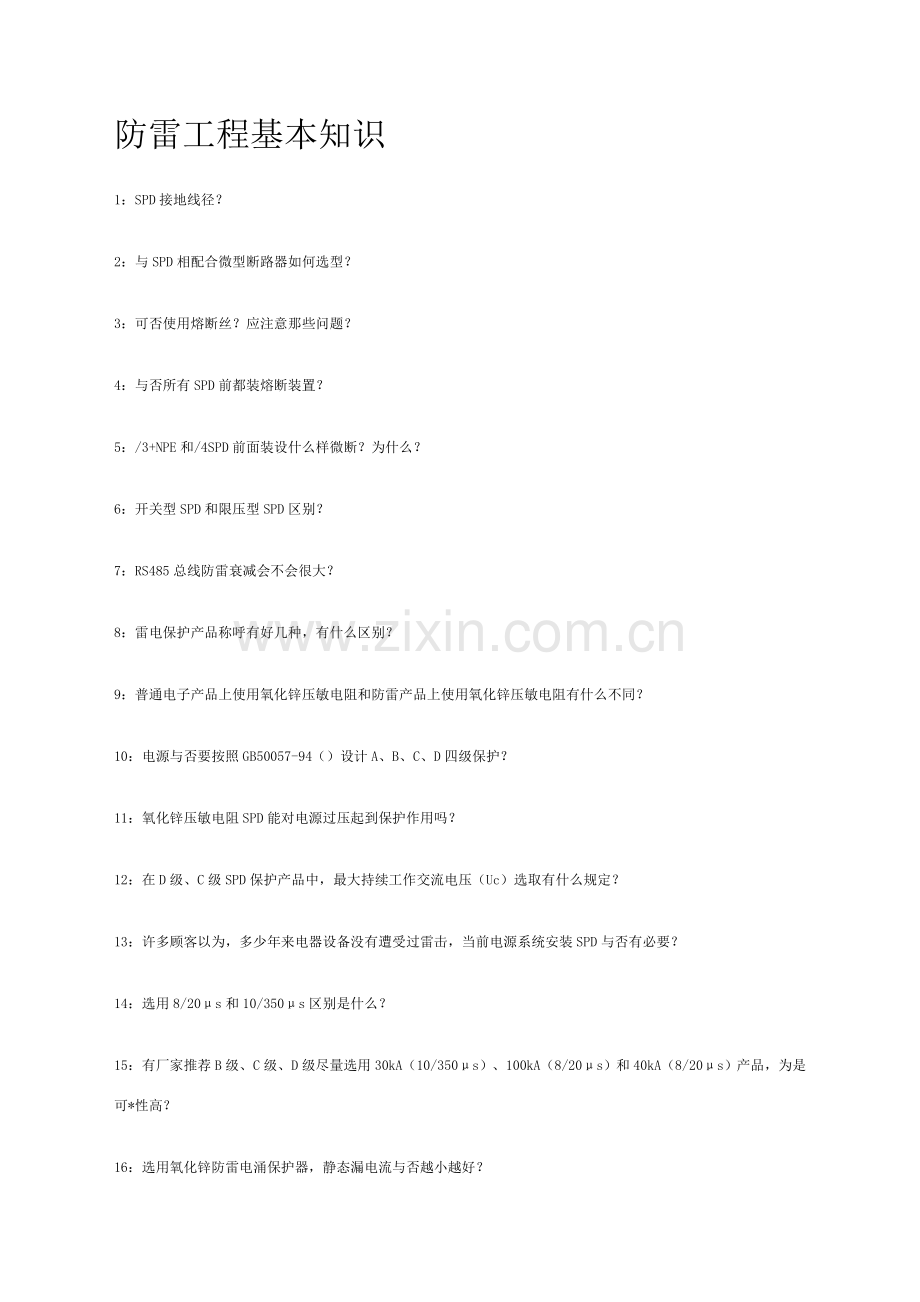

防雷工程基本知识
1：SPD接地线径？
2：与SPD相配合微型断路器如何选型？
3：可否使用熔断丝？应注意那些问题？
4：与否所有SPD前都装熔断装置？
5：/3+NPE和/4SPD前面装设什么样微断？为什么？
6：开关型SPD和限压型SPD区别？
7：RS485总线防雷衰减会不会很大？
8：雷电保护产品称呼有好几种，有什么区别？
9：普通电子产品上使用氧化锌压敏电阻和防雷产品上使用氧化锌压敏电阻有什么不同？
10：电源与否要按照GB50057-94（）设计A、B、C、D四级保护？
11：氧化锌压敏电阻SPD能对电源过压起到保护作用吗？
12：在D级、C级SPD保护产品中，最大持续工作交流电压（Uc）选取有什么规定？
13：许多顾客以为，多少年来电器设备没有遭受过雷击，当前电源系统安装SPD与否有必要？
14：选用8/20μs和10/350μs区别是什么？
15：有厂家推荐B级、C级、D级尽量选用30kA（10/350μs）、100kA（8/20μs）和40kA（8/20μs）产品，为是可*性高？
16：选用氧化锌防雷电涌保护器，静态漏电流与否越小越好？
17：为什么氧化锌压敏电阻防雷电涌保护器，通过放电后，它压敏电压发生变化？
18：有厂家说产品保护绝对可*，真是这样吗
19：氧化锌压敏电阻电涌保护器热脱扣机构是什么原理？
20：能否控制电涌保护器放电电流，使它不发生过放电损坏？
21：氧化锌压敏电阻电涌保护器压敏电压是如何定义？
22：电涌保护器印字标志Un、Up、Uc各代表什么含义？
23：为什么氧化锌压敏电阻电涌保护器标记有只标Imax，有只标In？
24：在不同接地系统，SPD3+1用法有什么区别？
25：为什么3+1不所有使用气体放电器？
26：为什么在SPD回路中要安装熔断器或断路器？
27：SPD安装在空气开关背面，在发生放电时与否会引起误动？
28：能否只安装D级SPD，节约开支？
29：雷电是如何形成？
30：什么叫跨步电压？
30：什么叫跨步电压？
31：在一类防雷中为什么在安装独立避雷针（涉及其防雷接地装置）至少距被保护建筑物之间距离≥3米。
32：什么叫均压环？在建筑防雷设计时，对均压环设计有什么规定？
33：在各类防雷中对引下线和天面网格有什么规定？
34：在高土壤电阻率地区，减少防直击雷接地装置接地电阻 宜采用什么办法？
35：什么叫雷电反击现象？如何消除反击现象？
36：金属油罐在防直击雷方面有什么规定？
37：阴极保护装置普通采用什么材料？为什么？
38：雷电防护办法涉及哪些某些？
39：直击雷防护目是什么？按当代防雷技术规定，直击雷防护采用哪些办法？
40：什么叫感应雷？感应雷防护目是什么？应采用哪些防护办法？
41：接地种类有哪些？
42：电子设备接地方式及接地电阻规定如何？
43：何谓雷电电磁脉冲？
44：在防雷区之间交界处应如何做等电位解决？
45：氧化锌避雷器工作原理是什么？
46：何谓防雷区？如何将需要保护空间划分为不同防雷区（LPZ）？ 各防雷区特性是什么
47：避雷器种类重要有哪些？
49：明敷防雷引下线近地端为什么要加以保护？
50：防雷引下线设立断接卡子目是什么？
51：运用建筑物钢筋混凝土中构造钢筋作防雷网时，为什么要将电气某些接地和防雷接地连成一体．即采用共同按地方式？
52：周边无高层建筑。低压架空线引入建筑物时，为什么要将进户杆瓷瓶铁横担接地？
53：装有避雷带屋顶上，安装风机等电气设备后，如何进行防雷办法？
54：装有避雷带水塔顶上有一只航空灯，该航空灯电源线敷设时要注意什么问题？
55：多层建筑防雷装置如何施工？
56：办理新建筑物防雷手续，须提交哪些资料？

1：SPD接地线径？
答：数据线：规定不不大于2.5mm2 ；当长度超过0.5米时规定不不大于4mm2。YD/T5098-1998。
电源线：相线截面积S≤16mm2 时，地线用S ；相线截面积16mm2≤S≤35mm2 时，地线用16mm2 ；相线截面积S≥35mm2时，地线规定S/2 ；GB 50054第2.2.9条。
2：与SPD相配合微型断路器如何选型？
答：Asafe开关型模块由于其损坏方式为开路，因而可以不用装微型断路器；第一级模块，如AM1-40，需要选用63A分断电流能力为10KAD型微型断路器；第二级模块，如AM2-20，需要选用32A分断电流能力为6.5KAC、D型微型断路器，由于其工作曲线In值不同，因而推荐使用D型；第三级模块，如AM3-10，需要选用16A分断电流能力为4.5KAC、D型微型断路器，由于其工作曲线In值不同，因而推荐使用D型。
3：可否使用熔断丝？应注意那些问题？
答：可以使用防雷熔断丝，但不能使用普通熔断丝；咱们使用防雷熔断丝，规格是VSP-100KA、70KA、40KA、20KA。防雷熔断丝是对雷电脉冲进行响应，普通熔断丝是对工频或直流电流进行响应。使用熔断丝和使用微型断路器区别在于：1、熔断丝过电流工作曲线受环境温度影响大，对过电流断开没有微型断路器可*；2、座装熔断丝在受到8/20μs雷电过电压冲击时候，会从底座中跳出来，使SPD无法正常工作；3、焊接熔断丝当SPD劣化后来，无法象微型断路器那样在不大于5s时间内断开，易发生短路和火灾危险，不符合GB 50054和GB 50057原则规定。
4：与否所有SPD前都装熔断装置？
答：不是。开关型模块由于其损坏方式为开路，因而可以不用装微型断路器等熔断装置。
5：/3+NPE和/4SPD前面装设什么样微断？为什么？
答：/3+NPESPD前装设3P微型断路器，/4SPD前装设4P微型断路器。
6：开关型SPD和限压型SPD区别？
答：开关型SPD为间隙放电型器件，其雷电能量泻放能力大，在线路上使用重要作用是泄放雷电能量；限压型SPD为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用重要作用是限制过电压。因而，普通在建筑物入口处选用如Asafe系列开关型SPD来泄放雷电能量，然后，在后级电路使用如AM系列限压型SPD来限制因前级雷电能量泻放后，在后级线路产生高过电压。两种SPD需配合使用，方能保证配电线路中设备安全。
7：RS485总线防雷衰减会不会很大？
答：不会。对于6V频率传播特性为2MHzRS485线路，其线路损耗规定不大于40dB，而咱们在该线路使用 RJ45-V11E1/4S、SR-E06V/2S、SR-E06V/4S、DB09-V11/9、DB25-V11/25等产品，其频率传播特性为10MHz下插入损耗不大于0.2dB，因而衰减不会很大，几乎没有信号衰减。
8：雷电保护产品称呼有好几种，有什么区别？
答：本质上没有什么区别，都是对浪涌电压进行放电器件，简称为SPD。依照不同应用场合，大体上可分为供电系统保护、计算机网络系统保护、过程控制保护。称为“电涌保护器”更确切。
9：普通电子产品上使用氧化锌压敏电阻和防雷产品上使用氧化锌压敏电阻有什么不同？
答：雷电保护用氧化锌压敏电阻具备放电电流大，限制电压低，具备较大能量耐受能力；而普通电子产品上使用氧化锌压敏感电阻不具备这些特点。
10：电源与否要按照GB50057-94（）设计A、B、C、D四级保护？
答：不是！IEC61643-12（考虑0.8安全系数）和GB50057-94（）把220/380电源从电源设备处到终端设备绝缘耐冲击电压额定值分为四级，既A≤6kV、B≤4kV、C≤2.5kV、D≤1.5kV，与保护分级是两回事。为了实现把浪涌电压限制在设备能承受水平内，分设几级保护完全取决于实际状况。就是说为了能实现把浪涌过电压限制在设备能承受水平内，需要几级保护就设几级保护。但一定要按逐级分流、分级保护办法，才干保证SPD即有很长寿命，又能把电源系统雷击浪涌电压限制在设备能承受水平内。
11：氧化锌压敏电阻SPD能对电源过压起到保护作用吗？
答：不能！浪涌电压是指迭加在电源上瞬间脉冲，是存在时间极短阶跃函数（几百μs）。而电源过压是指电源电压持续偏高现象，是存在时间较长稳态函数（几秒-几分钟），对称性偏高是电网波动或电网负荷浮现大变化引起，非对称偏高由电源系统浮现接地故障或单相特大负荷变动引起。SPD通流时，强大涌流在导通电阻上电压降就是被保护电压Up，这个电流能量引起SPD发热。当发热温升超过氧化锌压敏电阻极限时，将浮现不可恢复性损坏。由于浪涌电压持续时间非常短暂，因而巨大涌流引起氧化锌压敏电阻发热局限性以超过极限值，而电源过压尽管电流小，但持续时间长，MOV不久升温到损坏极限值。因而SPD不能用于电源系统过压保护！
12：在D级、C级SPD保护产品中，最大持续工作交流电压（Uc）选取有什么规定？
答：GB50057-94（）规定了在不同接地系统Uc值，生产厂家普通能提供不同级别几种Uc值供选取，对于220V/380V电源系统，考虑到电源波动性，D级普通选取Uc=275V，它限制电压Up≤1200V，在C级普通选取Uc=385V或420V，它限制电压Up≤1800V或1900V，在B级普通选取Uc=550V或510V，它限制电压Up≤2500V。有顾客提出在D级应当选取Uc=385V，理由是当发生电源接地故障引起电压升高时，不至于损坏SPD，殊不知它限制电压超过了1500V（Up≤1800V），设备将得不到较好保护。接地故障引起电源电压升高毕竟是很少浮现故障，所引起设备损坏不属于SPD保护范畴。
13：许多顾客以为，多少年来电器设备没有遭受过雷击，当前电源系统安装SPD与否有必要？
答：工作中电器发生损坏，咱们基本上怀疑厂家产品质量不行，很少从电源系统寻找因素。
70年代国内公路条件很差，即便是进口汽车故障率也非常高（使用寿命也不长），人们总是抱怨汽车质量不好，很少从公路上寻找因素。过去咱们没有较好结识浪涌电压给电器设备导致损坏，以至于许多进口电器设备导致损坏，以至于许多进口电器设备被判停用！笔者亲身经历几件事：国内一石化炼油厂98年进口了2台法国产UPS电源，用于后备电源保护，第1个月其中一台电源整流元件击穿损坏，日后几年法国同类电源均被排除使用；99年国内一内燃机厂动力控制系统西门子公司计算机接口板，多次无端损坏，检查发现IC元件击穿损坏（引脚有明显飞弧痕迹），日后几年西门子公司计算机接口板均被排除使用；国内一钢厂自备电厂2台3000kW高压电动机，2年中因操作真空断路器，操作过电压把绕组击穿损坏了3次，仅用于维修费用达80多万……类似问题比较普遍。
安装SPD是一种防止性办法，防止目，是存在着发生也许，因而对的判断发生也许就成了问题焦点。咱们不排除某些商家、厂家夸大宣传，盲目性使用SPD确有其事。
14：选用8/20μs和10/350μs区别是什么？
答：防雷击保护选用，分为4个级别，IEC61312-1规定：10/350μs是初次雷击波型，用于电源第一级（A级）保护，值得注意是这只是雷击波测试波型，而不是雷电实际波型；8/20μs是用在初次后B级、C级、D级雷击保护，两者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！
15：有厂家推荐B级、C级、D级尽量选用30kA（10/350μs）、100kA（8/20μs）和40kA（8/20μs）产品，为是可*性高？
答：避雷针已把雷电流绝大某些分流到地，剩余某些*SPD进一步分流，选型设计中比较遵从最大雷电流是210KA。
空旷场地，选用大通流能量完全有必要，如在铁路沿线使用SPD损坏率就阐明这个问题。但在工矿公司、楼堂馆所、民用住宅等都市建设中，周边建筑多，完全没有必要选用这样大规格SPD！厂家推荐往往夹着商业利益驱动！试想在几十年生活中，有多少这样大雷击？雷电流被多次分级分流后，到达终端时能量已经非常小，在D级选用10kA足矣！雷击浪涌电压通过逐级分流后，能量逐渐减少，另一方面随着线路传播，能量也在不断衰减，完全没有必要选用大通流规格SPD，使成本上升。
16：选用氧化锌防雷电涌保护器，静态漏电流与否越小越好？
答：不是！反映氧化锌压敏电阻电涌保护器重要技术指标之一是在多次额定通流后漏电流变化率，而不是初始漏电流大小，一种合格SPD初始漏电流普通不不不大于40μA。多数国产电涌保护器，初始漏电流都很小（多数不大于5μA），但承受额定通流放电后，漏电流开始增大，并且随着放电次数增长，漏电流持续增大加，当漏电流增长到一定值时，SPD开始发热，劣化速度变快，极易引起火灾，这是非常危险！多数进口电涌保护器初始漏电流都比较大（5-30μA），但经受多次额定通流放电后，漏电流确增长很少，这是非常重要指标。漏电流变化大电涌保护器，安全性、可*性及使用寿命都较低，漏电流变化率越低，电涌保护器使用安全性和可*性以及使用寿命越高。
17：为什么氧化锌压敏电阻防雷电涌保护器，通过放电后，它压敏电压发生变化？
答：氧化锌压敏电阻在大电流放电状态时，某些晶界层会遭到永久性破坏，如果遭到破坏晶界层呈破裂性质，那么压敏电压向-方向（减少方向）发展，漏电流增长较快；如果遭到破坏晶界层呈破裂性质，那么压敏电压向+方向（增长方向）发展，漏电流增长很少，多数进口氧化锌压敏电阻电涌保护器在大电流放电后，压敏电压向+方向（增长方向）发展，漏电流变化率很小。
18：有厂家说产品保护绝对可靠，真是这样吗？
答：这取决于雷电发生状况，雷击能量很难预计有多大，可以必定说，对于直接落雷，很难有什么保护器能逃脱损坏，厂家承诺不知有什么根据。保护也许性一方面来自保护元件，另一方面来自设计方案。事实中，许多保护失败就是由于设计不当引起。从雷电破坏各性状况看，保护器只能在某种限度上减少雷击损坏限度，完全杜绝是很难做到！
19：氧化锌压敏电阻电涌保护器热脱扣机构是什么原理？
答：氧化锌压敏电阻电涌保护器热脱扣机构是一种温度控制脱扣机构，在导电极与氧化锌压敏电阻连接部位，使用低温焊锡材料进行焊接，依照GB18802.1-中7.7.2.1条，氧化锌压敏电阻电涌保护器放置在环境温度为80℃+5K加热箱中保持24h，电涌保护器热脱扣机构不应动作。在室内安装使用SPD其上限温度控制在120℃如下，因而电涌保护器热脱扣机构使用在这个温度内脱扣低温焊锡材料进行焊接，当浮现温度超限时，低温焊锡材料熔化，连接部位在储能弹簧作用下，使其迅速分离脱扣，断开与电源连接，达到保护目。
20：能否控制电涌保护器放电电流，使它不发生过放电损坏？
答：当前还不能进行控制！放电电流多少取决于如下因素：1、电涌电压，2、电涌保护器限制电压值。在相似限制电压状况下，电涌电压越高，放电电流也越大；在相似电涌电压能量下，限制电压越低，通过放电电流也越大。
21：氧化锌压敏电阻电涌保护器压敏电压是如何定义？
答：压敏电压是指通过一种电流时，在器件每端测得电压，因而，谈到氧化锌压敏电阻电涌保护器压敏电压，必要阐明通过是多大电流。在氧化锌压敏电阻产品手册中，普通给出是1mA或0.1mA电流时压敏电压。
22：电涌保护器印字标志Un、Up、Uc各代表什么含义？
答：Un表达SPD标称工作电压，Up表达SPD在额定放电电流状况下限制电压，Uc表达可以加在SPD两端持续持久最大交流电压有效值或直流电压。
23：为什么氧化锌压敏电阻电涌保护器标记有只标Imax，有只标In？
答：In是一种可以承受多次放电而不变化技术性能值，Imax是一种可以承受最大极限放电电流，通过Imax放电后不考虑技术性能变化。只标Imax产品，易给使用者导致产品放电电流指标高于同类产品错觉，选用时应特别注意！
24：在不同接地系统，SPD3+1用法有什么区别？
答：1、TT接地系统：GB50057-94（）原则规定，L1、L2、L3对N线接三只SPD，能有效拦截相线浪涌电压。当雷电浪涌使SPD导通放电时，巨大涌流瞬间流向N线，使N线电位上升，因此必要给N线提供一种放电电流通道。对N线放电，规定限制电压低，通流大。气体放电器在放电时，只有电弧电压，限制电压很低，可以承受很大放电电流，不存在劣化失效问题，在TT系统，SPD安装位置不同，用法有差别。SPD安装在RCD（漏电保护器）进线端，L-N保护，使用3极氧化锌压敏电阻电涌保护器，N-PE使用气体放电器，简称3+1组件；当SPD安装在RCD出线端，使用4极L-PE、N-PE保护。在实际应用中，极易被忽视。
2、IT接地系统：在IT接地系统，使用三极SPD（3P）。由于系统不接地或小电流接地，因而SPD放电通道不像TT、TN系统，可等效为相线三角连接保护。
3、TN接地系统：在变压器出口处PE线与N线在一种接地点引出（尚未分开），因而SPD接线方式变为L1、L2、L3对PEN安装三个SPD，称为3极（此点看作TN-C ）。放电电流通过PEN线入点，当PEN线分开后，保护接线方式为L1、L2、L3、N对PE安装四个SPD，称为4极（此点为TN-S），放电电流通过PE线入地。而N-PE间即可以使用压敏电阻型SPD也可以使用气体放电器，就其保护效果来看，差别不大。
接地系统变化，设计时是灵活多样，如下图：
25：为什么3+1不所有使用气体放电器？
答：气体放电器特点是重复放电寿命高，限制电压低，放电电流大。放电发生时，器件两端呈现是电弧电压，浪涌消失后，由于器件两端呈现是电弧电压低于电源电压，会有电源电流流入，使放电结束滞后于浪涌电压消失，电源电压会浮现瞬间下跌（此时流入气体放电器电流，称做续流），此外气体放电器反映时间比压敏电阻慢，这对某些用电设备是不利。因而3+1组合不能所有使用气体放电器。
26：为什么在SPD回路中要安装熔断器或断路器？
答：SPD内部核心是一种氧化锌压敏器件，氧化锌是由晶粒构成，晶粒被具备P-N结半导体构造晶界层隔开，这些晶界层决定了压敏电阻V-I特性。当浪涌电流通过压敏电阻超过了它承受能力时，瓷体中将有某些晶界层被损坏，致使压敏电压下降，严重时将被击穿。随着放电次数增长，性能逐渐下降，当失效损坏时，往往是短路形式。当突发性特大浪涌通过SPD时，热量还来不及传递到热熔断机构，氧化锌压敏器件就已经损坏，如果是炸裂性损坏，放电通路自然被切断，如果短路性损坏，由于热量没达到热熔断切断电源，此时，必要依*熔断器或断路器切断电源。
27：SPD安装在空气开关背面，在发生放电时与否会引起误动？
答：不会！由于雷电浪涌时间是微秒级，而空气开关动作时间是毫秒级，SPD放电局限性以引起空气开关动作。但不排除特殊状况下持续时间长浪涌放电，引起空气开关动作。
28：能否只安装D级SPD，节约开支？
答：不能！IEC61312给出了分级保护概念，规定了雷击保护采用逐级分流办法。雷电浪涌电流能量非常大，如果单*D极既要达到泄放极大雷电电流、又要把限制电压做很低，其成果是SPD寿命非常短，特别是咱们没能及时更换已损坏SPD时，电器设备将完全暴露在没有任何保护状态下，在雷击发生时，那将是很危险！采用了逐级分流保护方案，A级和B级是为下一级做了预备保护（好比后勤工作），实质性保护是D和C级，就是说没有前级分流保护，背面D级或C级长寿命工作是不也许！
29：雷电是如何形成？
答：雷电是一种大气中放电现象，产生于积雨中，积雨云在形成过程中，某些云团带正电荷，某些云团带负电荷。它们对大地静电感应，使地面或建（构）筑物表面产生异性电荷，当电荷积聚到一定限度时，不同电荷云团之间，或云与大地之间电场强度可以击穿空气（普通为25-30KV/cm），开始游离放电，咱们称之为"先导放电"。云对地先导放电是云向地面跳跃式逐渐发展，当到达地面时（地面上建筑物，架空输电线等），便会产生由地面向云团逆导主放电。在主放电阶段里，由于异性电荷激烈中和，会浮现很大雷电流（普通为几十千安至几百千安），并随之发生强烈闪电和巨响，这就形成雷电。
30：什么叫跨步电压？
答：跨步电压是雷电击中地面物，雷电流泄入大地并在土壤中散流开，由于土壤电阻率有一定分布，雷电流在地面上各点间就浮现电位降，*近雷击点，电流密度越大，电位降也就越大。如果人站在或行走在落雷点附近，在两脚间电位降可使雷电流通过两脚和躯干下部，人就会被击伤。这两脚间电位降叫"跨步电压"。
31：在一类防雷中为什么在安装独立避雷针（涉及其防雷接地装置）至少距被保护建筑物之间距离≥3米。
答：为了防止独立针遭直击雷击时对被保护物反击。
32：什么叫均压环？在建筑防雷设计时，对均压环设计有什么规定？
答：均压环是高层建筑物为防侧击雷而设计环绕建筑物周边水平避雷带。在建筑设计中当高度超过滚球半径时（一类30米，二类45米，三类60米），每隔6米设一均压环。在设计上均压环可运用圈梁内两条主筋焊接成闭合圈，此闭合圈必要与所有引下线连接。规定每隔6米设一均压环，其目是便于将6米高度内上下两层金属门、窗与均压环连接。
33：在各类防雷中对引下线和天面网格有什么规定？
答：引下线和天面网格通惯用镀锌圆钢不不大于φ8。一、二、三类相应引下线间距不不不大于12米、18米、25米；一、二、三类相应天面网格5*5平方米（4*6平方米）、10*10平方米（8*12平方米）、20*20平方米（16*24平方米）。
34：在高土壤电阻率地区，减少防直击雷接地装置接地电阻 宜采用什么办法？
答：规范P26第4.3.4条，在高土壤电阻率地区，减少接地电阻可采用下列办法之一：（1）采用多支线外引接地装置，外引长度不不不大于有效长度，即le=2 ρ。（2）接地体埋于较深低电阻率土壤中。（3）采用降阻剂。（4）换土。
35：什么叫雷电反击现象？如何消除反击现象？
答：雷电反击现象普通指遭受直击雷金属体（涉及接闪器、接地引下线和接地体），在接闪瞬间与大地间存在着很高电压，这电压对与大地连接其她金属物品发生放电（又叫闪络）现象叫反击。此外，当雷击到树上时，树木上高电压与它附近房屋、金属物品之间也会发生反击。要消除反击现象，普通采用两种办法：一是作等电位连接，用金属导体将两个金属导体连接起来，使其接闪时电位相等；二是两者之间保持一定距离。
36：金属油罐在防直击雷方面有什么规定？
答：金属油罐在防直击雷方面规定：（1）贮存易燃、可燃物品油罐，其金属壁厚度不大于4毫米时，应设防直击雷设施（如安装避雷针）；（2）贮存易燃、可燃物品油罐，其金属壁厚度≥4毫米时，可不装防直击雷设施，但在多雷区也可考虑装设防直击雷设施。（3）固定顶金属油罐呼吸阀、安全阀必要装设阻火器。（4）所有金属油罐必要作环型防雷接地，接地点不不大于两处，其间弧形距离不不不大于30米，接地体距罐壁距离应不不大于3米。（5）罐体装有避雷针或罐体作接闪器时，接地冲击电阻不不不大于10欧。
37：阴极保护装置普通采用什么材料？为什么？
答：阴极保护装置普通采和镁合金或锌合金。由于镁合金或锌合金是比铁活跃金属元素，当通过特殊加工镁合金或锌合金块与被保护金属（铁）储罐连接后，镁合金或锌合金负离子，通过连接导体不断移向埋在地下金属储罐，使金属储罐得到一定量镁合金或锌合金负离子，成为阴极，而镁合金或锌合金不断失去负离子，显示阳极特性。就是由于这些比较活跃镁或锌负离子，持续不断地移向金属储罐，从而补偿了储罐腐蚀，而镁合金或锌合金通过近年使用后，使自己失去了防腐能力，牺牲了自己，因此这种装置又叫牺牲镁（锌）阳极，保护阴极（罐体）一种装置。
38：雷电防护办法涉及哪些某些？
答：重要涉及：直击雷防护、侧击雷防护、感应雷防护三大某些，并采用接闪、分流、屏蔽、均压、等电位、接地等技术办法。
39：直击雷防护目是什么？按当代防雷技术规定，直击雷防护采用哪些办法？
答：直击雷防护是保护建筑物自身不受雷电损害，以及削弱雷击时巨大雷电流沿着建筑物泄入大地时对建筑物内部空间产生各种影响。直击雷防护重要采用独立避雷针（矮小建筑物）。建筑物防直击雷办法应采用避雷针、带、网、引下线、均压环、等电位、接地体。
40：什么叫感应雷？感应雷防护目是什么？应采用哪些防护办法？
答：感应雷防护办法是对雷云发生自闪、云际闪、云地闪时，在进入建筑物各类金属管、线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备安全。采用办法应依照各种设备详细状况，除要有良好接地和布线系统，安全距离外，还要按供电线路，电源线、信号线、通信线、馈线状况安装相应避雷器以及采用屏蔽办法。
41：接地种类有哪些？
答：接地种类除防雷接地外，尚有交流工作接地、保护接地、直流接地、过电压保护接地、防静电接地、屏蔽接地等等。
42：电子设备接地方式及接地电阻规定如何？
答：电子设备接地方式有独立地和合设地。独立地接地电阻值除另有规定外，普通不不不大于4欧，并采用一点接地方式。电子设备接地宜与防雷接地系统共设，但其接地电阻不适当不不大于1欧。若与防雷地分设，两接地系统距离不适当不大于20米。
43：何谓雷电电磁脉冲？
答、作为干扰源闪电电流和闪电电磁场。
44：在防雷区之间交界处应如何做等电位解决？
答：在防雷区LPZOA、LPZOB、LPZO1交界处等电位连接，所有进入该建筑物外来导电物都应做等电位连接。当外来导电物和电力线、通讯线在不同地点进入该建筑物时，则需要设若干等电位连接带，它们应就近接到环形接地体上，也应与钢筋和金属立面相连。如没有安装环形接地体，这些等电位连接带应连至各自接地体，并用一内部环形导体（或用一副环形导体）将其互相连接起来。对从地面以上进入导电物，等电位连接带应连接到设于墙内侧或墙外水平环形导体上，当有引下线和钢筋时，该水平环形导体要连到引下线和钢筋上。当外来导电物以从电力线、通讯线在地面进入建筑物时，建议在同一位置做等电位连接，这对几乎无屏蔽建筑物是特别重要。设在进入建筑物哪一点上等电位连接带，应就近连到接地体，当有钢筋时连到钢筋上。
后续防雷区之间交界处等电位连接，上述原则也合用于各后续防雷区交界处等电位连接。进入防雷区交界处所有导电物以及电力线、通讯线均在交界处做等电位连接。应采用一局部等电位连接带做等电位连接，各种屏蔽构造或其他局部金属物（如设备外壳）也连到该局部等电位连接带做等电位连接。
45：氧化锌避雷器工作原理是什么？
答：氧化锌ZnO避雷器是七十年代发展起来一种新型避雷器，它重要由氧化锌压敏电阻构成。每一块压敏电阻从制成时就有它一定开关电压（叫压敏电阻），在正常工作电压下（即不大于压敏电压）压敏电阻值很大，相称于绝缘状态，但在冲击电压作用下（不不大于压敏电压），压敏电阻呈低值被击穿，相称于短路状态。然而压敏电阻被击状态，是可以恢复；当高于压敏电压电压撤销后，它又恢复了高阻状态。因而，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上电压控制在安全范畴内，从而保护了电器设备安全。
46：何谓防雷区？如何将需要保护空间划分为不同防雷区（LPZ）？ 各防雷区特性是什么？
答：防雷区（LPZ）是闪电电磁环境需要限定和控制那些区。
依照各某些空间不同雷电电磁脉冲严重限度和各区交界处等电位连接点位置，将需保护空间划分为不同OA、OB、1、2防雷区。各防雷区特性是：
LPZOA区：本区内各物体都也许遭到直接雷击，因而各物体都也许导走所有雷电流。本区内电磁场没有衰减。
LPZOB区：本区内各物体不也许遭到直接雷击，但本区内电磁场没有衰减。
LPZO1区：本区内各物体不也许遭到直接雷击，流经各导体电流，比LPZOB区进一步减小，本区内电磁场也也许衰减，这取决于屏蔽办法。
LPZO2区（后续防雷区）：在电缆从一种防雷区通到另一种防雷区处，必要在每一交界处进行等电位连接。LPZO2是在这种方式下构成，使雷电流不能导入此空间，也不能从此空间穿过。
47：避雷器种类重要有哪些？
答：避雷器种类基本上分三大类型：一是电源避雷器（安装时重要是并联方式，也串联方式），按电压不同，分22V单相电源避雷器和380V三相电源避雷器。二是信号型避雷器，多数用于计算机网络、通信系统上，安装方式是串联。三是天馈线避雷器，它合用于有发射机天线系统和接受无线电信号设备系统，连接方式也是串联。
58：建筑物综合防雷设计应涉及哪些范畴、目、环节？
答：当代建筑物综合防雷涉及了直击雷、侧击雷、感应雷防护三大某些。建筑物防雷设施三大某些是从其对雷电不同危害形式防护功能上来区别。一套完善防雷设施，为了实现其对不同雷害防护目，必要采用接闪、分流、屏蔽、均压、接地等技术办法。因而，建筑物防雷设施应涉及接地体、引下线、避雷网格、避雷带、避雷针、均压环、等电位、避雷器等八个技术环节。从设计到施工应分为两个阶段进行，第一阶段是随建筑物一体化施工直（侧）击雷防护设施，其设计目是保护建筑物自身不受雷电损害以及尽最大也许去削弱雷击时对建筑物内电磁效应，同步为建筑物内部设备感应雷防护提供必要基本条件，它特点是与建筑工程土建某些同步进行。第二阶段设计目是保护建筑物内弱电设备安全，如通信系统、计算机系统、家用电气等，即建筑物防雷设施感应雷防护某些，它特点是与建筑工程设备安装同步进行。在第二阶段中应特别强调是在安装计算机、通信设备等抗干扰（或过电压）能力比较低电子设备前，一方面必要弄清设备安装所在建筑物直击雷防护设施基本状况，涉及：接闪器、网格、防雷接地体形式及工频电阻值、等电位连接、引下线分布、动力进线形式、高低压避雷器安装等状况；高层建筑还要理解均压环和玻璃幕墙接地形式及过渡电阻值等基本设计参数，才干拟定机房位置，缆线分布，接地系统形式和限压分流等技术方案。否则，脱离实际设计将带有很大盲目性。
49：明敷防雷引下线近地端为什么要加以保护？
明敷防雷引下线地上 1.7m 至地下 0.3m 一段加保护办法目有两个：（1）在易受机械损坏地方，加保护管后可防止防雷引下线受机械外力而损坏；（2）在人们能接近地方．加绝缘保护（套硬塑料管或包缠绝缘材料），一旦雷击时，可减小接触电压。
在工矿公司，防雷引下线设在人们不易接近地方。为防止防雷引下线受到机械外力，可用角钢或钢管加以保护．如图1 所示。当用钢管保护时，钢管两端，应把钢管管口和防雷引下线焊成一体，如不焊接，则雷击时，钢管感应电抗大，不利把雷引到地下；钢管上口应封口．防止管内积水。
在住宅区，防雷引下线应用硬塑料管保护，塑料管上口亦应封口。保护管或保护角钢应用铁卡子固定在墙上．铁卡子离地面或离保护管上口距离为300mm，铁卡子普通用 25mm×4mm 锌扁钢加工。
50：防雷引下线设立断接卡子目是什么？
GB5O169-92《电气装置安装工程接地装置施工及验收规范》第2.5.1条第三款明文规定：建筑物上防雷设施采用多根引下线时．宜在各引下线距地面 1.5～1.8m 处设立断接卡。
设立断接卡目是便于测量引下线接地电阻，供检查用。规范指出：设立断接卡是对有多根引下线场合。当建筑物（例烟囱）只有一组接地极时，不应当设立断接卡；当建筑物（例厂房）有两组及以上引下线，每根引下线下有一组接地极时，设立断接卡可分别测量每组接地极接地电阻。
规范未强调“必要”，而用“宜”在各引下线距地面 1.5～1.8m 处设立断接卡，这里“宜”有双重含义：
（1）并非有多根引下线时，都必要设立断接卡。例如，运用建筑物柱头内主钢筋作为防雷引下线，并运用混凝土桩内钢筋作为接地极时，不应当设立断接卡。为了测量接地极电阻，在混凝土桩打入地下后，测量每根桩接地电阻，然后把所有桩用圆钢（直径最小为 10mm，通惯用 16mm）或扁钢（最小截面为 25mm×4mm，通惯用40mm×4mm）连成一体，再测量总接地电阻。为了在建筑物投入使用后，检查接地电阻，可在建筑物近地端引出检测点，即从引下线主钢筋上焊出接地线至检测点，此检测点可为钢板并外露。
（2）断接卡并非一定要设立在 1.5～1.8m 处。普通在公共场合，如住宅区，防雷引下线明敷时，应把断接卡设立在 1.5～1.8m 处；暗敷时，为不影响建筑物外观，断接卡可设在近地端墙内（普通为距地 300～400mm）。当防雷引下线既未设立断接卡、又未设立检测点时，若检查接地电阻，可用导线把建筑物顶上避雷带或避雷针引至地面进行测量，测量成果需减去导线电阻。
51：运用建筑物钢筋混凝土中构造钢筋作防雷网时，为什么要将电气某些接地和防雷接地连成一体．即采用共同按地方式？
当防雷装置受到雷击时，在接闪器、引下线和接地极上都会产生很高电位。如果建筑物内电气设备、电线和其他金属管线与防雷装置距离不够时，它们之间就会产生放电。这种现象称之为反击，其成果也许引起电气设备绝缘破坏，金属管道烧穿，从而引起火灾、爆炸及电击等事故。
为了防止发生反击，建筑物防雷装置须与建筑物内外电气设备及其他接地导体之间保持一定距离，但在工程中往往存在许多困难而无法做到。当运用钢筋混凝土建筑物构造钢筋作暗装防雷网和引下线时，更难做到。如电气配管就无法与构造钢筋分开到足够绝缘距离。
当把电气某些接地和防雷接地连成一体后，就使建筑物内钢筋间构成一种法拉第笼，在此笼内电气设备和导体都与笼相连接，就不会受到反击。
52：周边无高层建筑。低压架空线引入建筑物时，为什么要将进户杆瓷瓶铁横担接地？
发生雷击时，雷电波往往会沿架空电线进入室内。为了防止雷电波进入室内，将固定瓷瓶铁横担接地，就使横担与导线之间形成一种放电保护间隙，其放电电压约40kV、当雷电波沿架空电线侵入时，瓷瓶上发生沿面放电，将雷电波导流入地，大大减少架空电线上电位，将高电位限制在安全范畴以内。为此 SDJ4-79《架空配电线路设计技术规程》第58条作了如下规定；为防止雷电波沿低压配电线路侵人建筑物，接户线上绝缘子铁脚直接接地，其接地电阻不适当不不大于 30Ω。公共场合（如剧院和教室等）接户线以及由木杆或木横担引下接户线，绝缘子铁脚应接地。
53：装有避雷带屋顶上，安装风机等电气设备后，如何进行防雷办法？
建筑物屋顶上装有风机、热泵、航空灯等电气设备时，把设备外壳与避雷带连成一体这是普通做法，但往往忽视了重要一点：即这些电气设备电源线未加防护不能直接与配电装置相连接。
GB50169-92《电气装置安装工程接地装置施工及验收规范》第2.5.3条作了如下规定。装有避雷针和避雷线构架上照明灯电源线必要采用直埋于土壤中带金属护层电缆或穿入金属管导线、电缆金属护层或金属管必要接地，埋入土壤中长度应在 10m 以上，方可与配电装置接地网相连或与电源线、低压配电装置相连接。
如果与避雷装置连成一体电气设备电源线，未加防护直接与低压配电装置相连接．当遭到雷击时，雷击引起高电位就会通过电源线传到其他低压配电装置上。
与屋顶避雷装置已连成一体电气设备外壳，如再与屋内接地线相连是更严重错误。由于屋顶遭到雷击时，雷电流就会从避雷带→屋顶电气设备外壳→屋内电气设备外壳，使屋内电气设备外壳浮现高电位，这是极其危险。因而屋顶电气设备外壳已与避雷装置连成一体后，不容许再与屋内接地线相连。
54：装有避雷带水塔顶上有一只航空灯，该航空灯电源线敷设时要注意什么问题？
装有避雷带水塔，落雷时，雷电流除了沿着避雷引下线入地外，尚有也许沿着航空灯电源线进入室内。因而航空灯未加防护电源线不能直接进入室内，而应采用带金属护层电缆或穿入金属管导线，且金属护层或金属管必要接地，埋入土壤中长度应在 10m以上，方可再与电源或低压配电装置相连接。
当航空灯采用光导纤维传送光时，则不必采用上述办法。例如上海东方明珠电视塔航空灯，强光从下面通过不导电只导光光导纤维传送到高空，向天空发出强光信号，对这种光导纤维就不必采用避雷办法了。
55：多层建筑防雷装置如何施工？
沿屋脊、屋檐及屋面两侧斜边上装避雷带；若屋面为平顶，则沿屋面四
