防火墙网络架构改造方案

二○一二年十月二十九日

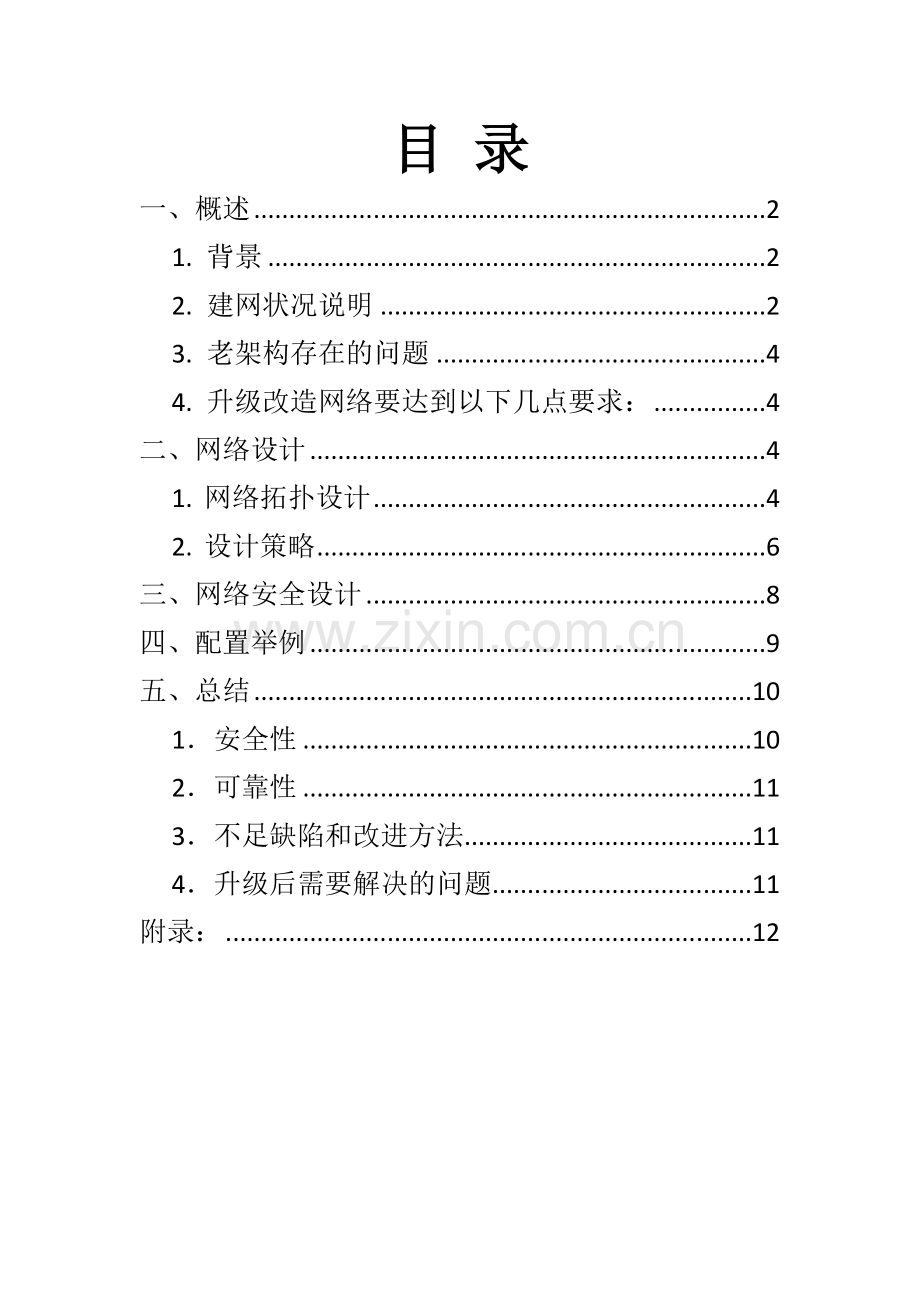

目 录
一、概述 2
1. 背景 2
2. 建网状况说明 2
3. 老架构存在的问题 4
4. 升级改造网络要达到以下几点要求： 4
二、网络设计 4
1. 网络拓扑设计 4
2. 设计策略 6
三、网络安全设计 8
四、配置举例 9
五、总结 10
1．安全性 10
2．可靠性 11
3．不足缺陷和改进方法 11
4．升级后需要解决的问题 11
附录： 12

一、概述
1. 背景
健威家具公司建网时间较早，限于公司规模与当时条件，组网方式为简朴工作组网，网络构造为星型构造，厂区建筑物间采用光纤相连，室内采用超五类双绞线。做到千兆为主干，百兆到桌面这样网络架构。为满足业务人员需要，采用电信光纤接入互联网。配有域管理，防火墙，代理服务器等安全保障。
2. 建网状况阐明
n 网络现状拓扑：

（拓扑图）

设备ID
设备名称
用途
阐明
R2
Fortigate-400
飞塔防火墙
防火墙兼做路由功能
S1
Catalyst-2960G
思科二层互换机
普通二层互换机
S2
Srw-2024G
思科二层互换机
普通二层互换机
Serv1
ERP、OA、Mailserver
重要服务系统
对外服务服务器
Serv2
FAX、FTPserver
员工服务应用服务器
对内服务服务器
代理服务器
server
代理上网服务器
控制出口流量
域服务器
server
域管理网关
管理内网顾客及DNS指向

采用同一网段工作组，随着厂区人数增多，掩码更改为255.255.252.0 ，工作网内可容纳1000个有效IP。出口控制和路由依托防火墙实现。分厂区沙发厂有光纤专线连接到总厂区访问寻常办公应用服务，有单独互联网接入口。

n 顾客数据流向图：
（初流向图）

如上图看出，顾客数据要访问内部服务应用、访问互联网等必要流经防火墙，随着业务需求不断增多，顾客数不断增多，防火墙常驻内存、CPU使用率均达60%以上。防火墙已服役6年，病毒库过期未更新。

3. 老架构存在问题
在当时，上述架构是中小型公司网络主流架构，可以满足公司业务需要。但随着厂区规模不断扩展，信息化不断提高，本来网络架构已经尽显疲态，详细体当前下面几种方面：
1） 采用工作组组网方式，网络构造简朴，为二层网络架构，且网络设备老化，功能单一，无法实现高档管理功能。
2） 因建网初期客户端较少，因而采用单一网段，随着客户端数量增长，以及业务需要不断提高，出于某些保密性和安全性需要，必要要划分vlan。尽管已启动域管理和代理服务器保障局域网安全，但是由于功能性和网络性能问题，始终浮现网络病毒传播。

4. 升级改造网络要达到如下几点规定：
1） 提高网络性能，并支持扩展升级，为日后公司扩展做好准备。
2） 加固网络安全，在不影响客户终端配备状况下，对骨干网络进行整治，提高数据安全性。
3） 控制成本，实用性要好，对既有网络架构能充分分派运用。

二、网络设计

1. 网络拓扑设计
n 拓扑图

n 设备命名规则
设备名
放置位置
设备型号
阐明
R1
出口路由器
（带DMZ功能Fortigate防火墙）
外部防火墙
R2
内部转发路由器
Fortigate-400
内部防火墙
S1
办公楼汇聚层
Catalyst-2960G
二层管理互换机
S2
研发楼汇聚层
Srw-2024G
二层管理互换机
Serv1
DMZ非军事区
ERP、OA、Mailserver
对外服务重要服务
Serv2
研发楼汇聚层
FAX、FTPserver
内部应用服务器
域服务器
R2
server
控制出口流量
代理服务器
R2
server
管理内网顾客及DNS指向

2. 设计方略
n 划分vlan提高网络管用性。
既有设备分析：
骨干网络上S1：思科catalyst 2960G、S2:思科srw 2024G 都是带管理功能2层互换机，带有vlan划分功能。出口控制防火墙：Fortint 400 支持vlan路由转发。
(vlan分析图)

二层互换机划分不同VLAN之间必要通过路由功能才干实现通讯，如果VLAN数量不断增长，流经路由与互换机之间链路流量也变得非常大，此时，这条链路也就成为了整个网络瓶颈。
由于采用飞塔防火墙作路由功能，尽量只划分有必要VLAN，即只对服务器和客户端顾客进行VLAN划分。
解决办法是使用三层互换机代替飞塔放火墙，三层互换技术在第三层实现了数据包高速转发，从而解决了老式路由低速、负荷局限性所导致网络瓶颈问题。但由于三层互换机设备昂贵，本次改造方案暂不予考虑。

n 划分DMZ保障核心服务系统安全。

使用防火墙为核心服务器提供隔离区，整个网络区别为三个某些 WAN、LAN、DMZ，并拟定其访问方略：
1.内网可以访问外网
2.内网可以访问DMZ
3.外网不能访问内网
4.外网可以访问DMZ
5.DMZ不能访问内网
6.DMZ不能访问外网（邮件服务器除外）
　 在网络中，非军事区（DMZ）是指为不信任系统提供服务孤立网段，其目是把敏感内部网络和其她提供访问服务网络分开，制止内网和外网直接通信，以保证内网安全。

n 改造后顾客数据流向图：

改造后如上图：
R2防火墙重要负责Serv2、域服务器、代理服务器防护机制，通过防病毒过滤及访问方略控制对内部核心应用服务器进行保护。划分vlan后，因vlan隔离广播，能有效抑制网络病毒相应用服务器感染。
R1防火墙重要负责Serv1、互联网出口、沙发厂员工vpn接入防护机制。购买带DMZFortigate防火墙可提供最新病毒库，能与R2病毒库兼容一并升级。
改造后整个网络安全体系升级，但网络性能瓶颈依然在R2防火墙上，解决办法是使用三层互换机代替R2放火墙。

n IP地址分派方案
设备名
IP
接口
接口阐明
R1

F0/1
Vpn

F0/2
专线

F0/3
DMZ

F0/4
Trunk
R2

F0/1
Turnk

F0/2
代理、域服务器接口

F0/3
研发楼

F0/4
办公楼
S1

Vlan 1（互换机默认所有接口）
各终端

Trunk (F0/)
连接R2接口
S2

Vlan 1（互换机默认所有接口）
各终端

Trunk (F0/)
连接R2接口

Vlan 2 (F0/)
S2互换机下内部服务器Serv2

n 路由规划
设备名
路由
网关
阐明
R1

Vpn

出口

DMZ

Trunk
R2

Turnk

代理、域服务器接口

研发楼

办公楼
S1

各终端

连接R2接口
S2

各终端

连接R2接口

S2互换机下内部服务器Serv2

三、网络安全设计

n 出口控制规划表(防火墙)：
序号
源地址
目地址
时间表
服务
保护内容表
动作
port1 -> port2 (7)
1
Int
all
always
ANY

ENCRYPT
2
Mailserver
KWRPSVR0608
all
always
ANY

ACCEPT
3

四、配备举例
n S2互换机配备：
S2#vlan database
S2<vlan>#vlan 2
S2<vlan>#ip address <IP地址> < mask>
S2<vlan>#exit
S2#config terminal
S2<config>#int range f0/1 -5
S2<config-if-range>#switchport mode access
S2<config-if-range>#switchport access vlan 2
S2<config-if-range>#end
S2<config>#interface vlan 1
S2<config-if>#ip address <IP地址> < mask>
S2<config-if>#exit
S2<config>#ip default-gateway <IP地址>
S2<config>#int f0/24 (设立turnk口)
S2<config-if>#switchport mode trunk
S2<config-if>#switchport trunk allowed vlan 1,2
S2<config-if>#switchport trunk encap dot1q （vlan中继）
S2<config-if>#exit
S2<config>#enable secret xxx（设立特权加密口为xxx）
S2<config>#enable password xxx （设立特权非加密口为xxx）
S2<config-line>#line vty 0 4
S2<config-line>#login
S2<config-line>#password xx
S2<config-line>#exit
S2<config>#exit
S2#write

n 防火墙vlan配备：

n R1防火墙DMZ配备:
进入防火墙---->虚拟IP 新建一种虚拟IP项目

五、总结

1．安全性
通过以上网络改造后，网络架构从单一组网，转换成互换式网络。防火墙R2过滤了 过往Serv2文献传播所导致病毒传播。创立VLAN后，隔离了不同VLAN间逻辑广播域，缩小了广播范畴，可以制止广播风暴产生。整个网络安全性能方面有了较大提高。

2．可靠性
两台飞塔防火墙互为通用设备，任意一台发生故障时，另一台可以在极短时间内还原升级前配备，恢复此前网络架构，为核心服务提高可靠劫难应对办法。

3．局限性缺陷和改进办法
在汇聚层上，仅依托R2做路由转发功能，导致办公楼与研发楼间数据交互受R2性能影响，传播速度有所影响。为了后来能更高效，更可靠拓展公司业务，建议把老旧R2防火墙换成思科三层互换机，其高效数据互换足以满足公司网络汇聚层后来发展规定。

4．升级后需要解决问题
由于划分VLAN后，限制了广播功能，某些需要广播应用服务器应与客户端处在同一VLAN下，新布置ip-guard服务需要通过广播功能搜索在线客户端，因此应把其布置在VLAN 1，否则无法使用其广播功能。

附录：
n 原出口控制表：
序号
源地址
目地址
时间表
服务
保护内容表
动作
port1 -> port2 (7)
1
Int
all
always
ANY

ENCRYPT
2
Mailserver
KWRPSVR0608
all
always
ANY

ACCEPT
3
