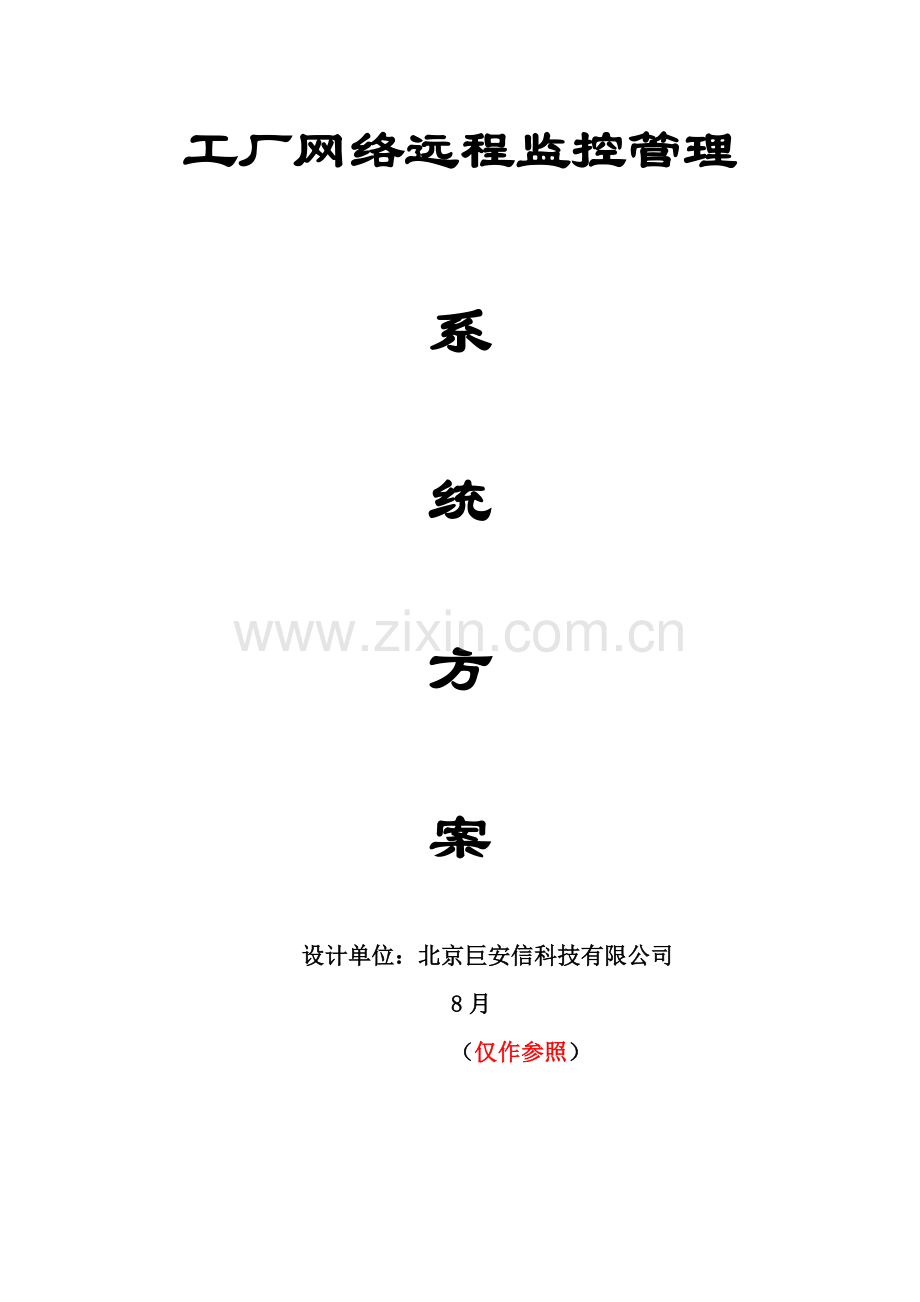

工厂远程视频监控系统解决专项方案.doc

工厂网络远程监控管理系统方案设计单位：北京巨安信科技有限公司8月（仅作参照）目录一、背景分析3二、本项目需求分析如下4三、总体规划43.1监控系统架构图43.2系统构造阐明53.2.1 前端视频采集某些53.2.2 视频传播某些53.2.3 监控中心某些53.3设计目的73.4设计原则7四、中心监控系统设计84.1系统重要技术构成84.2系统体系构成8五、智能安防管理平台系统功能及特点：95.1 DVMS智能安防管理平台系统功能：91.DVMS监控管理92.DVMS报警管理113.DVMS存储管理124.DVMS设备管理135.DVMS安全管理136.DVMS日记管理145.2DVMS智能安防管理平台系统特点：14六、重要设备性能参数：16 6.1高清网络枪机. 16 6.2高清网络红外高速球. 186.3 DVMS视频监控管理软件256.4主控服务器276.5解码服务器28 6.6存储服务器. 29 一、 背景分析现今，随着开放TCP/IP以太网支撑平台逐渐成为公司网络数字化建设基本，公司建立基于TCP/IP合同、具备远程分散式监控、集中化管理功能多媒体网络安防系统已成为也许。多媒体网络安防系统比老式模仿监控系统具备更好开放性、可集成性、扩展性和前瞻性，优化了系统构造，以便了系统管理和维护。真正体现了公司对宽带网络应用最高追求，必将为公司实现了精细化管理做出突出贡献北京巨安信科技网络监控系统方案专为工厂安全防范而设计,方案中采用自主产权先进技术,使用通过严格考证设备,并成熟应用于各个领域,是国内外先进。本方案书以工厂区域做为一种系统,通过既有局域网络形成庞大网络监控系统。咱们依照工厂模式特点和关于政策法规规定，本着积极、严谨态度，设计出一套完整数字视频远程网络监控管理系统。该系统功能强大、界面和谐、操作简易、图像清晰、音频还原度高，并且可以有效管理监控系统工作状况并记录下来，最后进行监控管理软件记录工作。每套该前端监控系统都具备独立视频监看、双向语音对讲、探头报警功能。该系统当中前端系统将采集到视频、语音、报警信号，通过我公司自主开发高清网络摄像机，编码转换成网络数字信号。然后通过工厂已有网络连接，将视频、语音、报警信号上传至监控管理中心，达到规范管理作用。网络摄像机是我公司为了满足顾客把高清晰声音、视频数字化远程传播而专门设计音视频编、解码产品。高清网络摄像机充分考虑远程监控需求特点，结合了我公司在视频技术方面优势和最新IT技术，旨在为顾客提供一种专业、高性价比远程视频解决方案。应用网络摄像机产品可以在无需任何动土工程状况下非常简朴实现网络视频系统建立。先进IT技术保证所有硬件24小时无间断工作，异常自动恢复功能保证虽然浮现任何人为、意外、技术中断也能及时重新工作或者自动连接，可通过远程网络进行控制管理、升级、实现了远程管理维护，极大以便了工程商和顾客调试和使用。采用网络摄像机构成远程监控系统，为管理部门提供了一套有效监管工具。在社会上树立起作业安全、文明、健康良好公司形象。二、 本项目需求分析如下此项目为一种工厂远程视频监控系统。总部在北京，生产工厂在广西。在工厂出入口，重要道路、停车场、办公区、生产车间以及周界等地共安装1000左右个监控点，涉及红外一体摄像机、红外球形摄像机和照车牌专用摄像机等产品。在北京总部需要重点录像，资料保存一种月以上，有16台监视器构成电视墙，可以同步在电视墙显示或手动切换显示前端所有视频图像。咱们对整个系统进行了详细分析，总结出了工厂监控管理系统应具备如下功能规定：1、 系统技术水平先进、运用当代监控技术。2、系统具备可升级性和可扩容性。3、系统具备可设立性，管理人员可依照需要对系统进行设立。4、可实现24小时不间断监视。5、系统基于B/S体系构成。（使用WEB浏览器可直接访问）6、视频码率持续可调，帧率持续可调，音频码率可调。7、系统支持各种合同(TCP/IP，ARP，ICMP，FTP，DHCP，HTTP，PPPoE，DNS，组播)。8、中心可进行实时视频和音频预览、配备、控制。9、支持动态IP地址。10、视频帧率、码率可依照带宽自动调节，不影响工厂正常使用带宽。11、多顾客管理功能，可以分层管理顾客，并对顾客进行权限管理。12、当前端网络断开、视频丢失、视频被遮挡能自动报警，上传中心。13、可以支持多路视频监控及录像，可检索、回放、储存、备份、恢复录像，可将录像画面回放并能抓拍剪辑；播放速度能快进或慢放14、可设定期轮换监控画面。15、系统具备故障自我诊断、及简朴故障恢复功能。三、 总体规划3.1监控系统架构图远程视频监控系统整体基于网络监控系统构造，具备扩展容易，构造更改以便特点。1、本视频系统整体架构图如下：3.2系统构造阐明3.2.1 前端视频采集某些摄像机某些是电视监控系统前沿某些，是整个系统“眼睛”。它布置在被监视场合某一位置上，使其视场角能覆盖整个被监视各个部位。有时，被监视场合面积较大，为了节约摄像机所用数量、简化传播系统及控制与显示系统，在摄像机上加装恰当镜头，使摄像机所能观测场景更清晰。依照厂区设计图纸和详细需求，本套视频监控系统共设计1000个监控点，且为大华模仿摄像机，其基本可以覆盖厂区重要路口、出入口、停车场、办公区、生产车间以及周界区周界等地。（工厂详细已有设备状况）3.2.2 视频传播某些（依详细状况而定）3.2.3 监控中心某些这次工程重要任务是北京总部需要对重点视频录像，在电视墙显示或手动切换显示前端任意视频图像，实行远程观看。总部监控中心重要有两某些构成：一某些是电视墙矩阵切换、控制模块，一某些是远程视频网络浏览模块。前端数字信号进入监控中心之后，通过网络解码矩阵解码上墙。此外通过流媒体服务器把视频图像转发到各个领导办公室进行预览，每个客户端浏览图像权限和级别都能通过中心流媒体服务器进行统一管理。例如云台控制级别、摄像机浏览数量等等。电视墙模块直接采用数字矩阵方式实现，前端摄像机进入网络硬盘录像机，网络硬盘录像机通过广域网直接传播至监控中心。通过键盘或者鼠标控制数字矩阵切换，实现上墙图像切换、显示。监控中心采用16台全高清液晶监视器配合4台高清数字解码矩阵进行图像浏览、切换。高清数字解码矩阵VGA/HDMI/DVI接口通过线缆与高清监视器进行连接，矩阵输出1-32画面高清图像分割显示，同步可多画面或单画面切换，可选在单窗口轮循或多窗口组切等方式进行浏览，通过集中管理控制服务器可对高清数字解码矩阵进行集中管理和输出控制，完毕多路输出软解码矩阵上墙功能，并且可任意扩展。监控中心也可以把视频数据分发，可同步满足电视墙浏览以及其她客户终端视频访问祈求。3.2.4客户端某些客户端主机通客户端软件对摄像机进行访问，最大支持36路同屏显示。如：上级领导，远程观看可通过客户端进行图像预览、抓拍、调用录像等操作（依照不同顾客设立不同权限）。3.3设计目的建立一套完善、迅速响应安全防范体系：建立统一指挥、调度平台，一旦发生突发事件，能在第一时间作出反映，制定精确、有效解决方案，从而避免事态进一步扩大，进而提高应对重大突发事件能力。建立完善安全预警系统：实行724小时监控和保护，防范于未然，减少事故发生；保证新系统技术先进性：采用新思路、新构造、新技术，实现系统不断扩展，不断完善。3.4设计原则为使本系统达到技术先进、简洁以便、经济实用、安全可靠、质量优良原则，设计过程中咱们遵循了下原则：（1）先进性运用当代最新技术、最可靠科技成果，以便该系统在尽量长时间内与社会发展相适应，并使系统具备强大发展潜力。（2）可靠性必要考虑采用被证明为成熟技术与产品，在设备选型和系统设计中尽量提高系统可靠性。（3）实用性和便利性在满足厂区安保等功能规定和实际使用需要基本上，采用实用技术和设备，保证设备使用以便、安全且经久耐用。（4）可扩充性和经济性为满足此后发展需要，系统在使用产品系列、容量及解决能力等方面必要具备兼容性强，可扩充与换代特点，保证整个系统可以不断得到充实、完善、改进和提高。通过这种优化设计，不但充分保护了原有投资，并且具备较高综合性能价格比。（5）规范性和构造化在系统设计中着重参照更多方面原则和规范，力求做到安全化、构造化、原则化、模块化和系列化。四、 中心监控系统设计4.1系统重要技术构成系统将“DVMS智能管理平台”为核心，对音视频信号传播、控制、切换、显示进行集中式控制、管理，关于领导和管理人员可通过TCP/IP网络获得有关授权并进行分级辅控监看。系统具备良好扩充性，并提供有关接口，便于系统将来扩充、升级。4.2系统体系构成1)、采用专用电视墙作为监控视频图像重要显示某些；2)、采用局域网作为整个系统联网某些；3)、采用DVMS智能管理平台作为前端摄像机和视频图像切换显示控制核心；4)、采用专业“DVMS智能管理平台”软件系统对音视频数据进行数字式控制、管理、检索、电子地图、多级顾客权限管理、设备管理、IE浏览、客户端浏览等数字功能；5）、采用高清或模仿摄像机作为视频信号采集，后来可以报警联动信号跳转；五、 智能安防管理平台系统功能及特点：5.1 DVMS智能安防管理平台系统功能：1. DVMS监控管理 实时图像监控能按照指定设备、指定通道进行图像实时监控，支持实时图像显示、切换、抓拍和录像，支持多顾客对同一图像资源同步浏览。支持基于电子地图视频监控。 视频切换能支持手动切换、定期切换、分组切换和报警切换等切换方式。 布局顾客可以依照需要设立自己浏览方式，涉及控制某组元素（镜头或电子地图）多画面显示设立、组中任一种元素在固定窗口中显示等。顾客可以依照需要设立各种浏览布局。 远程控制能通过手动或自动操作，对前端设备各种动作进行遥控；能设定控制优先级，对级别高顾客祈求可保证优先响应或者是先到先得优先模式。 抓拍和录像能支持图像抓拍、手动录像、定期录像、报警触发录像。 站点管理站点是为了管理以便而提出一种概念，站点用于逻辑上管理实际存在镜头，通过虚拟站点创立可以使镜头树层次更加清晰。即时显示该站点下设备运营状态有关提示信息。 摄像机巡视切换中心软件可以设立各种摄像机巡视组，每个摄像机停留时间可以自定义，可以把各种摄像机巡视组发送到各种显示模块上巡视切换显示。 电子地图中心软件支持分层树状电子地图，支持自定义地图上摄像机、报警输入输出图标，支持电子地图上图标拖拉、任意定位，可以依照电子地图上图标查看、判断前端模块摄像机状态与前端模块网络通断状态，支持报警后弹出有关电子地图，支持双屏显示其中电子地图单屏显示。 云台控制中心软件可以控制前端模块云台动作，可控制远程摄像机上、下、左、右、左上、左下、右上、右下和镜头变焦、变倍、光圈。 锁定功能具手动锁定功能，可进行系统锁定功能，防止管理人员不在现场时，其她人员对系统非法使用。2. DVMS报警管理 报警信息接受和分发能实时接受报警源发送来报警信息，依照报警处置预案将报警信息及时分发给相应顾客终端或系统、设备。能与照明系统形成报警联动，当夜间有可疑人员闯入警戒区，照明大灯启动，并自动弹浮现场画面到大屏，使值班人员迅速拟定可疑人员详细位置。 报警联动能支持报警联动视频切换、报警联动录像；可以实现启动录像、模仿监视器输出、客户端信息提示、客户端语音提示、前去云台预置位、开关量输出、客户端图像输出；能支持在电子地图上突出显示报警地点和显示有关信息、发送报警信息和预设命令到有关应用业务系统等。 报警记录管理平台收到来自前端设备报警后，能记录报警详细信息，如报警类型、报警日期、报警时间、报警描述、报警录像状况、状态（解决/未解决）等。 报警联动规则设立1】 启动录像 报警信号传到服务器后，服务器启动对某个或者某些镜头录像，对于启动录像，选取需要录像镜头和设立录像时间，系统默认5分钟。也可以自定义录像时间。2】 监控器输出服务器接受到报警信号后，直接把报警时要看到该镜头图像直接显示到监视上。详细操作是选取关联动作模仿监视器输出，在报警关联对象树下选取相应解码器，当有警情发生时，在该解码器相应监控器上输出该报警图像。 3】 主控信息提示 接受到报警信号后，会给主控服务器发出一种提示信息；顾客需要事先设定输入提示信息内容。4】 主控语音提示接受到报警信号后，会使主控播放声音文献，提示报警。顾客需要指定要播放声音文献。 5】 前去云台预置位服务器接受到报警信号后，如果顾客设立了要把云台转动至某个预置位，则服务器会自动向设备发送控制指令，使得云台转动至预定位置。（注意：要设立此功能，该镜头必要一方面设立好云台才干在界面中显示出预置位信息）。并可使云台前去预置位一定期间后自动拍摄一张现场图片（抓拍延迟时间可自行设立），保存报警时证据。3. DVMS存储管理 信息存储对视音频信息、报警信息、顾客信息、设备信息、日记信息等进行存储。 信息整顿自动对管理平台信息进行整顿，清理过期或失效信息。4. DVMS设备管理 设备监测自动收集、检测网络内监控设备、报警设备、有关服务器运营状况；当发现系统设备发生故障或浮现异常，发出告警信息。 设备配备配备和查询设备各项设立及参数。5. DVMS安全管理 顾客管理顾客管理基于多级服务器架构，每级服务器负责创立和管理本级顾客，上级服务器顾客可以调看下级服务器音视频资料，控制下级服务器管理设备。顾客权限设立，由每级监控系统管理员负责统一发配权限。 顾客身份认证对管理平台顾客身份进行合法性认证。只有通过身份认证顾客才干访问管理平台。 顾客访问控制在身份认证基本上，依照顾客身份进行授权，顾客进行视频点播、设备控制、文献访问等操作必要拥有相应权限，系统通过检查顾客权限实现访问控制。 顾客和权限管理添加顾客、删除顾客、修改顾客、查询顾客和为顾客分派权限；添加角色、删除角色、修改角色为某一种角色添加、删除、修改功能权限。6. DVMS日记管理顾客登录到主控软件后，在日记查询窗口会自动显示系统当前使用状况，涉及顾客登录、退出，设备使用状况（丢失、发现、恢复），报警信息，子服务器运营状况等信息。当服务器向登陆客户端发送这些系统状态变化消息后，主控就会分析此消息并且在主控软件自动日记网格内添加这条消息内容，向顾客展示某天某时某服务器上面发生了什么样事件，这样顾客对系统状态就能有最清晰掌握。 自动日记是系统自行显示，不需要任何操作。如果你想查询此前使用状况，可以通过日记查询实现。在多级服务系统中，顾客如果登陆了下级子服务器，则下级子服务器上面日记消息也会在自动日记网格里面显示出来。扩展规定考虑监控系统发展及后期工程需要，规定系统设计和设备选配时应使系统可以平滑地扩容或升级而无需大量更换设备。5.2DVMS智能安防管理平台系统特点：1. DVMS系统接入指标系统可兼容不同已建成系统，无论是模仿还是数字，都可以通过系统提供接入层提供接口轻松接入系统。2. DVMS系统性能指标 专业级图像质量n 图像解决原则： H.264/MEPG4 强大分布式架构、多级联网n 服务器可以扩容到无限级数；n 每个级别服务器数量没有限制。n 在各服务器间构建多叉树拓扑构造，实现分级和分层管理。 合理网络流量分派与控制n 平衡网络和存储负载n 支持网络组播和单播 系统冗余与备份n 具备多冗余、互备份功能；n 支持单服务器双机备份功能，增长了单服务器稳定性。 双码流录像n 支持双码流技术；n 顾客可以使用不同码流实时浏览和录制图像；n 优化使用网络带宽，控制浏览质量和存储质量。 顾客权限分级管理n 基于多级服务器架构，每级服务器负责创立和管理本级顾客；n 上级服务器顾客可以调看下级服务器音视频资料，控制下级服务器管理设备。 分布式存储管理n 支持各种存储方案，提供全网共享无限存储能力和存储空间；n 分布式存储能同步解决网络带宽和存储成本问题；n 单台服务器支持96路图像7x24小时录像。 实时报警n 联动报警延迟不超过200毫秒。系统提供各种报警联动方式；n 特色防区联动报警为顾客提供高效和专业报警解决模式。 强大系统监测管理n 具备大型视频监控系统不可或缺系统监测管理；n 通过系统监测管理，系统可以实现对设备、客户端和分布式中央管理服务器工作上下文互换；n 真正实现系统自诊断、故障切换、故障弱化。 定制开发与第三方系统集成可为顾客定制开发其他功能模块，、实现与第三方系统无缝集成。六、 重要设备性能参数：6.1 高清网络枪机 重要特性：最高辨别率可达1280960 30fps,在该辨别率下可输出实时图像采用先进视频压缩技术,压缩比高,且解决非常灵活逐行扫描CMOS,捕获运动图像无锯齿采用EXIR 点阵式红外灯技术，照射距离可达30 米ICR 红外滤片式自动切换,实现真正日夜监控支持3D 数字降噪支持双码流,支持手机监控不支持PoE 供电符合IP66 级防水防尘设计,可靠性高支持背光补偿,数字宽动态,自动电子快门功能,适应不同监控环境功能齐全:心跳,镜像,水印等技术参数：型号JS-NCB3310名称130 万1/3” CMOS ICR 日夜型筒形网络摄像机传感器类型1/3 Progressive Scan CMOS最小照度0.01Lux (F1.2,AGC ON) ,0 Lux with IR快门1/25秒至1/100，000秒镜头12mm F2.0，水平视场角:22(4mm、6mm 可选)镜头接口类型M12日夜转换模式ICR红外滤片式宽动态范畴数字宽动态数字降噪3D 数字降噪视频压缩原则H.264/MJPEGH.264 编码类型Main Profile压缩输出码率32 Kbps16Mbps最大图像尺寸1280960帧率50Hz：25fps (1280 960)，25fps (1280 720)60Hz：30fps (1280 960)，30fps (1280 720)图像设立饱和度,亮度,对比度,锐度通过客户端或者浏览器可调存储功能NAS(iSCSI可选)接口合同ONVIF,PSIA,CGI智能报警移动侦测,遮挡报警支持合同TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour(SIP,SRTP可选)通用功能防闪烁,双码流,心跳,镜像,密码保护,水印技术通讯接口1个 RJ45 10M / 100M 自适应以太网口工作温度和湿度-3060,湿度不大于95%(无凝结)电源供应DC12V10% / (不支持PoE)功耗5.5W MAX（ICR切换瞬间7.5W）防护级别IP66红外照射距离EXIR：20-30 米尺寸（mm）100.588.1157.3重量700g6.2 高清网络红外高速球红外功能 最低照度0Lux 采用高效红外阵列，低功耗，照射距离达100m 红外灯与倍率距离匹配算法 内置热解决及除雾系统 恒流电路设计，红外灯寿命达3万小时系统功能：采用高性能传感器，图像清晰，最大辨别率可达1280x960 精密电机驱动，反映敏捷，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动支持原则API开发接口，支持ONVIF、CGI和PSIA合同接入支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大支持多语言IE界面及操作提示功能，顾客界面和谐支持系统双备份功能，保证数据断电不丢失支持断电状态记忆功能，上电后自动回到断电前云台和镜头状态支持防雷、防浪涌、防突波室外球达到IP66防护级别机芯功能： 支持自动光圈、自动聚焦、自动白平衡、背光补偿 支持超低照度，0.05Lux/F1.4(彩色),0.01Lux/F1.4(黑白),0 Lux with IR 支持3D数字降噪、数字宽动态功能 网络功能： 采用高性能平台，性能可靠稳定 支持以太网控制 可通过浏览器和客户端软件观看图像并实现控制 支持Micro SD卡存储，可选配SD卡 支持NAS存储录像，录像可断网续传 支持三级顾客权限管理，支持授权顾客和密码，支持HTTPS加密和IEEE 802.1x网络访问控制 支持双码流技术，支持H.264/MJPEG视频压缩算法，支持多级别视频质量配备，支持实时视频输出辨别率为960p和720p 支持各种网络合同，IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP/IP,DHCP,PPPoE 支持1路音频输入和1路音频输出 云台功能： 水平方向360持续旋转，垂直方向-15-90,无监视盲区 水平预置点速度最高可达240/s,垂直预置点速度最高可达200/s 水平键控速度为0.1-160/s,垂直键控速度为0.1 -120/s 支持256个预置位 支持8条巡航扫描,每条可添加32个预置点 支持轨迹；水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式 支持比例变倍功能,旋转速度可以依照镜头变倍倍数自动调节技术参数：机芯图像传感器1/3ProgressiveScanCMOS有效像素130万像素水平解析度720TVL最低照度彩色：0.05Lux (F1.4，AGC ON)黑白：0.01Lux (F1.4，AGC ON) 0 Lux with IR白平衡自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡增益控制自动 / 手动降噪支持信噪比不不大于 52dB背光补偿支持宽动态支持电子快门1-1/10,000s日夜模式自动ICR 彩转黑数字变倍16倍隐私遮蔽最多2块区域聚焦模式自动 / 半自动 / 手动镜头焦距4.7-94mm，20倍光学变倍速度大概3秒(光学，广角-望远)水平视角58.3-3.2度(广角-望远)近摄距10-1000mm(广角-望远)光圈数F1.4-F3.5功能水平范畴360持续旋转水平速度水平键控速度：0.1-160/s,速度可设水平预置点速度：240/s垂直范畴-15-90 (自动翻转)垂直速度垂直键控速度：0.1-120/s,速度可设垂直预置点速度：200/s比例变倍支持预置点个数256个巡航扫描8条，每条可添加32个预置点花样扫描4条，每条途径记录时间不不大于10分钟断电记忆支持守望功能预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描方位角信息显示开 / 关定期任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验红外功能红外照射距离100米红外控制依照焦距可变网络最大图像尺寸1280960主码流辨别率及帧率50Hz:25fps(1280960)、25fps(1280720)60Hz:30fps(1280960)、30fps(1280720)子码流辨别率及帧率50Hz:25fps(704576)、25fps(352288)、25fps(320240)60Hz:30fps(704480)、30fps(352240)、30fps(320240)视频压缩H.264/MJPEG音频压缩G.711/G.726ROI编码支持2块区域，级别可调网络合同IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP/IP,DHCP,PPPoE同步预览视频数最多6路顾客权限最多32个顾客，分3级:管理员、操作员和普通顾客安全模式授权顾客名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤系统集成音频输入音频输入(LINE输入)，音频峰值:2-2.4Vp-p，输出阻抗:1K10%音频输出线性电平，阻抗:600网络接口内置RJ45 网口，支持10M/100M 网络数据SD 卡接口内置Micro SD卡插槽，可支持手动录像/报警录像， 应用编程接口支持软件集成开放式API，支持原则合同(ONVIF、PSIA、CGI)、支持第三方管理平台接入客户端支持iVMS-4200 PCNVR客户端浏览器支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器、支持多国语言普通规范电源AC24V30W max(其中加热6W max，红外9W max)工作温度和湿度-40-65(室外) 湿度不大于90%防护级别IP66(室外球)TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级原则安装方式各种安装方式可选依照应用环境进行选取尺寸220(mm)353.4(mm)(室外)重量5.5kg6.3 DVMS视频监控管理软件DVMS视频监控管理软件 V9.0 细化功能，简朴操作，满足大型应用 引言DVMS为各种基于IP视频监控系统提供应用软件,是我司网络视频产品重要构成某些。DVMS视频监控应用软件涉及客户端软件及服务端软件两某些。 DVMS视频监控管理软件 V9.0简介DVMS V9.0是新一代安防管理平台软件。它致力于安防应用软件人性化和实用化，深度挖掘并完美回答了“看什么/如何看”这个老式安防软件没能较好诠释问题。DVMS V9.0将引领您进入“视频服务于业务”全新安防模式，更全面数据集成和更高效数据联动，将打破老式安防软件仅局限于图像监控尴尬，让您轻松实现“基于视频-面向行业-整合数据”，做到方案设计和业务布置与众不同。更简朴 更专业 更高效 更全面 更开放更简朴架构设计DVMS V9.0采用分布式多叉树设计，让你在复杂网络环境下轻松架构业务拓扑，使得你系统升级更加平滑。更专业视频应用各种个性化浏览模式定义，让您更加轻松操作视频。地图和布局导航模式，让您更加直观完毕图像浏览。快照和书签引入，让您能更加轻松管理图像档案。人脸和车牌辨认技术引入，为您提供更加智能视频。更高效数据调度单服务器支持96路录像服务分布式服务引擎，为您提供高效数据存储和数据转发服务更全面系统维护整体检测机制和实时日记引入，让系统健康检查更加完善故障预警以及故障弱化机制，让您系统更加强健完善日记查询，让您轻松进行故障诊断系统远程配备，让您系统维护更快捷更开放数据集成自主和开放软件设计，使DVMS能更以便和第三方系统完毕数据集成。丰富数据接口形式和强大二次开发能力，让您能依照项目现状选取最优数据集成方式。DVMS V9.0已经成功实现了和报警主机、报警软件、温湿度传感器、门禁控制器等系统集成。强大集成数据浏览平台、高效数据关联查询平台以及专业数据联动平台让您安防应用品有更多附加值。 重要特性组网灵活真正大型分布式集中管理系统。强大组网能力，采用多叉树逻辑拓扑。兼容各种网络接入方式。运营可靠系统支持单服务器双机热备份、上下级互备份，保障数据存储安全。支持故障切换与恢复，保证全网正常运营。支持冗余录像。性能优良专业流媒体技术支撑高性能存储和转发。分布式多服务器架构支持海量存储和转发。维护轻松集中设备管理、集中权限分派。设备心跳管理，实时监控和管理编解码设备。应用生命周期管理，及时排除应用故障，保证系统正常运营。完善系统日记，实时故障定位。集成快捷可与第三方提供SDK进行对接，支持数据关联与整合，支持深度数据挖掘。 服务端软件内容管理服务管理服务是DVMS系统控制中心，保障系统中所有设备、各种资源安全有效地运营与共享，涉及应用管理、设备管理、服务器间连接与切换、顾客管理、日记管理、系统检测管理、客户端管理等。目录服务DVMS支持多目录、多中心服务，轻松实现海量设备管理，支持多中心数据同步和互备份，保障了数据完整性。响应实时性和系统强健性，避免了信息孤立和垃圾信息产生。 客户端软件内容客户端分为C/S客户端及B/S客户端，其区别在于C/S客户端需要安装特殊客户端，B/S客户端只需打开浏览器输入IP地址即可，但是由于C/S客户端效率更高，有更强大功能，固然其需要安装，因此建议安装在监控中心即可。而B/S客户端虽然安装以便，但是其功能稍少一点，可以在有互联网计算机上使用。6.4主控服务器公司级 高性能 高稳定性产品描述： *是DVMS体系中核心，是人机交互最重要环节，用于对系统资源管理和操作。*支持对前端模块远程设立，升级程序，顾客管理，备份数据等。*监测其他模块工作状态，一旦异常，给出报警信息。*一种监控中心至少可配备一套主控模块就可以管理一批前端模块， 也可建立全功能和大规模监控中心。*大型数字安防系统可按需求配备各种监控中心，任意构成系统。技术参数：解决器64位多核解决器内存4G网络接口RJ45 10M / 100M / 1000M自适应以太网口，可选多网卡硬盘接口SATA II操作系统全内存操作系统显示输出VGA / DVI / HDMI显示辨别率1280 x 1024，1680 x 1050，1920 x 1080前端设备多厂家H.264 / MPEG4 编码设备、报警设备、门禁、IP语音等尺寸2U工作电压AC220V 10% ，50 60Hz额定功率100 200W工作温度-10 +55工作湿度20% - 80%RH6.5解码服务器产品描述：*画面分割、画面大小、画面布局任意*画面上墙数量不限制，可组建大型数字电视墙*支持在任何一种监视器中调看任意摄像机图像*支持将网络中任意摄像机编成任意个序列*每个摄像机图像停留时间可定义*可同步接入模仿视频、数字高清视频技术参数：解决器64位四核解决器内存4GB网络接口RJ45 10M / 100M / 1000M自适应以太网口硬盘接口SATA II操作系统全内存系统数字输入编码H.264 / MPEG4数字输入辨别率D1、Half-D1、CIF、720P、1080P数字输出接口HDMI / VGA / DVI，（建议每屏 1920 x 1080）数字输出个数2屏解码能力18路720P画面布局最多可设16种模式，每种均可自定义画面布局其他支持图片显示，支持多厂家编码设备工作电压AC220V 10% ，50 60Hz额定功率400W工作温度-10 +55工作湿度20% - 80%RH6.6存储服务器产品描述：独特硬盘录像管理技术，持续几年录像不减少硬盘录像性能。* 除视频压缩卡外，还支持IP摄像机和视频服务器，相称于视频压缩卡输入。* 全内存操作系统，永不感染病毒。* 各种控制变速PTZ方式，除PTZ按钮外，尚有画面上移动鼠标，用三维变速摇杆键盘等。* 实时画面监视、录像、回放、传播、备份可同步工作；* 实时监听：可在预览界面上选取任意一路实时监听现场声音* OSD功能：可在视频图像上叠加时间、通道显示。* 画面遮挡：可在任意路视频全画面或区域设立非透明LOGO图标，遮挡视频图像上敏感内容。* 预录制功能：持续录像文献之间均有重叠某些，防止丢帧。* 视频压缩定期可变参数，适合一天中不同步段录像质量规定。也可按需变化帧率。* 现场抓拍：可在预览同步进行现场抓拍图片。* 图像抓拍：回放暂停时，可以将图像保存为BMP文献，任意选取区域放大，并输出打印；* 支持录像回放画面全屏显示。* 图像备份：可对重要图像进行备份。备份介质可选取硬盘，U盘，刻录光盘，网络盘等。* 视频剪辑功能：在一种或相连二个录像文献中剪辑任意一种片断。* 设防对像：探头输入报警和视频移动检测。* 报警触发后解决：联动录像，鸣声，批示灯闪烁，闭合报警输出，闭合解码器辅助输出(灯光，电源等)，弹出探头所在地图，播放预录声音文献。* 虚拟报警：某些事件可映射到某个报警输入。可映射事件有画面移动检测，视频信号丢失，视频压缩卡某个通道失效，硬盘分区检测错误等。* 支持各种客户端同步访问。* 独立网络顾客，可设立任意一路图像客户端访问权限。* 支持IP检查，可限制每一路图像被指定IP地址或IP网段客户端访问。技术参数：解决器64位多核解决器内存4G网络接口RJ45 10M / 100M / 1000M自适应以太网口硬盘位（4/8/12可选）硬盘接口SATA II操作系统全内存操作系统视频输入1 48路可选音频输入1 48路可选报警输入报警输入可设立为常开型或常闭型（需报警设备）报警输出需报警设备压缩算法H.264纯硬件压缩，码流可调视频帧率每路25帧/秒(PAL)或30帧/秒(NTSC)，帧数可调。录像
