2013年广东省初中毕业生学业考试
物理

说明:1.全卷共6页，满分为100分，考试用时为80分钟.
2.答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、试室号、座位号.用2B铅笔把对应该号码的标号涂黑.
3.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答题卡，答案不能答在试题上.
4.非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效.
5.考生务必保持答题卡的整洁.考试结束时，将试卷和答题卡一并交回.

一、 单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只
有一个是正确的，请把答题卡上对应题目所选的选项涂黑.
1.下列有关声现象的说法中，正确的是
A.一切正在发声的物体都在振动 B.人耳能听到各种频率的声音
C.声音可以在真空中传播 D.声音不能在水中传播
2.物理知识参透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是
A.保持车距 B.雨天路滑，减速慢行
C.行车时系号安全带 D. 禁止逆行
3.下列电器中，利用电磁感应原理工作的是
A.电动机 B.发电机 C.电烙铁 D.电灯
4.如图4所示的做法符合安全用电原则的是

5.关于温度、内能和热量，下列说法正确的是
A.温度越高的物体所含的热量越多 B.物体温度为0℃时内能为零
C.双手互搓，手的内能不会增加 D.内能可自动地从高温物体转移到低温物体

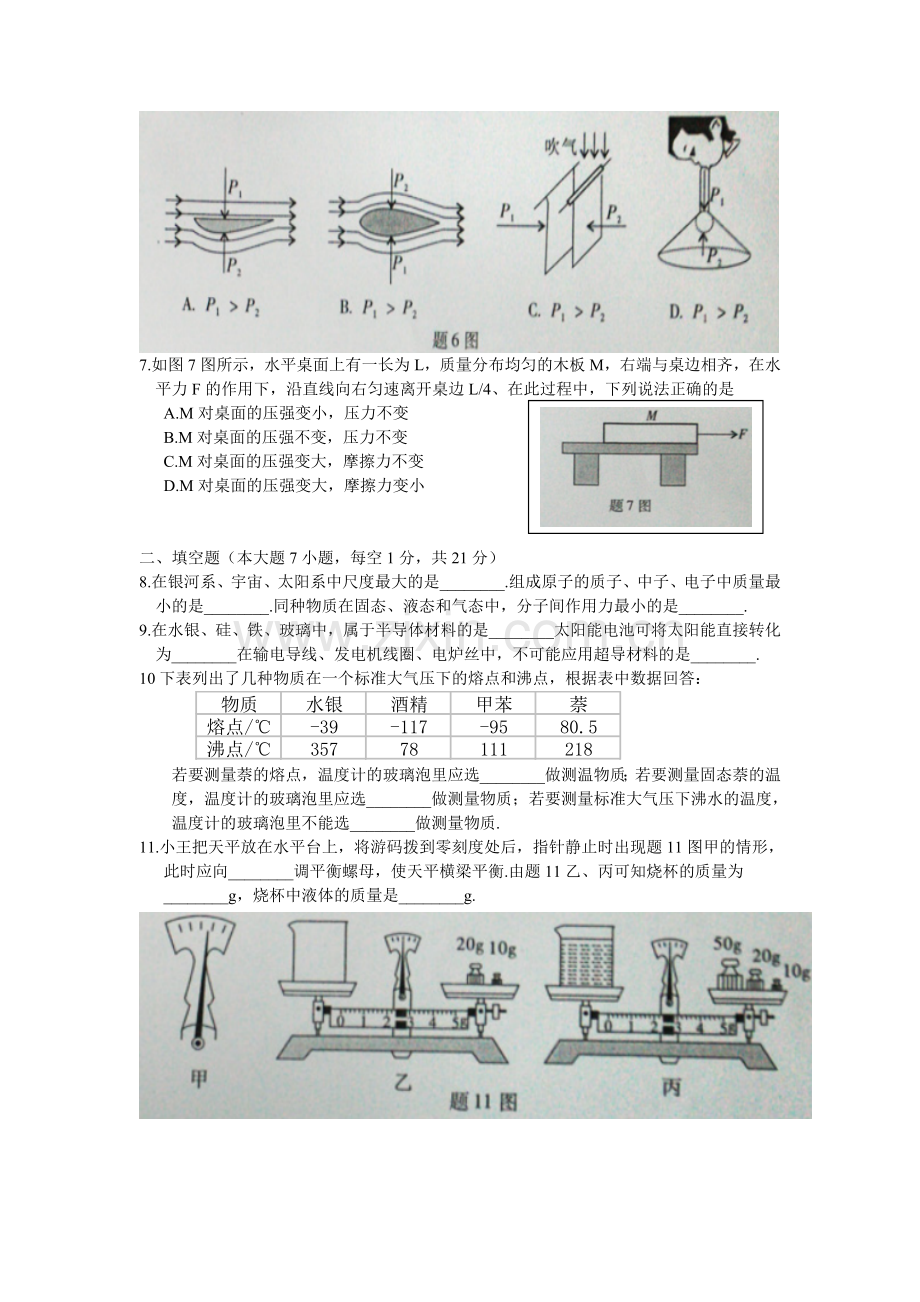

6. 如题6图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系
正确的是

7. 如图7图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水
平力F的作用下，沿直线向右匀速离开桌边L/4、在此过程中，下列说法正确的是

A.M对桌面的压强变小，压力不变
B.M对桌面的压强不变，压力不变
C.M对桌面的压强变大，摩擦力不变
D.M对桌面的压强变大，摩擦力变小

二、填空题（本大题7小题，每空1分，共21分）
8.在银河系、宇宙、太阳系中尺度最大的是________.组成原子的质子、中子、电子中质量最
小的是________.同种物质在固态、液态和气态中，分子间作用力最小的是________.
9. 在水银、硅、铁、玻璃中，属于半导体材料的是________太阳能电池可将太阳能直接转化
为________在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是________.
10下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：

若要测量萘的熔点，温度计的玻璃泡里应选________做测温物质；若要测量固态萘的温
度，温度计的玻璃泡里应选________做测量物质；若要测量标准大气压下沸水的温度，
温度计的玻璃泡里不能选________做测量物质.
11. 小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题11图甲的情形，
此时应向________调平衡螺母，使天平横梁平衡.由题11乙、丙可知烧杯的质量为
________g，烧杯中液体的质量是________g.

12. 在汽油机的四个冲程中，机械能转化为内能的是 的冲程，如题12图所示
汽油机正在进行的是 冲程，已知汽油的热值为4.6×107J/Kg，则完全燃烧
100g汽油放出的热量为 J.
13. 用同一热源给一定质量的水加热，其温度与时间的关系如题13图中图线a所示，若其
它条件不变，⑴仅增加水的质量；⑵仅增加液面大气压强；（3）既增加水的质量，同时
减少液面大气压强。则三种情况中，温度与时间的关系图线分别对应 ，
和 。（选图中“a”, “b”, “c” 或 “d”)
14.如题14图是某装置利用浮力进行自动控制的原理图。AOB为一杠杆（质量忽略不计），
OA:OB=1：2，A端用细线挂一空心铝球，质量为2.7Kg.当铝球一半的体积浸在水中，在
B端施加3.5N的竖直向下的拉力F时，杠杆恰好在水平位置平衡，则铝球实心部分的体
积为 m3,铝球受到的浮力为 N,铝球空心部分体积为 m3.(ρ铝
=2.7×103Kg/m3, g=10N/Kg)

三． 作图题（共7分）
15. （1）（3分） 如题15（1）图所示，请画出入射或折射光线，使光路完整。
（2)（2分）如题15（2）图所示，一木块静止在斜面上，请画出该木块所受的重力及木块
对斜面压力的示意图。
(3) （2分）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻
丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两
根电阻丝并联接入电路，用一个开关控制同时通电或断电，请在题15（3）图中用笔画线代替导线，使电路满足要求。

四． 实验题（本大题3小题，共20分）
16. （7分）（1）题16（1）图甲电流表接0~0.6A的量
程时，电流表的示数为 A.题16（1）图
乙所示弹簧测力计的示数为 N.
(2)如题16（2）图，用滑轮组将物块从A匀速拉倒
位置B，请在题16（2）图中画出最省力的绕线方法；物块移动的距离为 cm;
若此时绳自由端所用的拉力为10N,物块所受的摩擦力为18N，滑轮组的机械效率
为 。
（3）如题16（3）图为探究“浮力的大小等于什么”的实验。
以上探究中，不重复操作的合理顺序是 （只填字母）。若图中F1, F2, F3, F4四个力之间的关系式 成立，则可得出结论F浮=G排。

17. （7分）如题7图甲是探究“平面镜成像特点”的实验。
（1） 下面步骤a中横线处的内容是 。实验步骤a, b, c, d的合理顺序是
（填写步骤前的字母）。
a, 在水平桌面上铺一张白纸，纸上竖立一块玻璃板， 。
b, 拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方。移动到某一位置时，发现
该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1’
c, 改变玻璃板前的蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2, A2’, A3，
A3’(如题17图乙所示）。
d. 点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1.
(2) 如题17图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂
直，为了得到平面镜成像的特点，某同学讲实验数据填入右表，请将表头中空白部
分填上合适的内容。
(3) 如果在像A1’的位置放在一光屏，光屏 （填“能”或“不能”）承接到像，
这说明 。

18. (6分)小王做“测量电灯泡电功率”的试验。所用器材有：“2.5V”字样、正常发光
时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω
1A”的滑动变阻器，电流表，电压表，开关及导线若干。

（1） 题18图是实验电路图，题18图乙是他的实物图，接线过程中有一处连接错误，
请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻
器接入电路的阻值最大。
（2） 小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接
入电路时，电流表指针如题18图丙所示，出现这种现象的原因是：___________
（3） 按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无
示数。造成这种现象的原因可能是___________（填字母）
A.滑动变阻器断路 B.开关接触不良
C.小灯泡与灯座接触不良 D.电流变断路
电压表的示数U/V
电流表的示数I/A
小电灯的功率P/W
1.5
0.16

2.5
0.20

2.8
0.22

（4） 排除故障后，闭合开关，改变滑动变阻器
滑片位置，将电压表和电流表的示数填入
右表中。从表中可知小灯泡的额定功率为
___________W。
（5） 若将两个小灯泡串联后直接接在3V
电源的两端，两灯消耗的总电功率
为___________W。

五、 计算题（本大题2小题，共13分）
19. （7分）龙舟比赛是中国传统运动项目之一。如题19图，
某队龙舟和运动员总质量为2.5×10³kg，在一次龙舟赛
上，该队以1min40s的成绩夺得500m比赛冠军。已知
该龙舟在运动过程中受到的阻力是龙舟和运动员的总
重力的0.12倍。
（1） 该队的龙舟在500m比赛过程中的平均速度是多少
m/s？
（2） 如果把在比赛过程中该队龙舟运动看作匀速直线运动，
求运动员在比赛过程中划船时的功率是多少kw？（g=10N/kg）

20. （6分）如题20图所示电路，电源电压为6V且保持不变，滑动变阻
器R1标有“50Ω 2A”字样。
（1） 将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1。
（2） 保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2
阻值。
（3） 将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，
求此时滑动变阻器接入电路的阻值。
六、 综合能力题（本大题3小题，共18分）
21. （6分）题21图甲是家用电吹风的工作原理图。电吹风工作
时可以吹出热风也可以吹出凉风。
（1） 要让电吹风工作时吹出热风，它的开关应置于题21图甲
中_____（填“1”“2”“3”）位置，此时电风扇与电热丝
的连接方式是___________。
（2） 某次用该电吹风将头发吹干的过程中，电吹风的功率随时
间的变化关系如题图21图乙所示，则在该次吹干头发
过程中电吹风消耗的电能是_____J。
（3） 电热丝在工作时的电阻值是_____Ω（保留一位小数）。
（4） 使用几年后，发现电热丝变细，则电阻变_____，他的实
际功率将变_____。
22. （6分）利用如题图22图所示装置探究“物体动能大小与哪些因素有关”。
将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小
球摆动到竖直位置时，将于静止在水平面上的木块C发生碰撞，木块都会在水平面上
滑行一定距离后停止。题22图中的摆长L都相同，θ1<θ2，球A、B的质量分别为mA、
mB（mA<mB）。

（1） 如题22图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时
到达竖直位置。这表明两小球在摆动过程中的任一时刻的速度大小与小球的_____无关。
（2） 如题22图甲、乙所示，观察到B球能将木块C撞得更远。由此可得出的结论：_____。
（3） 题22图乙中小球B到达竖直位置的速度_____（填“=”“>”“<”）题22图丙中小球B
到达竖直位置时的速度。如题22图乙、丙所示，图丙中木块C滑行得更远些，由此可
得出的结论：__________
23. （6分）阅读下面的短文，回答问题。
热电偶
把两种不同的材料的导线（如铁线和铜线）组成如题23图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和
B间的温度差的 有关，温度差越大，回路电流越大。
请回答下列问题：
（1） 如题23图所示。其他条件不变，只将铁丝换成铜丝，电路
电流_____。‚其
他条件不变，只将A处杯中的冰水混合物换成沸水，电路电
流_____。ƒ其他
条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流
_____（填“变大”“变小”“不变”“变为零”）
（2） 这样的热电偶实际上是一个电源，它的电能是由_____能转化而来。
（3） 热电偶电路可以把温度信号换成_____信号，利用这种性质可以把热电偶做成_____（写
出一种应用）

2013年广东中考物理试卷答案
一、单项选择题
1、A声音是由物体振动产生的，声音的传播需要介质；
2、D惯性是物体保持原来运动状态不变的性质，即运动的要保持原来的运动状态，静止的
要保持静止状态；
3、B发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的；
4、C当发生触电事故时应立刻切断电源；
5、D内能跟温度和质量有关，改变内能可以通过做功和热传导（物体只能自发的从高温物
体传递到低温物体）；
6、A流速越大，压强越小；
7、C接触面积减小，压强增大，压力等于重力不变，摩擦力与压力和摩擦因素有关；

二、填空题
8、宇宙、电子、气态；
9、硅、电能、电炉丝；
10、甲苯或水银、酒精、酒精；
11、左、32.4、50；
13，c; b; d
14,1×10-3; 20; 3×10-3

三， 作图题（共7分）
(1)（画对一根光线给1分。光线无箭头只扣1分，共3分）

(2) (2分） 如答2图 (话对一个力给一分，共2分）
(3) （2分）如答3图 （每连对任一线给1分，共2分）

四， 实验题（本大题3小题，共20分）
16. （7分）
（1）0.14 ； 1 （每空1分，共2分）
（2）如答4图； 3.10 ； 60％ （图全对1分，其它每空1分，共3分）

（3）DBCA F2－F3=F1－F4 (每空1分，共2分）

17. （7分）
(1) 在纸上记录玻璃板的位置；adbc (每空1分，共2分）
(2) 如下表 （每空1分，没有写单位的只扣1分，共3分）

物体到平面镜的距离（或物距）/cm
像到平面镜的距离（或像距）/cm
像与物的大小比较
（3）不能； 平面镜成的像是虚像 （每空1分，共2分）
18.
（1）
（2）电流表使用前没有将指针调到零刻度处
（3） C
（4） 0.5
（5） 0.48
19. （1）5m/s （2）15kw
20. （1）0.12A （2）12.5Ω （3）30Ω
21. （1）1 并联
（2）13200J
（3）91.7
（4）大 小
22. （1）质量
（2）在高度相同情况下，物体质量越大动能越大
（3）< 在质量相同的情况下，物体高度越高，落下时动能越大
23. （1）变为零 变小 变为零
（2）内
（3）电 温度计
