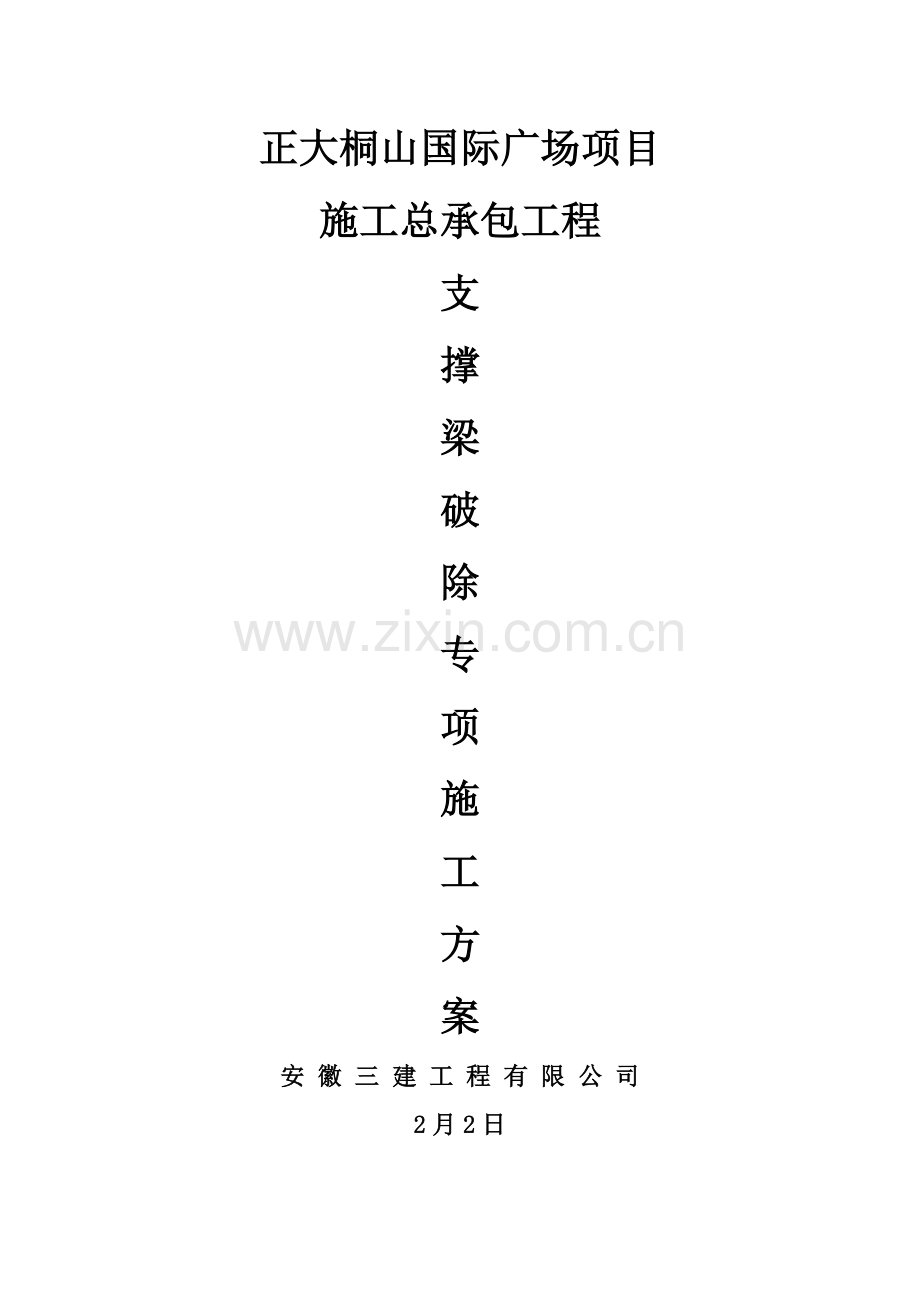

正大桐山国际广场项目
施工总承包工程
支
撑
梁
破
除
专
项
施
工
方
案
安 徽 三 建 工 程 有 限 公 司
2月2日

工程名称：正大桐山国际广场项目施工
总承包工程
方案名称：支撑梁破除专题施工方案

编制：

审核：

审批：

日期：

目 录
第一节、编制依据 4
第二节、工程概况 4
第三节、施工准备 5
第四节、施工安排 6
第五节、关键施工方法 7
第六节、质量要求 8
第七节、安全施工方法 9
第八节、文明施工方法 10
第九节、应急方法 10

正大桐山国际广场1#商业及专题酒店工程
基坑支护内支撑梁拆除施工方案
一、 编制依据
1、建筑机械使用安全技术规程（JGJ 33-）；
2、施工现场临时用电安全技术规范（JGJ46-）；
3、建筑施工高处作业安全技术（JGJ80-）；
4、建筑施工安全检验标准（JGJ59-）；

二、 工程概况
正大桐山国际广场1#商业及专题酒店工程包含地下3层（-3层为人防工程）、地上20层，其中-3层~8层为大型商业、9层以上为商业办公及酒店，建筑面积约114961.08，结构形式为框剪结构、剪力墙结构，地下室建筑面积32817.66（其中地下人防建筑面积11748 ），结构形式为框架-剪力墙结构。
混凝土支撑及腰梁混凝土强度等级均为C30，主筋采取HRB400级钢筋，箍紧采取HPB300级钢筋，锚固长度为26.5d（用于HPB300级钢）和35d（用于HRB400级钢）; 混凝土腰梁和桩之间间隙用C30细石混凝土填嵌;未尤其标注焊缝高度均为8mm，焊缝等级为三级;立柱桩基加强筋和主筋焊接，螺旋箍筋和主筋绑扎;临时立柱下部桩采取[800钻孔桩，主筋净保护层厚50mm;临时立柱下部桩砼浇注顶标高为基坑底以下300mm，上部为填砂，钢格构柱应和桩钢筋笼焊接;钢格构立柱穿过主体结构底板部位，可在底板内设置一道或多道止水板，止水板道数依据基础底板防水要求确定。钢格构穿底板具体做法详止水板做法.
支撑梁结构特征

1、第一道支撑梁截面尺寸 宽*高（mm）

支撑梁
1—1
1b—1b
1c—1c
1d-1d
尺寸
800*800
800*800
800*800
850*850

2、第二支撑截面尺寸 宽*高（mm）
支撑梁
1—1
1b—1b
1c—1c
1d-1d
尺寸
800*800
800*800
800*800
850*850

3、第一、二道支撑梁混凝土强度等级均为C30。第一、第二道支撑底离地下室-1、-2层面净距为0.6米。
附图：

西北角支撑梁部署图 西南角支撑梁部署图

三、施工准备
1、技术准备：
1）组织施工技术人员在施工前认真学习技术规范、标准、工艺规程。
2）按设计及施工规范，对施工班组进行技术交底。
3）对施工管理和作业人员进行安全和技术培训，加强作业和管理人员技术素质。
4）拆除混凝土支撑前，应将支撑梁附着物体清理洁净，对上一层支撑梁上残留混凝土垫层、模板、油毡亦认真清理，预防落物造成二次伤害。
2、施工机械准备
1）配置三台空压机、一台炮头机用于凿碎混凝土支撑梁。
2）配置一台装载机专门装运破碎混凝土块。
3、劳动力准备
配置15名工人进行支撑拆除工作。
4、施工现场要求
1）做好塔吊维修工作，确保能连续吊运拆除混凝土碎块。
2）由电工在支撑梁拆除区域，设置专用配电箱，并对电箱设置防雨防潮设施。
3）基坑降水管线、电缆线均应布排整齐、固定牢靠，并由专员检验，拥有良好作业情况。
四、施工安排
支撑梁拆除技术条件
依据“先撑后拆”设计院要求，要拆除第一、第二道内支撑梁前，必需满足下述技术要求，放可开始拆除工作。
1、负二层底板完成后，并经养护后混凝土强度达成设计强度80%；
2、负二层楼板和围护桩之间设置传力梁，传力梁截面中心和围护桩截面中心重合，传力梁混凝土强度等级为C55，截面尺寸为600*300mm,主筋及加强筋采取HRB400钢筋，箍筋采取HRB335钢筋。强度等级达成设计要求。
3、主楼板面和换撑板式梁对应传力钢管已设置完成；

五、施工方法
本工程支撑梁拆除次序和混凝土浇捣区块次序相同，即从南→西南→西→西北次序进行。
施工工艺：支撑设临时观察点→人员机械就位→先凿开斜向主撑梁两端和冠梁（腰梁）交接处→观察基坑变形情况→拆混凝土支撑作业→清运破碎混凝土块。
1、内支撑拆除和地下室顶板施工交叉进行，在支撑拆除区内必需严格按支撑设计时已考虑多种工况逐步进行，必需严格实施“先撑后拆”标准。
2、第二道支撑拆除时，观察位移情况。开始不易开口太大，控制在5cm以内作业，然后按先拆连系梁，后拆主撑梁方法，分段凿除，利用塔吊吊运等方法拆除水平内支撑。
3、混凝土支撑拆除时，进行分段拆除，每段不等大于1.5m，应根据设定计划开始由外向内逐步分条分段进行，不得从中间多处同时拆除作业。拆除速度控制在合理范围内，预防支护结构因拆撑过快造成内力突变产生过大位移（此标准亦适用其它作业区）。
4、第一道支撑梁拆除时，一定要确保楼板和围护桩之间设置600*300mm钢筋混凝土传力梁和地下负二层楼板强度达成设计80%后，方可进行拆除工作。
5、传力梁主筋按设计要求锚固在地下室外侧边梁上，另一端按要求和围护桩进行连接。
6、一、二道支撑拆除时注意事项
1）拆撑期间，项目部应提请基坑监测单位加强对围护体和周围建筑物监测。
2）支撑拆除采取机械结合人工破障，钢筋、混凝土等碎块由塔吊吊至地面装车外运。
3）沿纵向主撑梁、联络梁每段对称拆除，对梁长中部及立柱两端1米处必需时可设型钢临时支顶，预防支撑梁下落造成基础柱插筋变形。
4）对第二道支撑格构立柱节点，不得全部凿完，外围保留30cm。支撑梁内钢筋采取氧气焰进行切割，严禁用炮头机强行打断，预防节点破坏。
5）为保护已浇基础面和负二层板面混凝土质量，在拆除支撑梁时，可由专员采取旧模板在梁投影下衬垫，预防砸坏面层。
六、施工质量要求及进度要求
计划在地下室负二和负一层按板面施工次序浇筑混凝土完成一周后（以砼试块汇报为准）进行混凝土内撑拆除作业，每作业段计划用时5天，要求工完场清，破除质量符合规范要求。
机械设备及劳动力
1、施工机械及工具
空压机3台、炮头机1台、氧焊切割器4把、装载机1台
钢丝网兜2付、手工凿2把、大榔头10个、小榔头20个
2、劳动力投入
拆除操作有员：15人 管理人员：3人
七、安全施工方法
1、作业人员，必需严格实施相关规范、操作规程和本专题施工方案。
2、施工人员必需戴安全帽上岗，爬高必需系安全带。拆除作业时严禁人员在支撑梁下。
3、接收建设、监理及治安部门对现场质量、治安、环境保护等工作管理和监督。
4、保障供电系统正常运行，主电线路必需由专职电工负责。移运性用电设备必需用电缆供电并安装漏电保护装置，其它任何人不得随意推拉闸刀。
5、现场照明灯具架设高度要符合相关安全规程要求，不低于2.5米。
6、在拆除区域设置临时警戒线，并由专员负责看护，闲人不得进入。
7、常常和监测单位联络，了解拆除内撑作业期间围护桩后土体水平位移及竖向立柱竖向位移，基坑周围道路沉降位移情况，发觉异常，立即采取安全方法。
八、文明施工方法
1、进入现场人员必需佩戴胸卡和安全帽，严禁酒后进入现场。
2、全部机械必需依据性能，分期分阶段定时检修、保养，并统计立案。机械运行设路基箱，保护好混凝土面层，运行过程预防压坏柱、墙、板插筋。
3、建立、健全机械设备定机、定人、定岗位“三定”制度，严格实施操作证制度，交接班制和奖罚制度。
4、拆除混凝土碎块及钢筋立即清运，确保拆撑现场工完场清，便于后续工序开展。
九、应急方法
1、因为基坑施工受多种客观原因影响，可能会发生多种险情，为能立即排除险情确保安全，应采取以下应急方法：
1）成立以项目经理为组长监控小组，支撑拆除过程中进行24h监控。监控内容包含：围护桩水平位移，周围土体、道路改变，立柱桩沉降观察。现场若发觉突变沉降应停止作业，有组织撤离人员及机械，预防事故发生。拆离疏散应从安全梯走至地面，严禁往基坑支撑梁下逃生。
2）当围护桩位移超出预警值时，使用现场准备砂袋压载，预防支护结构位移发展。
3）当支护结构位移增大时，必需时可使用挖土机快速回填反压，以阻止位移深入发展，并在位移较大处设置超前支护，待稳定后方可继续进行拆除施工。
2、为了确保安全施工，针对假设出现多个险情，制订以下应急方法：
1）、围护桩滑移应急方法
依据监测信息，若发觉围护桩位移超出警值勤，应立即采取下列方法：
（1） 、停止拆撑作业
（2） 、位移较大并有发展趋势时，可在坑内增设内撑。内撑为水平撑或斜撑，可用型钢或坚固木料支撑。
（3） 、桩间土防护采取钢丝网混凝土土护面。
（4） 、在坑内紧急垒堆砂袋或回填压载。
2）、周围道路或地下管线破坏应急方法
造成周围道路或地下管线破坏直接原因就是围护结构位移或坑底土体隆起，所以其预防方法是：
（1） 、加强施工监测，实施信息化施工。
（2） 、对围护桩位移或土体隆起采取针对性补救方案。
3）、地表裂缝应急方法
（1）、立即查明地表裂缝原因，采取对应方法阻止裂缝发展。
（2）、立即用浓水泥浆灌缝。
