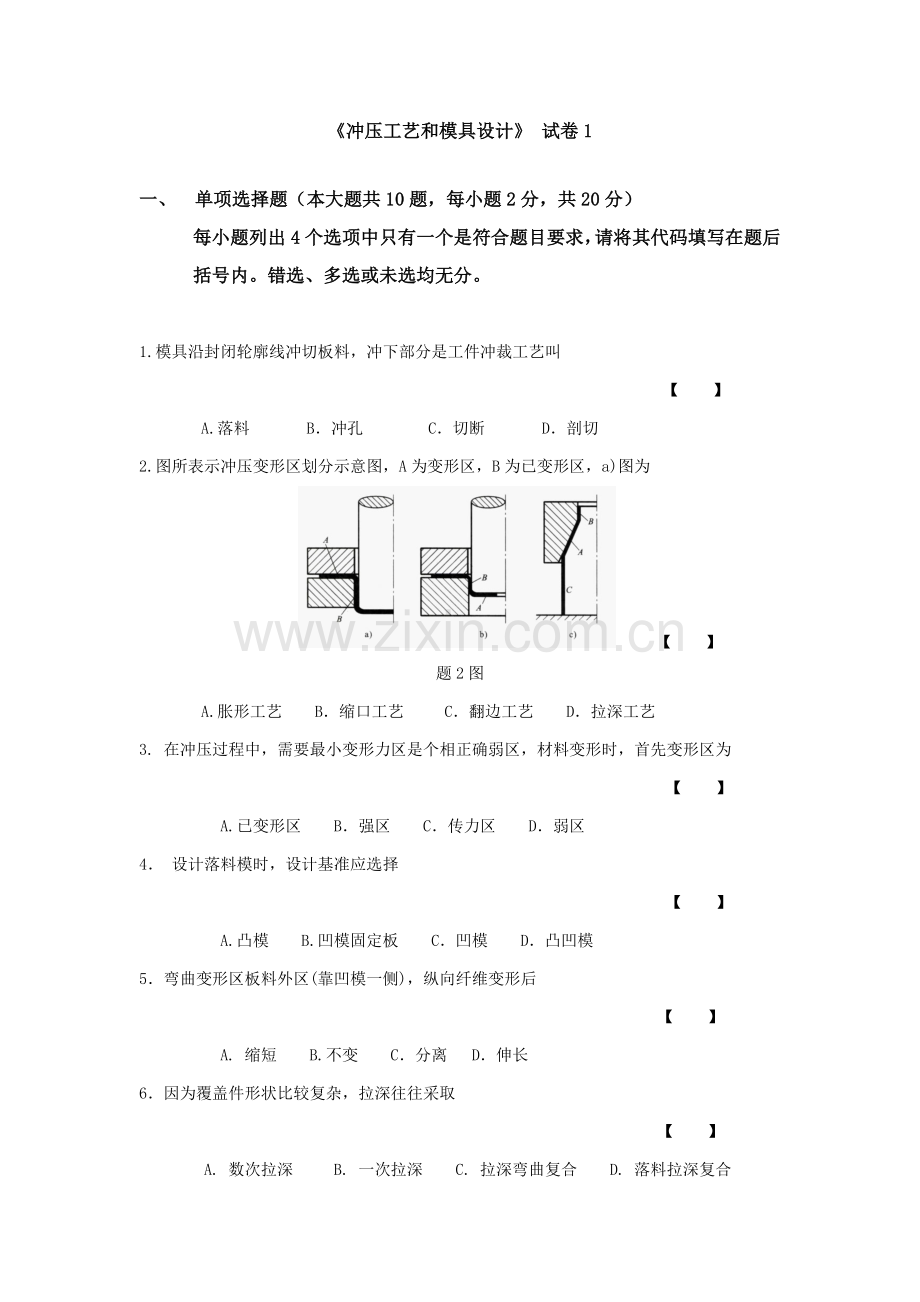

冲压工艺与模具设计知识考试模板.doc_第1页
第1页 / 共9页

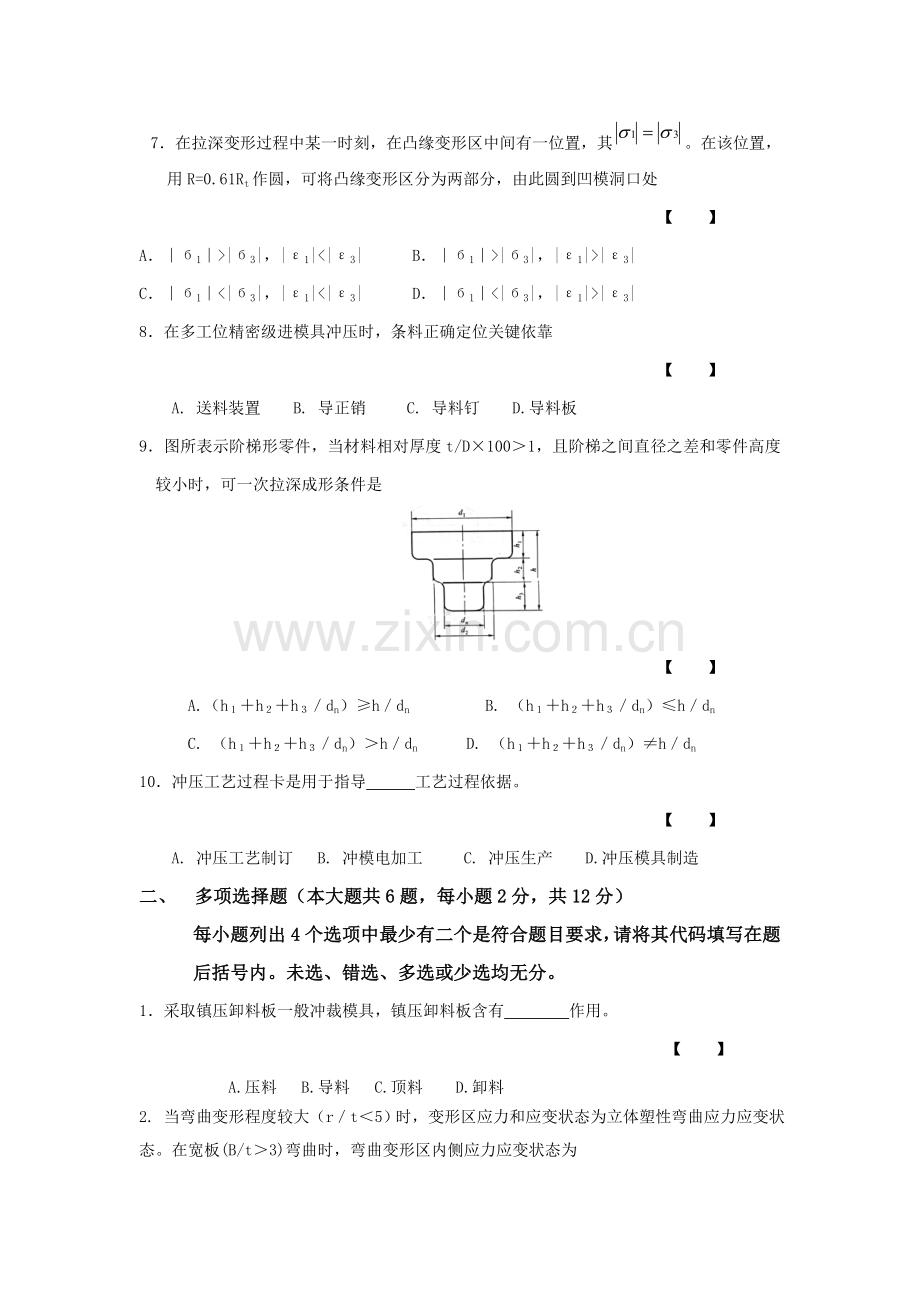

冲压工艺与模具设计知识考试模板.doc_第2页
第2页 / 共9页
冲压工艺与模具设计知识考试模板.doc_第3页
第3页 / 共9页
冲压工艺与模具设计知识考试模板.doc_第4页
第4页 / 共9页
冲压工艺与模具设计知识考试模板.doc_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、冲压工艺和模具设计 试卷1一、 单项选择题(本大题共10题,每小题2分,共20分)每小题列出4个选项中只有一个是符合题目要求,请将其代码填写在题后括号内。错选、多选或未选均无分。 1.模具沿封闭轮廓线冲切板料,冲下部分是工件冲裁工艺叫 【 】A.落料 B冲孔 C切断 D剖切2.图所表示冲压变形区划分示意图,A为变形区,B为已变形区,a)图为 【 】题2图A.胀形工艺 B缩口工艺 C翻边工艺 D拉深工艺3. 在冲压过程中,需要最小变形力区是个相正确弱区,材料变形时,首先变形区为 【 】A.已变形区 B强区 C传力区 D弱区4 设计落料模时,设计基准应选择 【 】 A.凸模 B.凹模固定板 C凹模

2、 D凸凹模5弯曲变形区板料外区(靠凹模一侧),纵向纤维变形后 【 】A. 缩短 B.不变 C分离 D伸长6因为覆盖件形状比较复杂,拉深往往采取【 】A. 数次拉深 B. 一次拉深 C. 拉深弯曲复合 D. 落料拉深复合7在拉深变形过程中某一时刻,在凸缘变形区中间有一位置,其。在该位置,用R=0.61Rt作圆,可将凸缘变形区分为两部分,由此圆到凹模洞口处 【 】A1|3|,|1|3|,|1|3|C1|3|,|1|3| D1|3|8在多工位精密级进模具冲压时,条料正确定位关键依靠 【 】A. 送料装置 B. 导正销 C. 导料钉 D.导料板9图所表示阶梯形零件,当材料相对厚度t/D1001,且阶梯

3、之间直径之差和零件高度较小时,可一次拉深成形条件是【 】A.(hhhdn)hdn B. (hhhdn)hdn C. (hhhdn)hdn D. (hhhdn)hdn10冲压工艺过程卡是用于指导 工艺过程依据。【 】A. 冲压工艺制订 B. 冲模电加工 C. 冲压生产 D.冲压模具制造二、 多项选择题(本大题共6题,每小题2分,共12分)每小题列出4个选项中最少有二个是符合题目要求,请将其代码填写在题后括号内。未选、错选、多选或少选均无分。1采取镇压卸料板一般冲裁模具,镇压卸料板含有 作用。 【 】 A.压料 B.导料 C.顶料 D.卸料2. 当弯曲变形程度较大(rt5)时,变形区应力和应变状态

4、为立体塑性弯曲应力应变状态。在宽板(B/t3)弯曲时,弯曲变形区内侧应力应变状态为 【 】 A. B. C D3圆筒形制件在拉深成形时,通常是底部厚度略有变簿,且筒壁从下向上逐步【 】A.厚度增厚 B. 厚度减簿 C硬度增加 D硬度降低4以下工序不属于伸长类变形是 【 】A. 内孔翻边 B. 缩口 C. 胀形 D. 弯曲内侧变形5. 拉深时,要求拉深件材料应含有 、【 】A. 小板厚方向性系数 B. 低屈强比 C. 良好塑性 D. 高屈强比6. 多工位精密级进模在送料时,控制送料进距和初定位常选择【 】A. 侧刃 B. 自动送料机构 C. 始用挡销 D. 导正销三、 填空题(本大题共10题,每

5、空1分,共20分) 请在每题空格中填上正确答案。错填、不填均无分。1胀形变形关键是由材料 方向减薄量支持板面方向 而完成。2.冲压加工是利用安装在压力机上 ,对放置在模里板料施加 ,使板料在模具里产生变形,从而取得一定形状、尺寸和性能产品零件生产技术。3导正销通常和挡料销或侧刃配合使用在级进模中,以减小 误差,确保孔和 相对位置尺寸要求。4最小相对弯曲半径是指在确保毛坯弯曲时外表面不发生开裂条件下,弯曲件内表面能够弯成 和 比值,用rmin/t来表示。5V形件弯曲模,凸模和凹模之间间隙是由调整 高度来控制。对于U形件弯曲模,则必需选择合适 。6在拉深过程中,毛坯受凸模拉深力作用,在凸缘毛坯径向

6、产生 ,切向产生 。在它们共同作用下,凸缘变形区材料发生了塑性变形,并不停被拉入凹模内形成筒形拉深件。7金属塑性变形时物体关键是发生形状改变,体积改变 ,其表示式可写成 。8.判定拉深件能否一次拉深成形,仅需比较总拉深系数m总和第一次许可 大小即可。当m总 时,则该零件可一次拉深成形,不然需要数次拉深。9和冲裁模相比,弯曲凸模、凹模工作刃口不应锋利,应含有一定 ,凸、凹模间隙略 料厚。10.采取配做加工方法设计冲裁模,其配做凸模或凹模零件图上,只标注其基础尺寸,而其无需标注 ,但要注明配做 。四、 问答题(本大题共3小题,每题6分,共18分)1. 冲裁是分离变形冲压工序。当凸模、凹模之间设计间

7、隙合理时,工件受力后分离变形要进过那多个阶段,分离前在那个阶段何处、何原因将出现微裂纹。2. 要实现精密冲裁,工艺上必需采取四个特殊方法是什么?3什么是弯曲回弹?影响弯曲回弹关键力学性能是什么,她们是怎样影响? 五、 计算题(本大题18分,每个计算尺寸2分,已知条件写出结论8分)图所表示冲裁零件,其材料为235, 料厚 t0.5mm。试按分别加工,求凸模、凹模刃口尺寸及公差。已知:2cmin.04 mm,2cmax0.06 mm,则60.12为IT12级,36-0.62为IT14级,36-0.62为IT14级;刃口尺寸制造公差按合理间隙差(2cmax2cmin)确定。六、 看图回复问题题(共1

8、2分,每小题4分)1 依据模具结构图画出排样图和冲压零件图;2 该模具是什么卸料方法,属于什么类型模具;3 件5、件7作用,要求达成什么样硬度。冲压工艺和模具设计 试卷1答案七、 单项选择题(本大题共10题,每小题2分,共20分)每小题列出4个选项中只有一个是符合题目要求,请将其代码填写在题后括号内。错选、多选或未选均无分。1. A.落料 2. D拉深工艺 3. D弱区;4.C凹模 5. D伸长 6. B. 一次拉深 7. B1|3|,|1|3| 8B. 导正销 9. B. (hhhdn)hdn 10C. 冲压生产 八、 多项选择题(本大题共6题,每小题2分,共12分)每小题列出4个选项中最少

9、有二个是符合题目要求,请将其代码填写在题后括号内。未选、错选、多选或少选均无分。1 A.压料 D.卸料2. A. B. 3 A.厚度增厚 C硬度增加 4 B. 缩口 D. 弯曲内侧变形5. B. 低屈强比 C. 良好塑性 6. A. 侧刃 B. 自动送料机构 九、 填空题(本大题共10题,每空1分,共20分) 请在每题空格中填上正确答案。错填、不填均无分。1厚度、伸长 2模具、压力3定位、外形4最小圆角半径、毛坯厚度 5模具闭合、间隙 6拉伸应力1、压缩应力3 7很小、1+2+3=0 8. 极限拉深系数m1 、m1 9圆角半径 、大于 10. 制造公差、间隙值 十、 问答题(本大题共3小题,每

10、题6分,共18分)1. 冲裁是分离变形冲压工序。当凸模、凹模之间设计间隙合理时,工件受力后分离变形要进过那多个阶段,分离前在那个阶段何时将出现微裂纹。答:三个阶段,即:从弹性变形开始,进入塑性变形,最终以断裂分离告终。在塑性变形阶段,伴随凸模不停压入,材料变形程度不停增加,同时变形区硬化加剧,在凸模和凹模刃口周围,材料就产生微小裂纹,这就意味着破坏开始,塑性变形结束。2. 要实现精密冲裁,工艺上必需采取四个特殊方法是什么?答:1)采取带齿圈压板,产生强烈压边作用力; 2)凹模(或凸模)刃尖处制造出小圆角,抑制剪裂纹发生; 3)采取较小间隙,甚至为零间隙; 4)施加较大反顶压力,减小材料弯曲。

11、3什么是弯曲回弹?影响弯曲回弹关键力学性能是什么,她们是怎样影响? 答:当弯曲结束,外力去除后,塑性变形留存下来,而弹性变形则完全消失。产生了弯曲件弯曲角度和弯曲半径和模具对应尺寸不一致现象称为弯曲件弹性回跳(简称回弹)。材料屈服极限s,弹性模量E。材料屈服点s越高,弹性模量E越小,弯曲弹性回跳越大。十一、 计算题(本大题18分,每个计算尺寸2分,已知条件写出结论8分)图所表示冲裁零件,其材料为235, 料厚 t0.5mm。试按分别加工,求凸模、凹模刃口尺寸及公差。已知:2cmin.04 mm,2cmax0.06 mm,则60.12为IT12级,36-0.62为IT14级,36-0.62为IT

12、14级;刃口尺寸制造公差按合理间隙差(2cmax2cmin)确定。解:由图可知,该零件属于无特殊要求通常冲裁件。36由落料取得,26及18由冲两孔同时取得。依据已知条件, 有: 2cmax2cmin0.060.040.02mm; 60.12为IT12级,取x0.75;36-0.62为IT14级,取x0.5; p0.4(2cmax2cmin)=0.40.020.008mm d0.6(2cmax2cmin)+0.60.020.012mm(1)冲孔(60.12) (2)落料(36-0.62) (3)孔距尺寸 (180.09)十二、 看图回复问题题(共12分,每小题4分)1.依据模具结构图画出排样图和冲压零件图; 2.该模具是什么卸料方法,属于什么类型模具;刚性卸料;级进模3.件5、件7作用,要求达成什么样硬度。件5:导正销;5458HRC件7:始用档料销;5458HRC
