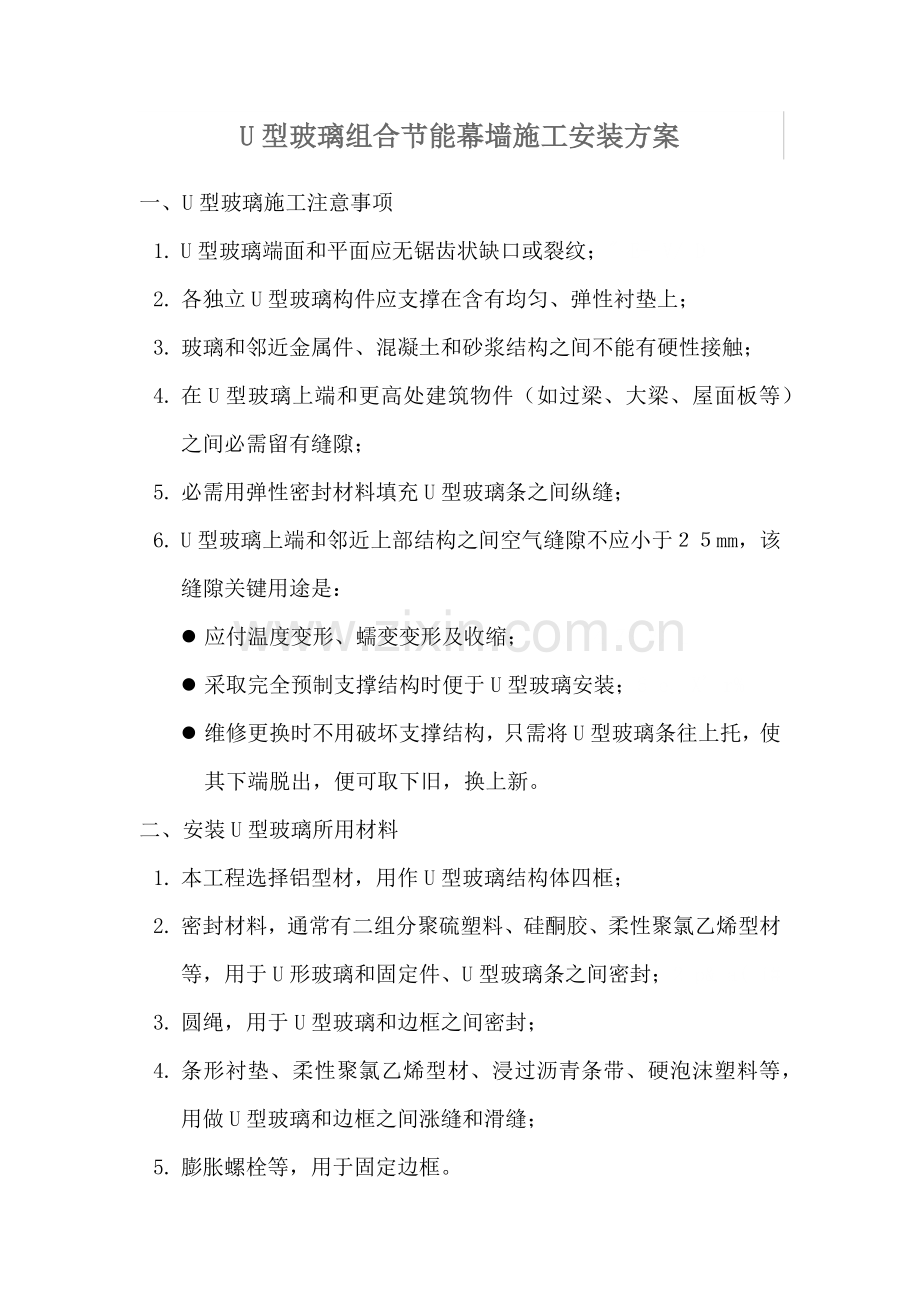

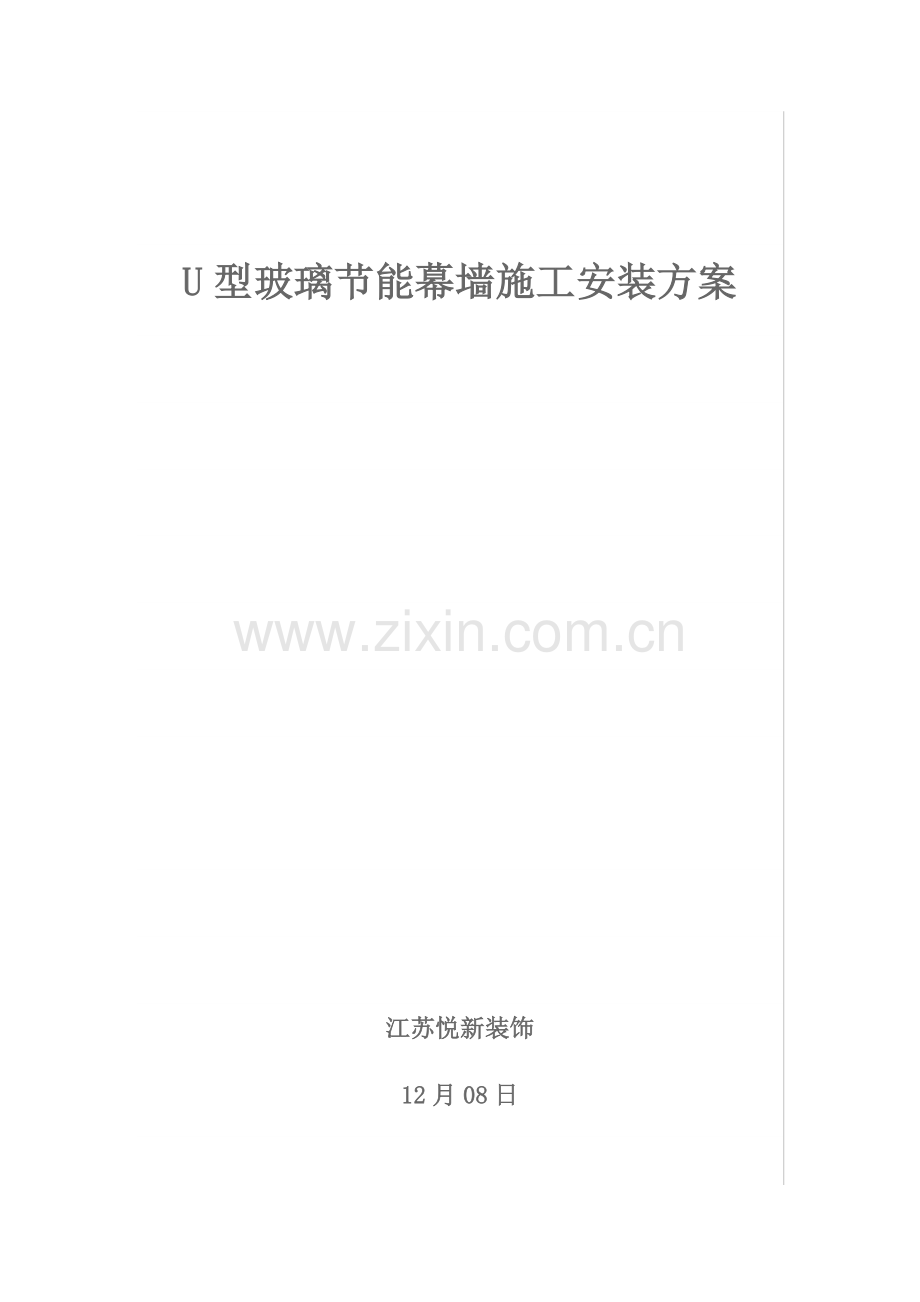

1、U型玻璃节能幕墙施工安装方案江苏悦新装饰12月08日U型玻璃组合节能幕墙施工安装方案 ( d& Z) 1 K te: i6 p, w( M一、U型玻璃施工注意事项1. , Y; h f. T4 H* b+ _: S0 7 g( L7 UU型玻璃端面和平面应无锯齿状缺口或裂纹; E- V/ D2. 各独立U型玻璃构件应支撑在含有均匀、弹性衬垫上;3. - I8 u/ N- C0 Z6 I+ V6 x( o4 D玻璃和邻近金属件、混凝土和砂浆结构之间不能有硬性接触;4. ( P, R! s1 A% P: n在U型玻璃上端和更高处建筑物件(如过梁、大梁、屋面板等)之间必需留有缝隙;5. : 4 E$
2、 I* 5 v. q# O必需用弹性密封材料填充U型玻璃条之间纵缝;6. 6 l8 c( d$ G; _5 f) fU型玻璃上端和邻近上部结构之间空气缝隙不应小于mm,该缝隙关键用途是:l . g6 b/ T7 V- P9 F, V0 _7 ( E应付温度变形、蠕变变形及收缩;; |. 4 Z3 V) ll 采取完全预制支撑结构时便于U型玻璃安装;6 e, X r% l 维修更换时不用破坏支撑结构,只需将U型玻璃条往上托,使其下端脱出,便可取下旧,换上新。8 v+ 3 3 O9 7 i r# F% A$ 二、安装U型玻璃所用材料1. 本工程选择铝型材,用作U型玻璃结构体四框;2. 6 H3 M
3、6 P3 j4 |4 h; W5 z1 f) z ?密封材料,通常有二组分聚硫塑料、硅酮胶、柔性聚氯乙烯型材等,用于U形玻璃和固定件、U型玻璃条之间密封;2 p& a( i# 3. 圆绳,用于U型玻璃和边框之间密封;4. $ r6 . O9 Z$ q3 条形衬垫、柔性聚氯乙烯型材、浸过沥青条带、硬泡沫塑料等,用做U型玻璃和边框之间涨缝和滑缝;5. - T6 T/ m4 s/ qR, o & x膨胀螺栓等,用于固定边框。三、U型玻璃安装本工程! R/ J4 dJ$ ( r3 $ M5 F1 R( J本本U型玻璃关键用于构筑窗户、墙体,采取插入法安装,立即U型玻璃条插进U型截面铝框或钢框中。1 施
4、工次序按常规,U型玻璃结构体施工次序大致以下:1) 固定边框;2) 在边框内侧底部放置硬泡沫塑料,作为胀缝;3) 在边框两翼内侧贴上垫条,作为滑缝;4) 将起稳定作用嵌入件放入框中5) 将U型玻璃条依次插入;6) 在边框和玻璃间缝中塞入垫条和圆绳;7) 在边框和玻璃、玻璃和玻璃、边框和建筑结构体接缝中填入弹性密封材料,实施密封;8) 结构体做好后,将表面污垢清除洁净。2 0 6 ) 5 p- L4 B6 K具体施工方法1) 边框固定边框可直接固定在厂房墙皮柱外侧面。在调整好框水平后,使框和墙皮保持在同一平面内,用螺栓将框固定在建筑物上,边框和建筑物之间加以密封。# i3 z2 L6 o; J2
5、 8 v$ o( V铝框固定后,应能确保U型玻璃墙体自由伸缩。U型玻璃条底段和框接触部位应能适应因为温度改变而引发玻璃长度伸缩。U型玻璃和框接缝处不能透水、透气,所以应在U型玻璃和铝型材接缝处装上用做胀缝材料或型件,将接缝盖严,应在不一样方向上将型件推进去,胀缝应全部封严。2) 密封件使用3) 嵌入件用于双排U型玻璃安装嵌入件多为塑料或金属质。4) 垫条垫条和U型玻璃及垫条和铝框接触面不得小于,垫条和铝框接触一侧应能自动粘合,在纵向上垫条应摆正,这么可使U型玻璃条插入简便易行。垫条置入深度以确保边框和玻璃间密封材料深度大于为标准,垫条厚度选择以确保密封材料厚度大于为标准。5) 圆绳装好U型玻璃
6、条以后,在无垫条那一侧玻璃和铝框之间应塞入对应粗细圆绳,其直径以为宜,方便将该缝隙堵严。6) U型玻璃之间纵向接缝密封安装时,两条U型玻璃最靠近缝隙不得小于,该接缝通常采取弹性密封材料(如硅酮密封胶)之类密封。对于外侧接缝,密封剂进深不得小于,以确保U型玻璃表面和密封材料之间全方面接触。双排U型玻璃之间内侧和外侧接缝全部要实施密封。7) U型玻璃和边框间密封U型玻璃和边框之间应该进行密封,密封厚度在最窄处测量也应大于,而且密封材料和边框粘接面和密封材料和U型玻璃粘接面宽度全部应大于或等于。为避免因雨水长久作用而引发密封材料损耗,要求密封材料暴露面应向下或向外倾斜。8) U型玻璃墙体和建筑物间衔
7、接以封闭房间为目标构筑U型玻璃结构体,其和建筑物衔接处缝隙也应实施密封。9) 维修更换U型玻璃结构体中破损玻璃时,一样采取插入法。先将密封材料剔除,然后将破碎玻璃往上拔,使其根部脱出框外,取下,再换上新,照前样密封。假如是墙体最靠边玻璃破碎,依据不一样排列方法,先将和破玻璃相邻玻璃取下,再剔除密封材料,取下破玻璃,然后按次序换上新玻璃,照前样密封。( k: y* D% q7 a2 l8 U! / s U换上新玻璃以后,新旧玻璃接缝处颜色乃至新旧玻璃颜色全部可能略有差异,这种现象是常见。+ n9 l H 4 P6 _四、U型玻璃标志、包装、运输储存1. & Q, 3 w6 f* v3 f8 z.
8、 1.相同规格、相同长度U型玻璃块翼对翼成对扣在一起,对为一组,用胶带纸或塑料编织带捆绑,两端用专用塑料套套上,以避免撞击受损,也可将捆好玻璃装入木箱,箱内可填入木屑等材料起稳固作用。2. 每个包装箱内应有张卡片,卡片内容包含:l 玻璃名称和厂家商标;l 玻璃型号、颜色;l 6 k/ Y; S$ O8 t$ w, V玻璃数量188m;l 包装号码及包装日期3. 7 x9 C9 T: U% s1 d5 T3包装好玻璃可用任何运输工具运输,装运时应使玻璃端头朝向运输工具运动方向。4. K) p; |1 e1 E3 b6 D, B# X包装好玻璃应码放在房屋内或遮阳、遮雨棚内。包装箱应卧式码放,下面
9、垫上木版,多层码放时,层和层之间应垫上木版。码仿高度不能玻璃本身承重能力。注意点:1) 龙骨弹线定位:依据轴线及水平基准定出龙骨位置尺寸:进出、标高、左右位置;2) 龙骨安装调整:此间注意钢材加工后防腐处理、焊接情况、龙骨调整正确性、铝料要先连接到钢龙骨上,和钢材接触面应设绝缘垫片;3) 将防火层、幕墙避雷根据图纸施工并报验完成;4) 7 ) l# p- * E& $ U型玻璃弹线定位:在已经安装调整完成后龙骨上将准备安装U玻位置依据图纸设计要求,以每1块或每10块将理论尺寸现场弹线定位,此间要首先从电脑图示上确定角部正确位置和首先几块和起步轴线尺寸关系,以相对基准轴线为起点,以每1块或每10块将理论尺寸现场弹线定位,将全部施工单面尺寸次序排布,假如排布到最终出现尺寸问题,可在一些后次序施工面范围内消化处理,即依据余量尺寸大小用U玻之间缝隙调整消化掉。5) 假如U玻安装次序自下而上,要注意雨天防水;假如U玻安装次序自上而下,要注意施工操作安全。 江苏悦新装饰 12月08日
