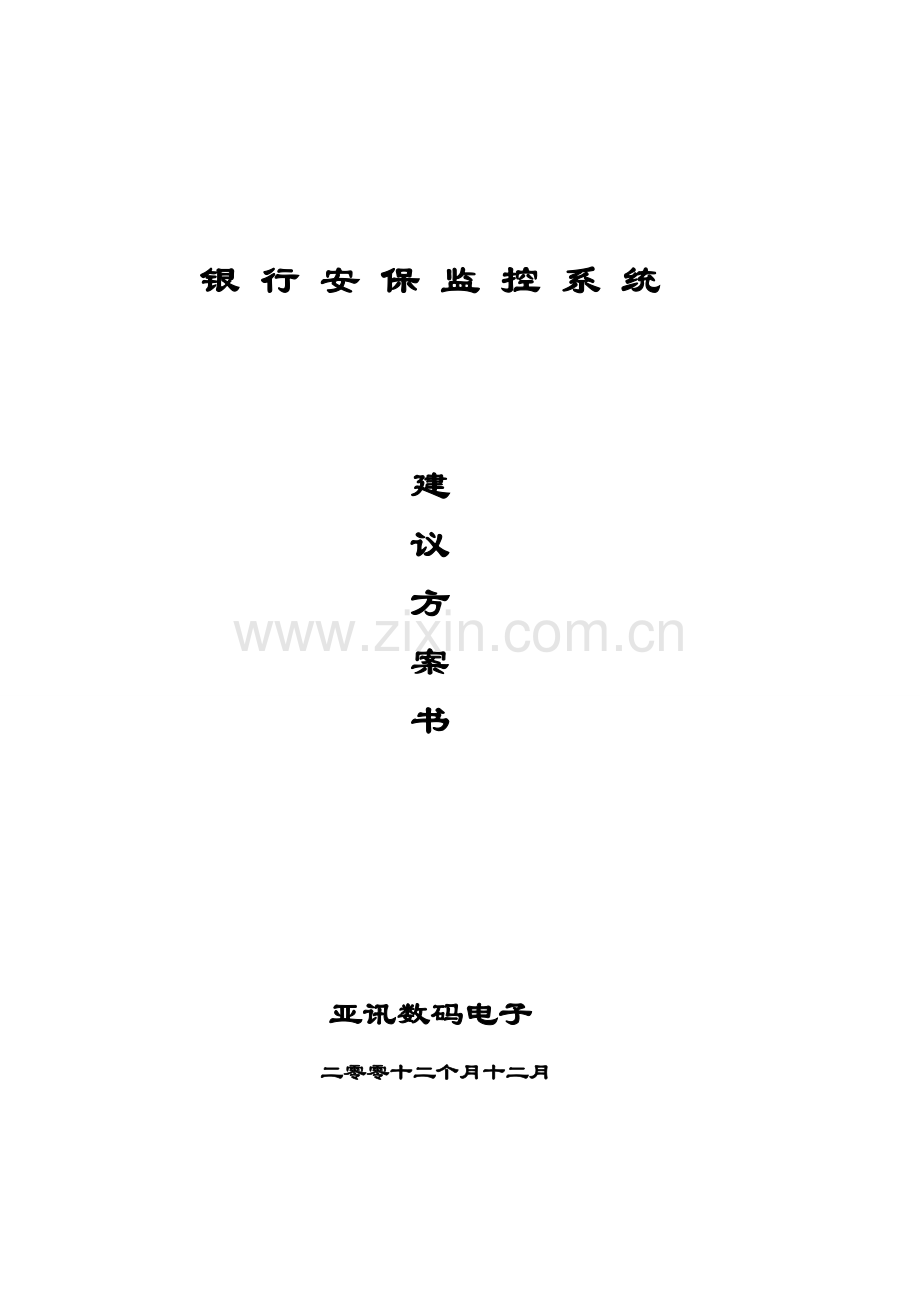

银 行 安 保 监 控 系 统建议方案书亚讯数码电子 二零零十二个月十二月目 录（一）序言（二）数字监控系统介绍（三）数字监控系统设计标准 （四）系统特点 （五）全数字智能监控系统设计方案（六）系统组成（七）系统关键功效和使用方法（八）系统日常维护和售后服务（九）关键设备清单一 、序言 怎样确保银行正常营业秩序及其营业安全是银行系统在目前情况下必需关键考虑问题,确保银行系统正常运行也是众多厂商责任.我们依据湖南省农行大楼要求，本着高水准、高质量要求，提升产品性能价格比，设计了该系统总体方案。现在，保安电视监控系统正日益受到大家广泛重视和应用，其产品种类和档次也越来越多。本系统采取亚讯AD300B数字监控主机为主，结合数字压缩技术，含有可靠性高，可扩展性强，图像质量好，性价比高等优点；除满足农行项目需求各项功效指标外,还含有区分于其它同类产品各项优势功效，这些功效实用性更全方面满足了银行用户安保监控工作需求，其优异性更符合未来监控设备发展趋势。这些功效完善将为银行保卫部门人员工作带来极大便利和高效。正如VCD影碟机替换了传统录像机一样，数字智能监控系统含有传统模拟监控系统无法比拟优越性，能够堵塞安全漏洞，和消除因工作人员渎职而引发纠纷，为突发事件提供证据，很好地保护投资者利益。二、数字监控系统介绍计算机数字监控系统是监控报警业界新型产品，它将数字化视频图像统计和多画面图像显示功效和监视报警功效结合在一起，将逐步替换传统模拟式多画面分割器和长时间录像机，含有灵活方便等特点。亚讯AD300B系统在此基础上，采取高级工业控制微机，专业视频采集压缩卡，专门开发软件，达成多画面图像实时显示和回放，并可对云台和镜头进行控制，配之以良好人机交互界面，便组成了以计算机为关键数字式监控报警系统。系统结构图所表示：视频图像VGA显示器压缩处理硬盘统计云镜控制分割显示报警控制日志查询AD300B主机带云台摄 像机组控制信号鼠标键盘报警探测器报警解码器局域网传输报警输出亚讯AD300B系统关键功效：1. 每台主机可最多输入16路音、视频信号2. 可从多路摄像机输入图像中任选一路或多路在屏幕上作画面动态显示3. 采取大容量硬盘对图像作数字化统计4. 数字化硬盘存放及视频解压缩功效，能够完整统计下摄像机高清楚度画面，使画面回放时也能达成极高清楚度。5. 多画面分割显示6. 控制云台和镜头运动7. 响应报警及连动输出功效8. 图像经硬件压缩后经过局域网远程传输，接收端经过软件解压重现画面。9. 正版WINDOWS运行环境,高度稳定10. 建立值班操作日志 ，统计全部操作动作， 便于维护和检验工作11. 交接班、值班情况、值班操作全过程由计算机进行管理，方便查询，利于管理12. 多通道实时监听，且可经过鼠标完成任意通道选择，便捷操作、高效工作13. 多工智能操作（监视、统计、回放、控制、备份同时进行），14图像清楚度可独立调整，并能快速复制到全部各路15实时监控图像单幅抓拍、全屏抓拍；回放图像动态抓拍、静止、动态放大16系统能够兼容安防监视和柜员监视，对每个摄像机可分别设置保留空间位置及大小；可分别设置保留时间长短17全自动操作，系统可对每台摄像机一周内全部时段制订录像计划，可对每个报警探头一周内全部时段指定布防计划，按计划进行布防三、全数字智能监控系统设计标准监控系统设计好坏和使用可靠性直接影响用户切身利益、关系到人力和物力资源安排和配置合理性，甚至会产生巨大社会影响，本系统设计时从以下多个方面考虑：1. 充足考虑用户多种具体要求和当地具体情况。2. 采取了当今世界最为优异计算机全数字化压缩监控系统，含有传统监控系统无法比拟优点，能够堵塞安全漏洞和消除因工作人员渎职而引发纠纷，为突发事件提供证据，很好地保护投资者利益。3. 系统含有高度可靠性和工作连续性，极大程度地降低了用户维护工作量。4. 系统可扩展性、伸缩性很强，使用很方便。5. 设计时充足考虑了日常可能发生多种突发事件，灵活性强。6. 比较合理造价。四、系统特点本监控系统采取了当今世界优异全数字化计算机压缩技术，含有传统“模拟”方法监控系统无法比拟很多优点。能够完全自动地对监控对象进行永不间断全程监控，并能够很方便地查询任一时间，任一地点现场图像和声音，为根本处理安全问题提供了有力方法，替换了传统模拟方法监控系统，并能在相当长一段时间保持领先地位，提升了用户投资效益。计算机数字监控系统，采取高性能计算机，替换了传统“模拟”方法监控系统所需大量监视器、录像机、图像分割器、解码器、视频切换器及矩阵系统等设备。这不仅降低了系统造价，使得系统简单化，易于操作维护，而且还大大提升了系统可靠性，因为本系统采取了优异数字处理技术，使得图像质量更高，更易于保留。本系统软件，能够提供强大图像处理功效，调整图像亮度和对比度等，能得到高质量被监控对象图像，而且能够将图像保留为通用格式，在专业图像处理软件中进行深入处理。该系统能够将所摄对象图像经过数字压缩技术录存于计算机硬盘中，对被监控对象自动地永不中止地进行监控，系统自动循环，不需人工干预。不仅节省了大量录像磁带，而且还能够经过一般打印机将所录图像打印出来。该系统独有运动目标检测技术，基于数字技术动态检测技术，能够在画面上直接用软件进行区域设防。系统自动检测画面上目标改变，依据改变率进行录像。以上所述特点，全部是传统“模拟”方法监控系统所无法比拟。五、 设计方案5、1本方案设计实施标准1. GB50198-94 民用闭路监视电视系统工程技术规范2.GA/T75-94 安全防范工程程序和要求3.GA/T74-94 安全防范系统通用图形符号4.GB/T16676-1996 银行营业场所安全防范工程设计规范5.公安部公共安全防范工程管理暂行要求6、建筑电器设施设计施工标准5、2 用户功效要求和方案实施现场部分基础情况l 监控区域为金融系统营业场所,包含进出通道、现金交易柜台、营业大厅、金库、值班室、机房等关键场所。l 行领导、保卫处长、支行主任设分控台，有控制全系统权限，可经过控制中心对各子系统和所属行进行监督和检验，可依据需要给予中心值班人员对应操作权限。l 值班人员在其操作权限内，可对所监控区域进行布防和查看。l 报警发生后，系统自动响应报警，并统计下相关图像。l 金库内防入侵报警器二十四小时布防，有些人进入即自动录像，人员退出后，自动停止录像。l 可多画面同时显示，并可对关键图像进行放大。l 操作员可经过VGA显示器进行图像监视，报警器单点或多点布撤防。l 系统含有强大安全管理功效，可自动生成大量安全统计。l 系统含有强大远程监控功效，可利用计算机网络进行远距离图像传输。l 相关领导或部门经过机关局域网，依据权限不一样，可进行图像切换、云台控制等操作，达成对值班人员或岗位进行监督和随时了解情况。l 系统整体布局合理、操作使用简单、维护保养方便。l 前端设备及线路安装隐蔽安全、系统接地良好，符合技术要求。l 系统可实现无人值守，自动布防、自动运行、自动摄录、自动报警。l 能实现分级权限控制和分级密码设置，达成监控图像和远程视频信号传送稳定、清楚，动态性能良好。53 方案设计因为本银行为有金库专业银行，所以监控防范关键是围绕金库为中心，对接款通道、现金交易柜台、营业室等进行全方位监控。又因摄像机位置选择好和坏，直接关系到整个监控系统能否达成预期功效要求和设计目标。在此问题上，经过仔细观察和认真征求用户意见和提议，初步决定以下表位置对应关系来部署摄像机。摄像机镜头配置表（以8个摄像机为例） 设备位置摄像机镜头品牌型号数量品牌型号数量金库接款通道Panasonic松下WV-CP4601Avenir精工SSG06036G1/36倍二可变1金库内Panasonic松下WV-CP4601AvenirSSE0412手动光圈1/34.0mm11#出纳柜Panasonic松下WV-CP4601AvenirSSG0612G自动光圈1/36.0mm12#出纳柜Panasonic松下WV-CP4601AvenirSSG0612自动光圈1/36.0mm11#会计柜Panasonic松下WV-CP4601AvenirSSG0612自动光圈1/36.0mm12#会计柜Panasonic松下WV-CP4601AvenirSSG0612自动光圈1/36.0mm1营业大厅Panasonic松下WV-CP4601AvenirSSG06036G1/36倍二可变1大门Panasonic松下WV-CP4601AvenirSSG06036G1/36倍二可变1鉴于银行在安全运行、正常营业方面关键性和特殊地位，它对监控报警系统稳定性和可靠性提出了很高要求。监控报警系统设计和实施其关键目标是为了预防银行内发生意外事故，由监控系统报警并立即通知银行中相关人员以免造成损失；预防冒领钱款、非法抢劫、偷窃等事故发生；万一发生事故，统计下不法分子现场作案证据。另外，安装上监控系统后，能够对违规人员进行监督和录像，对其能够产生一个威慑力量，增加银行营业安全。当监控系统满足了上述基础要求后，还要考虑到它易用性和操作简单性。考虑到柜台交易时，双方语音资料在以后查证时关键性，在交易柜台处配置监听头，采集现场声音传送到监控主机音频输入接口,经过在主机设置,可实现同时录音、现场监听功效 ,立即了解现场情况。为了防盗，在金库、柜台、大厅中摄像机加装三技术防盗报警探测器。报警信号传送到监控主机报警输入接口,经过在主机端设置,开启报警装置,立即通知值班人员,采取对应方法,阻止其破坏行为和统计下她实施破坏行为过程,为以后取证工作提供方便。相对于传统模拟监控系统来说,数字监控系统拥有一个模拟监控系统所无法比拟优势,那就是远程传输、远程控制。借助于用户单位已经有内部网络，只需将一条网线接入监控主机就能够实现在内部网络任意一台计算机上实现远程监看、远程控制（需经主机端授权，同时远程监看端计算机要安装相关软件，并对其配制有一定要求）。六 系统组成本系统由AD308B监控主机、报警解码器、云台解码器、操作控制台、UPS电源、VGA显视器、摄像机、支架、防护罩、云台、视频打印机（可选）等组成。本方案考虑到实际情况,采取数字压缩技术，降低了以往模拟系统相关设备，如画面分割器、矩阵等设备，为大幅度降低系统造价提供了可能性，对于现已经有多媒体监控系统只需添加系统监控主机，并对现有监控系统略加改造即可。这么本系统即能够经过本单位内局域网进行图像、信号远程传输和控制，同时，可实现对银行中人员进出情况实时正确纪录，为未来有可能包含到调查取证工作提供方便，实时图像监视对于不法分子起到震慑效果。另外，银行相关领导或部门经过本单位内局域网进行远程联网（运行网络端软件），依据所设权限不一样，可进行图像切换、云台控制等操作，达成对值班人员或岗位进行监督和随时了解情况；本系统等程序化运行，可实现无人值守，自动布防、自动运行、自动摄录、报警联动七、系统关键功效及使用方法 1、系统关键功效l 系统能自动地经过摄像机进行摄录，进行实时显示。系统平时显示方法为多画面显示，监控人员能够任意放大观看任意摄像机画面。天天不一样时段、星期几、每个月几日到几日，能够有不一样设置参数，即系统能够按时间划分不一样工作模式。系统也能够实现无人值守。l 经过调整带云台摄像机，能够清楚地看到视场中情况，分辨出进出物体。l 录入图像数字化压缩存贮在计算机硬盘里，压缩比可用进行调整。存贮图像文件自动循环删除，硬盘中录像资料像保留时间取决于：硬盘空间大小、图像分辨率、图像压缩比等，还能够依据用户需要，加大硬盘以扩展存放时间，或增加其它外存设备。l 系统能够随时方便、即时地检索、回放统计存贮图像，如可按时间、地点（摄像机号）或内容进行检索和回放。回放图像稳定、清楚，可反复读写，不存在传统监控系统中所存在录像带信号衰减和磨损问题。l 系统利用计算机强大图像处理功效，可对采集图像进行处理，包含画面修改、编辑、调整、放大、缩小和打印等等；也能够将图像保留为通用数据文件格式，用其它专业图像处理软件进行处理。l 全数字智能监控系统有安全密码，没有权限人员将不能对监控系统进行查询、设置系统、删除文件等操作。系统一旦碰到意外断电时，能够自动恢复工作。l 系统可选配报警解码器，能够连接主动探测器或被动式紧急按钮，增加对突发事件报警录像功效。l 系统独有运动目标检测技术，能够在画面上直接用软件进行动态区域划分。l 系统能够和其它计算机联网。l 开机后，系统可直接进入监控状态。l 计算机能够同时存放并显示来自8个摄像机所捕捉全部动态画面。l 计算机硬盘存放图像。系统将摄像机统计图像压缩储存在计算机硬盘上，无终止缓冲技术使计算机硬盘自动循环统计，自动保留存放图像。l 该系统克服传统系统不足，含有良好人机界面，使操作愈加简单易学，愈加直观，日常维护愈加轻易。系统设置简单直观，能够依据时间、日期及报警输入等具体要求，对每一个摄像机统计情况进行设定。因为采取计算机控制，只要事先设计好，就能够实现全自动化管理，程序化运行，从根本上实现无人值守。2、具体设定包含：l 录像帧速、质量依据用户要求自行设定。l 设定定时录像时间及日期（如：工作日或假日）。l 设定报警联动相关录像通道、报警输出等，在出现突发事件时，使系统自动对现场进行实时视频捕捉和报警输出，如110自动拨号、开启警号等，使防范工作更安全、周到、而且以后能够利用数据库进行任意查询。l 操作员可在系统正常工作状态下实时观察事件发展情况，或仅用鼠标单击某一窗口，即可全屏实时观察事件发展情况。l 本系统提供密码设置。出于对系统保密性要求，系统管理员能够设置密码，确定进入系统许可优先级和使用权限，由系统管理员亲自管理，她人无权删改。每一次操作，如：停止捕捉、开始回放、改变参数、退出某一程序等，全部需要键入操作人密码。提升了安全等级，有效预防内部人员作案。存放在计算机硬盘上报警文件，在正常硬盘自动循环统计过程中不会被自动删除。l 系统能够经过网络和其它计算机连接。如：自动将系统工作状态传输到远端计算机上,同时，也能够从远端计算机，控制当地云台、镜头。3、回放方法下系统特点：l 依据统计文件菜单进行多层次检索，如：查看任意摄像机、在任意日期任意时间段内对事件统计文件和文件容量。统计文件可分为三组录像方法：手动录像；报警触发录像；定时录像。l 选择了您所想要查看时间段内文件以后，第一帧画面将显示在监视屏上，能够进行单帧、正常、1/4倍速、1/2倍、2倍速播放。l 经过计算机显示器等外接设备来详查事件发展过程，能够立即再现全部存放图像，能够对所需要画面进行图像放大、缩小、冻结、检索等图像质量处理，以取得愈加好识别。亦可将所需要画面以压缩或非压缩形式存放至软盘或可写光盘上，经过一般或打印机打印出来，利用网络将图像传输至另一个计算机，传真机及远端任意地点。4、系统配置：AD308B监控主机 ：WIN操作系统、128M内存，Celer800CPU以上,32M显卡、80G系统硬盘、专用压缩采集卡，工控机箱，专用软件，5、系统技术参数： 图像尺寸：PAL：352 288， 录像帧速：1、6、12、25帧/秒可调 图像压缩 标准 MEPG1 612KB/帧（352 288） 显示颜色数量：32位真彩 录像方法：手动录像、定时录像、报警触发录像 标配硬盘：80GB硬盘 视频输入：视频输入数量：116路 输入阻抗：75 视频格式： PAL 输入电压：AC210240V 50HZ 系统电源：300W以上 报警触发器及输入/输出 传感器输入：常开、常闭式报警传感器和系统连接，出现特殊情况激活触发器，分别和单个或多个摄像机任意连接，进行连动报警。 传感器输入数量：8个 传感器输出数量：1个 串行触发器：由软件控制触发规则 视频捕捉16路单独设置视频报警区域防范目标大小，敏感度可调可连动录像、可单独设置报警录像速度 回放检索 按时间、摄像机分别检索 可单帧查询 工作环境 温度：-30 C +50 C 湿度：10 %90% 周围噪声：50dB ASPL 本系统利用计算机数字压缩技术对目标范围进行实时监控、录入和再现。此系统价格低，性能可靠，维修和保养简便。它能不间断地监视、摄录目标范围内全部内容，并把所捕捉图像进行实时压缩统计到计算机硬盘中。同时，系统也含有和报警传感器或紧急事件按钮相连接报警监控录入功效和运动目标检测功效。6、该系统有以下优点： 此监控系统是以PC机为基础硬件数字压缩监控系统，可随计算机不停升级而升级，再发展潜力巨大。 全自动或经过报警触发器开启并以数字化方法录入全部摄像机所捕捉图像内容。能够循环扫描每部摄像机（黑白或彩色），扫描各摄像机间隔时间软件可调；像素分辨率软件可调；报警后可切换为单路或某几路高速录像，并在软件预设置时间后，切换回平时循环扫描方法；捕捉存放最高速度可达成30帧/秒(单路)。 可在计算机屏幕上直接控制云台和镜头。 经过电脑监视器来详查事情发生过程，能够立即再现全部存放图像，并经过系统图像处理功效对画面进行处理方便识别。也可经过一般打印机打印出来，或经过调制解调器将图像传送到世界任何地方。 计算机硬盘存放图像。此系统将摄像机统计图像画面全自动数字压缩保留在计算机硬盘上，无终止缓冲技术使计算机硬盘自动循环，月复一月，年复十二个月无休止使用。 在一个计算机屏幕上可同时显示来自四个、九个直至十六个摄像头全部图像，并可对其进行图像冻结、放大、缩小等操作。 可在原有监控系统基础上升级或改装，并保留部分原有设备不至于浪费。八、日常维护和售后服务本系统在设计时，充足利用了计算机方面成熟技术，正如计算机本身一样，系统含有高度可靠性，日常维护工作量很少，而且在设计时充足考虑了系统扩展性和升级等情况。提升了投资者资金利用率。本企业提供对该系统无偿保修十二个月服务，对保修期内出现问题，在接到用户求援信号后，通常情况下二十四小时内做出响应，特殊情况下，72小时内处理问题。保修期后，提供优质服务，只收所需更新部件成本费用，对本企业所开发软件，提供无偿升级服务。九、 关键设备清单单位：人民币元序号名称型号产地数量单位单价总价1摄像机日本台2摄像机电源合资个36倍3可变C日本个4镜头日本个5室外摄像机护罩台湾个6显示器 合资台7全方位室外云台台湾个8全方位室内云台台湾个9云台室外支架合资个10室内摄像机护罩合资个11解码器国产个12监控系统主机 进口套13网卡块14视频缆线SYV75-5国产米15控制线缆国产米16门磁国产个17双鉴探测器国产个18接警主机国产台19手动报警按钮国产个20脚挑开关国产个21集线器国产个22玻璃破碎探测器国产个23电源线国产米24接插件国产个25附件、工具国产26累计27运保费28安装调试施工费29税金30总计备注：1、 此报价为人民币报价，使用期至12月31日。
