风电综合项目35KV集电线路监理实施工作细则.doc

XXXXXXXX风电场 MW工程

35KV集电线路、光缆及风场接地施工监理实行细则

编制：

批准：

XXXXXXXXXXXXXXXXXXXX有限公司
XXXXXXXXX风电项目监理部
XXXX年XX月XX日

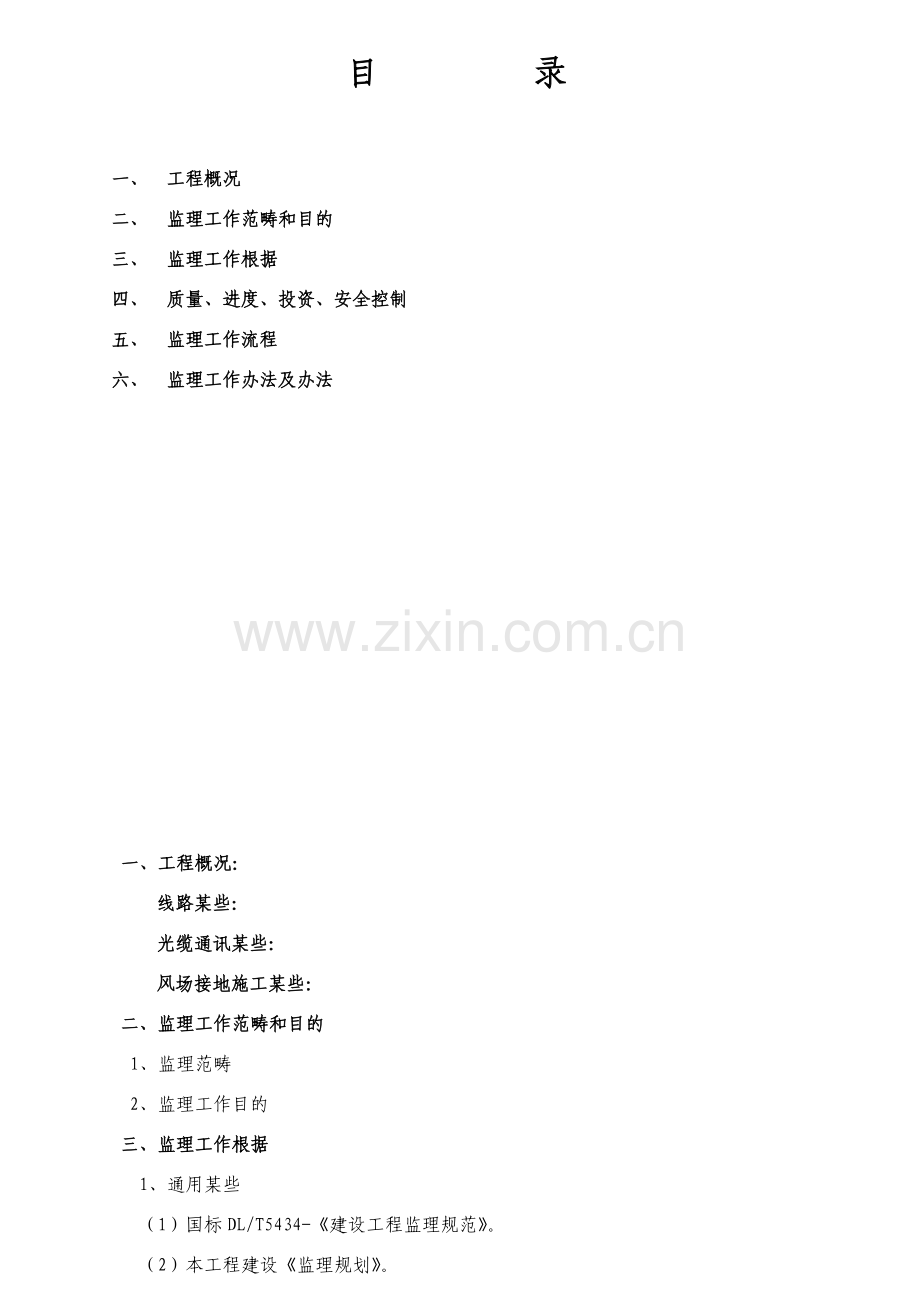

目 录

一、 工程概况
二、 监理工作范畴和目的
三、 监理工作根据
四、 质量、进度、投资、安全控制
五、 监理工作流程
六、 监理工作办法及办法

一、工程概况：
线路某些：
光缆通讯某些：
风场接地施工某些：
二、监理工作范畴和目的
1、监理范畴
2、监理工作目的
三、监理工作根据
1、通用某些
（1）国标DL/T5434-《建设工程监理规范》。
（2）本工程建设《监理规划》。
（3）本工程设计文献及图纸。
（4）本工程有关合同文献。
（5）《建设工程项目管理规范》(GB50326-)。
（6）《建设工程文献归档整顿规范》（GB/T50328-）
（7）电气装置安装工程电气设备交接实验原则 （GB50150—）。
（8）电气装置安装工程电缆线路施工及验收规范 （GB50168—）。
（9）电气装置安装工程35kv及如下架空电力线路施工及验收规范GB50173
（10）电气装置安装工程质量检查及评估规程（DL/T5161.1—5161.17-）。
（11）《电力建设安全健康与环境管理工作规定》国电电源【】49号。
（12）《安全生产工作规定》国家电网工【】488号
(13) 110~500KV架空送电线路施工及验收规范（GB50233-）
(14) 110~500kv架空送电线路施工质量及评估规程DL/T5168-
（15）风力发电厂安全规程DL/T796-
（16）风力发电工程施工组织设计规程DL/T5384-
(17) 超高压架空输电线路张力架线施工工艺守则（SDJJS2-87）
(18) 高压绝缘子瓷件技术条件（GB772-87）

四、关于质量、进度、投资、安全控制
（1）质量控制
1、严格审查施工单位编制施工技术方案；质量保证体系；及质量保证办法；并在施工中监督执行；
2、严格执行三级质量检查验收制度；
3、严格控制不合格原材料、半成品、构配件及设备，不得用于工程（材料进场必要填报报检单）；
4、电、气焊、电缆头安装制作等特殊工种必要持证上岗；
5、对隐蔽工程，重要部位及重要工序要进行全过程跟踪监理，监理人员要按工序及时跟班到位，进行监督检查，未经监理验收，不得进行下道工序施工；
6、须做二次检查材料由业主、监理、施工方共同到现场取样，封存后送检测站做二次检查；
（2）施工进度控制
1、设计图纸交付,必要满足施工规定，当浮现迟延或不能满足施工规定期，监理工程师应及时进行协调；
2、审查，施工组织设计中进度筹划，并在施工中监督执行；
3、项目部提供材料，设备规格、品种，供货时间应满足工期需要；
4、工程在施工中原筹划如难以完毕，监理人员依照状况可规定施工单位重新调节进度筹划,以保证工程准时交工。
（3）投资控制
1、严格控制在施工中擅自提高原则，增长项目；
2、要掌握工程静态投资及其构成，使其单位工程造价控制在批准概算之内；
3、按工程实际进度核签工程款付凭款证；
4、对设计变更要严格审查，避免发生不必要投资；
5、工程结算监理方要进行核签，对其工程量、工程质量进行确认。
（4）安全控制
1、严格审查施工单位编制施工方案中安全办法，并在施工中监督实行。
2、规定施工单位编制文明施工管理制度和实行办法，并进度实行。
3、杜绝本工程发生触电、土方崩塌、火灾及重大交通等事故。
4、监理在现场发现重大不安全因素危及人身和设备安全时有权责令停工，消除不安全因素后方可开工。
（5）信息管理和合同管理
信息管理：
1、建立监理档案；其内容涉及：监理规划、监理实行细则、监理告知、工作日记、大事记、监理总结、监理记录及其有关文献；
2、现场监理人员除重大事项及时向总监理师报告外，应以书面形式向总监理师报告工程形象进度和工程质量状况。
合同管理：
1、协助项目法人签定关于工程合同，检查关于合同合法性、规范性、完整与有效性；
2、对合同执行状况进行跟踪管理，定期检查合同履约状况，提出监理意见。

五、监理工作流程
开工准备

监理审查开工条件

审批开工报告

工程开工

监理结束

监理总结

竣工验收

单位工程监理及质量控制
该流程反映施工监理全貌及施工监理重要过程，如开工条件审查、工程竣工验收、工程移送证书签发等。大量细致施工监理工作，将在单位工程监理施工质量控制流程中描述。
1、单位工程监理及质量控制流程；
核定承包单位

参加图纸会审

核查施工准备

审批开工报告

单位工程
竣工验收

监理核查
确认

施工单位报质检查收单

施工单位
自检

开始施工
该流程是施工监理子流程。在整个工程施工过程中，将被重复执行，直至本工程所有工程施工完毕，再进入竣工验收流程。在该流程中，重点强调单位工程开工前审查，以及工序施工完毕后签证工作，即上道工序未经签认，不得进行下道工序施工。由于整个工程工序繁多，监理人员将按“验标”划分范畴，进行三级抽查，四级认证，在这个流程执行过程中，综合采用“旁站、测量、实验、监理工程指令”等手段，对施工质量进行监控，保证工程质量符合质量目的规定。
2、施工图会检流程
施工图纸

业主

监理部

业主批准交施工单位

确认一、二级图纸

参加业主主持会检
3、原材料构配件及设备质量签认流程；
施工单位材料构配件及设备质量报验单及现场取样复测单据

施工单位解决
或退料

不合格

监理抽查材料构配
件及设备质量

合格

认签报验单

进行下道工序
该流程反映原材料，构配件及设备在用于工程之前质量控制。

4、隐蔽工程、分项工程认签流程
施工单位

质量保证
资料齐全
分部各项
自检合格

施工单
位整治

不合格

监理确认

合格

签发质量承认

进行下道工序
该流程及单位工程,监理及质量控制子流程,运用于整个工程。

5、工程量计量流量

施工单位记录月报

返施工
单位

实物与报表不符

监理确认

实物报表相符

监理订立意见

业主
该流程涉及到工程投资与工程款支付，运用于整个工程。
6、质量事故解决流量

施工单位

普通事故报验单

重大质量事故报验单

施工单位整治

监理 确认

制定缺陷解决方案
业主设计施工监理

下道工序

验收合格

监理签发
解决方案

施工单位
实行

监理参加
验收合格

下道工序
该流程在工程发生质量事故后执行，是一种偶尔被执行流程。

7、工程停、复工流程

监理签发暂停
指令

执行工程质量安全事故解决程序

施工单位填报
复工申请

监理签发承认复工

监理审查事故
解决合格
该流程合用于整个工程在发生重大质量事故及其他需要执行该流程事件后，由总监理师决定与否执行。
8、工程设计变更流程

业主提出变更

设计单位提出变更

监理提出变更

监理审核

报告变更内容

业主审核

设计单位办
理变更告知

业主监理确认

设计单位办理
变更告知

签发变更告知

施工单位实行
设计变更涉及工程质量和工程投资，因而任何起因设计变更都必要得到批准，施工单位才干执行。小型及普通设计变更由监理工程师确认；重大设计变更由设计单位提出，监理部确认由业主报请审批单位批准，再由监理师下达给施工单位执行。

9、工程竣工验收流程

质量保证
资料

单位工程
观感
质量评估表

单位工程
质量
综合评估表

工程技术资料

施工单位填报竣工验收单

业主监理审查技术资料和现场检查

施工单位填写竣工报验单

监理确认
该流程反映竣工验收环节，在工程结束前执行。

10、依照监理对工程四控、二管、一协调原则，按工程监理流程要素，对该工程工程质量检查内容和规定。
施工准备阶段：
1、审查施工组织设计、施工技术办法、质量保证办法、安全保证办法和关于工程管理资料和线路复测记录。
2、抽查重点跨越及重要转角桩与否对的。
3、检查进厂材料
施工阶段：
1、风场接地施工
1）人工接地装置在覆土前应及时告知专业监理工程师进行验收，接地装置接地电阻必要符合设计规定，验收时承包商应填好《接地电阻测试记录》和《隐蔽工程验收记录》。
2）接地线敷设应平直、牢固、固定点间距均匀，镀锌防腐完整。标志齐全明显；焊接连接焊缝平整、饱满，没明显气孔、咬肉等缺陷，螺栓连接紧密、牢固，有防松办法。
3）接地线焊接长度：扁钢与扁钢等于或不不大于两倍扁钢宽度，且至少有三个棱边焊接。
2、电缆线路
1）运送与保管
（1）所使用电缆及附件，均应符合国家或部颁现行技术原则，并有合格证件，实验报告。
（2）电缆线路安装前，土建工作应具备施工条件。
（3）电缆及附件安装用紧固件，应用镀锌制品。
（4）在运送过程中，不应使电缆及电缆盘受到损伤，禁止将电缆盘直接由车上推下，滚动方向必要顺着缠紧方向，电缆盘不应平放运送、平放储存。电缆应集中分类存储，盘上应标明型号、电压、规格、长度。电缆盘之间应有通道，地基应坚实（否则盘下应加垫）。
2）电缆管加工与敷设
（1）金属电缆管不应有穿孔、裂缝、明显凹凸不平及严重锈蚀等状况，管内壁应光滑没毛刺。电缆管在弯制后不应有裂缝或明显凹瘪现象，弯曲限度不不不大于管外径10%，管口应作成喇叭或磨光。
（2）电缆管内径不应不大于电缆外径1.5 倍，弯曲半径应符合穿入电缆弯曲半径规定。
（3）引至设备电缆管管口位置，应便于设备连接且不妨碍设备拆卸和进出。并列敷设电缆管管口应排列整洁。
3）电缆桥架配制与安装
（1）电缆桥架及附件应妥善存储和保管，不应导致变形及损伤，并应有产品合格证。
（2）电缆桥架应安装牢固，横平竖直，其垂直偏差不应不不大于其长度2/1000，水平误差不应不不大于宽度2/1000。
（3）电缆桥架在现场制作非标件和焊接处，必要涂防腐底漆，面漆应均匀完整，色差一致。
4）电缆敷设：
工序：材料一运送、保管—电缆管敷设及电缆桥架安装—电缆安装前绝缘电阻测试—电缆敷设。
（1）电缆敷设前应检查桥架齐全和油漆完整，电缆型号、电压、规格应符合设计，并有产品合格证。
（2）电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。
（3）电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两端应作固定。
（4）电缆敷设时，电缆应从盘上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤。
（5）电缆敷设时不适当交叉，电缆应排列整洁，电缆终端头、电缆连接处、电缆井两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子笔迹应清晰，不易脱落。标志牌规格宜统一，应能防腐，挂装牢固。
（6）电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。
（7）电缆终端头与电缆接头制作前应作好检查，保证相位对的，采用绝缘材料应符合规定。
竣工阶段：
1、整顿施工资料、施工记录、施工质量验评，整顿好技术资料与业主共同检查。
2、现场施工质量验评。施工单位填报竣工报验
六、监理工作办法及办法
35kv线路建设监理质量检查明细
（线路组塔某些）
序号
监理工作内容
监理方式
规定
文献见证
现场见证
1
施工前1.1塔材、构件（涉及螺栓等）
■

■

■
■

■
■
1、 塔材构件用材规格、型号符合设计施工图规定。
2、 塔材金属构件加工应符合技术规范规定。
3、 焊接应符合焊接规程规定。
4、 黑铁件预组装合格。
5、 构件热镀锌后检查锌层厚度符合规定。
6、 构件加工后检查平直、无毛刺、剥皮，且各部件编号明显。
7、 各构件运到现场检查无变形。
8、 有出厂质保书。
2
施工时2.1铁塔组装
■
■

■

■
检查施工技术办法经审核批准。
1、 组装准备
组装方式及工器具准备符合已审定施工办法，检查现场与否符合安全和文明施工规定。
2、 组装
A组装有无强装变形，吊装工艺按施工办法执行对的。
B检查塔脚板与基本立柱间接触面与否紧密。
C检查地脚螺栓及防御螺栓结实状况符合规范规定。
D登塔检查各机构连接无缺件、强装变形，主材弯曲不不不大于1/800，螺栓结实等安装状况良好。（未紧者不超过5%）
3
施工后

1、 架线前抽测塔身倾斜方向数值在规定范畴内。
2、 与接地装置接好。
3、 督促施工承包商，消除不合格项目，并进行验证。
4、 质量评估，办理签证。
5、 汇总监理记录，整顿归档。
（线路架线某些）
序号
监理工作内容
监理方式
规定
文献见证
现场见证
1
施工前1.1材料、设备检查

■

■

■
■

■
1、 导、地线
A导、地线出厂前外观抽检及质保检查。
B现场检查导、地线型号、规格等符合设计规定，包装运送未损伤。
2、 绝缘子、金具
A绝缘子、金具型号、规格应符合设计规定。
B绝缘子、金具备出厂质保书。
C绝缘子、金具到达现场外观检查合格。
D绝缘子在现场进行绝缘电阻测量合格。
2
施工中2.1施工现场检查
■

■
查施工技术办法经审核批准
1、 检查核对现场施工布置，符合施工办法（如布线、放紧线、工机具、牵张扬地位置等）规定。
2、 沿线障碍物处塔设越线架时，检查其强度及防止大风办法。特别要检查跨越高低压线路，涉及带电跨越办法等，保证施工安全。

2.2架线过程

■

■
■

■

■

■
1、 导、地线展放、防止损伤。有损伤按规范规定解决。
2、 导、地线压接时，实行旁站监理，接头位置符合规定。
3、 导、地线挂线前，检查暂时拉线受力良好。
4、 紧线中加强受力变形检查。
5、 抽检弧垂与否符合设计规定。
6、 登塔检查各附件安装质量及铁塔螺栓复紧状况。内容涉及：护线条、防震锤、线夹、绝缘子、引流线塔接等，螺栓未紧不超过3%。
7、 核对全线相位。
8、 检查架线后交叉跨越垂距，抽测并做好记录。
9、 检查全线沿线环境，清除障碍，保证安全。

3
施工后3.1消缺整治
■
■
督促施工承包商，消除缺陷并进行验证。

3.2质量签证
■

质量评估，办理签证。

3.3收集资料
■

汇总监理记录，资料整顿归档。

（线路接地线某些）
序号
监理工作内容
监理方式
规定
文献见证
现场见证
1
施工前
■

■

■
审核施工承包商自检合格签证
1、 接地体及引出线规格、数量符合规定。
2、 接地体连接，焊接镀锌等状况符合规定规定。
2
施工中
■

■
■

■
■
1、 接地体埋深及埋设位置符合设计规定。
2、 与铁塔连接处固定紧密，工艺美观。
3、 检查测量接地电阻。
3
施工后
■

1、 质量评估，办理签证。
2、 汇总监理记录，资料整顿，归档。
（OPGW施工某些）
序号
监理工作内容
监理方式
规定
文献见证
现场见证
1
施工前检查
■

■

■

■

■
■
1、 检查光缆及金具附件型号、规格、数量与否与设计相符，有无产品合格证及测试记录；
2、 审查光缆施工组织办法和技术方案。
3、 检查缆盘包装与否损坏，外绞线有无损伤，端头密封与否良好。
4、 用光时域反射仪测试光缆传播性能；
5、 检查光缆施工人员岗前培训状况；
6、 检查施工机具与否配套、齐全、完好（含张牵机、滑轮、避扭器、防扭鞭等。
2
施工过程检查

■

■

■
■

■

■

■

1、 光缆展放必要张力展放，牵引连接必要可靠，牵引绳与光缆之间应安装退扭器；
2、 牵放时应保持通信畅通，专人指挥；
3、 牵引时应控制张力，初始时慢速（5m/s），状况正常后恰当加速（30 m/s），且牵引过程张力应均衡，派人与光缆前端同步迈进，检查并清除障碍，必要时协助过轮；
4、 凡有交叉跨越地方应有跨越办法（如跨越架）被跨电力线宜停电，跨公路、铁路、河流、通信线应按关于部门规定施工。
5、 端头余缆应预留30m左右，以保证地面接续操作；余缆盘直径不不大于1.2m，牢固地固定在铁塔上；
6、 光缆持续采用熔接法，必要由合格人员担任，连接续边测量技术参数。每个接头损耗应不大于0.05db。
XXXXXXXXXXXXXXXXXXXX监理项目部
监理实行细则交底记录
监理单位： 编号： 号
工程名称

编制人

施工单位

施工单位意见：

交底人签字

地点

日期
年 月 日
被交底人签字：

本表一式3份，监理单位2份（交底人1份，存档1份）；承包单位1份
