钢筋混凝土质量缺陷处理方案研讨样本.doc

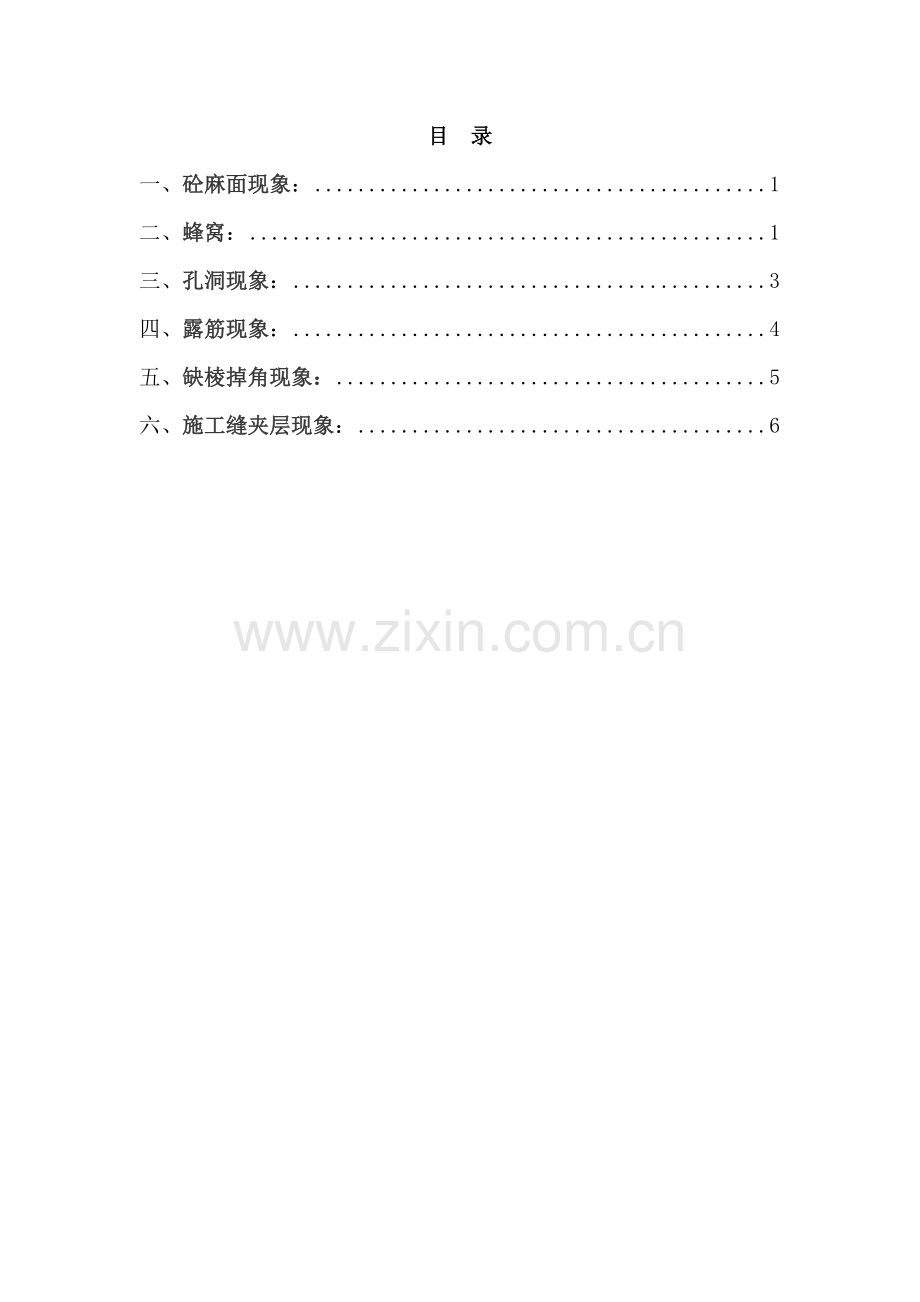

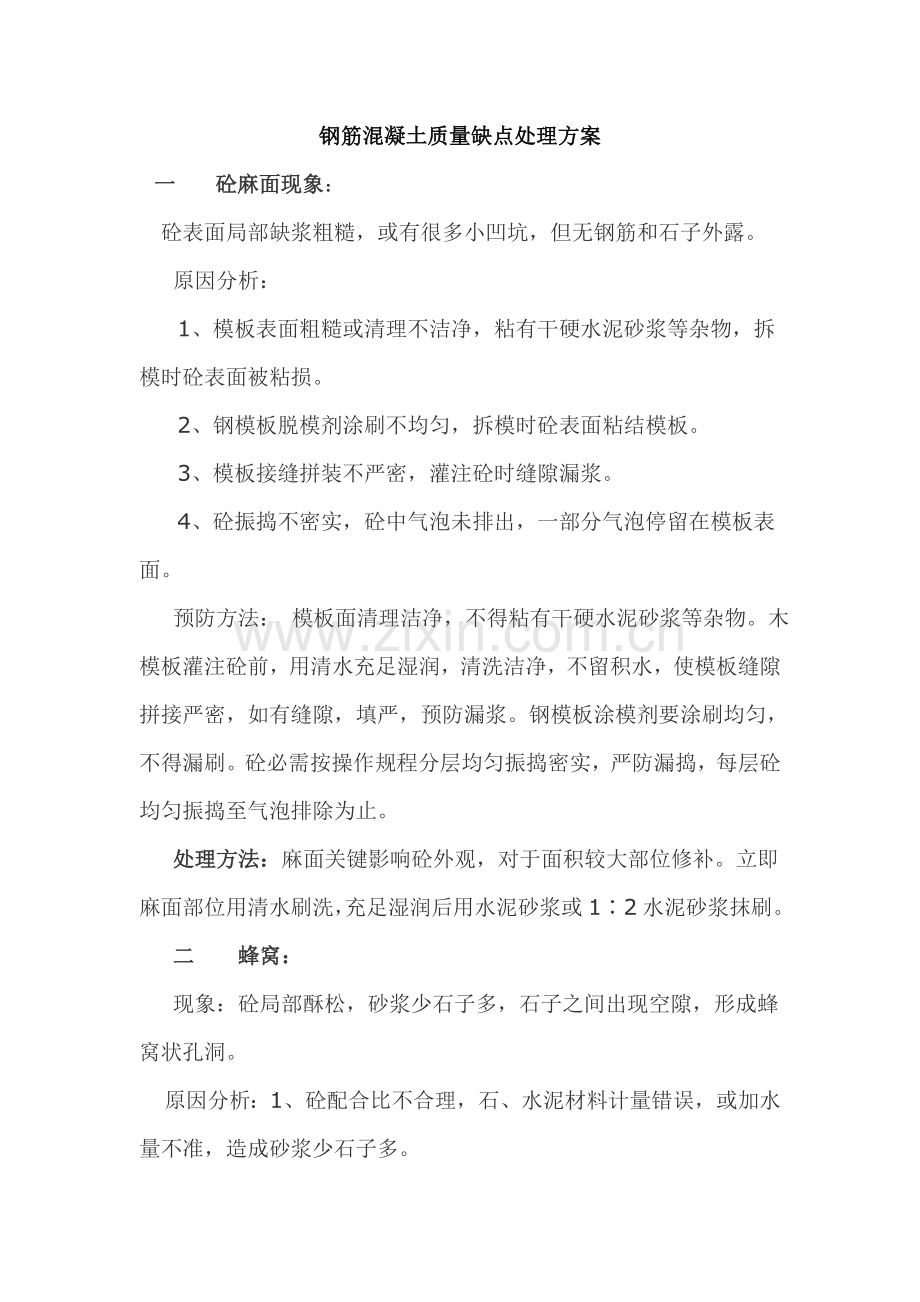

目 录一、砼麻面现象：1二、蜂窝：1三、孔洞现象：3四、露筋现象：4五、缺棱掉角现象：5六、施工缝夹层现象：6钢筋混凝土质量缺点处理方案一 砼麻面现象：砼表面局部缺浆粗糙，或有很多小凹坑，但无钢筋和石子外露。 原因分析： 1、模板表面粗糙或清理不洁净，粘有干硬水泥砂浆等杂物，拆模时砼表面被粘损。 2、钢模板脱模剂涂刷不均匀，拆模时砼表面粘结模板。 3、模板接缝拼装不严密，灌注砼时缝隙漏浆。 4、砼振捣不密实，砼中气泡未排出，一部分气泡停留在模板表面。 预防方法： 模板面清理洁净，不得粘有干硬水泥砂浆等杂物。木模板灌注砼前，用清水充足湿润，清洗洁净，不留积水，使模板缝隙拼接严密，如有缝隙，填严，预防漏浆。钢模板涂模剂要涂刷均匀，不得漏刷。砼必需按操作规程分层均匀振捣密实，严防漏捣，每层砼均匀振捣至气泡排除为止。 处理方法：麻面关键影响砼外观，对于面积较大部位修补。立即麻面部位用清水刷洗，充足湿润后用水泥砂浆或12水泥砂浆抹刷。 二 蜂窝： 现象：砼局部酥松，砂浆少石子多，石子之间出现空隙，形成蜂窝状孔洞。 原因分析：1、砼配合比不合理，石、水泥材料计量错误，或加水量不准，造成砂浆少石子多。 2、砼搅拌时间短，没有拌合均匀，砼和易性差，振捣不密实。 3、未按操作规程灌注砼，下料不妥，使石子集中，振不出水泥浆，造成砼离析。 4、砼一次下料过多，没有分段、分层灌注，振捣不实或下料和振捣配合不好，未振捣又下料。 5、模板孔隙未堵好，或模板支设不牢靠，振捣砼时模板移位，造成严重漏浆。 预防方法：砼配料时严格控制配合比，常常检验，确保材料计量正确。采取电子自动计量。砼拌合均匀，颜色一致，其延续搅拌最短时间符合要求。砼自由倾落高度通常不得超出2m.如超出，要采取串筒、溜槽等方法下料。砼振捣分层捣固。灌注层厚度不得超出振动器作用部分长度1.25倍。捣实砼拌合物时，插入式振捣器移动间距小于其作用半径1.5倍；对细骨料砼拌合物，则小于其作用半径1倍。振捣器至模板距离小于振捣器有效作用半径1/2.为确保上下层砼结合良好，振捣棒插入下层砼5cm.砼振捣时，必需掌握好每点振捣时间。适宜振捣现象为：砼不再显著下沉，不再出现气泡。灌注砼时，常常观察模板、支架、堵缝等情况。发觉有模板走动，立即停止灌注，并在砼初凝前修整完好。 治理方法：砼有小蜂窝，可先用水冲洗洁净，然后用12或12.5水泥砂浆修补，假如是大蜂窝，则先将松动石子和突出颗粒剔除，尽可能形成喇叭口，外口大些，然后用清水冲洗洁净湿润，再用高一级细石砼捣实，加强养护。三 孔洞现象：砼结构内有空隙，局部没有砼。 原因分析：1、在钢筋密集处或预埋件处，砼灌注不通畅，不能充满模板间隙。 2、未按次序振捣砼，产生漏振。 3、砼离析，砂浆分离，石子成堆，或严重跑浆。 4、砼工程施工组织不好，未按施工次序和施工工艺认真操作。 5、砼中有硬块和杂物掺入，或木块等大件料具掉入砼中。 6、不按要求下料，吊斗直接将砼卸入模板内，一次下料过多，下部因振捣器振动作用半径达不到，形成松散状态。 预防方法：1、在钢筋密集处，可采取细石砼灌注，使砼充满模板间隙，并认真振捣密实。机械振捣有困难时，可采取人工捣固配合。 2、预留孔洞处于两侧同时下料。下部往往灌注不满，振捣不实，采取在侧面开口灌注方法，振捣密实后再封好模板，然后往上灌注。 3、采取正确振捣方法，严防漏振。a. 插入式振捣器采取垂直振捣方法，即振捣棒和砼表面垂直或斜向振捣，即振捣棒和砼表面成一定角度，约4045。 b. 振捣器插点均匀排列，可采取行列式或交错式次序移动，不混用，以免漏振。每次移动距离小于振捣棒作用半径（R）1.5倍。振捣器操作时快插慢拔。 4、控制好下料。要确保砼灌注时不产生离析，砼自由倾落高度不超出2m，大于2m时要用溜槽、串筒等下料。 5、预防砂、石中混有粘土块或冰块等杂物；基础承台等采取土模施工时，要注意预防土块掉入砼中；发觉砼中有杂物，立即清除洁净。 6、加强施工技术管理和质量检验工作。处理方法：1、 将空洞处周围松动混凝土剔除洁净并剔成规则几何形状；2、 用水清洗洁净并充足润湿；3、 支設模板并在一面形成喇叭口；4、 用高一标号掺加膨胀剂混凝土灌注并捣密实；5、 待混凝土强度达成75时拆除模板；6、 洒水养护七天；7、 把喇叭口处高出结构面混凝土剔除并平整；四 露筋现象：钢筋砼结构内主筋、副筋或箍筋等露在砼表面。 原因分析：1、砼灌注振捣时，钢筋垫块移位或垫块太少甚至漏放，钢筋紧贴模板。 2、钢筋砼结构断面较小，钢筋过密，如遇大石子卡在钢筋上，砼水泥浆不能充满钢筋周围。 3、因配合比不妥砼产生离析，浇捣部位缺浆或模板严重漏浆。 4、砼振捣时，振捣棒撞击钢筋，使钢筋移位。 5、砼保护层振捣不密实，或木模板湿润不够，砼表面失水过多，或拆模过早等，拆模时砼缺棱掉角。 预防方法：1、灌注砼前，检验钢筋位置和保护层厚度是否正确。 2、为确保砼保护层厚度，要注意固定好垫块。通常每隔1m左右在钢筋上绑一个水泥砂浆垫块。 3、钢筋较密集时，选配合适石子。石子最大颗粒尺寸不得超出结构截面最小尺寸1/4，同时不得大于钢筋净距3/4.结构截面较小，钢筋较密时，可用细石砼灌注。 4、为预防钢筋移位，严禁振捣棒撞击钢筋。在钢筋密集处，可采取带刀片振捣棒进行振捣。保护层砼要振捣密实。灌注砼前用清水将木模板充足湿润，并认真堵好缝隙。 5、砼自由顺落高度超出2m时，要用串筒或溜槽等进行下料。 6、拆模时间要依据试块试验结果确定，预防过早拆模。 7、操作时不得踩踏钢筋，如钢筋有踩弯或脱扣者，立即调直，补扣绑好。 治理方法：将外露钢筋上砼残渣和铁锈清理洁净，用水冲洗湿润，再用 12或12.5水泥砂浆抹压平整，如露筋较深，将微弱砼剔除，冲刷洁净湿润，用高一级细石砼捣实，认真养护。五 缺棱掉角现象：砼局部掉落，不规整，棱角有缺点。 原因分析：1、木模板在灌注砼前未湿润或湿润不够，灌注后砼养护不好，棱角处砼水分被模板大量吸收，致使砼水化不好，强度降低。 2、常温施工时，过早拆除承重模板。 3、拆模时受外力作用或重物撞击，或保护不好，棱角被碰掉。 4、冬季施工时，砼局部受冻。 预防方法：木模板在灌注砼前充足湿润，砼灌注后认真浇水养护。拆除钢筋砼结构承重模板时，砼含有足够强度，表面及棱角才不会受到损坏。拆模时不能用力过猛过急，注意保护棱角，吊运时，严禁模板撞击棱角。加强成品保护，对于处于人多、运料等通道处砼阳角，拆模后要用槽钢等将阳角保护好，以免碰损。冬季砼灌注完成，做好覆盖保温工作，加强测温，立即采取方法，预防受冻。 治理方法：缺棱掉角较小时，清水冲洗可将该处用钢丝刷刷净充足湿润后，用12或12.5水泥砂浆抹补齐正。可将不实砼和突出骨料颗粒凿除，用水冲刷洁净湿润，然后用比原砼高一级细石砼补好，认真养护。六 施工缝夹层现象：施工缝处砼结合不好，有缝隙或夹有杂物，造成结构整体性不良。 原因分析：1、在灌注砼前没有认真处理施工缝表面；灌注前，捣实不够。 2、灌注大致积砼结构时，往往分层分段施工。在施工停歇期间常有木块、锯末等杂物积存在砼表面，未认真检验清理，再次灌注砼时混入砼内，在施工缝处造成杂物夹层预防方法：1、在施工缝处继续灌注砼时，如间歇时间超出要求，则按施工缝处理，在砼抗压强度大于1.2Mpa时，才许可继续灌注。 2、在已硬化砼表面上继续灌注砼前，除掉表面水泥薄膜和松动石子或软弱砼层，并充足湿润和冲洗洁净，残留在砼表面水予清除。 3、在灌注前，施工缝宜先铺抹水泥浆或和砼相同减石子砂浆一层。 4、在模板上沿施工缝位置通条开口，方便清理杂物和冲洗。冬季施工时可采取高压风吹。全部清理洁净后，再将通条开口封闭，并抹水泥浆或减石子砼砂浆，再灌注砼。 治理方法：当表面缝隙较细时，可用清水将裂缝冲洗洁净，充足湿润后抹水泥浆。对夹层处理慎重。补强前，先搭临时支撑加固后，方可进行剔凿。将夹层中杂物和松软砼清除，用清水冲洗洁净，充足湿润，再灌注，采取提升一级强度等级细石砼或砼减石子砂浆，捣实并认真养护。
