第一章 SMT规程

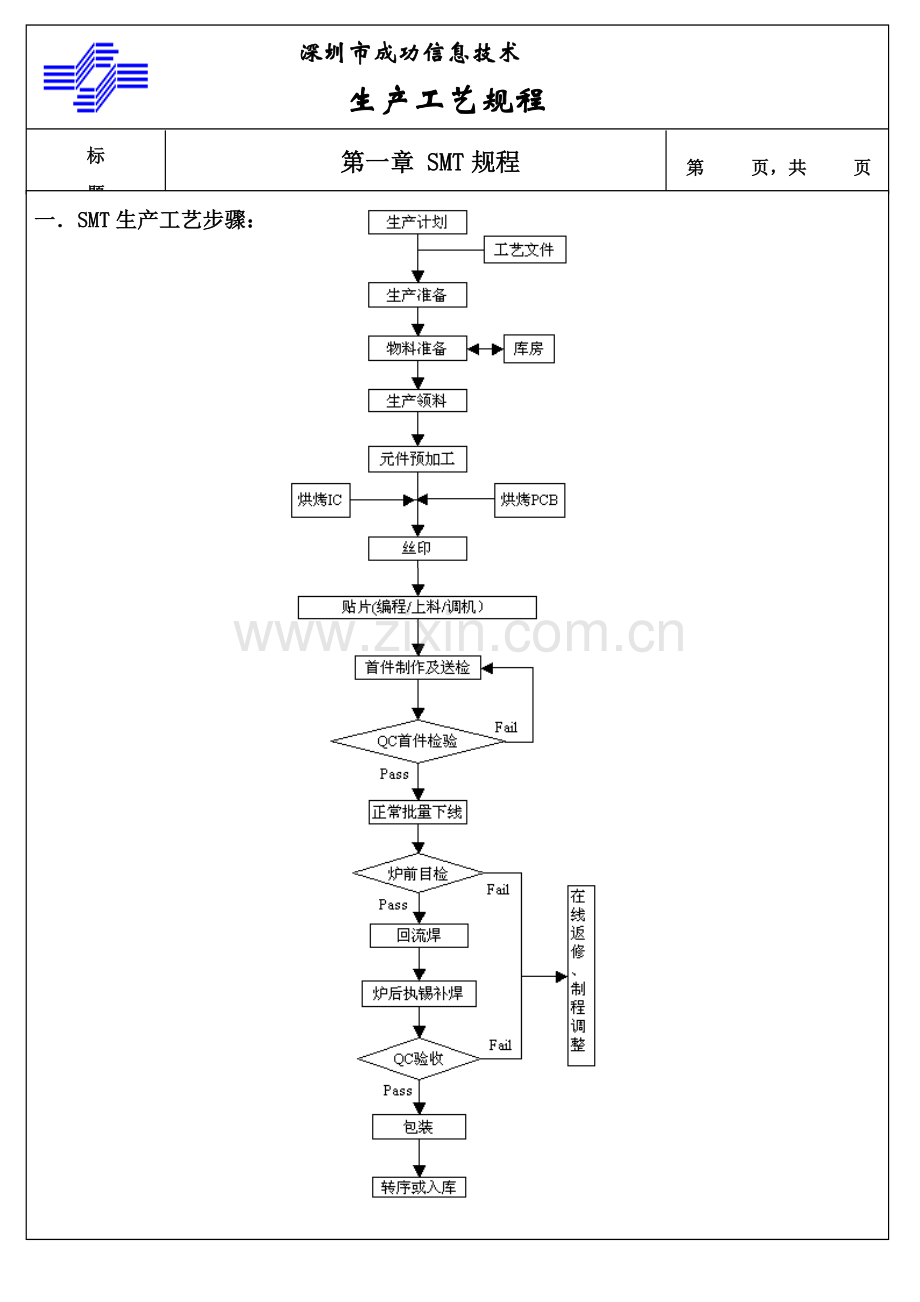

一．SMT生产工艺步骤：

深圳市成功信息技术
生产工艺规程

第 页，共 页
标
题
第一章 SMT规程

一．SMT生产工艺要求：
1. 领料要求：1>作业依据： 生产计划通知单、配料清单
2>作业注意事项：严格按配料清单所表示之相关产品信息查对所领物料相关参数符合
性、包含产品型号规格、厂商、数量、包装。对于需QC检验物料需看是否有IQC检验合格单，不符要求者拒收。
3>作业质量要求：不接收不符合要求之物料，即领对料。

2. 物料烘烤：1>作业依据：《物料烘烤作业规范》、生产计划通知单
2>作业注意事项：对于生产计划通知单上要求烘烤之物料严格根据《物料烘烤作业规范》
要求实施物料烘烤，并做好相关统计，烘烤完成后需经拉长确定。
3>作业质量要求：要求烘烤之物料必需烘烤、烘烤参数设置及烘烤时间要符合文件要求
多种烘烤统计必需填写清楚完整，生产拉长必需对烘烤实施情况进行确定后物料方可上线生产。

3. 锡膏储存：1>作业依据：《锡膏印刷作业指导书》
2>作业注意事项：优异先出，做好“锡膏、红胶管理统计”，按时实施锡膏储存温度点检（要求温度为2-10摄氏度），并做好点检统计，发觉温度异常时要即时知会拉优点理，用过锡膏或红胶瓶要拧紧瓶盖。
3>作业质量要求：按时点检，确保储存温度在2-10摄氏度范围内，做好对应统计。

4. 锡膏/红胶印刷: 1>作业依据：《锡膏印刷作业指导书》\《SMT红胶印刷操作规范》
2>作业注意事项：
a.锡膏印刷必需在下线前做好锡膏解冻（4小时以上）及搅拌工作（搅拌时间必需在10分钟以上，搅拌时力度应适中、均匀），红胶解冻时间最少为4-8小时，并要检验钢网是否为所对应机型、和是否符合钢网标准(如是否完整无损坏、严重变形、堵孔等)。
b.印刷工位处不能有风扇或空调对着吹风，因为风会破坏锡膏粘着特征。
c.丝印台及钢网在印刷前需清洁洁净，不得有脏物。
d.在试印和钢过程中发觉钢网或其它问题造成不能正常印刷时即时知会拉优点理。
e.印刷过程中要随时保持钢网底面及丝印台面清洁，尤其是对有金手指板印刷时要尤其做好清洁防护，印几块板后就要清洁一次，以预防金手指上锡。
f.在印刷过程中注意合适速度和角度，批量下线时每印刷好一块PCB 板后检验印刷质量，合格才能流入下一工位，印刷好PCB板堆积数量不得超出5PCS以上.
g.当印红胶过程中有部分印胶质量不佳点时，需用棉签粘清洗剂清洗洁净，并重新点胶以确保点胶品质
h.在批量印刷过程中，当印刷质量变坏时，须用棉布沾酒精，对钢网各孔位
及后面进行清洗，清洁后用压缩空气将印刷部分空位吹通。在清洗、
深圳市成功信息技术
生产工艺规程

第 页，共 页
标
题
第一章 SMT规程

清洁过程中注意保护好眼睛。
i.批量印刷完以后，必需对钢网进行根本清洗、清洁。
3>作业质量要求：
a.对PCB在印刷前进行目检，确定其型号规格符合要求，并检验其是否有破损、划伤、弯曲变形等不良现象。
b.对印刷好板进行自检，确定无多印、漏印、连锡、少锡、少胶、松塌、移位、焊盘沾胶 、板面沾锡/沾胶、金手指上锡、堵孔等不良现象板方可进行贴片作业，对印刷不良板要清洗洁净后重印。

5. 贴片机编程：1>作业依据：《BOM》、PCB板丝印图、PCB板、gerber file。
2>作业注意事项：
a.在含有有gerber filer情况下：利用编程软件对gerber filer中
相关元件数据进行处理，最终生成贴片机程序文件和排料表；
b.在不含有有gerber filer情况下：使用游标卡尺根据《BOM》所表示
之元件列表对PCB上元件进行实测座标，并将测试数据输入到贴
片机编程软件中，最终生生成贴片机程序文件和排料表；
c.编程员应在程序完成后要仔细查对程序中列项和相关技术文件是否相符，并即时更改。
d.贴片程序文件应根据产品型号规格进行具体命名，并实施版本管制。
. 在有技术更改时要按相关更改单要求内容对程序实施更改并保留新档，同时进行文件版本变更。
e.对于操作员及生产拉长反馈之问题要即时进行确定和程序调整并做对应之程序文件更新。
f.编程员应做好相关产品贴片程序文件备份工作，预防数据丢失。
g.除被受权人员外，其它任何人不得私自进行贴片机主控计算机操
作，更不能进行贴片机程序调用、更改。
3>作业质量要求： 编程员要对所输出之贴片机程序文件及排料表正确性进行检验
确定，确保输出文件正确性，并对操机员及拉长反馈问题进行即时程序调整。

6. 贴片机上料：1>作业依据： 《上料表》、《BOM》、《工序检验作业规范》
2>作业注意事项：
a.上料前根据拉长之工作指示准备好待产产品之排料表并向物料员领料备料。
b.根据“上料三要素 ”（即：新料盘和旧料盘查对，新料盘和排料表查对，排料表和BOM单查对）实施上料作业，严禁上错料情况发生，并做好上料统计。
c.上料时，操机员不仅要对料盘上标识之元件型号规格实施确定，还要用万用表等仪器对阻容元件本体参数进行测试，确保其符合要求要求。
d.首次上料完成后及中途换料完成后必需知会生产拉长对上料符合性进行检验，并做好上料检验统计。只有经拉长检验确定无误后方可开机生产。
e.即时向拉长反馈物料异常情况。
f.对于盘装IC及其它有极性元件上料要注意其摆放及极性方向。
深圳市成功信息技术
生产工艺规程

第 页，共 页
标
题
第一章 SMT规程

　g.拉长及操机员在上料及查料作业同时对元件外观进行检验，杜绝有氧化、混
料等不良现象元件上机。
h.操机员应做好对料架日常保养工作，有导常之料架要做好标识并隔离放置。
3>作业质量要求：
a.严格根据“上料三要素”实施上料作业，杜绝上错料。
b.对元件外观进行检验，杜绝有氧化及混料不良现象元件上机。

7. 贴片机操作：1>作业依据：《SMT贴片机操作规范》、《机器维护保养作业规范》、
《机器安全操作守则》、《过程及成品之外观检验标准》
2>作业注意事项：
a.开启贴片机并根据拉长之工作指示开启待产品之贴片程序文件,注意确定所调程序文件之正确性。
b.待上料完成后开始制作首检板，并对首检板之贴装品质实施自检，发觉问题即时调机处理，首检板交拉长确定无误后交QC首检员实施首件检验，只有得到拉长相关QC首检合格通知后方可实施正式下机批量生产。
C.操机员要实时对贴装好之产品进行检验，把握贴片机工作状态，并依据后工续反馈质量情况及自检情况即时做出调整，确保贴片质量符合要求。
d.当贴片机出现错件及连续性其它异常发生时应即时停机调整，并知会拉长及工程技术人员处理。
e.操作时注意安全，即时阻止其它无关人员及非权限人员靠近贴片机及对其操作，预防造成质量及安全事故发生。
f.按《机器维护保养作业规范》要求做好贴片机保养工作，并做好统计。
3>作业质量要求： 选对贴片程序、安全操作、即时调整异常、做好机器保养统计工作、产品贴装质量符合《过程及成品之外观检验标准》要求。

8. 手贴元件操作：1>作业依据：《SMT手贴元件作业指导书》、《过程及成品之外观检验标准》
2>作业注意事项：
a. 取拿PCB板时手不能碰到PCB板边缘以内任何部分。
b. 有极性元件一定要仔细确定方向。并摆好方向后再进行手贴。
C. 第一次就将元件贴正，不得将元件往返移动。
d. 作业员作业时必需配戴有绳之静电手环。
e. 作业员要对上工序流下板进行目检，并将不合格项立即知会拉优点理。
f. 作业员要对接收待贴之元件之型号规格正确性进行确定，并对元件外观进行自检，杜绝破损、氧化元件上线使用。
g. 作业员参考‘样板’或‘图纸’需明确地知道将要手贴元件位置、方向、和极性。
h. 作业员使用镊子把零件贴到铜箔正中央。
i. 作业员根据《过程及成品之外观检验标准》要求对贴好产品进行自检，关键检验元件有没有漏贴、贴错、移位、反向、反白等不良现象，预防不合格品流入下工序。

深圳市成功信息技术
生产工艺规程

第 页，共 页
标
题
第一章 SMT规程

3>作业质量要求：
a. 严格按《SMT手贴元件作业指导书》作业.
b. 做好对上工序接收检验及自检工作，杜绝漏件、移位、错件、反向等不良现象流入下工序，确保贴装质量符合《过程及成品之外观检验标准》要求。

9. 炉前目检：1>作业依据： 《过程及成品之外观检验标准》、《工序检验作业规范》
2>作业注意事项：
a.检验前先把《QC检验统计表》相关栏目填写好(如机型、批号、日期、拉别、检验员等)，并戴好防静电手环，同时准备好样板、镊子、箭头纸等检验工具。
b.严格根据《工序检验作业规范》之7.7 生产线炉前半成品检验要求对下线半成品之贴装品质实施检验，对检验出之不良品做好对应之标识并隔离放置。
c.检验过程中发觉异常，尤其是出现错件、反向、抹板等严重异常或同种现象连续出现时要即时知会生产拉长。生产拉长要即时知会前制程调整并做出停机、停线等决定，必需时汇报生产经理处理。
d.生产拉长要即时将对应之产品工艺及检验标准变更知会目检人员，方便于其把关.
e.当班检验完成后应整理检验报表并上报当班拉长，当班拉长要组织相关人员针对不合格项进行分析改善，并跟踪改善实施情况。
f.目检人员要依据后工序对贴装不良反应项做关键检验，降低漏检。
3>作业质量要求：
a. 严格根据《工序检验作业规范》之7.7 生产线炉前半成品检验要求对下线半成品之贴装品质实施检验。
b. 即时向当班拉长反馈检验异常，做好检验统计，并针对本身漏检项做关键检验。

10. 回流焊操作：1>作业依据：
《回流焊作业规范》、《回流焊温度曲线测量规范》、
《机器维护保养作业规范》、《机器安全操作守则》、
《过程及成品之外观检验标准》
2>作业注意事项：
a.严格根据《回流焊作业规范》实施回流焊操作作业。
b.每次更换机种时，所用炉温设置必需和该机型对应，并应由指定之技术人员按《回流焊温度曲线测量规范》进行重新测试炉温曲线，达成该机种标准曲线之要求时，方可下线生产。
c.按《机器维护保养作业规范》实施回流焊保养作业，并做好保养统计。
d.操作时做意安全，炉膛内温度高，要预防烫伤。
e.观察实际炉温已经达成恒温稳定状态且实际温度值和设定温度值相差不超出+10
度时，设备操作员知会炉前放板人员放两片板过炉，并在产品出炉后确定产品过炉后之焊接质量情况：若产品过炉后之焊接质量不符合要求，设备操作员要知会
