武 汉 纺 织 大 学

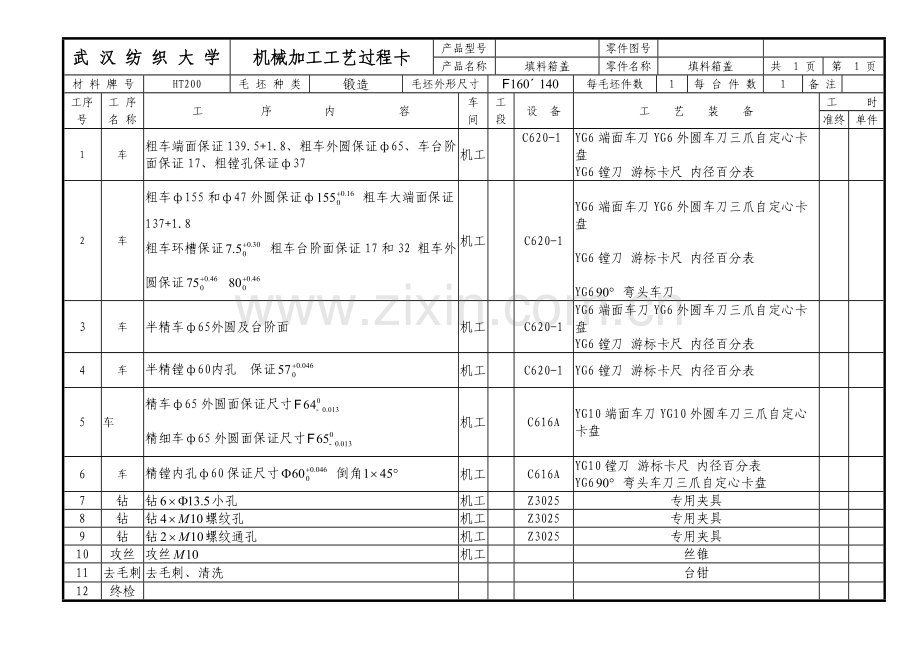

机械加工工艺过程卡
产品型号

零件图号

产品名称
填料箱盖
零件名称
填料箱盖
共 1 页
第 1 页
材 料 牌 号
HT200
毛 坯 种 类
锻造
毛坯外形尺寸

每毛坯件数
1
每 台 件 数
1
备 注

工序
号
工 序
名 称
工 序 内 容
车
间
工
段
设 备
工 艺 装 备
工 时
准终
单件
1
车
粗车端面保证139.5+1.8、粗车外圆保证ф65、车台阶面保证17、粗镗孔保证ф37
机工

C620-1
YG6端面车刀YG6外圆车刀三爪自定心卡盘
YG6镗刀 游标卡尺 内径百分表

2
车
粗车ф155和ф47外圆保证ф 粗车大端面保证137+1.8
粗车环槽保证 粗车台阶面保证17和32 粗车外圆保证
机工

C620-1

YG6端面车刀YG6外圆车刀三爪自定心卡盘

YG6镗刀 游标卡尺 内径百分表

YG6 弯头车刀

3
车
半精车ф65外圆及台阶面
机工

C620-1
YG6端面车刀YG6外圆车刀三爪自定心卡盘
YG6镗刀 游标卡尺 内径百分表

4
车
半精镗ф60内孔 保证
机工

C620-1
YG6镗刀 游标卡尺 内径百分表

5
车
精车ф65外圆面保证尺寸
精细车ф65外圆面保证尺寸
机工

C616A
YG10端面车刀YG10外圆车刀三爪自定心卡盘

6
车
精镗内孔ф60保证尺寸 倒角
机工

C616A
YG10镗刀 游标卡尺 内径百分表
YG6 弯头车刀三爪自定心卡盘

7
钻
钻小孔
机工

Z3025
专用夹具

8
钻
钻螺纹孔
机工

Z3025
专用夹具

9
钻
钻螺纹通孔
机工

Z3025
专用夹具

10
攻丝
攻丝
机工

丝锥

11
去毛刺
去毛刺、清洗

台钳

12
终检

编　 制
张龙
班 级
机设071
学 号

审　 核

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
车床车间
I
车削端面
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
卧式车床
C620-1

1
夹　具　编　号
夹具名称
切削液

三抓卡盘

工位器具编号
工位器具名称
工 序 工 时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度

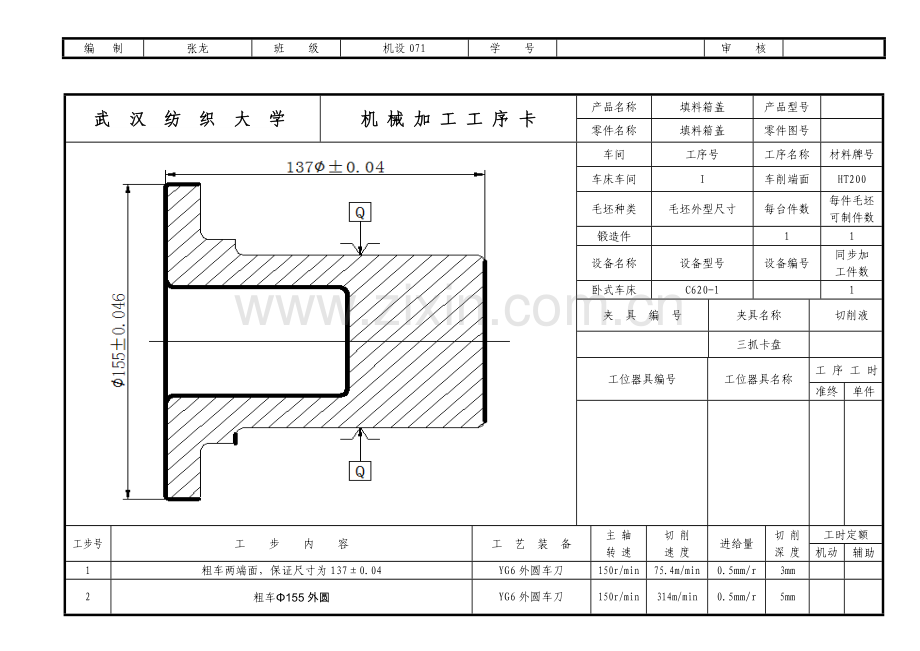

工时定额
机动
辅助
1
粗车两端面，保证尺寸为137±0.04
YG6外圆车刀
150r/min
75.4m/min
0.5mm/r
3mm

2
粗车Φ155外圆
YG6外圆车刀
150r/min
314m/min
0.5mm/r
5mm

编制
张龙
班 级
机设071
学 号

审　核

共10 页
第 1 页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
车床车间
II
粗车外圆
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
卧式车床
C620-1

1
夹　具　编　号
夹具名称
切削液

三抓卡盘

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
粗车Φ65、Φ80、Φ100/外圆及各倒角
YG6外圆车刀
230r/min
75.1m/min
0.5mm
17mm

2
车槽
切槽刀
305r/min
152.5m/min
0.25mm/r
4mm

编　制
张龙
班 级
机设071
学 号

审　核

共10页
第2页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
车床车间
III
钻孔
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
转塔车床
365L

夹　具　编　号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工 序 工 时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
钻孔Φ25mm
麻花钻
130 r/min
10.68m/min
0.4mm/r
65mm

2
扩孔Φ32mm
扩孔钻
78 r/min
7.7m/min
0.76mm/r
65mm

3
锪孔Φ43mm
锪孔钻
58 r/min
7.81m/min
0.2mm/r
17mm

编制
张龙
班 级
机设071
学 号

审　核

共10页
第3页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
钻床车间
IV
钻12孔
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
摇臂钻床
Z3025

1
夹　具　编　号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工 序 工 时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
钻孔6-Φ13.5mm
麻花钻Φ25mm、卡尺
400r/min
16.95m/min
0.35mm/r
15

2
钻孔2-M10及4-M10螺纹底孔Φ8.5mm
麻花钻Φ8.5mm、卡尺
500r/min
13.35m/min
0.35mm/r
15

3
攻孔2-M10及4-M10螺纹
丝锥M10、螺纹量规
1200r/min
301m/min
0.1mm/r
20

编制
张龙
班 级
机设071
学 号

审　核

共10页
第 4 页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
车床车间
V
精车
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
卧式车床
C616

1
夹　具　编　号
夹具名称
切削液

三抓卡盘

工位器具编号
工位器具名称
工 序 工 时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
精车外圆Φ65
金刚石车刀、卡尺
1200r/min
245m/min
0.1mm/r
0.4mm

2
精车外圆Φ100
金刚石车刀、卡尺
1200r/min
376.8m/min
0.35mm/r
0.4mm

3
精车外圆Φ80端面
金刚石车刀、卡尺
1200r/min
301m/min
0.1mm/r
0.4mm

编制
张龙
班 级
机设071
学 号

审　核

共10 页
第 5 页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
镗床车间
VI
镗孔Φ65
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
金刚石镗床

1
夹　具　编　号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
粗镗孔至Φ59.5
YG30镗刀、卡尺
185r/min
35m/min
0.8mm/r
2.25mm

2
粗镗孔至Φ59.9
卡尺
425r/min
80m/min
0.15mm/r
0.4mm

3
精镗孔至Φ60H8
塞规
425r/min
301m/min
0.mm/r
0.2mm

编　制
张龙
班 级
机设071
学 号

审　核

共10页
第6页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
铣床车间
VII
铣Φ65孔底
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
铣床
X36

1
夹　具　编　号
夹具名称
切削液

铣床专用夹具

工位器具编号
工位器具名称
工 序 工 时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
铣Φ65孔底面
立铣刀
475r/min
14.9m/min
0.35mm/r
3mm

编制
张龙
班 级
机设071
学 号

审　核

共10页
第7页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
镗床车间
Ⅷ
镗沟槽
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
T68

1
夹　具　编　号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
镗沟槽，保证T=0.5mm
内孔车刀
卡尺
125r/mm
72m/min
0.19mm/r
0.5mm

编　制
张龙
班 级
机设071
学 号

审　核

共10页
第8页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号

Ⅸ
磨孔底面
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
磨床
M115B

1
夹　具　编　号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工 序 工 时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
磨孔底面ф60
砂G36YA6N20X6X8、表面粗糙度议
1500r/min
10m/min
0.015mm/r
0.2mm

编　制
张龙
班 级
机设071
学 号

审　核

共10页
第9页

武 汉 纺 织 大 学
机 械 加 工 工 序 卡
产品名称
填料箱盖
产品型号

零件名称
填料箱盖
零件图号

车间
工序号
工序名称
材料牌号
研磨车间
Ⅹ
研磨
HT200
毛坯种类
毛坯外型尺寸
每台件数
每件毛坯可制件数
锻造件

1
1
设备名称
设备型号
设备编号
同步加
工件数
研磨机

1
夹　具　编　号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工 　步　 内 容
工 艺 装 备
主 轴
转 速
切 削
速 度
进给量
切 削
深 度
工时定额
机动
辅助
1
研磨孔ф60底面保证粗糙度为0.4
金刚玉微粉、表面粗糙度仪

编　制
张龙
班 级
机设071
学 号

审　核

共10页
第10页
