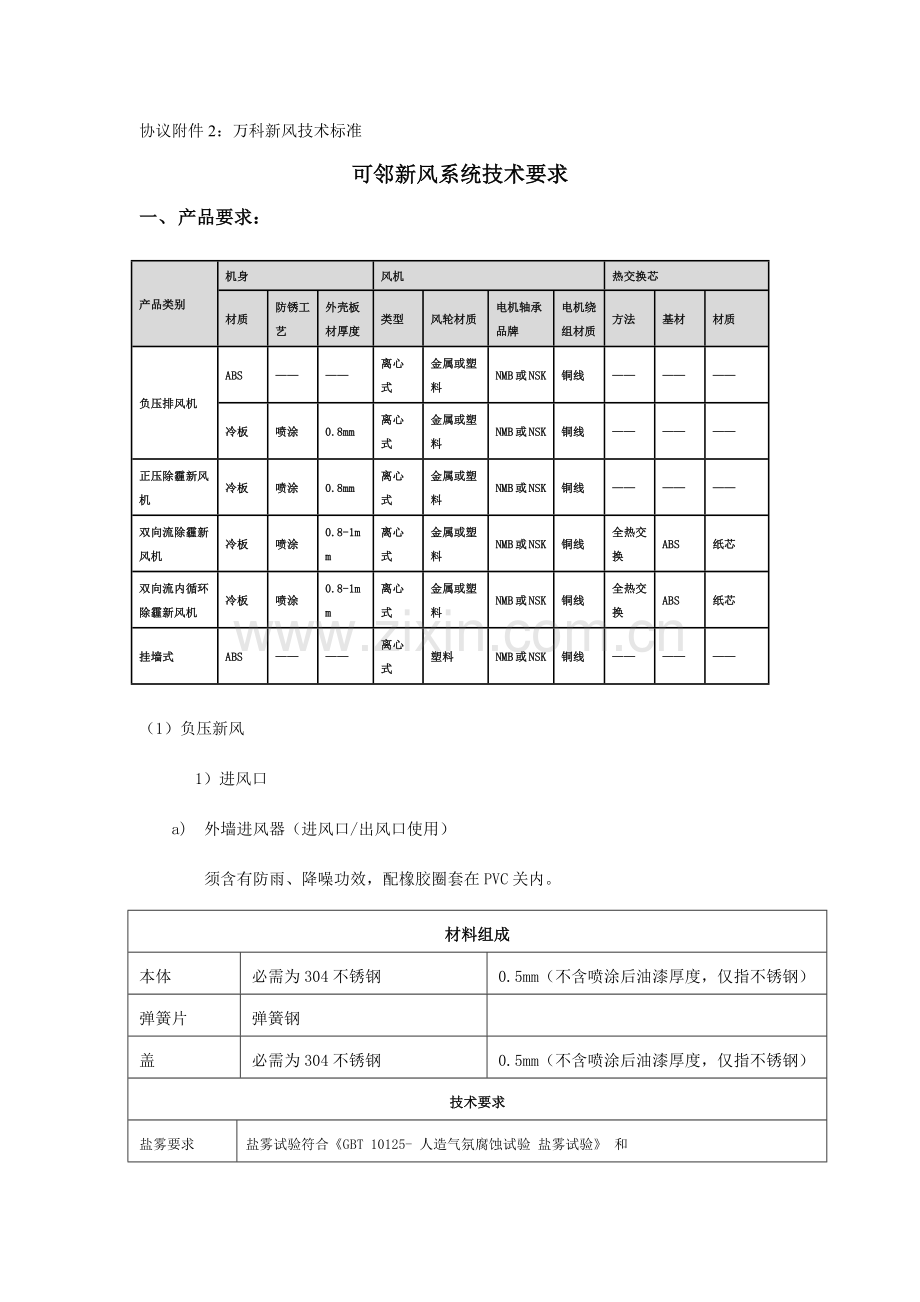

协议附件2：万科新风技术标准可邻新风系统技术要求一、产品要求：产品类别机身风机热交换芯材质防锈工艺外壳板材厚度类型风轮材质电机轴承品牌电机绕组材质方法基材材质负压排风机 ABS ——　 ——　离心式金属或塑料 NMB或NSK 铜线 ——　 ——　 ——　冷板喷涂 0.8mm 离心式金属或塑料 NMB或NSK 铜线 ——　 ——　 ——　正压除霾新风机冷板喷涂 0.8mm 离心式金属或塑料 NMB或NSK 铜线 ——　 ——　 ——　双向流除霾新风机冷板喷涂 0.8-1mm 离心式金属或塑料 NMB或NSK 铜线全热交换 ABS 纸芯双向流内循环除霾新风机冷板喷涂 0.8-1mm 离心式金属或塑料 NMB或NSK 铜线全热交换 ABS 纸芯挂墙式 ABS ——　 ——　离心式塑料 NMB或NSK 铜线 ——　 ——　 ——　（1）负压新风 1）进风口 a) 外墙进风器（进风口/出风口使用）须含有防雨、降噪功效，配橡胶圈套在PVC关内。材料组成本体必需为304不锈钢 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）弹簧片弹簧钢盖必需为304不锈钢 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）技术要求盐雾要求盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；涂膜附着力涂层附着力：《ISO2409- 色漆和清漆—划格试验》小于1级要求 b）墙式进风器（室内）要求带手动开关,可进风两档风量调整，关闭。面板能够为方形或圆形，表面材质为ABS，耐黄变；带有过滤网,滤网易清洗、更换，可预防灰尘,飞虫等进入。外形美观，使用寿命确保5年以上。 2）风机排风机采取低噪音管道风机，风量和压头满足设计要求进风口须带有自平衡功效，可依据风量大小，自动调整进风量大小，而且确保进入房间内新风进行过滤，带手动开关，能够风量调整、关闭；含有防雨功效，带有过滤网,可预防大颗粒灰尘,飞虫等进入.阻挡蚊虫，降低外界噪音等功效。排风口能够进行通风量调整,平衡系统有效风量。拆卸简单,便于清洁保养噪声风机运行噪音低于37分贝寿命连续二十四小时运转，使用寿命5年以上换气量供给商：风机换气量达成产品铭牌标识约定换气量。新风系统配置标准： 1. 室内新风量确保室内换气次数1次/小时 2. 风机选型换气次数=新风量/房间有效通风体积其中新风量=有效通风面积（不计厨房、卫生间、设备房后套内面积）*装修后室内净高主机高度不超出250mm 外壳防腐、防蛀喷涂钢板或ABS材料（2）单向流正压新风系统 1) 进风口 a) 外墙进风口须含有防雨、降噪功效，配橡胶圈套在PVC关内。材料要求本体必需为304不锈钢， 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）弹簧片弹簧钢盖必需为304不锈钢 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）技术要求盐雾要求盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；涂膜附着力涂层附着力：《ISO2409- 色漆和清漆—划格试验》小于1级要求 b) 室内送风口要求带手动开关,风量调整，关闭。面板能够为圆形，表面材质为ABS，耐黄变。外形美观。材料要求表面材料 ABS 技术要求按键耐久性(如采取按键型面板) 3万次，确保正常使用耐老化性符合《GBT 16422.2 塑料试验事光源暴露试验方法第2部分：氙弧灯》试验方法，根据《GBT 15596-1995 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能改变测定》进行评定，满足5.1 “没有改变” 要求 2) 除霾新风主机产品尺寸及检修要求尺寸 ≤600*300*200（mm）左右检修方法下点检方便用户自行更换滤网，增强产品和用户互动性更换提醒检修盖板美观、大方，显示绿、黄、红三个颜色指示灯，提醒用户目前空气质量状态，绿（正常运行）、黄（初效清洗）、红（高效更换）意向检修方法图材料要求设备外壳表面需涂装防锈处理下检点 ABS 保温材料采取B1防火等级保温材料技术要求一次过滤效率 ≥93% 运行噪音 ≤37dB 净化能效实际测试最大风量/输入功率≥2 主机高度 ≤250mm 送风口外径 110mm 风量 1、室内换气次数≥0.5次/小时换气次数=新风量/房间有效通风体积其中新风量=有效通风面积（不计厨房、卫生间、设备房后套内面积）*装修后室内净高提议：90㎡户型，风量≥150m³/h 125㎡户型，风量≥200m³/h 中高效（或高效）过滤网 1、容尘量≥75g 2、需有防霉菌方法 3、满足《GB/T14295- 空气过滤器》要求初效过滤网 1、可水洗，使用寿命1年以上 2、满足《GB/T14295- 空气过滤器》要求电机(含整机) 连续使用≥8万小时，在（-25℃-43℃，最大相对湿度90%）环境下正常工作，且8万小时内整机噪音、风量、功耗等基础性能不变主机防结露在-25℃-43℃环境中使用不结露外壳（及辅件）盐雾试验：盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；涂层附着力：《ISO2409- 色漆和清漆—划格试验》小于1级要求下检点外壳耐老化性：符合《GBT 16422.2 塑料试验事光源暴露试验方法第2部分：氙弧灯》试验方法，根据《GB/T15596- 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能改变测定》进行评定，满足5.1 “没有改变”要求耐湿热：符合《GB/T1-塑料暴露于湿热、水喷雾和盐雾中影响测定》要求（3）双向流新风系统 1进风口 a) 外墙进风口须含有防雨、降噪功效，配橡胶圈套在PVC关内。材料要求本体必需为304不锈钢， 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）弹簧片弹簧钢盖必需为304不锈钢 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）技术要求盐雾要求盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；涂膜附着力涂层附着力：《ISO2409- 色漆和清漆—划格试验》小于1级要求 b) 室内送风口要求带手动开关,风量调整，关闭。面板能够为圆形，表面材质为ABS，耐黄变。外形美观。材料要求表面材料 ABS 技术要求按键耐久性(如采取按键型面板) 3万次，确保正常使用耐老化性符合《GBT 16422.2 塑料试验事光源暴露试验方法第2部分：氙弧灯》试验方法，根据《GBT 15596-1995 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能改变测定》进行评定，满足5.1 “没有改变” 要求 2）除霾新风主机产品尺寸及检修要求尺寸 ≤900*900*250（mm）检修方法下点检方便用户自行更换滤网，增强产品和用户互动性更换提醒检修盖板美观、大方，显示绿、黄、红三个颜色指示灯，提醒用户目前空气质量状态，绿（正常运行）、黄（初效清洗）、红（高效更换），或在控制液晶面板中设置此功效意向检修方法图材料要求设备外壳表面需涂装防锈处理下检点 ABS 保温材料采取B1防火等级保温材料技术要求一次过滤效率 ≥95% 运行噪音 ≤45dB 净化能效实际测试最大风量/输入功率≥2 主机高度 ≤250mm 送风口外径风量 1、室内换气次数≥0.8次/小时换气次数=新风量/房间有效通风体积其中新风量=有效通风面积（不计厨房、卫生间、设备房后套内面积）*装修后室内净高提议：90㎡户型，新风量≥150m³/h 125㎡户型，新风量≥250m³/h 175㎡户型，新风量≥350m³/h 热交换芯热交换效率≥60% 中高效（或高效）过滤网 1、容尘量≥75g 2、需有防霉菌方法 3、满足《GB/T14295- 空气过滤器》要求初效过滤网 1、可水洗，使用寿命1年以上 2、满足《GB/T14295- 空气过滤器》要求电机(含整机) 连续使用≥8万小时，在（-25℃-43℃，最大相对湿度90%）环境下正常工作，且8万小时内整机噪音、风量、功耗等基础性能不变主机防结露在-25℃-43℃环境中使用不结露外壳（及辅件）盐雾试验：盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；涂层附着力：《ISO2409- 色漆和清漆—划格试验》小于1级要求下检点外壳耐老化性：符合《GBT 16422.2 塑料试验事光源暴露试验方法第2部分：氙弧灯》试验方法，根据《GB/T15596- 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能改变测定》进行评定，满足5.1 “没有改变”要求耐湿热：符合《GB/T1-塑料暴露于湿热、水喷雾和盐雾中影响测定》要求（4）新风2.0系统 1进风口 c) 外墙进风口须含有防雨、降噪功效，配橡胶圈套在PVC关内。材料要求本体必需为304不锈钢， 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）弹簧片弹簧钢盖必需为304不锈钢 0.5mm（不含喷涂后油漆厚度，仅指不锈钢）技术要求盐雾要求盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；涂膜附着力涂层附着力：《ISO2409- 色漆和清漆—划格试验》小于1级要求 d) 室内送风口要求带手动开关,风量调整，关闭。面板能够为圆形，表面材质为ABS，耐黄变。外形美观。材料要求表面材料 ABS 技术要求按键耐久性(如采取按键型面板) 3万次，确保正常使用耐老化性符合《GBT 16422.2 塑料试验事光源暴露试验方法第2部分：氙弧灯》试验方法，根据《GBT 15596-1995 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能改变测定》进行评定，满足5.1 “没有改变” 要求 3）除霾新风主机产品尺寸及检修要求尺寸 ≤900*900*250（mm）检修方法下点检方便用户自行更换滤网，增强产品和用户互动性更换提醒检修盖板美观、大方，显示绿、黄、红三个颜色指示灯，提醒用户目前空气质量状态，绿（正常运行）、黄（初效清洗）、红（高效更换），或在控制液晶面板中设置此功效意向检修方法图材料要求设备外壳表面需涂装防锈处理下检点 ABS 保温材料采取B1防火等级保温材料技术要求一次过滤效率 ≥95% 运行噪音 ≤45dB 净化能效实际测试最大风量/输入功率≥2 主机高度 ≤250mm 送风口外径风量 1、新风换气次数≥0.8次/小时 2、内循环换气次数提议在1-2次/小时换气次数=新风量/房间有效通风体积其中新风量=有效通风面积（不计厨房、卫生间、设备房后套内面积）*装修后室内净高提议：新风量350m³/h；二挡可调：350/100 内循环风量500m³/h；三挡可调500/350/100 控制面板外观和尺寸和西蒙I7面板一致控制逻辑检测感应器在设备回风口出内置PM2.5和CO2感应器热交换芯热交换效率≥60% 中高效（或高效）过滤网 1、容尘量≥75g 2、需有防霉菌方法 3、满足《GB/T14295- 空气过滤器》要求初效过滤网 3、可水洗，使用寿命1年以上 4、满足《GB/T14295- 空气过滤器》要求电机(含整机) 连续使用≥8万小时，在（-25℃-43℃，最大相对湿度90%）环境下正常工作，且8万小时内整机噪音、风量、功耗等基础性能不变主机防结露在-25℃-43℃环境中使用不结露外壳（及辅件）盐雾试验：盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；涂层附着力：《ISO2409- 色漆和清漆—划格试验》小于1级要求下检点外壳耐老化性：符合《GBT 16422.2 塑料试验事光源暴露试验方法第2部分：氙弧灯》试验方法，根据《GB/T15596- 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能改变测定》进行评定，满足5.1 “没有改变”要求耐湿热：符合《GB/T1-塑料暴露于湿热、水喷雾和盐雾中影响测定》要求（5）可邻挂墙材料要求设备外壳 ABS 保温材料采取B1防火等级保温材料技术要求经济款标准款舒适款豪华款功率 10-12w 5-11w 风量 30-60m³/h（1-6档可调）一次过滤效率 ≥99% 运行噪声 18-36dB 高效过滤网 1、容尘量≥75g；2、需有防霉菌方法；3、满足《GB/T14295- 空气过滤器》要求初效过滤网 5、可水洗，使用寿命1年以上 6、满足《GB/T14295- 空气过滤器》要求电机(含整机) 连续使用≥8万小时，在（-25℃-43℃，最大相对湿度90%）环境下正常工作，且8万小时内整机噪音、风量、功耗等基础性能不变 WiFi模块频率范围：2.412 GHz - 2.484 GHz，无线标准支持：IEEE 802.11 b/g/n 射频功率 802.11b:16dBm;802.11g:14dBm;802.11n:13dBm 接收灵敏度 802.11b<-78dBm;802.11g<-68dBm;802.11n<-66dBm 数据速率 , ,; 安全性支持加密标准：WEP/WEPA/WPA2 加密算法：WEP64/WEP128/TKIP/AES 质保期5年 PM2.5模块品牌：日本神荣产品寿命：光源寿命，连续通电情况下可使用7年以上显示器采取LED灯显示，质保期5年主机防结露在-25℃-43℃环境中使用不结露辅材盐雾试验：盐雾试验符合《GBT 10125- 人造气氛腐蚀试验盐雾试验》和《GB T6461- 盐雾试验》 72小时9级要求；外壳耐老化性：符合《GBT 16422.2 塑料试验事光源暴露试验方法第2部分：氙弧灯》试验方法，根据《GB/T15596- 塑料暴露于玻璃下日光或自然气候或人工光后颜色和性能改变测定》进行评定，满足5.1 “没有改变”要求耐湿热：符合《GB/T1-塑料暴露于湿热、水喷雾和盐雾中影响测定》要求 4）外观尺寸要求 346*203*123（mm）二、服务要求新风系统服务内容节点内容项目对接项目所在地产品系统培训项目所在地方案论证、设计出图及各专业图纸会审样板配合项目所在地样板房现场对图、修改出图及图纸确定项目所在地样板房施工技术交底项目所在地样板房安装施工（项目如有需求，具体见样板施工协议约定）项目所在地样板房货物现场交接及验收确定项目所在地样板房完工检验销售配合项目售楼部产品展示方案设计项目售楼部产品展示现场安装调试项目推广设计及广告配合项目所在地销售人员产品培训项目设计项目全部户型方案出图项目所在地现场户型图纸会审及确定项目所在地户型实体样板现场对图、图纸会审、修改出图及确定图纸工程对接（自行施工）依据项目进度要求按时进场施工（具体施工协议约定）工程对接（总包施工）项目所在地现场批量施工技术交底项目所在地现场批量施工过程质量检验项目所在地现场批量施工完工质量检验物流配送项目所在地每批量供货现场交接及验收确定项目售后项目所在地物管人员产品培训问题故障处理二十四小时通知到现场
