CA6140车床拨叉加工基本工艺过程及工序卡.doc

资源描述

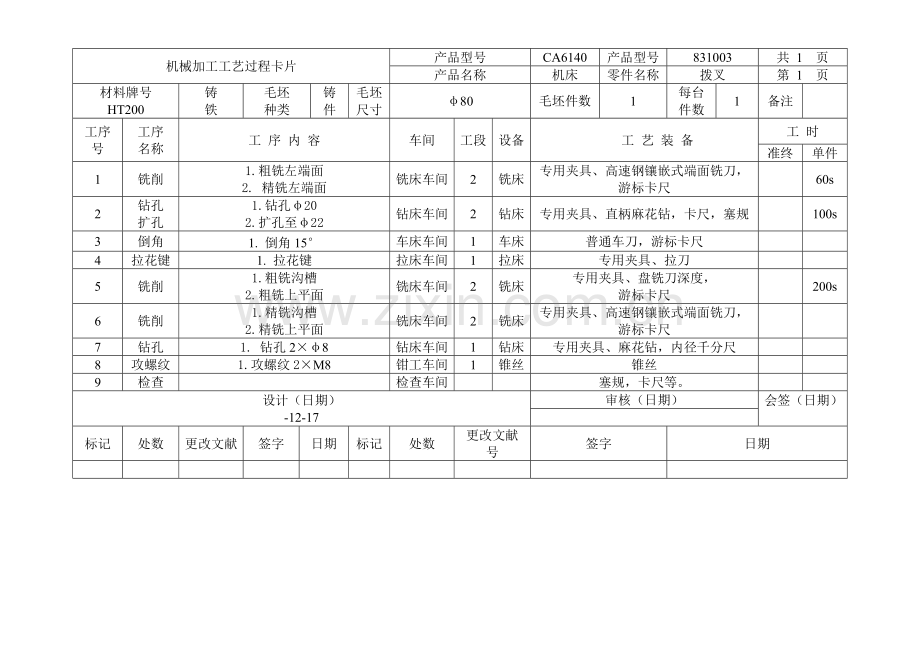

机械加工工艺过程卡片产品型号 CA6140 产品型号 831003 共 1 页产品名称机床零件名称拨叉第 1 页材料牌号 HT200 铸铁毛坯种类铸件毛坯尺寸 φ80 毛坯件数 1 每台件数 1 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件 1 铣削 1.粗铣左端面 2. 精铣左端面铣床车间 2 铣床专用夹具、高速钢镶嵌式端面铣刀，游标卡尺 60s 2 钻孔扩孔 1.钻孔φ20 2.扩孔至φ22 钻床车间 2 钻床专用夹具、直柄麻花钻，卡尺，塞规 100s 3 倒角 1. 倒角15° 车床车间 1 车床普通车刀，游标卡尺 4 拉花键 1. 拉花键拉床车间 1 拉床专用夹具、拉刀 5 铣削 1.粗铣沟槽 2.粗铣上平面铣床车间 2 铣床专用夹具、盘铣刀深度，游标卡尺 200s 6 铣削 1.精铣沟槽 2.精铣上平面铣床车间 2 铣床专用夹具、高速钢镶嵌式端面铣刀，游标卡尺 7 钻孔 1. 钻孔2×φ8 钻床车间 1 钻床专用夹具、麻花钻，内径千分尺 8 攻螺纹 1.攻螺纹2×M8 钳工车间 1 锥丝锥丝 9 检查检查车间塞规，卡尺等。设计（日期） -12-17 审核（日期）会签（日期）标记处数更改文献签字日期标记处数更改文献号签字日期湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号 I 零件名称拨叉零件号零件重量同步加工零件数 1 材料毛坯牌号硬度型式重量 HT200 HB170~241 铸件设备夹具和辅助工具名称型号工序工步工步阐明刀具量具走刀长度（mm）走刀次数切削深度(mm) 进给量(mm/n) 主轴转速（r/min）切削速度(mm/min) 基本工时 I 1 锻造毛坯游标卡尺湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号 II 零件名称拨叉零件号零件重量同步加工零件数 1 材料毛坯牌号硬度型式重量 HT200 HB170~241 铸件设备夹具辅助工具名称型号专用夹具立式铣床 X51 工序工步工步阐明刀具量具走刀长度（mm）走刀次数切削深度(mm) 进给量(mm/r) 主轴转速（r/min）切削速度(mm/s) 基本工时min II 1 2 粗铣表面75×40 精铣表面75×40 YG6 YG6 游标卡尺游标卡尺 87 87 1 1 1.3 1.0 0.2 0.5 300 300 0.18 0.61 湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号 Ⅲ 零件名称拨叉零件号零件重量同步加工零件数 1 材料毛坯牌号硬度型式重量 HT200 HB170~241 铸件设备夹具和辅助工具名称型号专用夹具立式钻床 Z535 工序工步工步阐明刀具量具走刀长度（mm）走刀次数切削深度(mm) 进给量(mm/r) 主轴转速（r/min）切削速度(m/min) 基本工时min III 1 2 3 钻φ20孔扩φ22孔倒角麻花钻do=23mm 高速钢钻do=24.8mm 游标卡尺 20 2 1.75 0.62 272 140 17.1 9.67 0.69 0.8 湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号 IV 零件名称拨叉零件号零件重量同步加工零件数 1 材料毛坯牌号硬度型式重量 HT200 HB170~241 铸件设备夹具和辅助工具名称型号专用夹具卧式拉床 L6110A 工序工步工步阐明刀具量具走刀长度（mm）走刀次数齿升量(mm) 进给量(mm/z) 主轴转速（r/min）切削速度(m/min) 基本工时min IV 1 拉花键立铣刀游标卡尺 10 1 0.06 300 3.0 0.14 湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号 V 零件名称拨叉零件号零件重量同步加工零件数 1 材料毛坯牌号硬度型式重量 HT200 HB170~241 铸件设备夹具辅助工具名称型号专用夹具立式铣床 X51 工序工步工步阐明刀具量具走刀长度（mm）走刀次数切削深度(mm) 进给量(mm/z) 主轴转速（r/min）切削速度(mm/min) 基本工时min V 1 2 粗铣80×30表面精铣80×30表面立铣刀游标卡尺 91 91 1 1 2 1 0.102 0.06 460 460 124 82.8 5.86 11 湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号 VI 零件名称拨叉零件号零件重量同步加工零件数 1 材料毛坯牌号硬度型式重量 HT200 HB170~241 铸件设备夹具辅助工具名称型号专用夹具立式铣床 X51 工序工步工步阐明刀具量具走刀长度（mm）走刀次数切削深度(mm) 进给量(mm/z) 主轴转速（r/min）切削速度(mm/min) 基本工时min VI 1 2 粗铣18H11槽半精铣18H11槽立铣刀游标卡尺 51 51 1 1 30 5 0.09 0.06 460 460 124.2 82.8 0.82 1.2 湖南工学院机械设计制造极其自动化专业机械加工工序卡片生产类型中批生产工序号 VII 零件名称拨叉零件号零件重量同步加工零件数 1 材料毛坯牌号硬度型式重量 HT200 HB170~241 铸件设备夹具辅助工具名称型号专用夹具立式钻床 Z525 工序工步工步阐明刀具量具走刀长度（mm）走刀次数切削深度(mm) 进给量(mm/r) 主轴转速（r/min）切削速度(mm/min) 基本工时min VII 1 2 钻M8底孔攻M8螺纹高速钢麻花钻丝锥游标卡尺 3 3.75 1 2 9.5 9.5 0.33 1.25 680 392 14.9 9.8 0.50 0.63
