东山谷碧桂园防水卷材综合标准施工专业方案.docx

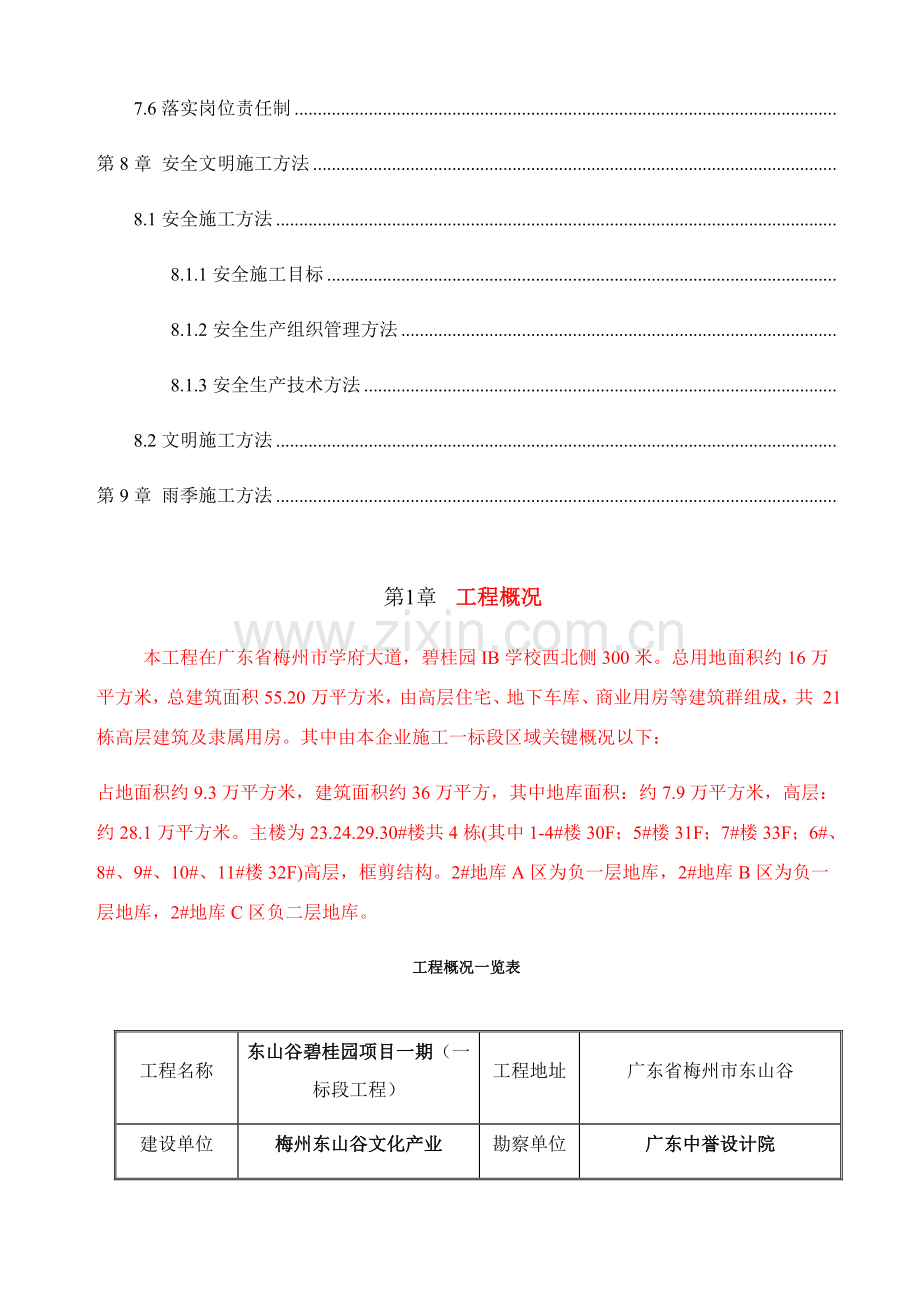

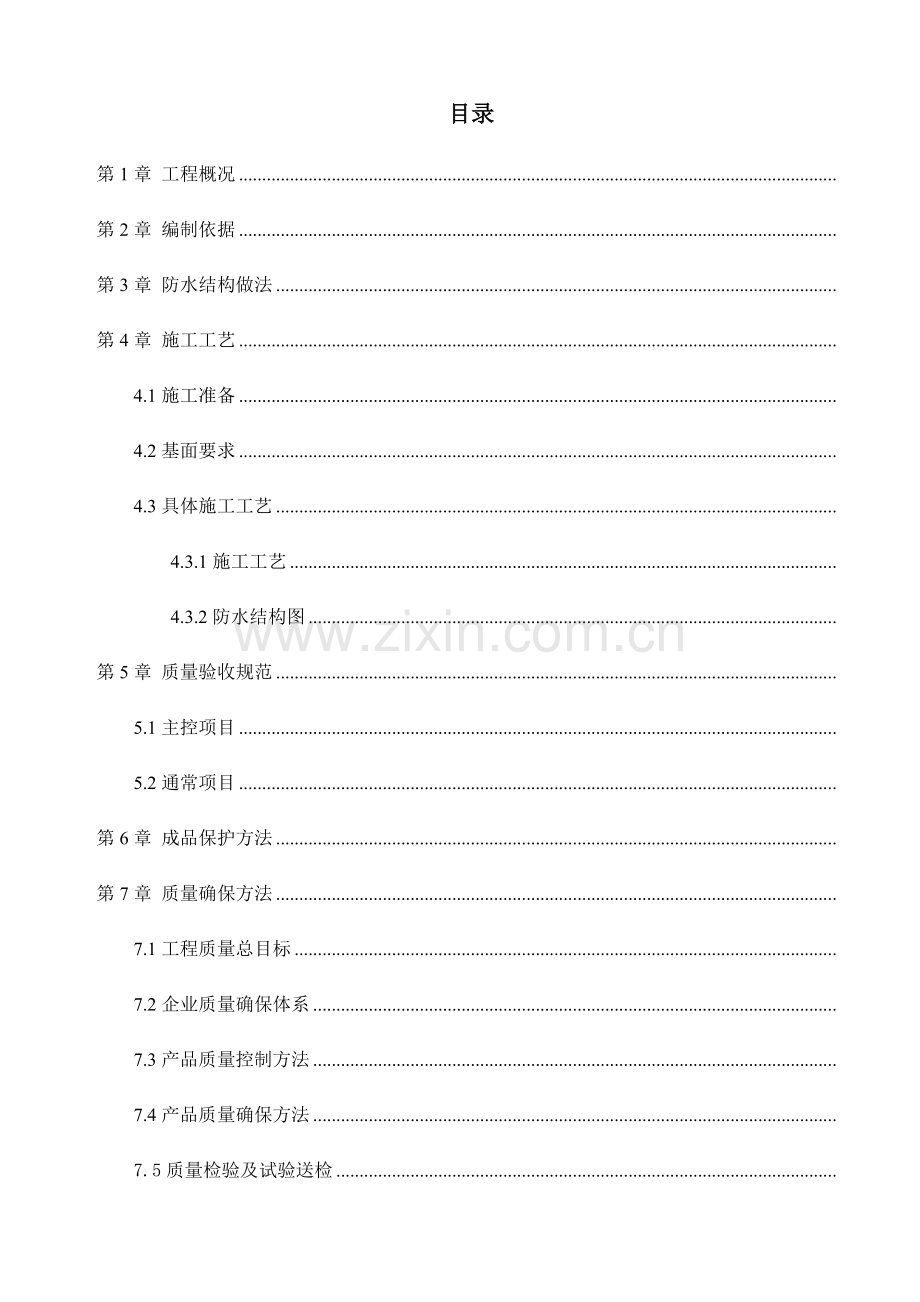

目录第1章 工程概况第2章 编制依据第3章 防水结构做法第4章 施工工艺4.1施工准备4.2基面要求4.3具体施工工艺4.3.1施工工艺4.3.2防水结构图第5章 质量验收规范5.1主控项目5.2通常项目第6章 成品保护方法第7章 质量确保方法7.1工程质量总目标7.2企业质量确保体系7.3产品质量控制方法7.4产品质量确保方法7.5质量检验及试验送检7.6落实岗位责任制第8章 安全文明施工方法8.1安全施工方法8.1.1安全施工目标8.1.2安全生产组织管理方法8.1.3安全生产技术方法8.2文明施工方法第9章 雨季施工方法第1章 工程概况本工程在广东省梅州市学府大道，碧桂园IB学校西北侧300米。总用地面积约16万平方米，总建筑面积55.20万平方米，由高层住宅、地下车库、商业用房等建筑群组成，共 21栋高层建筑及隶属用房。其中由本企业施工一标段区域关键概况以下：占地面积约9.3万平方米，建筑面积约36万平方，其中地库面积：约7.9万平方米，高层：约28.1万平方米。主楼为23.24.29.30#楼共4栋(其中1-4#楼30F；5#楼31F；7#楼33F；6#、8#、9#、10#、11#楼32F)高层，框剪结构。2#地库A区为负一层地库，2#地库B区为负一层地库，2#地库C区负二层地库。工程概况一览表工程名称东山谷碧桂园项目一期（一标段工程）工程地址广东省梅州市东山谷建设单位梅州东山谷文化产业勘察单位广东中誉设计院设计单位广东博意建筑设计院监理单位广东国晟建设监理质量监督部门梅州市质量监督站总包单位广东省电白建筑集团总投资额约 5 亿元协议工期601天协议要求质量合格，创优100达标建筑面积约16万平方米图纸各类型结构做法以下： 本工程在江南地域，常年雨水天气影响，易使屋面产生渗漏，所以，其防水施工质量好坏，直接影响工程设计使用功效正常发挥及建筑物使用年限，为此，依据工程设计要求，在施工过程中，准备从工程结构自防水、结构防水、柔性卷材（涂料）防水三个方面进行施工控制。第2章 编制依据1、国家现行中国建筑法、建设工程质量管理条例2、国家标准地下工程防水技术规范（GB50108-）3、国家标准地下防水工程质量验收规范（GB50208-）4、国家标准屋面工程技术规范（GB 50345-） 5、国家标准屋面工程质量验收规范（GB50207）6、建筑工程施工质量验收统一标准（GB50300-）7、碧桂园防开裂、防渗漏关键控制（）8、其它相关行业标准、相关防水施工操作规程9、广东科顺化工实业相关防水设计施工经验资料。第3章 防水结构做法序号施工部位材料做法1地下室侧壁自粘防水卷材湿铺法2地下室顶板自粘防水卷材湿铺法3卫生间双面自粘防水卷材湿铺法第4章 施工工艺第1章 4.1施工准备机具准备1）清理防水基层施工工具：扫帚、手锤、钢凿、抹布等。2）卷材铺贴施工工具：剪刀、卷尺、弹线盒、胶压辊等。材料准备1）防水材料包装、贮存、保管应符合要求要求；2）防水材料必需含有出厂合格证及相关资料说明，且关键材料施工前进行见证送检。人工准备1）为确保质量，防水工程必需由专业防水队伍进行施工；2）防水施工通常以6-8人为小组较为适宜。3）施工环境：施工时气温应在5以上，不宜在尤其潮湿且不通风环境中施工。4.2基面要求1）表面清洁：清除表面杂物、油污、砂子，凸出表面石子、砂浆疙瘩等应清理洁净，清扫工作必需在施工中随时进行。2）强度：为确保防水层牢靠粘结于基层表面，要求找平层应有足够强度，表面光滑，不起砂，不起皮。防水基面混凝土或水泥应达成一定强度后才能施做防水层，并无松动块体。3）无筋：对于突出防水基面拉杆螺栓，应割掉并至基面内2cm ，对割除拉杆螺栓端头，用聚合物砂浆抹平。4.3具体施工工艺1.2.3.4.5.5.1.5.2.5.3.4.3.1施工工艺4.3.1.1施工步骤地下室I地下室侧壁清理基层找平层阴阳角等特殊部位加强处理弹线定位配制素水泥浆铺设防水卷材接缝处理滚压卷材、排气压实检验修补质量验收2地下室顶板 清理基层找平层阴阳角等特殊部位加强处理弹线定位配制素水泥浆铺设 防水卷材接缝处理滚压卷材、排气压实检验修补质量验收3屋面 清理基层找平层阴阳角等特殊部位加强处理弹线定位配制素水泥浆铺设 防水卷材接缝处理滚压卷材、排气压实检验修补质量验收4.3.1.2基层处理 要求基面坚实、平整、洁净、干燥，且无尖锐凸出物，全部孔洞需用水泥砂浆补平，蜂窝麻面等缺点也要进行修复处理。4.3.1.3节点细部处理 阴阳角处做成圆弧形，阴角做成D50mm，阳角10mm，铺设卷材附加层。4.3.1.4防水卷材施工（空铺法） 确定卷材空铺铺贴次序和铺贴方向并在基层弹线，然后铺贴卷材，卷材不一样部位具体施工方法也不相同。 大面：卷材和基层仅在四面一定宽度内粘结，其它部分不粘结。在转角等节点部位连接处，卷材和找平层应满粘，其粘结宽度不得小于800mm，卷材和卷材搭接缝应满粘，叠层铺贴时，卷材和卷材之关就满粘。 附加层：通常部位全粘贴。 铺贴次序为先高，后低；相同高度，先远后进；同一平面，从低处开始铺贴。搭接：卷材纵向搭接宽度应80mm，必需仔细操作。短边搭接：卷材两端必需全部粘结。搭接宽度应100mm，当卷材空铺时，两头部分必需全粘500mm以上。4.3.1.5防水卷材施工（湿铺法）（1） 配制水泥浆：采325级一般硅酸盐水泥（掺入10%胶粉），水灰比为0.35，将掺入胶粉水泥倒入水中，用电动搅拌机搅拌均匀，使水泥和水充足溶合，搅拌时间约35分钟，静止后方可使用。（2） 涂刮水泥浆：将拌制均匀水泥浆倒于基层上，用刮板均匀涂刮，使其完全覆盖基层，涂刷力道均匀，涂刮完后表面均匀不起鼓，不漏刮。（3） 根据施工地块形状及卷材规格弹好基准线，铺贴卷材之前，根据已经弹好基准线细心校正卷材位置，打开卷材根据基准线长短边、搭接边全部要对准对齐，铺贴时边刮水泥浆边铺贴卷材，铺贴完第一幅卷材进行第二幅卷材铺贴时，长边方向和第一幅卷材搭接根据卷材上搭接指导线进行铺设，搭接宽度按地下大于80mm屋面大于60mm，搭接时确保搭接处洁净没有灰尘，用压辊压实卷材搭接边，排出搭接边气泡，紧密压实粘牢；应边铺设卷材边滚压卷材，以排除卷材下表面空气。反复上述操作，直至铺设作业完成。（4） 卷材搭接：卷材横、纵向搭接宽度均按大于80mm屋面大于60mm，搭接缝采取自粘法连接。为确保防水层质量，在基层潮湿或施工环境温度较低时，可对卷材搭接边采取合适加热方法处理，以确保搭接缝严密牢靠。（5） 辊压：用压辊以均匀地压力充足地滚压搭接处，以确保卷材之间完全粘接，形成整体密封和连续效果。（6） 修补卷材：防水层隐蔽前，检验防水卷材防水层，发觉防水层存在破损时，应采取方法立即进行修补：将破损处卷材清理洁净，取周围大于破损处100 mm防水卷材粘牢，再用密封膏沿周围密封。注意事项（1）施工环境气温在0-4低温情况下使用湿铺法施工时，配制水泥砂浆时候需掺入一定比列胶粉；（2）施工后卷材防水层，验收合格后需做保护层；（3）采取湿铺法施工时需将卷材内空气赶走，并用压辊辊压使压敏反应自粘胶和水泥凝胶满粘，施工后卷材防水层严禁踩踏；（4）卷材防水层验收合格后，应立即保护，使之免于暴露和物理损坏。4.3.2防水结构图4.3.2.1阴阳角卷材节点做法4.3.2.2地下室侧墙防水做法4.3.2.3地下室顶板防水做法4.3.2.4屋面防水结构图4.3.2.5地下室底板后浇带防水结构图4.3.2.6穿墙管道防水结构图4.3.2.7屋面防水做法4.3.2.8卫生间防水做法4.3.2.9卫生间做法说明 1、基层需处理到位，并用聚合物防水砂浆找平；2、阴角部位事先用聚合物防水砂浆做圆弧；3、卫生间做法使用1.5聚合物水泥防水涂料4、管道口必需做加强处理，做法见上图。 第5章 质量验收规范第2章 5.1主控项目1）卷材防水层所用卷材及关键配套材料必需符合设计要求。检验方法：检验出厂合格证、质量检验汇报和现场抽样试验汇报2）卷材防水层及其转角处、变形缝、落水口等细部做法均须符合设计要求。检验方法：观察检验和检验隐蔽工程验收统计。5.2通常项目1）卷材防水层基层应牢靠，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。检验方法：观察检验和检验隐蔽工程验收统计。2）卷材防水层搭接缝应粘（焊）结牢靠，密封严密，不得有皱折、翘边和鼓泡等缺点。检验方法：观察检验。3）卷材搭接宽度许可偏差为-10mm。检验方法：观察和尺量检验。第6章 成品保护方法防水层完工后，应注意成品保护,避免自粘卷材防水层受到破坏。在防水层施工过程中和防水层验收前，全部些人员不准穿带钉鞋在防水层上走动、无关人员不能进入现场、严禁在防水层上堆放杂物和推手推车行走。加强对相关施工人员教育工作，自觉形成成品保护意识，同时采取对应方法，以切实确保防水层防水性能。1）成品保护是防水工程成败关键，为确保防水工程达成理想效果，对于成品保护必需尤其注意。2）在防水层施工中或防水层已完成而保护层未完成时，是成品保护最关键时期。在此其间，严禁尖锐物体撞击扎伤防水层。3）防水层施工完成后，严禁在防水层上随意开洞或钻孔安装机器设备。如不得已必需在防水层上开洞、钻孔，必需先取得防水企业同意，并安排妥善修补工作。4）在使用过程中，如发觉防水层遭到破损，应立即通知相关方面立即安排维修。5）严禁随地吐痰、随地大小便等。6）防水层施工完成后，应立即进行验收，验收合格后，立即施工保护层。未进行保护防水层不得在防水层上托运重型器物和运输设备。7）在防水层施工中，操作人员均穿软底鞋，严禁穿带钉子鞋进入现场，以免损坏防水层；如发觉防水层有破损应立即修复。8）浇筑砼保护层时，运输砼小车铁腿根部必需用橡胶卷材包好，并要捆扎牢靠。第7章 质量确保方法第3章 第4章 7.1工程质量总目标本工程质量总目标是：根据建筑工程施工质量验收统一标准（GB50300-）及国家相关生产要求要求，确保工程质量验收达成优良。7.2企业质量确保体系本工程项目施工时将在企业ISO9001质量标准基础上建立规范化管理体系，由项目经理部负责实施，以确保工程质量达成预定时质量目标。7.3产品质量控制方法我企业确保提供之产品质量达成并超出招标文件和设计要求。对于不符合要求产品，不许可进入用户手中，请用户放心。我企业所产防水产品原材料，均由长久合作大型正规厂家供给商提供。随货同行有产品合格证，质量确保书和出厂检验汇报，便于施工单位进行验收。7.4产品质量确保方法1、 材料、半成品必需有合格证或材质证实、检验汇报，经甲方和监理核验确定后方可使用，不许可不合格产品投入工程使用。2、 严格质量检验验收，各班组在自检、互检基础上，进行交接检验，上道工序不合格决不许可进行下道工序施工。3、 开工前施工责任人组织对现场操作人员进行技术及进度交底，做到对工程操作及进度心中有数。4、 严格根据操作规程、技术方案施工，对施工过程中出现技术问题立即处理。5、 全部参与本项目防水施工人员必需经过技术培训，操作人员应持证上岗，无证人员不得进行此次防水施工。6、 防水工程要确保防水层厚度，施工采取分层涂刮均匀，不得出现流淌、堆积、要严格检验平均值，厚度误差控制在规范要求20%以内。7、 节点密封严密，做法符合施工组织设计要求。防水工程验收，应按国家相关防水技术规范进行验收，其中“通常项目、主控项目”必需严格按技术规程要求进行验收。7.5质量检验及试验送检1、质量检验防水卷材层质量检验检验项目要求检验方法主控项目1、卷材防水层所用卷材及其配套材料 必需符合设计要求 检验出厂合格证、质量检验汇报和现场抽样复验汇报2、卷材防水层 不得有渗漏或积水现象 雨后或淋水、蓄水试验3、卷材防水层在天沟、檐口、泛水、变形缝和水落口等处细部做法 必需符合设计要求 观察检验和检验隐蔽工程验收统计通常项目1、卷材防水层搭接缝 应粘（焊）结牢靠、密封严实，并不得有皱着、翘边和鼓泡 观察检验2、防水层收头 应和基层粘结并固定牢靠、缝口封严，不得翘边 观察检验3、卷材防水层撒布材料和浅色涂料保护层 应铺撒或涂刷均匀，粘结牢靠 观察检验4、卷材防水层水泥砂浆或细石混凝土保护层和卷材防水层间 应设置隔离层 观察检验5、保护层分隔缝留置 应符合设计要求 观察检验6、卷材铺设方向，卷材搭接宽度许可偏差 铺设方向应正确：单节宽度许可偏差为-10mm 观察和尺量检验7、排气屋面排气道、排气孔 应纵横贯通，不得堵塞：排气管应安装牢靠，位置正确，封闭严密 观察和尺量检验涂膜防水层质量检验项目、要求和检验方法检验项目要求检验方法主控项目1、防水涂料和胎体增强材料必需符合设计要求检验出厂合格证、质量检验汇报和现场抽样复验汇报2、涂膜防水层不得有渗漏或积水雨后或淋水、蓄水试验3、涂膜防水层在天沟、檐口、泛水、变形缝和水落口等处细部做法 必需符合设计要求 观察检验和检验隐蔽工程验收统计一般项目1、涂膜防水层厚度平均厚度符合设计要求，最小厚度不应小于设计厚度80%针测法或取样量测2、防水层表观质量和基层粘结牢靠，表面平整，涂刷均匀，无流淌、皱着、鼓泡、露胎体和翘边等缺点观察检验3、涂抹防水层撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢靠观察检验4、涂膜防水层水泥砂浆或细石混凝土保护层和卷材防水层间应设置隔离层观察检验5、刚性保护层分隔缝留置应符合设计要求观察检验2试验送检材料名称现场抽样数量外观质量检验物理性能检验合成高分子防水卷材大于1000卷抽5卷，每5001000卷抽4卷，100499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格卷材中，任取1卷作物理性能检验折痕，杂质，胶块，凹痕，每卷卷材接头断裂拉伸强度，扯断伸长率，低温弯折，不透水性合成高分子防水涂料每10t为一批，不足10t按一批抽样包装完好无损，且表明涂料名称、生产日期、生产厂名、产品使用期.固体含量，拉伸强度，断裂延伸率，柔性，不透水性7.6落实岗位责任制认真落实多种责任制，使各级管理人员及全体施工人员职责分明，做好工序交接工作，上道工序要对下道工序负责，下道工序要对上道工序进行复核，上道工序不合格，下道工序不施工，使工程质量一直保持在优良状态。第8章 安全文明施工方法第5章 8.1安全施工方法6.7.8.9.9.1.8.1.1安全施工目标本工程安全施工目标为：杜绝死亡和重伤事故，轻伤事故控制在1以内，按“一标三规范”达标。8.1.2安全生产组织管理方法1、 安全生产组织管理机构，配置足够安全管理人员，企业、项目经理部分别设计立安全管理安委员会、安全领导小组、安全管理小组。本工程配置专职安全员1人。2、 建立以安全生产责任制为关键各项安全管理制度。安全管理制度关键包含各级各类人员安全生产责任制、安全生产目标管理制度、安全检验制度、安全教育制度、安全技术制度、安全交底制度、特种作业人员管理制度，安全验收制度、班组安全活动制度、事故汇报和调查处理制度、安全奖罚制度等。3、 严格监督检验，消除事故隐患。企业每个月定时检验、平时抽查：项目经理部每七天定时检验；项目经理和安全员坚持每日安全巡视，对检验发觉事故隐患，定人、定时间、定方法进行整改、不留事故隐患。4、 要求各工种作业人员持证上岗，无证人员一律不准上岗操作。5、 主动开展班前安全活动，广泛开展安全生产宣传、推广安全生产优异经验；促进施工安全管理，保障施工安全。6、 强化安全教育，加强人员管理。严格实施三级安全教育和安全交底制度，未经教育和交底人员不准上岗作业。7、 每七天星期一以班为单位进行活动并具体统计，班前班后安全自检，发觉问题及进处理。8.1.3安全生产技术方法1、 在编制施工组织设计和分项施工方案中全部要有针对性安全技术方法1） 严格按临时用电施工组织设计实施，制订使用、检修要求。2） 在施工中人流和物流通道计划，仓库、物料、机具部署全部要符合消防和安全卫生要求，并落实消防和卫生抢救设施。2、 施工机械安全施工机械在使用过程中，按操作规程使用，加强对机械设备管理，做到常检、常修、常保养，保持良好工作状态。3、 安全用电施工用电应符合施工现场临时用电安全技术规范用其它用电规范要求，专员负责用电机具施工，常检修用电机具，预防漏电。4、 安全标志和安全防护1） 安全标志：划分安全区域，充足和正确使用安全标志，部署合适安全语。2） 安全防护：人员安全施工要求：现场人员坚持使用“三宝”。进入现场人员必需戴安全帽，穿胶底鞋，不得穿硬底鞋、高跟鞋、拖鞋或赤脚。5、 夜间施工夜间操作要有足够照明设备，坑、洞、沟槽等除做好防护外，并设红灯警示。6、 防水工程施工1） 防水材料易燃口应专库贮存在干燥、远离火源地方，贮仓及施工现场严禁烟火。2） 施工现场应通风排气，在通风条件差地方作业时，施工作业人员每隔1-2小时到通风地点休息10-15min，施工过程中操作人员感到不舒适，应立即离开施工现场，严重时应及明往医院检验。7、 其它1） “安全生产、预防为主”是施工现场基础方针。严格实施国家相关安全生产要求，根据“建设工程施工现场管理要求”实施细则；2） 工程施工过程中，严格根据“施工安全管理工作程序”中安全防护控制要求实施，把好“教育、方法、交底、防护、验收、检验”六关；3） 认真落实安全生产防火制度。防水材料是易燃品，要设防火标志，施工现场要建立用火申请制度。 8.2文明施工方法1）、 全体职员进入施工现场必需戴好安全帽，严禁赤脚、光膀子、穿拖鞋上班。2）、 全部管理人员必需挂牌上岗，出入甲方办公场所要衣冠整齐，礼貌待人。3）、 服从甲方相关人员对工程监督指导，全部施工人员必需听从指导和提议，以理服人，不得和甲方及外来人员顶撞。4）、 多种进场材料、机具要按平面部署，整齐堆放安置，做好边设备加工边废料清理工作，并在显著处设操作规程牌。5）、 全部进场人员，在上岗前由项目经理进行职业道德教育，明确树立创优工程意识，创现场文明窗口意识。6）、 施工人员要熟悉企业内部对现场管理内容相关要求，主动主动地配合土建，做好现场管理工作。7）、 各工种施工人员在现场，相互间要建立良好工作关系，做到相互尊重、相互协调。努力发明一个友好工作环境。8）、 严格遵守工地劳动纪律及各项要求，不打架，不讲粗话，含有良好职业道德，作一个文明施工者。9）、 各级人员在施工中，要主动配合听从上级人员调配，主动和土建工种做好各项配合工作。第9章 雨季施工方法1、做好进度安排：进度计划尽可能安排在质量更有确保事宜气候条件下进行。2、雨季施工关键点（1）做好雨季施工安排，尽可能避免雨季窝工造成损失。（2）如有确切降雨预报或降雨迹象时，已进行了部分防水施工基层，应采取防水覆盖方法，尽可能预防基层浸水。（3）对于已被雨淋基层，必需经过足够晾晒干燥后，方可恢复防水工程施工（4）严禁在雨天施工；四级风及其以上时不得施工。（5）做好物资储存，降低雨季运输量，要采取防雷击、防漏电等一系列技术方法。（6）认真编制雨季施工技术方法，并全方面组织落实实施。加强对施工人员安全教育，预防多种事故发生。
