环氧树脂综合项目施工基本工艺.doc

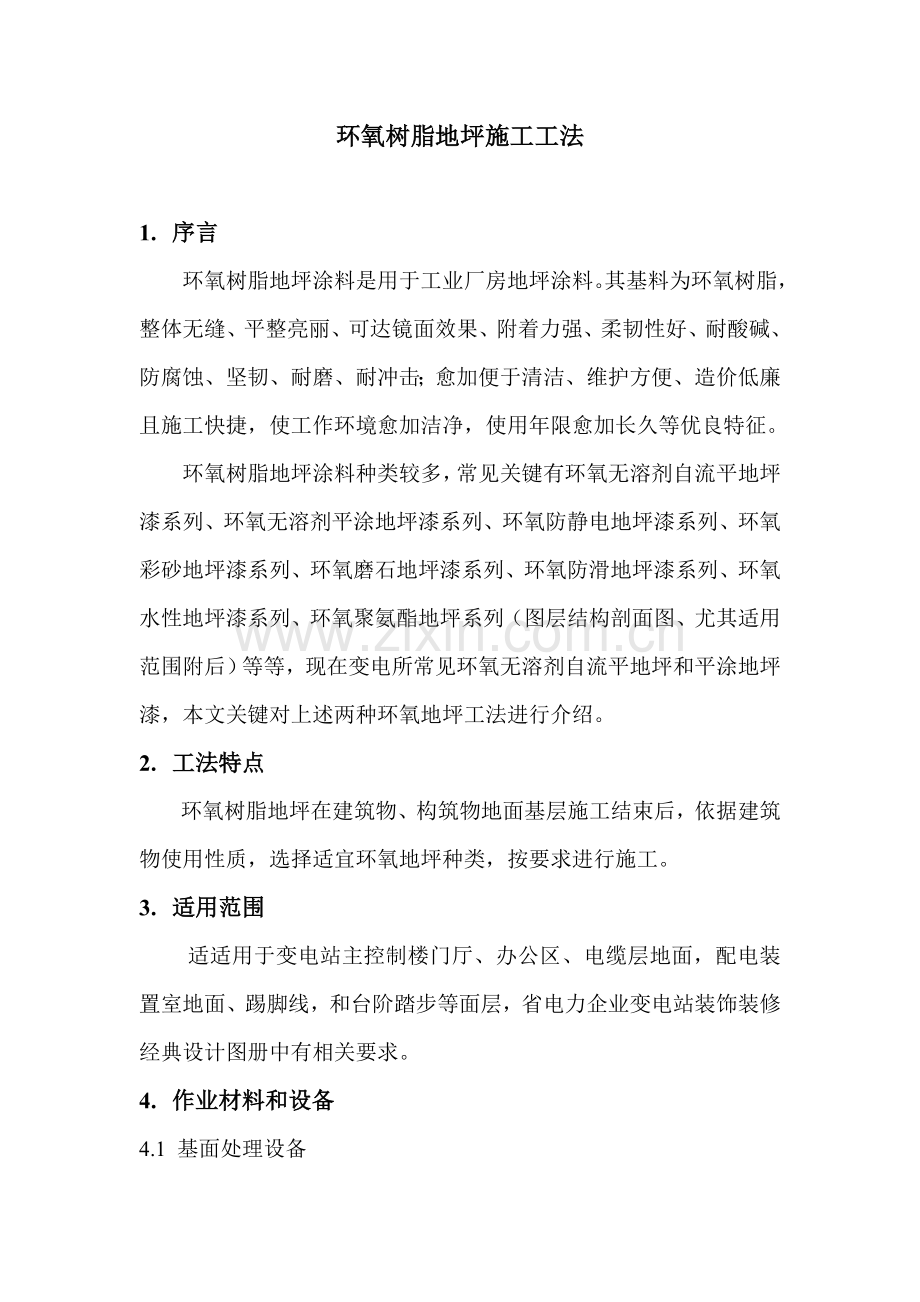

环氧树脂地坪施工工法

1. 序言
环氧树脂地坪涂料是用于工业厂房地坪涂料。其基料为环氧树脂，整体无缝、平整亮丽、可达镜面效果、附着力强、柔韧性好、耐酸碱、防腐蚀、坚韧、耐磨、耐冲击；愈加便于清洁、维护方便、造价低廉且施工快捷，使工作环境愈加洁净，使用年限愈加长久等优良特征。
环氧树脂地坪涂料种类较多，常见关键有环氧无溶剂自流平地坪漆系列、环氧无溶剂平涂地坪漆系列、环氧防静电地坪漆系列、环氧彩砂地坪漆系列、环氧磨石地坪漆系列、环氧防滑地坪漆系列、环氧水性地坪漆系列、环氧聚氨酯地坪系列（图层结构剖面图、尤其适用范围附后）等等，现在变电所常见环氧无溶剂自流平地坪和平涂地坪漆，本文关键对上述两种环氧地坪工法进行介绍。
2. 工法特点
环氧树脂地坪在建筑物、构筑物地面基层施工结束后，依据建筑物使用性质，选择适宜环氧地坪种类，按要求进行施工。
3. 适用范围
适适用于变电站主控制楼门厅、办公区、电缆层地面，配电装置室地面、踢脚线，和台阶踏步等面层，省电力企业变电站装饰装修经典设计图册中有相关要求。
4. 作业材料和设备
4.1 基面处理设备

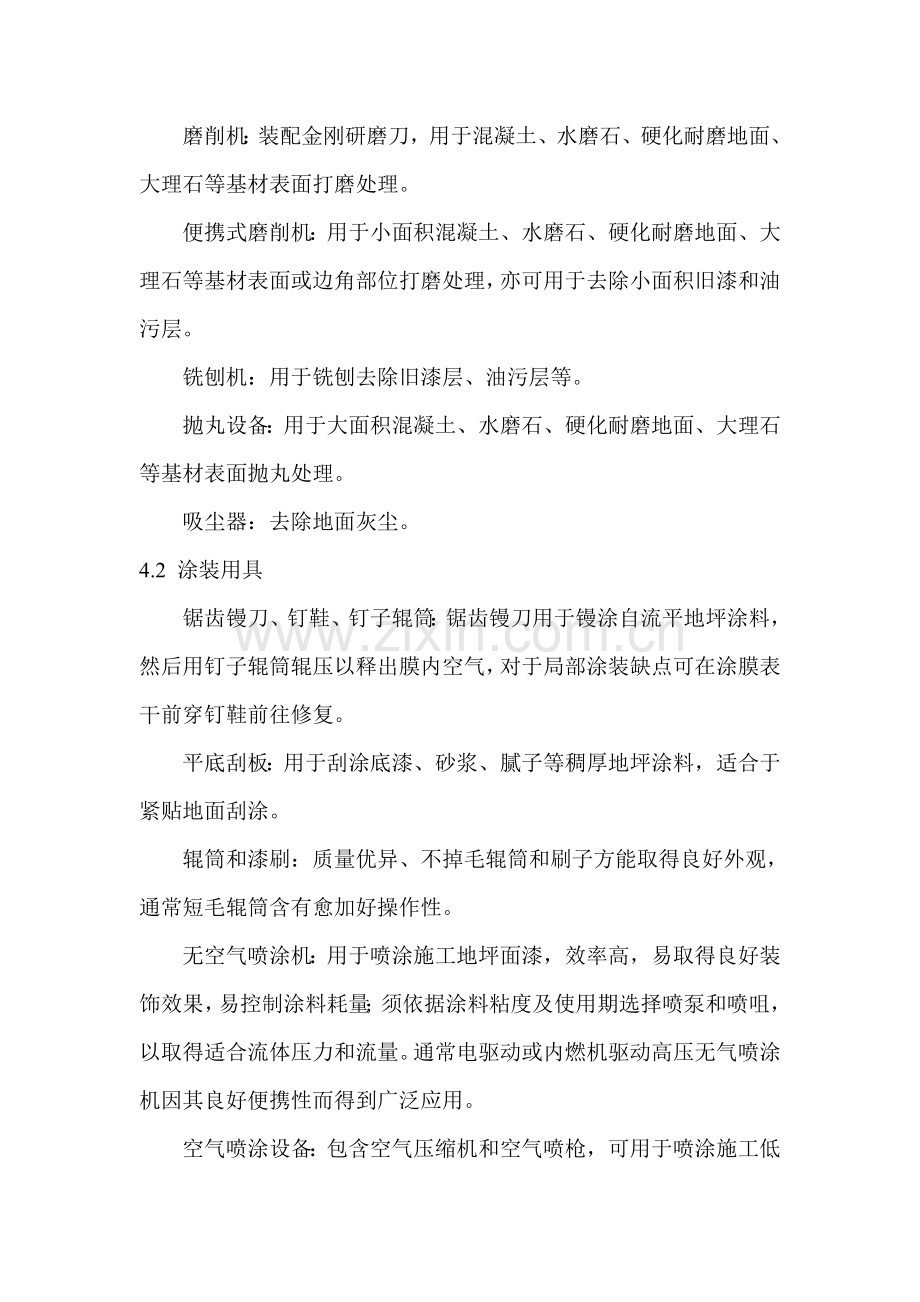

磨削机：装配金刚研磨刀，用于混凝土、水磨石、硬化耐磨地面、大理石等基材表面打磨处理。
便携式磨削机：用于小面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面或边角部位打磨处理，亦可用于去除小面积旧漆和油污层。
铣刨机：用于铣刨去除旧漆层、油污层等。
抛丸设备：用于大面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面抛丸处理。
吸尘器：去除地面灰尘。
4.2 涂装用具
锯齿镘刀、钉鞋、钉子辊筒：锯齿镘刀用于镘涂自流平地坪涂料，然后用钉子辊筒辊压以释出膜内空气，对于局部涂装缺点可在涂膜表干前穿钉鞋前往修复。
平底刮板：用于刮涂底漆、砂浆、腻子等稠厚地坪涂料，适合于紧贴地面刮涂。
辊筒和漆刷：质量优异、不掉毛辊筒和刷子方能取得良好外观，通常短毛辊筒含有愈加好操作性。
无空气喷涂机：用于喷涂施工地坪面漆，效率高，易取得良好装饰效果，易控制涂料耗量；须依据涂料粘度及使用期选择喷泵和喷咀，以取得适合流体压力和流量。通常电驱动或内燃机驱动高压无气喷涂机因其良好便携性而得到广泛应用。
空气喷涂设备：包含空气压缩机和空气喷枪，可用于喷涂施工低粘度地坪涂料。
砂浆搅拌机、铺料器和抹光机：用于施工厚层(≥3mm)树脂砂浆，将搅拌均匀树脂砂浆用铺料器摊铺于地板上，采取抹光机抹平。
4.3 中涂打磨设备
大打磨机：高效快速中涂层打磨设备。
抛光机和砂带机：配以80～120目标磨片及砂带，在涂装面漆前打磨砂浆或腻子层以取得平整细腻表面；配以较粗(20～40目)磨片及砂带亦能够用于混凝土等基材表面简易打磨处理。
4.4 检验和试验设备
底材表面温度及环境温湿度仪：测定涂装环境温湿度及底材表面温度以确定是否满足涂装要求。
基材含水率测定仪：用以测定基材含水率以判定是否符合涂装要求。
4.5 其它辅助工具
称量和搅拌工具：较高精度称量工含有利于按百分比正确配制多组份地坪涂料，使用电动搅拌器充足快速地混合和搅拌涂料。
切缝机和打胶枪：用于缝隙处理，切割机用于将缝隙切割和修饰成“V”字形或梯形(宽5-10mm)以方便填补和灌注；而打胶枪用于灌注聚氨酯弹性胶。
5. 工艺步骤和操作要求
5.1. 工艺步骤
材料进场 →基层处理→基层缺点处理→底涂涂装→中涂涂装（打磨、吸尘）→环氧无溶剂自流坪面涂（环氧平涂）→养护（打蜡抛光）→报验。
5.2. 操作要求
5.2.1材料进场
查对进场油漆，进场检验凭送货单查对产品标识，验收产品品种、数量，检验出厂合格证书及检测汇报，外观检验油漆涂料桶无损伤。
5.2.2 基层处理
基层强度、干燥度、平整度应满足要求规范要求。
基层强度：现场可用钢丝刷摩擦，也能够用回弹仪做混凝土表面强度测试，或用小铁锤敲打基层表面判定。
基层干燥度：现场以施工后养护时间来判定，即观察表面是否发白，或现场测试含水率。
基层平整度：能够用2m直尺贴于基面，直尺和基面间最大缝隙应在4mm以内，对要求更高自流平涂料，直尺和基面最大缝隙应在2mm以内，施工时 ，能够利用机械打磨机进行局部找平或修整。
基层粗燥度：现场宜用轻度喷砂机进行合适表层处理，并吸去浮尘。
5.2.3 基层缺点处理
起壳：若整个面层全部剥离话，要把砂浆全部清除后重新抹面，如只是一部分有剥离，能够用树脂注浆方法来修补。
裂缝：修补时沿着裂缝部分用电动切割机开1cm左右宽度“U”字形槽，用树脂砂浆来填补槽。
缺口：把粉尘等脏物吸扫洁净，用树脂胶泥抹平。
5.2.4 底层涂装
底层涂装目标是为了封闭基面，增强附着力。通常应养护12h以上，确定固化后，可进行下一道工序施工。
5.2.5 中涂涂装（打磨、吸尘）
中涂涂装应养护24h以上（夏季），冬季应更长，待完全固化后，进行打磨、吸尘。用环氧砂浆腻子（加粗粉、细粉、稍厚）补平基面低凹缺点；用环氧砂浆腻子（加细粉、较稀、流平性很好）用流平法整体抹平基面，目标是调正基面平整度。用电动磨砂机打磨地坪，使环氧砂浆层面表面露毛孔，整体平整。
5.2.6 环氧无溶剂自流坪面涂（环氧平涂）
平涂：先涂涮环氧地坪面漆一遍，二十四小时后用金刚砂皮表面砂毛，修补缺点后再局部涂涮第二遍面涂。
自流：将混合好环氧自流坪地面涂料倒在已吸尘工作面上，用带锯齿刮板仔细镘刮（有条件穿钉鞋进入施工现场修补缺点），再用排泡辊消泡。
5.2.7养护（打蜡抛光）
面层施工24h内任何人不得进入施工现场，等确定硬化状态及是否满足其它质量管理要求，再涂一道养护蜡，保护涂膜表面。等干燥后用抛光机打磨抛光。自然养护不少于7天，方可交付使用。
6. 质量标准
环境温度为25℃时，施工后2～3天应该达成实干，即硬度达成完全固化80%左右；
表面不能出现发粘现象；
气泡：平涂型、砂浆型无气泡，自流平型许可1个小气泡/10㎡；
流平性好，无镘刀痕、滚筒痕，大面积接口处基础平整；
无浮色发花，颜色均匀一致，大面积接口处许可有极不显著色差；
自流平表面应平整光滑，光泽度应达成设计要求（高光泽≥90、有光≥70、半光50～70），平涂型为有光、水性为半光～无光。
硬度：无指甲压痕或很快恢复；
耐磨性：≤0.024g（500g/1000r）；
中等强度、中等浓度酸碱及常见溶剂擦洗无影响；
湿拖把拖过或水冲洗表面不变色；
涂膜无脱层（咬底）、鼓起、露底等现象。
本工法必需遵照标准、规范有：
《建筑防腐工程施工及验收规范》GB 50212—
7. 劳动力组织
具体劳动力配置应按工程规模而定，通常应配下列人员：
序号
工 种
关键侧重作业内容
人数
1
施工责任人
指导现场作业
1
2
技工
环氧地坪施工
3
8. 安全及环境保护要求
全部施工人员全部必需经过职业技能培训、安全守则培训，并持有上岗证；
施工人员进场前统一着装、戴安全帽、佩戴工号牌；
全部施工工具、原材料等统一放置并有专员负责保管；
尽可能保持施工现场空气流通；
严格实施安全用电规则，全部用电设备必需确保正常运行，操作者必需严格根据设备使用程序操作，并核定现场电力情况，预防超负荷用电，杜绝漏电、短路等现象；
施工现场严禁一切火源，全部些人员严禁吸烟；
施工间隙，全部些人员不得在甲方其它场所闲逛，更不得酗酒、赌博、滋事殴斗和其它从事违法行为，违者将根据企业相关要求严厉处理；
施工完成，全部垃圾杂物必需包装好，放置在现场指定地点或公共垃圾站。
9. 效益分析
10. 工程实例
110千伏*****变电站，为省电力企业“两型一化”（资源节省型、环境友好型、工业化）试点项目，由江苏省送变电企业承包施工，其生产综合室室内地面采取了环氧树脂地坪涂料，面积为200余平方米。地坪涂料在电气设备安装就位后施工，工期短、整体效果好，有利于缩短项目总工期。整个工程实际工期仅74天。
环氧树脂地坪通常做法附图以下:

环氧无溶剂自流平地坪漆系列（1）

环氧无溶剂平涂地坪漆系列（2）

环氧防静电地坪漆系列（3）

环氧彩砂地坪漆系列（4）

环氧磨石地坪漆系列（5）

环氧防滑地坪漆系列（6）

环氧水性地坪漆系列（7）

环氧聚氨酯地坪系列（8）
附表：
序号
种类
适用范围
性能特点
施工工序
1
环氧无溶剂自流平地坪漆系列
尤其适用：高度洁净、无尘、无菌实施GMP标准制药、血液制品、医院行业和电力、微电子、机房、机场、办公室、体育馆、学校等地坪。
1、洁净、抗压、防尘、强度高；　　　　　　　　　　　　　　
2、漆膜平整、丰满、流平性好；
3、无接缝、易清洁、光泽亮丽持久；　　　　　　　　　　　　
4、优异耐化学品性能；
5、厚度1-5mm；
6、使用年限：3-；
1、素地处理：打磨清洁，基面要求干燥、平整、无空鼓；　　　　　
2、底涂涂装：封闭基面，增强附着力；
3、中涂涂装，依据设计厚度批砂或刮腻子找平；
4、中涂打磨、吸尘；
5、镘刮环氧无溶剂自流平面涂；
2
环氧无溶剂平涂地坪漆系列
学校、医院、电子、电力、食品、制药、纺织、地下停车场等行业涂装方案设计。
1、防尘，防潮，耐磨，无缝平整；
2、便于清洁，施工快捷，维护方便，造价低廉；
3、附着力强，柔韧性好，色彩表现充足；
4、厚度0.3-1mm；
5、使用年限：3-5年；
1、素地处理：打磨清洁，基面要求干燥、平整、无空鼓；
2、底涂涂装：封闭基面，增强附着力；
3、中涂涂装，依据设计厚度批砂或刮腻子找平；
4、中涂打磨、吸尘；
5、环氧无溶剂平涂面漆涂装；
3
环氧防静电地坪漆系列
航空航天、计算机房、电子企业、军工企业、水坝控制中心和多种易燃易爆厂房地面。
1、抗压抗冲击、强度高、韧性好；
2、电阻值105-109Ω，防静电性能持久；
2、漆膜平整、有质感；
4、易清洁、耐污染；
5、厚度0.5-3mm
6、使用年限：3-
1、素地处理：打磨清洁，基面要求干燥、平整、无空鼓；
2、环氧底涂、防静电底涂封闭涂装；
3、铺设铜箔；
4、环氧防静电中涂批砂刮腻子；
5、打磨，吸尘；
6、环氧防静电面涂涂装（平涂或自流平）；
4
环氧彩砂地坪漆系列
卷烟厂、宾馆、酒店、高级娱乐设施、商务大厦、会展中心等重视美观效果场所洁净地面。
1、原生态漆膜质感；
2、色彩绚丽缤纷；
3、颜色图案任意组合；
4、抗压承载力好；
5、漆膜透气性好，自然养护地面；
6、彰显高贵气度；
7、厚度3-10mm；
8、使用年限：以上。
1、素地处理：打磨清洁，基面要求干燥、平整、无空鼓；
2、环氧彩砂专用底涂封闭涂装；
3、环氧彩砂施工；
4、清涂浮砂，批刮环氧透明腻子；
5、清漆罩光。
5
环氧磨石地坪漆系列
卷烟厂、宾馆、酒店、高级娱乐设施、商务大厦、会展中心、大型超市、超大型企业厂房等地面。
1、强力耐压、抗冲击；
2、色彩绚丽缤纷；
3、颜色图案任意组合；
4、表面光滑、细腻，经久耐用；
5、凸显气度和尊贵；
6、厚度5-10mm；
7、使用年限：以上；
1、素地处理：打磨清洁，基面要求干燥、平整、无空鼓；
2、底涂封闭涂装；
3、批刮腻子；
4、批压五彩石、石英石中层；
5、打磨抛光；
6、清漆罩光。
6
环氧防滑地坪漆系列
常常有水、油浸润厂房地面、高级楼盘及宾馆车库、车库坡道止滑及其它止滑场所要求地面。
1、抗压抗冲击、强度高、韧性好；
2、漆膜平整、有质感；
3、止滑度（高、中、低）；
4、易清洁、耐污染；
5、厚度0.5-5mm；
6、使用年限：3-；
1、素地处理：打磨清洁，基面要求干燥、平整、无空鼓；
2、底涂涂装：封闭基面，增强附着力；
3、中涂涂装，依据设计厚度批砂或刮腻子找平；
4、中涂打磨、吸尘；
5、滚涂环氧桔皮面涂或中涂撒砂罩面漆工法。
7
环氧水性地坪漆系列
食品、学校、医院、精密制造、生物制药、仪器仪表等场所洁净地面
1、生态、健康、环境保护；
2、哑光漆膜质感；
3、无光污染；
4、附着力好，遮盖力好；
5、漆膜透气性好，自然养护地面；
6、厚度0.5-3mm；
7、使用年限：3-；
1、素地处理：打磨清洁，基面要求干燥、平整、无空鼓；
2、底涂涂装：封闭基面，增强附着力；
3、中涂涂装，依据据设计厚度批砂或刮腻子找平；
4、中涂打磨、吸尘；
5、环氧水性面涂涂装(平涂或自流平)；
8
环氧聚氨酯地坪系列
通常工厂、食品工厂、化学药品工厂、通常办公室、仓库、厨房食堂、店铺、学校、医院、通道走廊楼梯、室内停车场等地面。
1、优良耐化学品性能和耐油性；
2、优异附着力、色彩鲜艳、易清洁；
3、经济实用，易施工；
4、优异耐磨性，承受中等荷载；
5、厚度0.5-3mm；
6、使用年限：5年；
1、基面处理：打磨清洁，基面要求干燥、平整、无空鼓；
2、滚涂聚氨酯甲组份底漆；
3、批刮聚氨酯腻子；
4、滚涂聚氨酯甲组份面漆两遍；
5、滚涂聚氨酯甲组份罩光清漆一遍；
