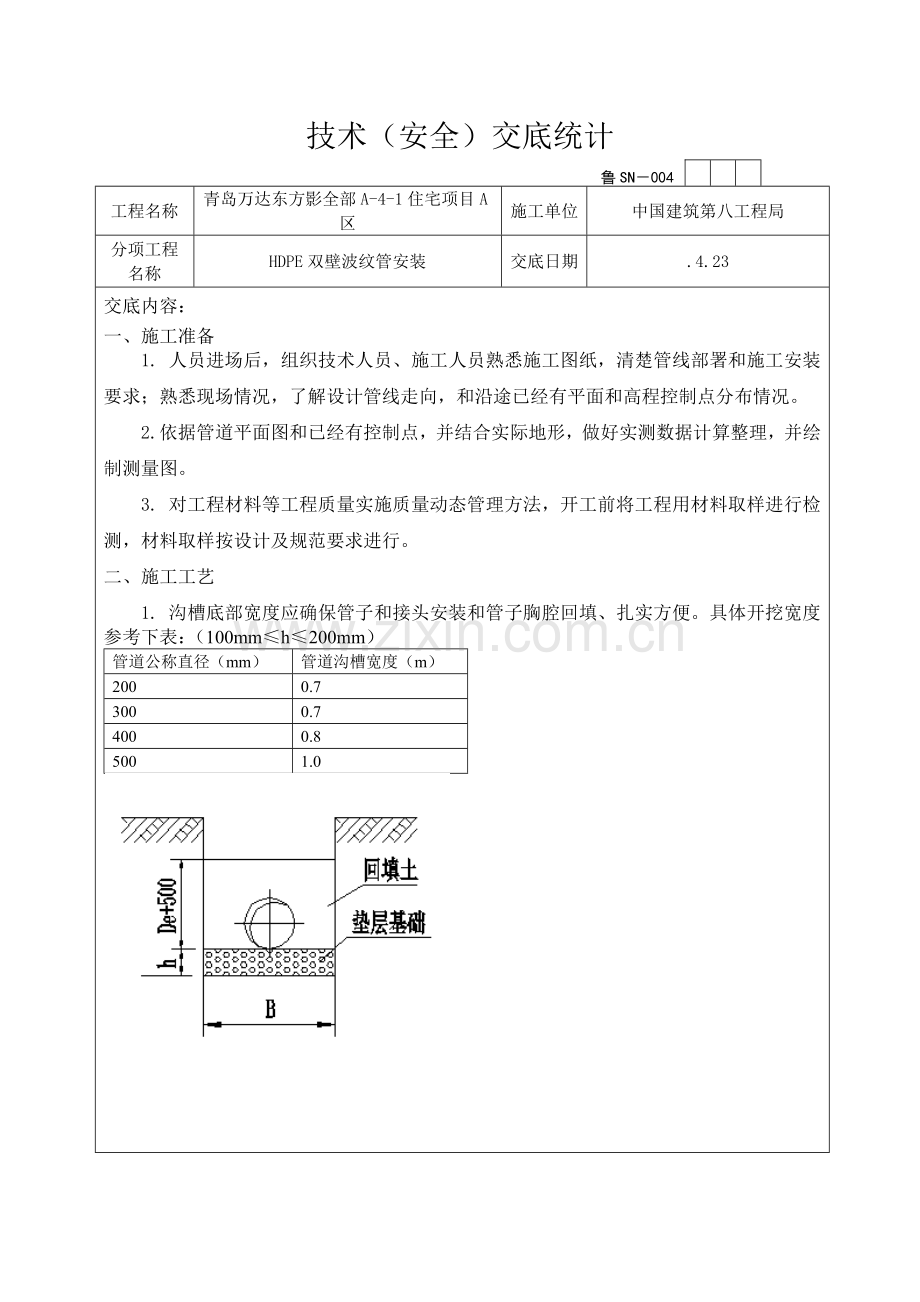

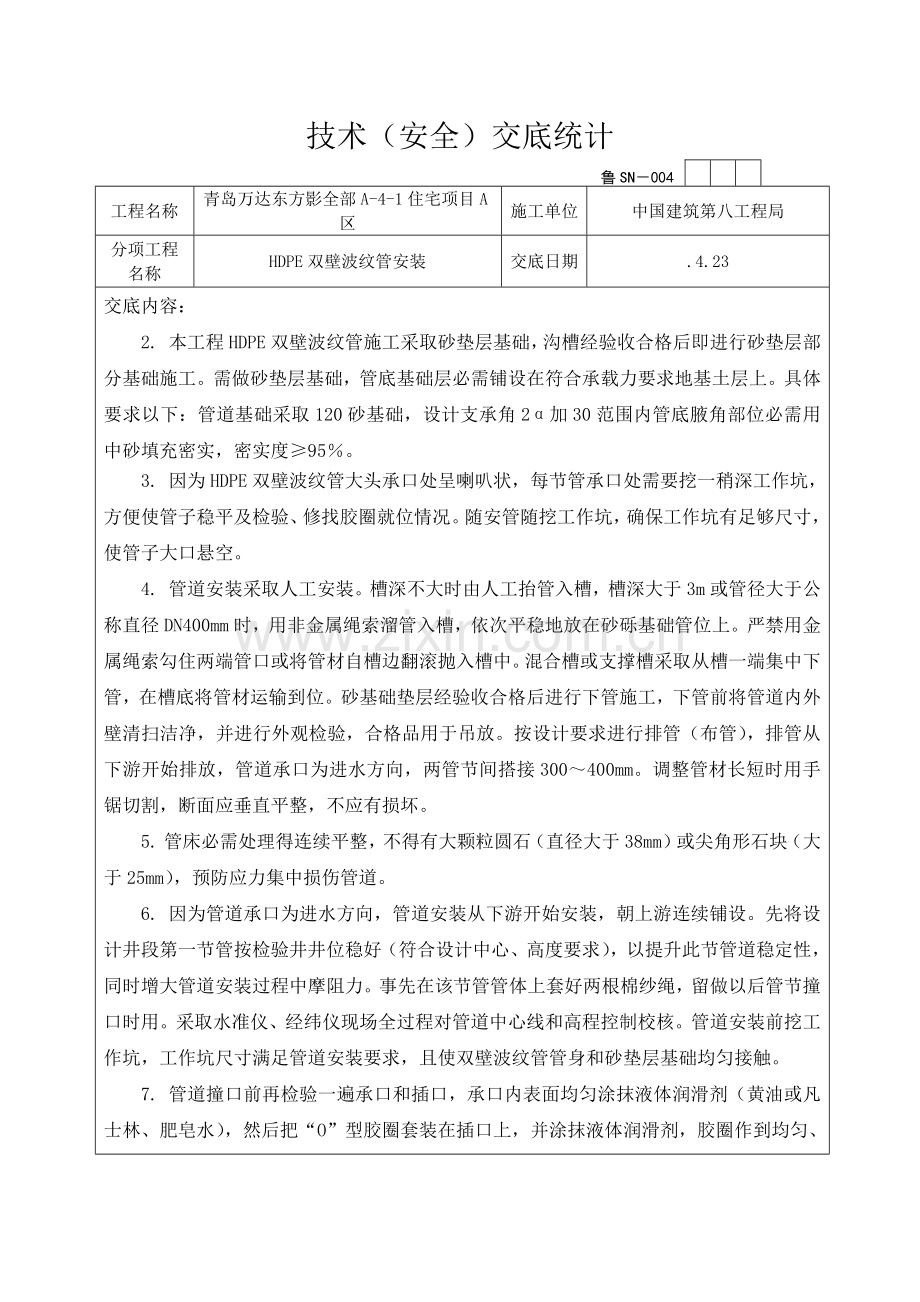

技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.23交底内容：一、施工准备1. 人员进场后，组织技术人员、施工人员熟悉施工图纸，清楚管线部署和施工安装要求；熟悉现场情况，了解设计管线走向，和沿途已经有平面和高程控制点分布情况。2.依据管道平面图和已经有控制点，并结合实际地形，做好实测数据计算整理，并绘制测量图。3. 对工程材料等工程质量实施质量动态管理方法，开工前将工程用材料取样进行检测，材料取样按设计及规范要求进行。二、施工工艺1. 沟槽底部宽度应确保管子和接头安装和管子胸腔回填、扎实方便。具体开挖宽度参考下表：（100mmh200mm）管道公称直径（mm）管道沟槽宽度（m）2000.73000.74000.85001.0技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.23交底内容：2. 本工程HDPE双壁波纹管施工采取砂垫层基础，沟槽经验收合格后即进行砂垫层部分基础施工。需做砂垫层基础，管底基础层必需铺设在符合承载力要求地基土层上。具体要求以下：管道基础采取120砂基础，设计支承角2加30范围内管底腋角部位必需用中砂填充密实，密实度95。3. 因为HDPE双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深工作坑，方便使管子稳平及检验、修找胶圈就位情况。随安管随挖工作坑，确保工作坑有足够尺寸，使管子大口悬空。4. 管道安装采取人工安装。槽深不大时由人工抬管入槽，槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。混合槽或支撑槽采取从槽一端集中下管，在槽底将管材运输到位。砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫洁净，并进行外观检验，合格品用于吊放。按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300400mm。调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。5. 管床必需处理得连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm），预防应力集中损伤管道。6. 因为管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。先将设计井段第一节管按检验井井位稳好（符合设计中心、高度要求），以提升此节管道稳定性，同时增大管道安装过程中摩阻力。事先在该节管管体上套好两根棉纱绳，留做以后管节撞口时用。采取水准仪、经纬仪现场全过程对管道中心线和高程控制校核。管道安装前挖工作坑，工作坑尺寸满足管道安装要求，且使双壁波纹管管身和砂垫层基础均匀接触。7. 管道撞口前再检验一遍承口和插口，承口内表面均匀涂抹液体润滑剂（黄油或凡士林、肥皂水），然后把“O”型胶圈套装在插口上，并涂抹液体润滑剂，胶圈作到均匀、平直、无扭曲。胶圈质量必需符合设计要求，使用前逐一检验，确保无割裂、破损、气泡、技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.23交底内容：飞边等现象。8. 接口前，应先检验橡胶圈是否配套完好，确定橡胶圈安放位置及插口插入深度。接口时，先将承口内壁清理洁净，并在承口内壁及插口橡胶圈上涂润滑剂(首选硅油)，然后将承插口端面中心轴线对齐。9.接口方法按下述程序进行：De400mm以下管道，先由一人用棉纱绳吊住被安装管道插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置横挡板，然后用力将该管缓缓插入原管承口至预定位置；De500mm以上管道可由2台0.5吨手板葫芦/拉紧器将管材拉动就位。接口合拢时，管材两侧手板葫芦/拉紧器应同时拉动，使橡胶密封圈正确就位，不扭曲、不脱落。为防接口合拢时已排设管道轴线位置移动，需采取稳管方法。具体方法可在编织袋内灌满黄砂，封口后压在已排设管道顶部，其数量视管径大小而异。管道接口后，应复核管道高程和轴线使其符合要求。10.管道敷设后，因意外原因造成管壁出现局部损坏，当损坏部位面积或裂缝长度和宽度不超出要求时，可采取粘贴修补方法。管壁局部损坏孔洞直径或边长小于20mm时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴直径大于l00mm和管材一样材质圆形板。管壁局部损坏孔洞为20100mm时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴大于孔洞最大尺寸加l00mm和管材一样材质圆形板。管壁局部出现裂缝，当裂缝长度小于管周长112时，可在其裂缝处粘贴长度大于裂缝长度加100mm、宽度大于60mm和管材一样材质板，板两端宜切割成圆弧形。修补前应先将管道内水排除，用刮刀将管壁面破损部分剔平修整，并用水清洗洁净。对异形壁管，必需将贴补范围内肋剔除，再用砂纸或锉刀磨平。粘接前应先用环已酮刷粘接部位基面，待干后立即涂刷粘接溶剂进行粘贴。外贴用板材宜采取，从相同管径管材对应部位切割弧形板。外贴板材内侧一样必需先清洗洁净，采取环已酮涂刷基面后再涂刷粘接溶剂。对小于20mm孔洞，在粘贴完成后，可用土工布包缠固定，固化二十四小时后即可还土；对大于20mm孔洞和裂缝，在粘贴完成后，可用铅丝包扎固定。在管道修补完成后，必需对管底挖空部位按支承角技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.23交底内容：要求用粗砂回填密实。对损坏管道采取修补方法，施工单位应事前取得管理单位和现场监理人员同意；对出现在管底部损坏，还应取得设计单位同意后方可实施。如采取焊条焊补或化学止水剂等堵漏修补方法，必需取得管理单位同意后方可实施。当管道损坏部位大小超出上列条文要求时，应将损坏管段更换。当更换管材和已铺管道之间无专用连接管件时，可砌筑检验井或连接井连接。12. 管道和检验井衔接采取管顶平接。当管道已敷设到位时，在砌筑砖砌检验井井壁时，采取现浇混凝土包封插入井壁管端，混凝土包封厚度不宜小于100mm，强度等级不得低于C20。检验井底板基础应和管道基础垫层平缓顺接.13. 管道敷设许可偏差表（mm）序号检验项目许可偏差检验数量检验方法范围点数1水平轴线15每节管1点经纬仪测量或挂中心线钢尺测量2管底高程10水准仪测量14.管道闭水及通球试验：（1）试验要求：对于污水管道，根据市政施工规程要求，必需再回填前做闭水试验。闭水试验前，施工现场应含有以下条件： 1）管道及检验井外观质量及“量测”检验均已合格； 2）管道两端无机封堵气囊宜应用于结构主体背水面；有机封堵气囊宜应用于结构主体迎水面，若有机封堵气囊用于背水面，则应含有较高抗渗性，且和基层有较强粘结性。有机封堵气囊可依据材料性能，其厚度宜为1.2-2.Omm。3）现场水源满足闭水需要，不影响其它用水；4）选好排放水位置，不得影响周围环境。（2）闭水试验程序技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.232024-05-31交底内容：在含有了闭水条件后，即可进行管道封堵气囊闭水试验。试验从上游往下游分段进行，上游试验完成后，可往下游充水，倒段试验以节省用水。试验各阶段说明以下：1）注水浸泡：闭水试验水位，应为试验段上游管内顶以上2米，将水灌至靠近上游井口高度。注水过程应检验管堵、管道、井身，无漏水和严重渗水，浸泡管和井12天进行闭水试验；2）闭水试验：将水灌至要求水位，开始统计，对渗水量测定时间，不少于30分钟，依据井内水面下降值计算渗水量，渗水量不超出要求许可渗水量即为合格。3）试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）（1000/L），式中Q-每km管道每d渗水量 q-闭水管道30分钟渗水量 L-闭水管段长度当Q许可渗水量时，试验即为合格。闭水试验用封堵气囊应选择操作简便、检验直观、可在施工过程中立即检验并消除质量隐患气囊。技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.23交底内容：15.井室砌筑（1）砖砌前，将砖砌部位清理洁净，洒水湿润。对凿毛处理部位刷素水泥浆。（2）井室为圆形时，以圆心为控制中心挂线，随砌随检验井室尺寸。收口时每次收进尺寸，四面收口不超出3厘米，三面收口最大可收进4-5厘米。（3）井墙用M7.5水泥砂浆砌MU10砖。砖砌采取铺浆法砌筑，铺浆长度不超出500mm ,砖砌体水平灰缝砂浆饱满度不得低于90%，竖向灰缝采取挤浆或加浆法，使其砂浆饱满。井底设置导流槽，严禁用水冲浆灌缝。污水井井内外墙面用1:2防水水泥砂浆抹面至管井顶部，厚20mm，雨水井井内墙抹面。抹面、勾缝、座浆均用1:2防水水泥砂浆。（4）井室中踏步随井室墙体砌筑随安装，位置正确，随时用尺测量其间距，在砌砖时用砂浆埋设牢靠，不得事后凿洞补装，砂浆未凝固前不得踩踏。 （5）砖墙勾缝砂浆塞入灰缝中，压实拉平，深浅一致，横竖缝交接处应平整。凹缝比墙面凹入3-4毫米，勾完一段应立即将墙面清扫洁净，灰缝不应有搭茬、毛刺、舌头灰等现象。 （6）多种附件井如在道路和步道下，井口高度和路面平，具体高度调整由道路施工单位负责实施；在绿地处，则井口高于地面200mm。井盖采取球墨铸铁井盖，具体LOGO造型及颜色、尺寸等由业主协调景观专业确定后再行加工。（7）钢筋混凝土盖板安装采取汽车吊吊装就位，安装前用设计要求进行座浆。技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.23交底内容：（8）井室检验标准技术（安全）交底统计鲁SN004工程名称青岛万达东方影全部A-4-1住宅项目A区施工单位中国建筑第八工程局分项工程名称HDPE双壁波纹管安装交底日期.4.23交底内容：16.回填土要求管道应在敷设两边各30cm宽度范围内扎实，铺设厚度大于30cm中砂管道基础，管腔应采取中砂回填至管道顶上15cm。管道顶以上50cm以上范围可采取级配砂石料或素混凝土回填；砂砾或级配砂石回填时分层厚度小于30cm，压（夯）实大于3遍。沟槽回填从管底基础部位开始到管顶以上500mm范围内必需采取人工回填；管顶500mm以上部位可用机械从管道轴线两侧同时扎实。17、安全注意事项（1）进入施工现场必需戴好合格安全帽，系紧下颚带，锁好带扣；（2）进入施工现场严禁吸烟，严禁酒后作业，严禁追逐打闹，严禁窜岗，严禁操作和自己无关机械设备，严格遵守各项安全操作规程和劳动纪律；（3）人力搬运管子、阀门等时，小心轻装轻卸，动作一致，相互照应。起吊重物，必需先认真检验吊具、绳索是否可靠。起吊重物时，吊起重物下不准站人；（4）严格实施安全用电相关要求和规范标准，服从安全管理，做到自己不违章作业，拒绝违章指挥，和立即阻止她人违章作业；（5）井室砌筑完成后务必做好临边防护和成品保护工作。项目专业技术责任人：交底人：接收人：山东省建设工程质量监督总站监制
