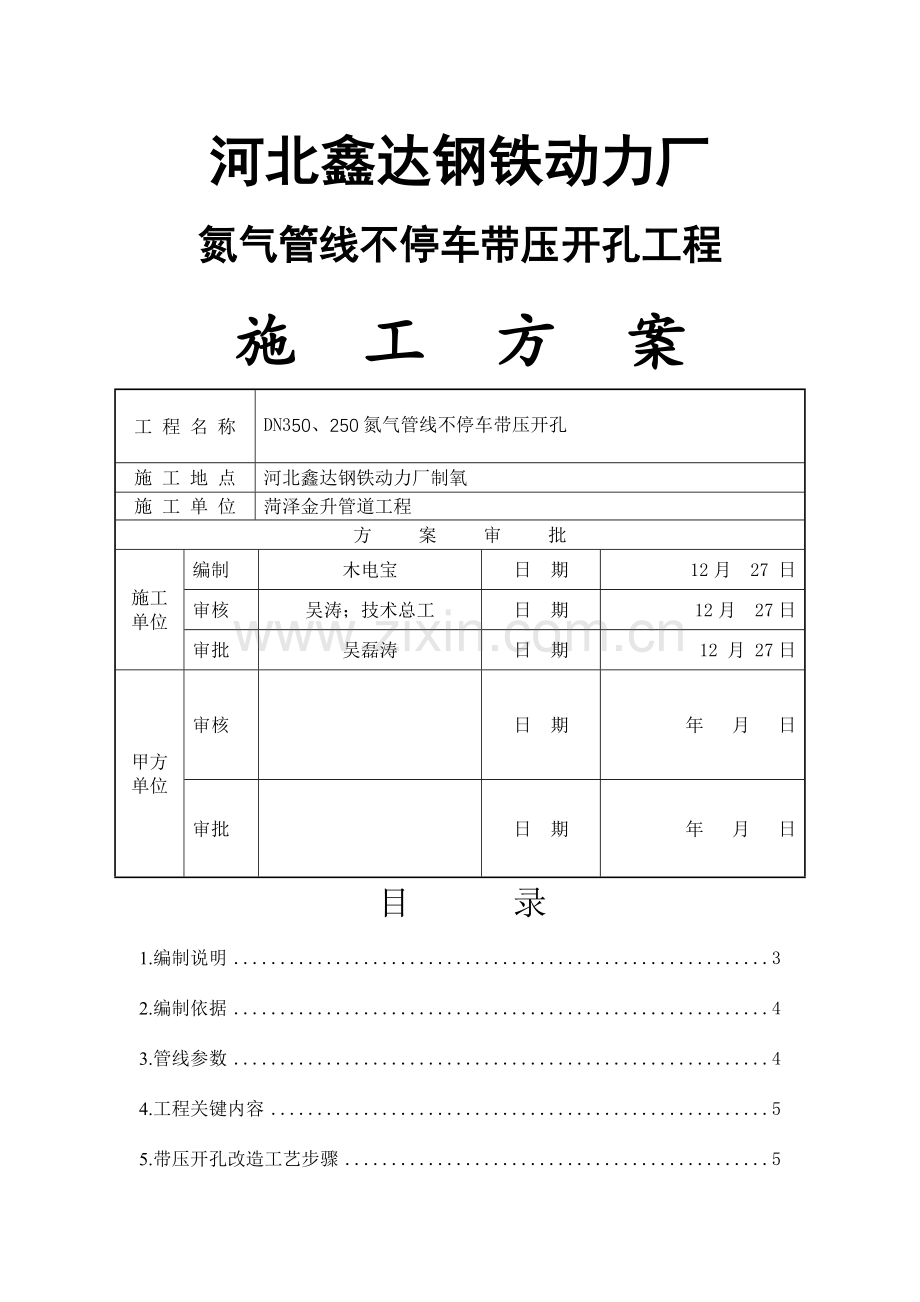

带压开孔综合标准施工专业方案.docx

河北鑫达钢铁动力厂
氮气管线不停车带压开孔工程
施 工 方 案
工 程 名 称
DN350、250氮气管线不停车带压开孔
施 工 地 点
河北鑫达钢铁动力厂制氧
施 工 单 位
菏泽金升管道工程
方 案 审 批
施工单位
编制
木电宝
日 期
12月 27 日
审核
吴涛；技术总工
日 期
12月 27日
审批
吴磊涛
日 期
12 月 27日
甲方单位
审核

日 期
年 月 日
审批

日 期
年 月 日

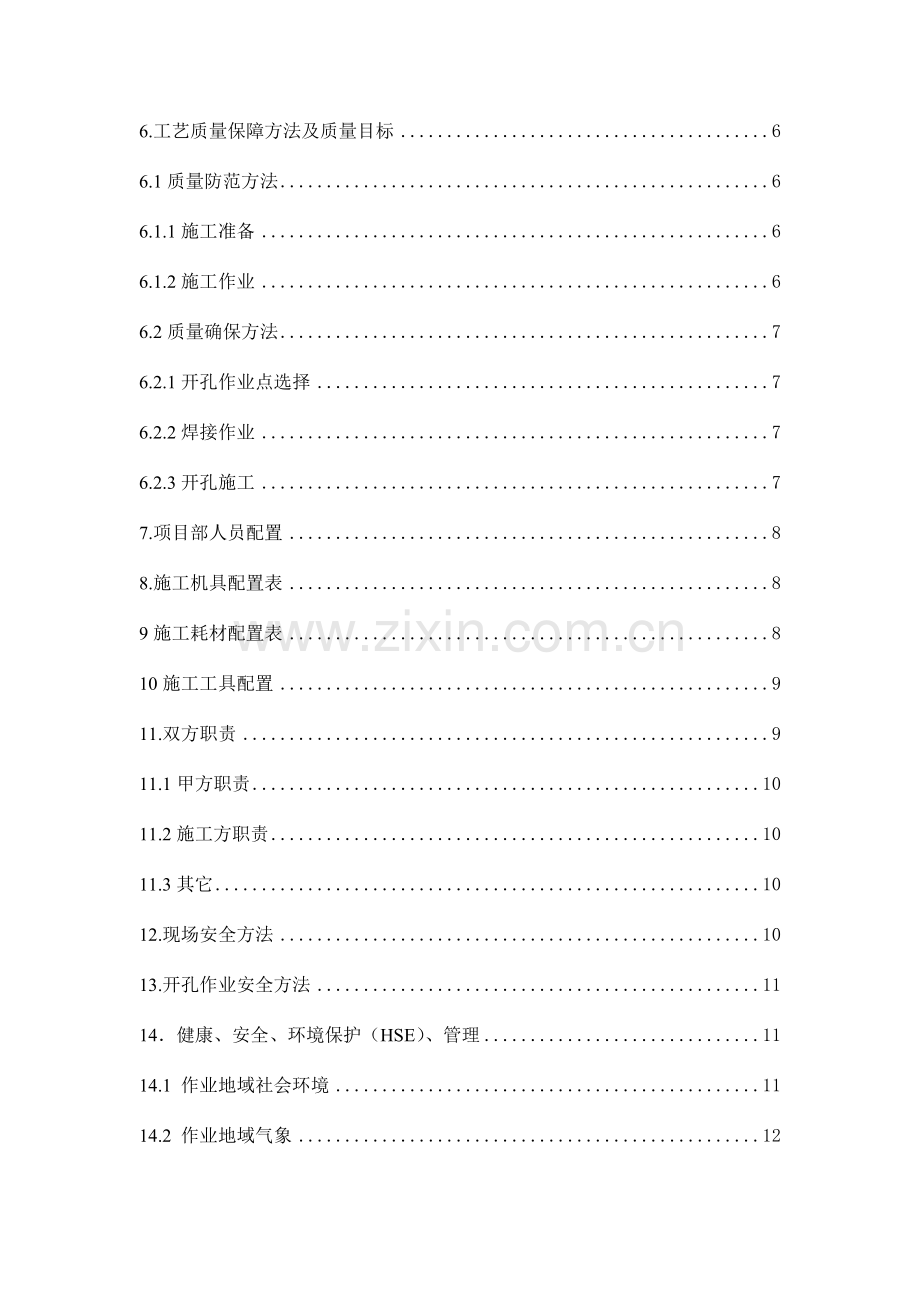

目 录
1.编制说明 3
2.编制依据 4
3.管线参数 4
4.工程关键内容 5
5.带压开孔改造工艺步骤 5
6.工艺质量保障方法及质量目标 6
6.1质量防范方法 6
6.1.1施工准备 6
6.1.2施工作业 6
6.2质量确保方法 7
6.2.1开孔作业点选择 7
6.2.2焊接作业 7
6.2.3开孔施工 7
7.项目部人员配置 8
8.施工机具配置表 8
9施工耗材配置表 8
10施工工具配置 9
11.双方职责 9
11.1甲方职责 10
11.2施工方职责 10
11.3其它 10
12.现场安全方法 10
13.开孔作业安全方法 11
14．健康、安全、环境保护（HSE）、管理 11
14.1 作业地域社会环境 11
14.2 作业地域气象 12
14.3本项目HSE目标 12
14.4 危险原因识别和控制 12
15.应急预案 13
15.1应急工作标准 13
15.2适用范围 13
15.3应急组织 13
15.4应急联络 14
15.5应急事件类型 14
15.6应急处理 14
16.施工步骤事件预想及处理方法 15
17.应急要求 15
18.应急演练计划 16
19.应急设施 16

1.编制说明
依据甲方 (河北鑫达钢铁）要求，需对其所辖氮气管线进行带压开孔改造施工作业，改造内容关键为：在原DN350、250氮气管线上带压开三处。为确保工程质量和工程顺利实施特编制以下施工方案，便于规范、安全施工。下图为带压开孔示意图。

图1：带压开孔示意图
2.编制依据
本《施工方案》在编制过程中参考了以下规范和标准：
《工业金属管道工程施工及验收规范》（GB/T50235-）；
《现场设备、工业管线焊接工程施工及验收规程》（GB50236—）；
《钢质管道带压封堵技术规范》（GB/T 28055-）；
《钢质管道焊接及验收》（SY/T4103-1995）。
3.管线参数
管线规格： DN350*10、DN250*10
工作压力： 1.4MPa
输送介质： 氮气
运行温度： 常温
开孔直径： DN350、250
管线材质： 碳钢
管线概况： 半空
4.工程关键内容
施工前期准备 → 选择开孔作业点→ 测量管线壁厚→ 焊接开孔短节 → 焊缝检验 → 安装开孔阀门 → 安装开孔设备 → 严密性试压→ 开孔 → 拆除开孔设备 → 管线防腐 → 现场清理 → 完工验收
5.带压开孔改造工艺步骤
1）施工作业准备。
现场施工作业前依据现场工况，观察周围作业环境，确定施工作业位置。作业现场设逃生通道。
2）选择开孔作业点，测壁厚。
在选择开孔作业点时，需测量此位置管线椭圆度小于管外径1%，经过测厚仪检测施焊处实际壁厚，满足施焊要求。
3）焊接开孔短节。
清除焊接处油污、杂物，安装开孔短节并焊接，焊接作业遵照相关焊接标准，焊接完成后焊缝焊接质量，焊接无气孔、夹渣等缺点。
4）安装开孔阀门。
安装开孔阀门，在安装过程中，确保设备对中性。
5）安装开孔设备。
在组装、安装开孔设备过程中，要确保设备对中性。安装完成后进行严密性检测，试压介质通常为氮气，检测压力和施工时管线现运行压力相同，确定焊接部位及各连接部位无渗漏。
6）开孔作业。
待严密性检验完成后，进行开孔作业，开孔完成，关闭开孔阀门，拆除开孔设备。
7）依据要求进行管线改造作业。
8）地貌恢复，作业现场清理。
9）完工验收。
6.工艺质量保障方法及质量目标
6.1质量防范方法
在施工过程中要严格实施各项参考规范要求，全程施工要确保不影响管线正常运行，要求方案严谨，含有严格步骤体系、方法体系及质量管理体系。
6.1.1施工准备
1）全部管件及施工设备在使用前应按设计要求查对其规格和型号；
2）参与焊接作业人员必需持有对应焊工资格；
3）施工全部设备及配件要严格满足施工载荷需求，并进行调试运转；
4）全部密封材料应有材质单、产品合格证、标识，不应有气孔、杂质、飞边、毛刺、裂纹等缺点；
5）施工现场应有足够作业场地和操作空间，道路应通畅无阻。
6.1.2施工作业
1）严格根据《现场设备、工业管线焊接工程施工及验收规程》（GB50236-）要求要求进行施工；
2）严格根据双方确定《施工方案》进行施工；
3）现场钢制管道焊接时应按现行行业标准《钢制管道焊接及验收》（SY/T4103-1995）进行；
4）开孔短节焊接必需符合《钢质管道带压封堵技术规范》（GB/T 28055-）“焊接”要求；
5）开孔作业严格按《钢质管道带压封堵技术规范》（GB/T 28055-）规程进行作业。
6.2质量确保方法
6.2.1开孔作业点选择
1）开孔作业点应选择在直管段上。开孔部位应尽可能避开管道焊缝；
2）开孔刀中心钻钻点不应落在焊缝上；
3）管道圆度误差不得超出管外径1%。
6.2.2焊接作业
1）清洁管线表面，在焊缝位置上，除去表面油污、污物；
2）焊接开孔短节前，采取测厚仪测管壁实际厚度，符合带压施焊压力要求才能够焊接。尽可能避开严重腐蚀区域；
3）为确保焊接质量，依据天气改变要搭建防雨、防风棚。
6.2.3开孔施工
1）设备组装前进行检验，确定完好。在安装刀具时，中心钻U形卡环应转动灵活。刀具结合器和开孔机主轴之间连接紧密、牢靠。测量筒刀和开孔结合器内孔同轴度，控制在1mm以内；
2）开孔机和开孔结合器应紧固可靠；
3）开孔作业前对结合器和开孔短节进行整体试压，检验其气密性；
4）认真填写尺寸计算表、操作统计、施工日志。
7.项目部人员配置
表7-1：项目人员配置
序号
岗位
人数
备注
1
项目经理
1
工程全方面管理
2
安全员、技术员
1
安全、技术监督
3
开孔工
2
开孔及机械
4
焊工
1

累计
4人
备注：以上部分人员能够合理兼职。
8.施工机具配置表
表8-1：施工机具配置表
序号
装载器材名称
规格型号
单位
数量
备注
开孔设备
1
电动开孔机
KKJ300
台
1
电动驱动
2
开孔结合器
DN350
件
1

3
过渡盘

件
1

4
开孔筒刀、中心钻

套
1

电焊设备
1
电焊机

台
1
甲方提供
2
焊条保温桶

个
1
甲方提供
3
角向磨光机
Φ100
个
1

9施工耗材配置表
表9-1：带压开孔施工耗材配置表
序号
耗材名称
规格型号
单位
数量
备注
关键消耗材料
1
开孔短节
DN300
套
0

辅助消耗材料
2
石棉板
δ5
m2
4

3
棉纱

Kg
6

4
生料带

盘
4

5
毛毡

张
0

6
压力表
2.5MPa
块
1

7
警示带

盘
2

8
黄油

桶
1

10施工工具配置
表10-1：施工工具配置表
序号
名称
规格
单位
数量
备注
1
管钳

把
1

2
活动扳手

把
2

3
内六方
公制
套
1

4
吊带

条
2

5
水平尺

把
1

6
钢板尺
500mm
把
1

7
手钳

把
2

8
起子

把
2

9
梅花扳手

把
2

10
呆扳手

套
1

11
卷尺

把
1

12
计算器

个
1

13
直角尺

把
1

14
打压接头
4分
个
4

11.双方职责
甲方：河北鑫达钢铁
乙方：菏泽金升管道工程
11.1甲方职责
1) 为施工方提供全方面、正确施工管线技术资料，确定开孔点位置。
2) 负责管线运行调度协调及和施工现场所在地相关各方关系协调。
3) 负责作业坑开挖、支护，提供满足施工作业场地及车辆进出通道。
4) 负责帮助动火手续报批及办理。
5) 负责提供开孔阀门及相关配件（螺栓、金属缠绕垫等）。
6) 负责配置现场施工所必需水、电、气（氮气源）。
7) 负责提供现场施工所需吊车。
11.2施工方职责
1) 依据甲方提供技术数据编制施工方案；
2) 准备现场所需开孔设备及全套工具和作业现场施工所需部件；
3) 负责前期试验，配置对应人员和物资；
4) 负责对参与施工人员进行施工方案技术交底及施工安全教育；
5) 负责对开孔设备调试，确保备件齐全，运转正常；
6) 对管线带压开孔施工过程安全、质量及可靠性负责；
7) 依据施工要求，按时抵达施工现场，按进度施工；
8) 在施工过程中按技术规范施工，严格管理，确保施工质量。
11.3其它
除以上工作内容外，其它工作协商配合、协调。
12.现场安全方法
1) 作业点配置8Kg干粉灭火器2具。
2) 施工过程中，施工区域外20米设为警戒区，任何非施工人员不得进入。
3) 施工现场设置施工公告牌、安全标志，警戒线，清除可燃物。
4) 施工设备、材料及消防器材，按标准配置齐足，摆放合适，使用方便，确定在使用期内。
5) 保障施工现场安全通道通畅。
6) 作业现场“严禁吸烟”。
7) 施工前清除作业区内多种易燃物。
8) 现场作业完工，施工现场必需做到“工完、料净、场地清”。
9) 施工期间产生一切污水、污物不得随意排放、倾倒、丢弃等。更不得污染水体。
10) 在施工作业过程中，作业人员严格遵守操作规程，正确使用个人防护用具，工作后淋浴，更衣，保持良好卫生习惯。
13.开孔作业安全方法
1) 施工人员必需经过培训方可上岗操作。
2) 操作人员必需熟知施工所用设备操作、维修、保养规程。
3) 操作人员必需了解此次施工方案及关键施工内容。
4) 操作人员必需熟知本“施工方案”施工安全方法和应急预案。
5) 施工前认真检验开孔设备，发觉问题立即进行修复，设备不能带“病”作业。
6) 设备严格根据操作规程进行安装，设备之间连接要牢靠。
7) 在开孔前应对开孔机、开孔结合器、阀门及短节做严密性试验。
14．健康、安全、环境保护（HSE）、管理
14.1 作业地域社会环境
此次施工地点在菏泽富海能源发展内，外部资源丰富，交通较为便利。
14.2 作业地域气象
四季分明，降水较多。施工季节为春季，适合施工作业。
。
14.3本项目HSE目标
14.4.1加强职员OHSE管理意识，加强自我保护和保护环境意识。杜绝人员伤害事故、中毒事故、环境破坏事故。
14.4.2认真实施职业健康方面相关要求，杜绝重大职业病在施工中发生，职员健康得到对应保障。
14.4.3努力消除作业中对环境产生不利影响，实现固弃物分类回收、处理，实现重大环境破坏零事故目标。
14.4 危险原因识别和控制
在对甲方提供基础技术资料进行全方面了解后，项目部特对此次施工作业全过程进行了危险原因识别，对识别出危险原因进行评价，并制订了对应控制和消减方法，争取使危害降低到“合理实际并尽可能低”水平。
表14-1：危险原因识别和控制
序号
危险源
时态
状态
危害和影响
消减和控制方法
1
使用多种手工切割工具
现在
很规
擦伤、割伤
1）操作人员必需经过培训，并严格按操作规程操作。
2）佩戴好防护眼镜和防护手套。
2
高空掉落
物体
现在
很规
砸伤
1） 全部进入施工区域人员必需戴好安全帽。
2）在高处施工作业人员小心操作，尽可能避免掉落物体。
3）安全员在施工过程中随时巡视，发觉隐患立即阻止。
3
使用电动工具
现在
很规
引发电击和触电
1）电动工具应使用绝缘型或做好接地。
2）使用前要做好细心检验，确保绝缘良好或接地。
4
焊接时熔化金属
现在
很规
可能引发烫伤
1）首先必需穿戴好防护服，佩戴好特制防护手套，戴好防护镜。
2）每次焊接前认真检验防护用具，发觉损坏立即更换。
5
开孔设备和开孔短节、阀等各个结合面泄漏
现在
很规
人员伤害
1）组装设备前必需严格按操作规程检验各接合面完好情况。
2）认真检验所用密封垫，确保其完好无损。
3）每次更换设备应进行密封性检验。
4）在施工作业过程中，作业人员严格遵守操作规程，正确使用个人防护用具，工作后淋浴，更衣，保持良好卫生习惯。
表14-2：环境原因
序号
危害源
时态
状态
危害和影响
消减和控制方法
1
废弃物（抹布、手套、矿泉水瓶等）
现在
常规
环境污染
1）对施工人员进行环境保护意识教育。
2）设置垃圾桶回收废弃物，将施工中用抹布、手套等废弃物统一回搜集中处理。
15.应急预案
为主动应对施工期间可能发生应急时间，预防和控制次生灾难发生，最大程度降低和降低由此造成财产损失、环境破坏，特制订本临时应急预案。
15.1应急工作标准
施工期间发生突发性应急事件时，应遵照以人为本，降低危害；立即发觉，果断处理；统一指挥，分工负责标准。
15.2适用范围
本应急预案只适适用于河北鑫达钢铁制氧——炼钢中压氮气管道改造带压开孔施工作业期间发生突发应急事件。工程结束，本应急预案即时废止。
15.3应急组织
15.3.1为妥善、立即、有效处理突发应急事件，成立临时应急指挥部。
指挥：吴涛 联络电话：
15.3.2临时应急指挥部职责
1）负责工程期间突发应急事件早期处理组织。
2）依据甲方应急工作管理要求，当开启甲方应急预案后，临时应急指挥部指挥权立即向甲方应急指挥部移交。
15.4应急联络
1）发觉第一人在第一时间立即向临时应急指挥部指挥汇报；
2）临时应急指挥部指挥立即向甲方工程项目部应急指挥部汇报。
3）若有些人员伤亡，立即拨打120电话请求救援；若发生火灾爆炸立即拨打119电话请求救援。
15.5应急事件类型
依据此项工程具体情况，可能发生突发应急事件关键有：
15.5.1人员伤害；
15.5.2触电事件。
15.6应急处理
15.6.1人员伤害事件应急处理
1）立即停止作业；
2）快速隔离事件现场,抢救受伤人员，撤离现场无关人员，阻止无关人员进入现场；
3）对受伤人员就地进行救护，当救护能力受限时，立即拨打120将受伤人员送往医院。
15.6.2触电事件应急处理
1）立即停止作业；
2）快速隔离事件现场，抢救触电人员，撤离现场无关人员，阻止无关人员进入现场；
3）对触电人员就地进行救护，当救护能力受限时，立即拨打120将触电人员送往医院。
16.施工步骤事件预想及处理方法
16.1开孔过程中开孔机、阀门设备机械连接出现处出现介质泄漏。
预防方法：
1）组装开孔设备、阀门时，螺栓均匀紧固，确保紧固可靠。
2）进行整体严密性压力试验，试验压力等于管线运行压力，确定整体严密性合格后，方可进行开孔作业；
应急方法:
1）经过紧固连接处，处理泄漏。
2）当经过紧固连接处无法消除泄漏时，停止开孔作业，将开孔筒刀收回，关闭阀门，更换密封垫，重新组装设备进行试压，确定无泄漏后继续进行开孔作业。
3）当泄漏无法控制时，联络甲方，开启甲方应急预案。
16.2假如出现道路不畅。
预防方法：
立即和甲方联络。
16.3假如出现人员受伤、触电等情况。
预防方法：
本着救人第一标准，采取对应抢救方法，若情况严重，则立即和当地医疗部门取得联络，请求支援。
17.应急要求
1） 现场人员全部有参与应急处理义务；
2） 全部参与应急处理人员必需无条件服从应急指挥部统一指挥；
3）参与应急处理人员要认真推行职责，坚守岗位。
18.应急演练计划
为确保应急小组人员在现场发生紧急情况时能快速做出正确反应，我们将组织人员进行应急培训，并对培训情况进行具体统计。
19.应急设施
序号
名称
数量
性能
备注
1
干粉灭火器
4
良好
甲方提供
