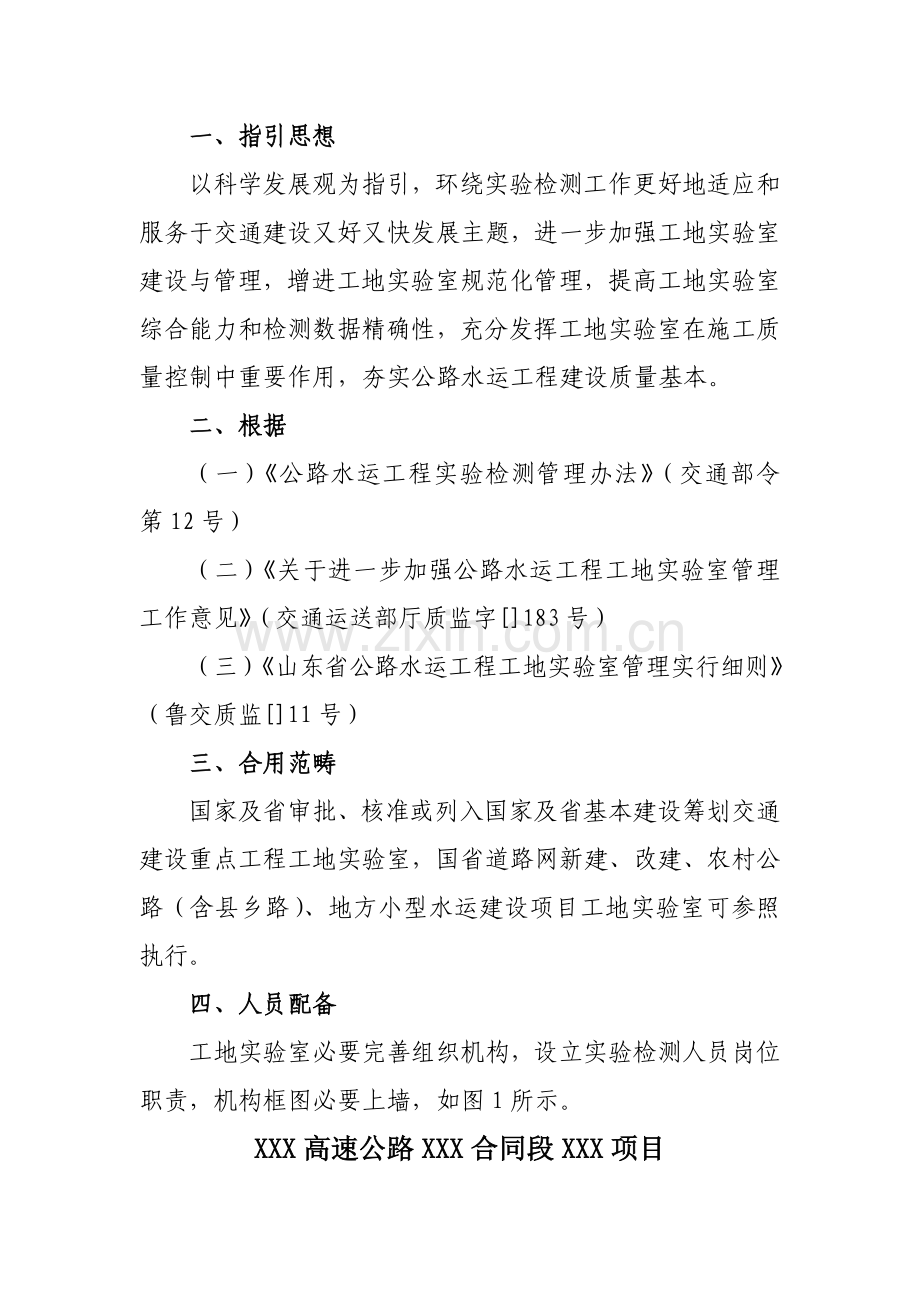

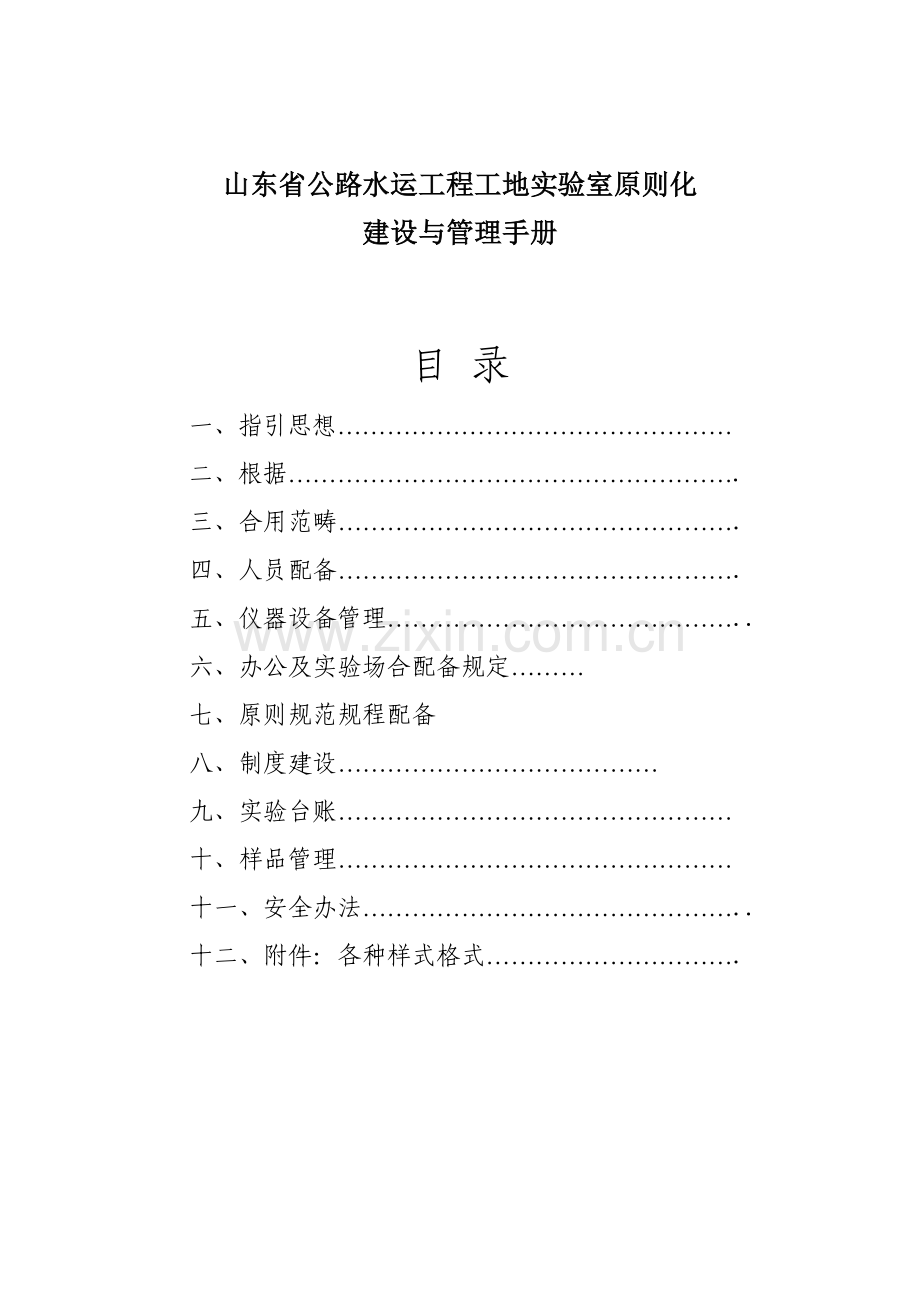

山东省公路水运工程工地实验室原则化建设与管理手册目 录一、指引思想 二、根据.三、合用范畴.四、人员配备.五、仪器设备管理.六、办公及实验场合配备规定七、原则规范规程配备八、制度建设九、实验台账十、样品管理十一、安全办法.十二、附件：各种样式格式.一、指引思想以科学发展观为指引，环绕实验检测工作更好地适应和服务于交通建设又好又快发展主题，进一步加强工地实验室建设与管理，增进工地实验室规范化管理，提高工地实验室综合能力和检测数据精确性，充分发挥工地实验室在施工质量控制中重要作用，夯实公路水运工程建设质量基本。二、根据（一）公路水运工程实验检测管理办法（交通部令第12号）（二）关于进一步加强公路水运工程工地实验室管理工作意见（交通运送部厅质监字183号）（三）山东省公路水运工程工地实验室管理实行细则（鲁交质监11号）三、合用范畴国家及省审批、核准或列入国家及省基本建设筹划交通建设重点工程工地实验室，国省道路网新建、改建、农村公路（含县乡路）、地方小型水运建设项目工地实验室可参照执行。四、人员配备工地实验室必要完善组织机构，设立实验检测人员岗位职责，机构框图必要上墙，如图1所示。XXX高速公路XXX合同段XXX项目工地实验室组织机构框图项目部工地实验室授权负责人 XXX土工室负责人 XXX集料室负责人 XXX水泥室负责人 XXX力学室负责人 XXX混凝土室负责人 XXX标养室负责人 XXX化学室负责人 XXX沥青室负责人 XXX沥青混合料负责人 XXX档案管理负责人 XXX设备管理负责人 XXX资料管理 XXX图1 工地实验室中上墙机构框图（一）工地实验室授权负责人和实验检测人员必要是母体实验检测机构委派正式聘任人员，资格规定为：1、授权负责人需从事实验检测工作三年以上，且须持有交通运送部核发实验检测工程师资格证书；2、工地实验室实验检测人员需具备交通运送部核发实验检测工程师或省交通运送厅核发实验检测员资格证书。（二）施工及监理单位实验检测人员数量应满足工程实验检测需要，按施工合同额进行配备，详细规定为：1、施工单位5000万元如下至少4人；5000万元以上1亿元如下至少6人；1亿元以上2亿元如下至少8人；2亿元以上至少10人。2、监理单位实验检测人员数量可按上述规定减半配备。3、建设单位委托第三方实验检测机构在现场组建工地实验室时，应依照检测项目和工程量合理配备实验检测人员，人员数量不低于15人。4、施工监理单位工地实验室可依照实际需要配备恰当数量辅助人员（实验工）。XXX项目工地实验室检测人员照片照片照片照片照片照片照片 授权负责人检测员 检测员（师）检测员（师）检测员（师）检测员（师） 检测员（师） 档案管理 构造检测 土工检测 力学检测 化学分析 化学分析注：详细检测人员可依照实际状况进行添加图2 工地实验室人员配备（四）实验检测人员必要统一着装，佩带胸卡，胸卡格式如图3所示。XXX高速公路XXX合同段实验室实验员:X X X照片证号:鲁(公路)检员060001CG 图3 胸卡(宽7 cm长12cm)五、仪器设备管理依照工程现场管理实际需要或合同商定，配备合格实验检测仪器设备，专人负责管理。（一）按照母体实验室质量管理体系文献规定建立仪器设备档案（设备档案卷内目录清单格式见表1），制定周期检定筹划，定期校验仪器设备。表1： 设备档案卷内目录清单格式序号内容页次备注1仪器设备管理卡2阐明书3产品合格证及维修卡4购买申请5验收单6检定校准证书7设备使用记录8维护保养记录9期间核查记录10设备购买发票（复印件）（二）工地实验室所有仪器设备均实行标记管理，来表白其状态。仪器设备应用“三色标记”表白其受控及检定或校准状态，并由设备管理人将“三色标记”张贴在仪器设备醒目处，如图4（1-3）所示。（三）工地实验室所有仪器设备均建立仪器设备管理卡（格式见表2），并张贴在仪器设备正前方右上角，如图5所示。表2：仪器设备管理卡格式仪器设备管理卡名称型号/规格生产厂商购买价格出厂编号购买日期管理编号启用日期存储地点管理人六、办公及实验场合配备规定（一）工地实验室应依照有关规定，选建在项目部或拌合场内。工地实验室选址时要考虑安全、环保及施工规定等因素，如图6所示。（二）“工地实验室”采用铜制牌匾，规格为高40cm60cm，牌匾挂在办公室前醒目处，牌底线离地面高度为160 cm如图7、图8所示。（三）工地实验室工作环境基本规定：1、应设立在构造牢固房间内，并依照需要砌筑牢固平整实验操作台，实验室面积大小应和申请检测项目数量相匹配，遵循仪器设备布局合理、以便实验操作原则，实验室应干净整洁。2、室内通风、采光好，沥青及沥青混凝土室应配备通风设备。3、实验室要综合考虑供电、排水等办法，有完善消防设施。4、实验室固体废弃物和废液等有害物质解决应符合环保规定。5、养护室、样品室、留样室等检测环境应满足实验检测规程规定和实验检测工作需要。6、区域间工作互相之间有不利影响时，应采用有效隔离办法，如动静、高温与低温。7、对影响工作质量和涉及安全区域和设施应有效控制并对的标记。（配电箱、化学危险药物等）（四）工地实验室要依照本项目规模和特点，设立办公室和各功能室，数量和面积普通符合表3规定。表3：实验室房屋布置一览表序号名称面积（m2）配备规定1办公室（兼资料室）至少2间，不少于30办公桌、微机、打印机和足够文献柜2土工室不少于20设工作台（宽750 mm，高800 mm.）一种3集料室不少于20设工作台一种4水泥室不少于20设工作台一种，配具备加温降温和除湿功能空调一台、加湿器一种、干湿温度计一支5力学室不少于20设钢质货架两个，一种用于摆放万能实验机配件，另一种用于存储破断钢筋试样；配电动砂轮一种，用于打磨钢筋端口毛刺；张贴各种规格、各种牌号钢筋试样长度、力学参数、加荷速率表一张；各种规格抗压试件加荷速率表一张6混凝土室不少于20应考虑洗刷用水排出通道7标养室不少于30设钢质货架若干，配喷淋式养护室全自动控制器一台，干湿温度计一支8化学室不少于10设工作台一种，排气扇一种，存储化学危险药物橱子一种9沥青室不少于15设工作台一种，功率不不大于60w排气扇一种10沥青混合料室不少于20设工作台一种，功率不不大于60w排气扇一种11样品室不少于10分区，设货架两个12检测仪器室不少于15设货架两个13废料区不少于30土、沙、大小碎石分别设池，混凝土试块设平整场地注：1.依照工程实际需要设立所有或某些检测室。 2.工作室应按规定式样设立门牌。（五）办公室布置1、职责、机构框图、各项规章制度等采用蓝底白字宽60cm高90cm标牌，挂（贴）离地（底线）150 cm墙体上，如图9所示。2、办公桌、资料柜等布置、摆放合理，如图 10（1-3）所示。（六）各功能室配备规定1、各功能室里电源插头安放位置应高出地面100cm以上，防止冲洗地面时进水导致漏电，如图11所示。2、工作台普通靠墙设立，水泥砂浆砌砖墙垛，钢筋混凝土预制板台面，大理石或瓷砖饰面。工作台高度应控制在70-85 cm之间，台面宽度60-80cm之间，墙垛宽60cm（留10厘米檐口），台下隔柜宽度不不大于60 cm，柜门采用拉卷式塑料百叶窗遮挡，如图12、图13所示。3、各功能室操作规程等框图要上墙，制作尺寸为宽40 cm高60cm，蓝底白字，如图14所示。4、仪器使用记录取竖放硬面夹挂在相应仪器操作规程下面，离地面普通140cm ，如图14所示。5、水池上沿同操作台等高，如图15所示。6、水泥室里比表面积测定仪用外箱罩住，里面放干燥剂，如图16所示。7、水泥室沸煮箱用外箱罩住，外箱上接始终径不不大于8 cm塑料管通向室外，如图17所示。8、力学室设钢质货架两个，一种用于摆放万能实验机配件，另一种用于存储破断钢筋试样；配电动砂轮一种，用于打磨钢筋端口毛刺；张贴各种规格、各种牌号钢筋试样长度、力学参数、加荷速率表一张；各种规格抗压试件加荷速率表一张，如图18、如图19、图20所示。9、水泥混凝土室应考虑洗刷用水排出通道，如图21所示。10、原则养生室配备规定：1）原则养生室门口墙体上悬挂试件入、出库记录台账（台账格式见附件1），如图22所示。2）原则养生室需配备全自动温湿设备，如图22所示。3）实验养护架要有一定刚度（建议采用4mm4mm角钢），每个养护架应用大写英文字母编号，如图23、24、25所示。4）原则养生室内需设立两个温湿度表，悬挂在养护架最高上方10cm处。如图26、27所示。5）地面上要设立环形水槽，便于室内水排向室外，水槽断面尺寸为宽8cm深5cm，如图28所示。七、原则规范规程配备工地实验室应建立并保持文献编制、审核、批准、标记、发放、保管、修订和废止等控制程序，保证文献现行有效。工地实验室依照工程实际状况，普通需配备如下原则规范规程。表4：原则规范规程文献清单序号文献名称数量文献代号受控号实行日期备注1公路土工实验规程JTG E40-.10.012公路路基施工技术规范JTG F10-1-13公路路基设计规范JTG D30-.06.014公路路基路面现场测试规程JTG E60-.9.015公路工程石料实验规程JTG E41- .08.016公路工程集料实验规程JTG E42-.08.017公路工程水泥及水泥混凝土实验规程JTG E30-.08.018通用硅酸盐水泥GB 175-.06.019水泥比表面积测定办法 勃氏法GB8074-.08.0110公路工程沥青及沥青混合料实验规程JTJ 052-.10.0111公路沥青路面施工技术规范JTG F40-.01.0112公路路面基层施工技术规范JTJ 034-.10.0113公路沥青路面设计规范JTG D50-.01.0114公路水泥混凝土路面施工技术规范JTG F30-.07.0115普通混凝土配合比设计规程JGJ 55-.04.0116砌筑砂浆配合比设计规程JGJ 98-.04.0117建筑砂浆基本性能实验办法JGJ 70-.06.0118公路工程无机结合料稳定材料实验规程JTG E51-.01.0119公路桥涵设计通用规范JTJ 041-.11.0120公路桥涵施工技术规范JTJ 041-.11.0121公路隧道施工技术规范JTG F60-.10.0122公路隧道设计规范JTF D70-.10.0123公路工程质量检查评估原则JTGF80/1-.01.0124钢筋混凝土用钢 第1某些：热轧光圆钢筋GB1499.1-.09.0125钢筋混凝土用钢 第2某些：热轧带肋钢筋GB1499.2-.03.0126冷轧带肋钢筋GB13788-06-0127预应力混凝土用钢丝GB/T5223-.10.0128预应力混凝土用钢绞线GB/T5224-.08.0129金属材料弯曲实验办法GB/T232-1999.08.0130金属材料、室温拉伸实验办法GB/T228-.07.0132钢筋焊接及验收规程JGJ 18-.05.0133钢筋焊接接头实验办法原则JGJ/T27-.03.0134钢筋机构连接通用技术规范JGJ 107-.07.01注：可依照实际工作选配原则规范规程。八、制度建设实验室应建立健全各项实验检测制度且制度均要上墙张贴，如图29所示。1、工地实验室职责； 2、工作程序与质量管理；3、授权负责人及实验检测人员岗位责任制；4、仪器设备管理制度（涉及使用、维修保养、检定/校准、标记等）；5、实验资料管理制度（涉及实验检测记录管理制度；报告审核签发管理制度）6、档案管理制度；7、文献、原则、规范及实验规程受控管理制度；8、实验检测安全及环境管理制度；9、样品管理制度； 10、抽样及外委实验取样、送样制度； 11、检测室管理工作制度；12、检测事故分析报告制度；13、实验检测人员考勤制度；九、实验台账1、实验检测报告、原始记录、仪器设备及寻常维护等台账必要规范化且上墙，如图29所示，台账格式见附件2-10。2、工地实验室台账管理应分工明确，责任到人台账以100个编号为单位存储在一种档案盒内。3、实验检测报告以年为单位用流水号形式分类编号。4、实验检测人员应按规定及时填写各项实验记录，随时检测随时记录，不得集中补填。5、实验检测不合格报告应单独归档存储，并附不合格原材料、构造物等解决阐明或整治报告。6、外委检测单位资质材料和检测报告应单独建立档案，便于查阅和管理。十、样品管理1、材料和样品标签采用长6cm4cm白底黑字（格式见表5、6），桶装和瓶装样品直接正面粘贴，袋装样品直接粘贴同样尺寸硬板上，然后用铁丝绑扎于袋口处，如图30、31所示。表5：留存样品单格式样品名称样品规格样品编号取（送）样日期检测状态待检 在检 已检 表6：取样样品单格式样品名称样品规格厂家或产地取样日期取样人2、混凝土试件标记，最后一次抹面后用毛笔沾墨汁写在试件表面一侧，其内容为编号、构造物名称（可用字母代号）、构件部位和制作日期。十一、安全办法1、实验室要配备灭火设备，工地实验室至少要配备3个灭火器和两个砂箱，合理分布在各功能室外，灭火器悬挂高度离地面130cm，如图32所示。2、实验室用电应具备独立专用线，并在总闸上安装触电保护器，力学室和原则养护室也要分别安装触电保护器，如图33所示。3、有毒、有害及易燃物品应设专区存储，并由专人负责保管；在进行有害物品实验操作时，必要规定佩戴相应防护用品，如图34所示。4、实验人员在进行沥青、化学等有毒或有腐蚀性实验时，应穿戴防护用品，加强安全防护，如图35所示。十二、附件1、水泥混凝土试件入、出库记录台账 2、各种实验台帐附件实验室环境温湿度控制规定一、水泥实验1、水泥比表面积测定：实验室相对湿度不不不大于50%。2、水泥胶砂强度检查：（1）试体成型实验室温度应保持在202，相对湿度应不低于50%。（2）试体带模养护养护箱或雾室温度保持在201，相对湿度应不低于50%。（3）试体养护池水温度应在201范畴内。3、水泥原则稠度用水量、凝结时间、安定性检查：（1）实验室温度为202，相对湿度应不低于50%；水泥试样、拌和水、仪器和用品温度应与实验室一致。（2）湿气养护箱温度为201，相对湿度不低于90%。二、水泥混凝土实验1、水泥混凝土试件制作与硬化水泥混凝土现场取样养护：（1）试件成型后，用湿布覆盖表面（或其她保持湿度办法），在室温205，相对湿度不不大于50%环境下静放一种到两个昼夜，然后拆模并作第一次外观检查、编号，对有缺陷试件应除去，或人工补平。（2）将完好试件放入养护室进行养护，原则养护温度202，相对湿度95%以上。试件宜放在铁架或木架上，间距至少为1020cm，试件表面应保持一层水膜，并避免用水直接冲淋。当无原则养护室时，将试件放入温度202不流动Ca(OH)2饱和溶液中养护。2、无机结合料稳定土无侧限抗压强度实验：试件从试模内脱出并称重后，应及时放到密封湿气箱和恒温室进行保温保湿养生。但中试件和大试件应先用塑料薄膜包覆。有条件时，可采用蜡封保湿养生。养生时间视需要而定，作为工地控制，普通都只取7天。整个养生期间温度应保持在202，相对湿度95%以上。三、钢筋实验1、焊接接头弯曲实验：除非此外有规定，实验环境温度应为235。2、焊接接头拉伸实验：除非此外有规定，实验环境温度应为235。3、金属材料室温拉伸实验：除非此外有规定，实验普通在1035范畴内进行。对温度规定严格实验，实验温度应为235。四、沥青实验大某些沥青原材实验均有实验温度规定，为使沥青实验尽量在恒温条件下进行，保证明验成果精确性，必要要对实验环境进行有效控制，在沥青室中应装冷热空调。
