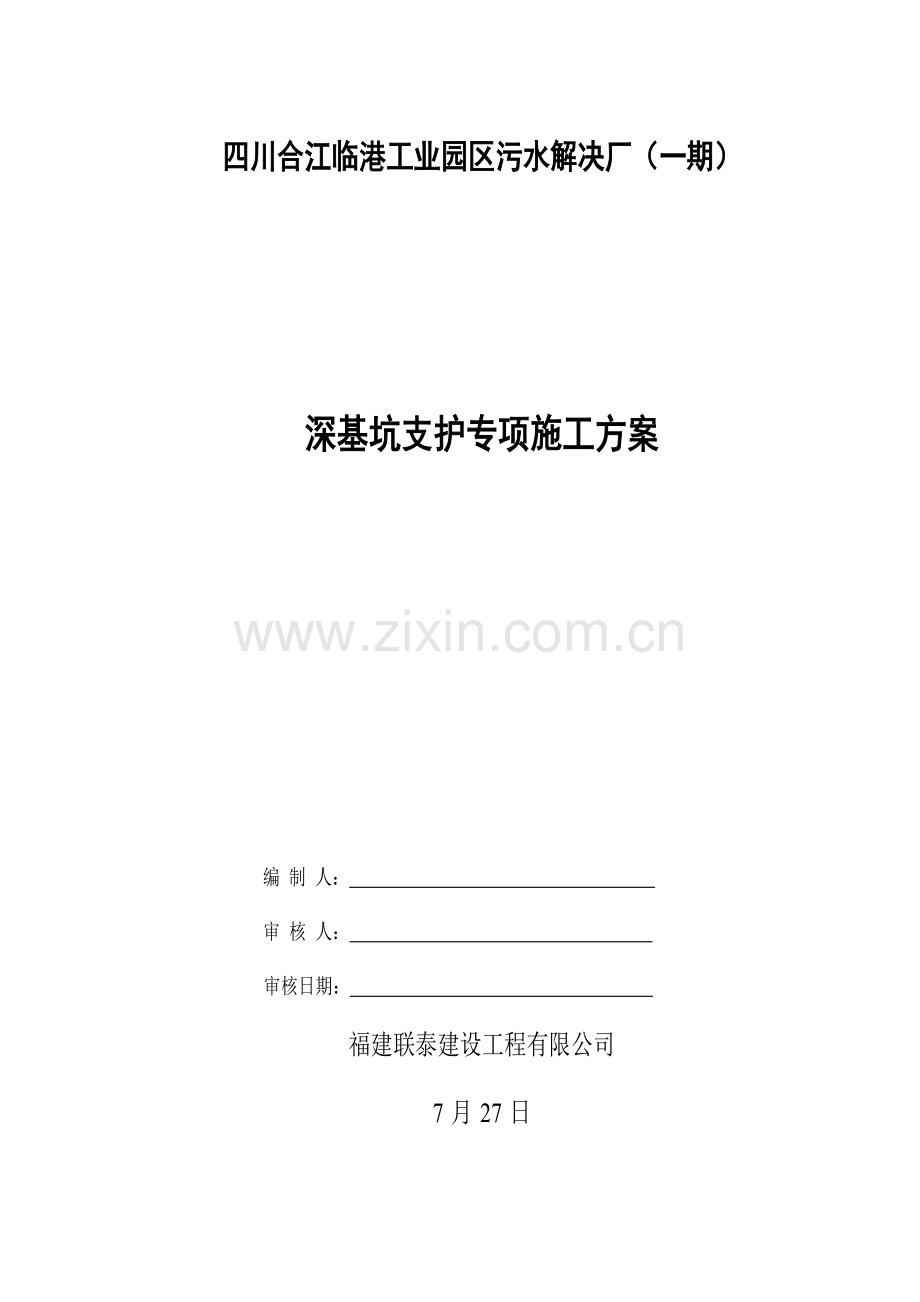

深基坑支护安全专项综合项目施工专项方案.doc

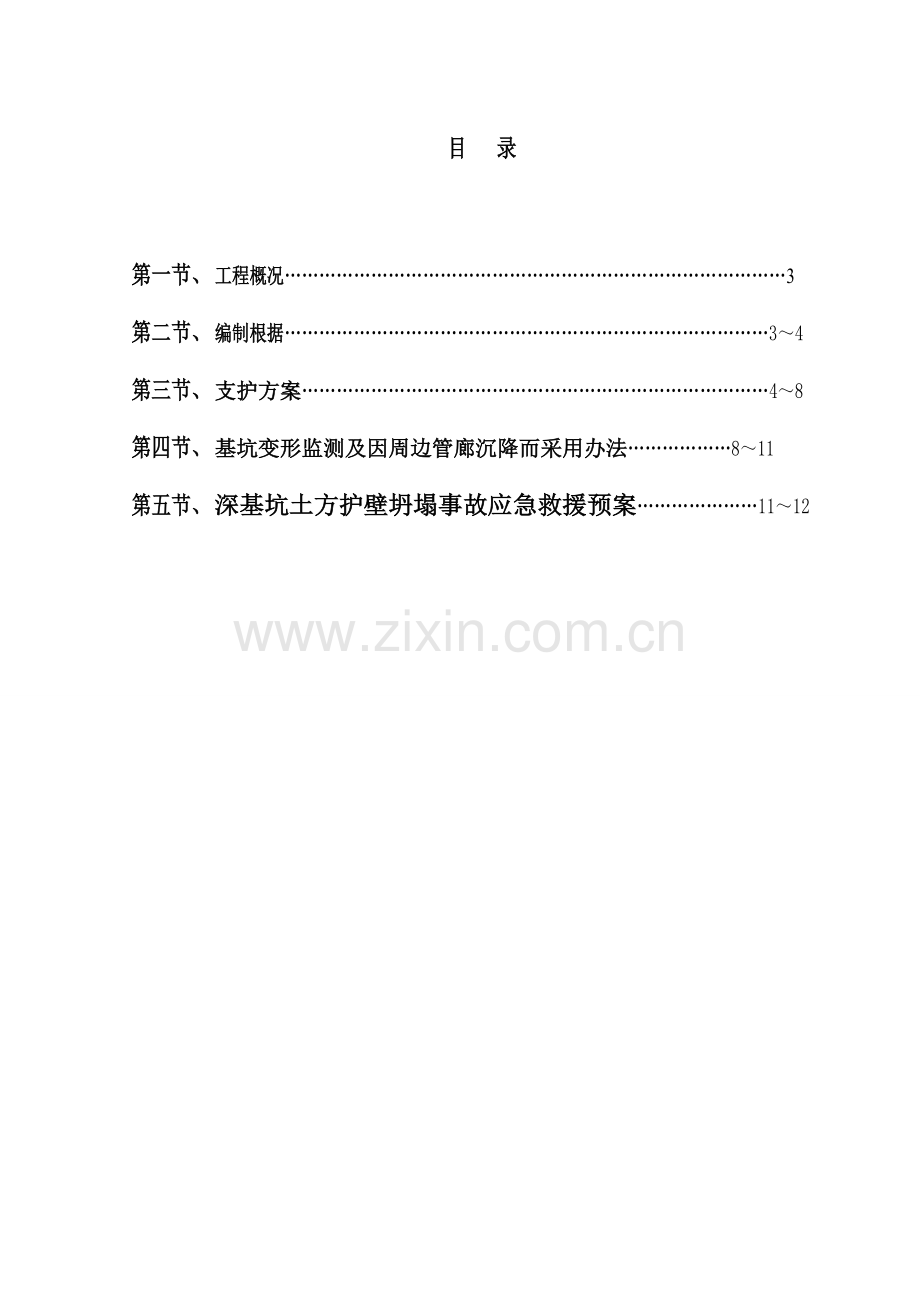

四川合江临港工业园区污水解决厂（一期）深基坑支护专项施工方案编 制 人： 审 核 人： 审核日期： 福建联泰建设工程有限公司7月27日目 录第一节、 工程概况3第二节、 编制根据34第三节、 支护方案48第四节、 基坑变形监测及因周边管廊沉降而采用办法811第五节、 深基坑土方护壁坍塌事故应急救援预案1112一、工程概况福建联泰建设工程有限公司承建四川合江临港工业园区污水解决厂（一期），位于四川省泸州市合江县临港工业园区中部，天华公司西侧，本工程为钢筋混凝土构造，建筑抗震设防类别为乙类，建筑构造安全级别为二级，设计使用年限为50年；占地面积：13801.92建构筑物规模：6栋建筑物和9栋构筑物二、编制根据该施工组织设计方案编制重要根据：招标文献及图纸；现行规范、规程以及现场实际状况。重要规范、规程如下：建筑边坡工程技术规范（GB50330-）建筑与市政降水工程技术规范（JGJ/T111-1998）建筑基坑支护技术规程（JGJ120-）基坑土钉支护技术规程（CCECE96-97）锚杆喷射混凝土支护技术规范（GB50086-）建筑地基基本工程施工质量验收规范(GB50202-)建筑施工安全检查原则（JGJ59-）建筑工程施工质量验收统一原则（GB50300-）建筑机械使用安全技术规程（JGJ33-）三、支护方案依照现场周边状况，MBR池基坑设计开挖深度6.35m、AAO生化池基坑设计开挖深度8m、臭氧发生间基坑设计开挖深度5m、粗格栅及提高泵基坑设计开挖深度12m、水解酸化池基坑设计开挖深度7.5m。MBR池、AAO生化池、臭氧发生间距北面文桥商砼站距离为4m，水解酸化池、粗格栅及提高泵池距南面强泰科技有限公司房屋变强2m。以上5基坑开挖深度均超过5m、按现行国家规范规定，须对基坑边坡做防护解决。以上边坡重要采用桩板墙、预应力锚索、桩间板构造锚杆、喷射砼面板支护组合暂时性支护体系。总体上不能先开挖后支护，有放坡条件尽量采用放坡开挖，无放坡条件，需直立开挖，必须本着边坡开挖、边支护原则，分段分层施工、禁止无序开挖。流程为：施工桩开挖3m左右施工第一排锚索施工桩间板第一排锚索张拉锁定继续下开挖3m ,周而复始完毕桩锚板拉挖流程，直至基坑开挖至地下室标高。1、各支护段桩砼强度为C30，桩径为0.9m，抗滑桩嵌入拟建筑物基坑底标高如下不不大于3m；桩上设立预应力锚索，各支护段桩间距详见设计施工图。2、桩顶设立连接梁（简称冠梁），冠梁宽度1.0m、高度0.8m。3、桩间板喷射砼强度为C20，最小厚度为80mm，挂网配筋双层双向8200200，加强配筋HRB400161000,面板加强钢筋必要植入桩身不不大于350mm。4、 桩施工为避免基坑大面积垮塌，选取隔孔开挖，开挖时必要作好护壁，在锚索位置预埋150mm预埋管件，方向与锚索一致，倾角与锚索相似，桩身混凝土强度为C30。5、预应力锚索钻孔深度应超过实际孔内锚索长度0.51.0m，定位偏差不不不大于100mm,偏斜度不不不大于5%，孔桩偏差不不不大于5mm，锚固段必要位于中风化泥岩地层，长度见各支护剖面，钻孔完毕后，采用高压空气清洗钻孔内石屑，随后安顿锚索，定位装置每2m设立一种，保证锚索居中，锚索注浆应将压浆管伸至孔底（距孔底宜为100 mm）。灌浆材料应按实验室提供配合比进行施工。本设计预应力锚索制作时自由段设四层防护，即船底漆、刷黄油、外套塑料管和M30水泥砂浆。待水泥砂浆和混凝土垫墩强度达到85%后，方可进行锚索张拉。预应锚索张拉前，应对张拉设备进行标定，张拉应按规定程序进行，在编排张拉顺序时，应考虑相临锚孔预应力锚索张拉影响。正式张拉前应取20%设计张拉荷载，对其预拉12次，使其各部位接触紧密，钢绞线完全平直。正式张拉时，宜分二次四级进行，第一次张拉第一、二级，第二次张拉第三、四级，两次张拉时间不少于15分钟，两次张拉时间间隔不少于3天，每级张拉拉力按设计预应力1/4递增，超张拉10%后，恒载10分钟，待无变化锁定，张拉时监理工程师应旁站，并及时签证。锁定后如在48小时内发现预应力损失，应进行预应力补偿张拉，最后采用钢筋网罩级C30细石混凝土封闭锚头。6、C30冠梁级桩砼施工按混凝土施工规范进行施工，桩通长配备纵筋应锚入冠梁不不大于30d。7、桩间砼板厚度为80mm，强度为C20应分段分层进行施工，钢筋保护层厚度不得不大于30mm，钢筋上下搭接可靠，长度不得不大于300mm。钢筋砼面板依照状况可用喷射混凝土，或现浇混凝土，终凝24小时后，应喷水养护，养护时间依照气温拟定，普通不少于7天，气温低于5时不得喷水养护。8、 桩间空间距为1.5m，桩间土由于构造松散，桩间采用挂8、250*250钢筋网，网筋外铺设加强筋HRB400 161000，桩间喷射C20砼，厚度8mm，上层砼面层强度达到设计强度70%后方可进行下层土方开挖；护壁体系顶地面进行砼封闭至红线围墙，有条件时应砼封闭2倍基坑深度地面范畴；桩深主筋通长筋所有锚入冠梁；桩间支护主筋可与转身通过植筋L=100d进行连接。9、 9、桩间板上依照水体状况设立坡面设泄水管，将边坡体内滞水排出，泄水孔按梅花形交错排列，1000*1000间距，泄水也采用100PVC塑料管制作安装，外斜率为5%。10、依照岩土工程信息化施工规定，如施工过程中发现岩土构成与设计差别较大，应进行设计修改后再进行边坡支护施工。重要内容：内力计算办法增量法规范与规程建筑基坑支护技术规程 JGJ 120-99基坑级别二级基坑侧壁重要性系数01.00基坑深度H(m)10.75嵌固深度(m)3.000桩顶标高(m)516.7桩截面类型圆形排桩支护: 四、基坑变形监测及因周边管廊沉降而采用办法4.1 监测目：基坑工程是一种动态变化复杂系统，不拟定因素太多，仅仅依托理论分析和经验预计难以保证工程安全施工，因而在建筑基坑施工及有效期间，及时发现并时时掌握建筑基坑及周边建筑物各项变形特性，并采用相应有效办法，从而最大限度地提高基坑安全稳定性，保证基坑工程安全施工。深基坑施工时，四周均有影响施工因素存在：北侧为道路，经常有重车通过，对护坡有冲击荷载。因而，对基坑时时观测监控，可以及时掌握状况，基坑安全才有保证。4.2 监测办法：依照拟建场区地质水文条件，基坑周边环境及本基坑工程详细特点，除对基坑进行常规变形和沉降观测外，本基坑工程对基坑边坡水平位移变形进行重点监测。4.2.1 基坑沉降、位移观测：本次沉降监测建立一种相对独立测量控制网，在远离拟建建筑物100m外选用两座基点，作为测量周边建筑物沉降监测点起始点。在对基坑进行降水之前开始第一次测量，其数据作为后来测量成果计算起始数据，并用其分析与判断沉降变化，土方工程实行后每2天监测1次，必要时1天1次。由于拟建建筑物基本埋深大，为了保护周边建筑物及道路管线安全，防止发生沉降，还应对道路管线和建筑物进行沉降观测。4.2.2 基坑边坡水平位移观测：基坑边坡水平位移观测点布置：沿基坑平面布设10个位置，每个位置竖向各设四个点，9.00m以上土钉墙顶部和中部各设一种点，9.00m如下护坡桩在冠梁上和其中部各设一种点，对支护构造水平变形进行监测。用于水平位移监测基准点，为了防止因其自身变化而影响到观测成果，均不适当少于2个，并在施工中要进行严加保护。监测所使用经纬仪，规定其精度不低于J6级，在进行监测前，要严格校验仪器，保证观测精度。做好观测点后，读取各观测点初始值，并填写记录，随着基坑逐渐开挖，分别读取各测点当前数值，获得当前变形量。一旦发现紧急状况，要及时上报，立即采用相应办法。依照地质土层状况，基坑开挖深度及有关变形观测经验，本工程基坑位移变形“安全警报值”为：2cm。同一测点变形速率，持续三天不不不大于2mm/d。4.3 基坑工程变形监测时间：变形监测时间为，从基坑开挖到施工至槽底，基本底板浇筑完毕之前，为每天一次，时间为上午800900之间，后来为每3天一次，直至基本回填施工完毕。如在观测过程中，发现变形有突增状况时，则要增长监测次数。4.4 基坑变形控制办法：深基坑施工过程中，若发现异常状况，应加强观测，及时整顿分析观测成果，并向有关单位反馈，及时消除了基坑护壁不稳定因素，以保证边坡安全。五、深基坑土方护壁坍塌事故应急救援预案（1）目为了防止施工现场深基坑土方坍塌事故发生，并对发生和也许发生紧急状况进行防止和控制，以便紧急状况下做出响应，最大限度地减少紧急状况或事故也许带来职业人身安全面危害，为了加强管理，公司特制定本预案。（2）适应范畴施工现场。（3）组织机构和职责 质安部负责预案组织实行。 工程部、综管处及项目经理积极配合。（4）应急响应程序）报警和接警处置程序当接到事故报警后，迅速组织安全防护救护组人员行动，一方面报告上级领导或部门负责人，及时打电话告知公安及救护部门。 报急救120，报警时不能慌乱，口词清晰，精确无误。 阐明出事地点，详细街道名称，门牌号或单位工地名称。 讲清晰伤者伤情及出事因素。 派人迅速到三岔路口，给救护车引路。2）应急准备，疏散组织程序和办法 理解和掌握坍塌事故发生时，本岗位本部门应争取应急办法，以免遇事慌乱。 配备应急急救有关机械设备及医疗器材。 所有员工应理解应急预案程序，在紧急状态时及时有效地采用办法。3）急救坍塌土方伤员及防止基坑再次垮塌程序和办法 要依照平时分工，协调行动。 现场工长或项目经理要及时判明坍塌因素，一方面将也许继续坍塌地方用现场木桩或木架支撑住，尽快有效地制止住坍塌现象。 迅速组织急救组人员，在最短时间内用木具或双手从坍塌土方中救出伤员。 检查伤者受伤限度，及时护理和急救险，在急救险伤员过程中要按照医护人员规定急救险伤者，最大限度延续伤者生存时间，减少总伤亡率。伤员完全救出时采用反压法，就近挖掘土石方进行回填垮塌处，让垮塌影响范畴尽量减少。4）通讯联系、安全防护救护程序和办法 报急救120。 报告关于领导和与关于部门联系，打120救护。 准备担架，急救人员用木具、木架、木桩等。 维护好现场秩序。（5）应急救援物资序号名 称单位数量备注1汽车辆22消防栓个43消防皮带卷104灭火器（干粉）个305绝缘手套副86对讲机只107强光灯只108急救箱只29救援麻绳捆410担架副211安全帽个6012安全带根3013普通口罩副30
