艾默生墙面烤漆玻璃综合项目施工专项方案.doc

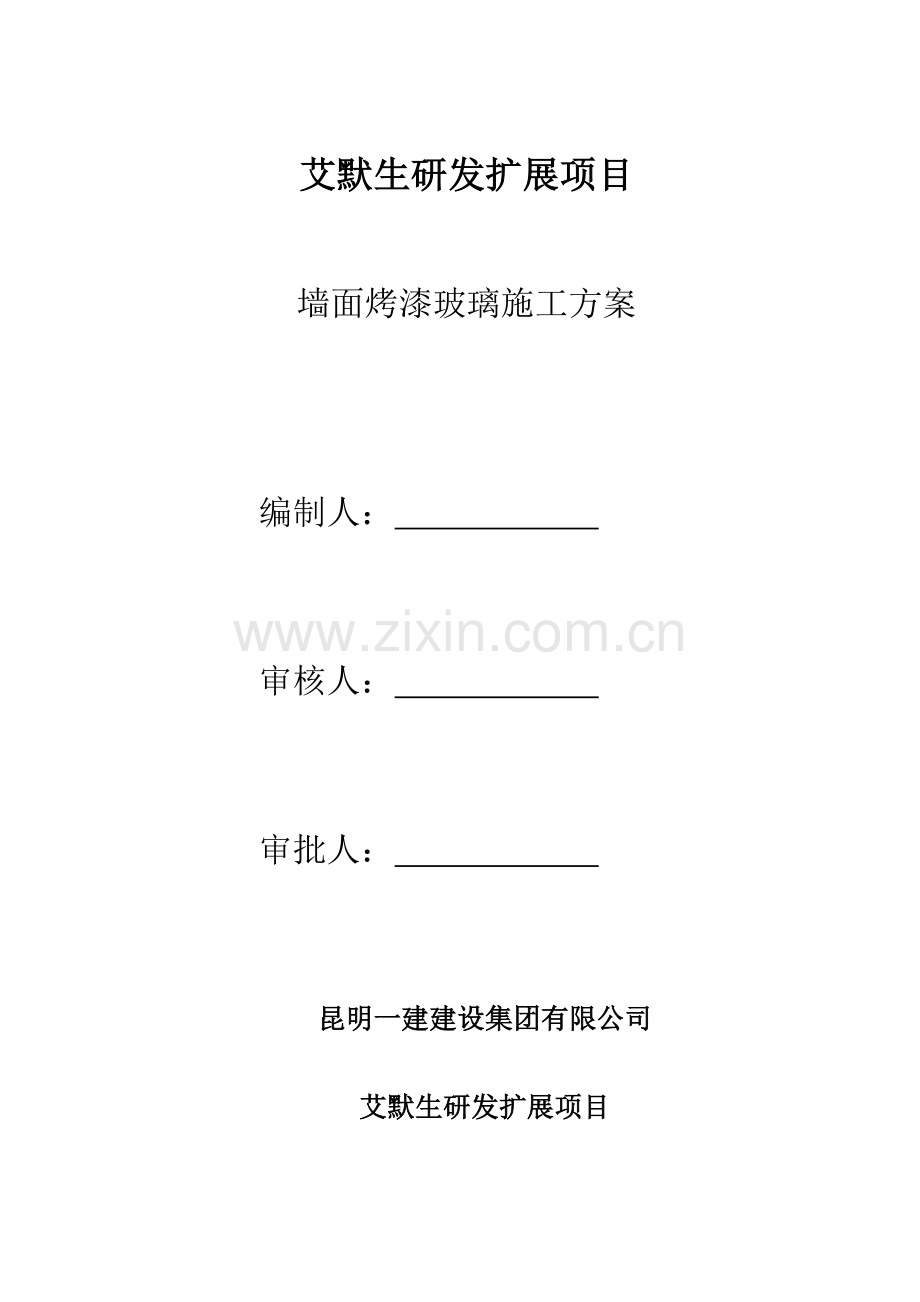

艾默生研发扩展项目墙面烤漆玻璃施工方案 编制人： 审核人： 审批人： 昆明一建建设集团有限公司 艾默生研发扩展项目 5月20日目 录一、编制根据2二、工程概况2三、施工准备2四、重要施工办法4五、质量规定8六、成品保护办法 10七、安全文明施工办法 10一、编制根据1.1 施工图纸1.2 规范、规程建筑工程施工质量验收统一原则GB50300-建筑装饰装修工程质量验收规范GB50210-钢构造工程施工质量验收规范GB50205-建筑机械使用安全技术规范JGJ33-施工现场暂时用电安全技术规范JGJ46-二、工程概况 工程由西安东智房地产有限公司投资兴建，本工程位于陕西省西安市高新区南三环与丈八六路十字西南角，本工程总建筑面积为109329，地上24层，地下3层。 本工程为A栋、B栋公共区域装饰装修工程，构造工程已竣工,装饰装修工程采用包工包料承包方式,质量按优良工程执行，达到甲方“双合双优”质量原则。三、施工准备3.1技术准备3.1.1组织对施工验收规范及有关原则学习，对装修施工图纸进一步进一步，细化墙面烤漆玻璃排版详细尺寸，并结合水、电有关专业图纸，拟定每个部位烤漆玻璃出墙厚度。3.1.2施工前由总工程师李建忠组织技术人员、施工工长、质检员及劳务队班组长进行施工方案交底，使每位管理人员都能掌握墙面烤漆玻璃施工重点、难点，在施工中能对的操作。3.1.3依照图纸、方案及结合工程构造实际状况制定详细有针对性和可操作性技术交底，做好技术交底工作，对于节点大样及特殊作法，绘制出详细大样图。3.1.4施工前对现场构造进行实测，依照实测数据再来修改既有设计排版图纸，然后依照修改后设计图纸来加工烤漆玻璃板块。3.1.5 墙面烤漆玻璃施工技术由李建忠负责；安全生产由谢志华负责，施工生产由王平负责，质量验收由王宗雄负责。3.2机具准备 重要机具型号数量冲击电钻FDV16T5台电焊机BXI-300A4台手提切割机4100NH5台手电钻5把铝合金靠尺2m 2根3.3材料准备3.3.1烤漆玻璃使用筹划按设计图纸提出采购筹划，使用筹划必要写明烤漆玻璃板块规格、数量、加工规定和进场日期。依照施工进度及流水段划分状况，制定材料分批进场筹划。3.3.2材料进场验收材料进场严格遵守物资进场报验制度，材料要有检测报告，每批进场材料要有材料出场合格证，材料进场告知质量部及监理工程师验收，合格后方可大面积投入使用。3.3.3材料规定玻璃品种应符合设计规定。玻璃采用10mm厚钢化烤漆玻璃，边角处做1mm倒角解决，铝扣片必要可以保证玻璃安装牢固、可靠。钢化玻璃必要有性能检测报告，并有CCC标志。玻璃厚度容许偏差为0.4mm。玻璃表面应力95MP。3.3.4材料保管按施工总平面图布置，在规划好场地上按批分别堆放整洁，板底铺100*100mm木方。材料进场后派专人挂上标记牌，标记牌上重要内容涉及：材料名称、规格、数量、生产日期、进场日期、使用部位、检查状态。3.3.5配套龙骨准备墙面烤漆玻璃施工用龙骨为各种型钢构件，必要同出厂合格证、材质证明和出厂检测报告单一起进场。3.3.6生产准备墙面烤漆玻璃施工前要核对加工材料单。注意区别好异形板和原则板堆放，按编号排版施工。3.3.7人员准备序号工 种总人数重要工作内容1安装工8墙面烤漆玻璃安装2架子工2搭设脚手架3电焊工4焊接龙骨4普工10搬运等四、重要施工办法4.1作业条件4.1.1 施工现场水、电应满足施工需要，作业面控制轴线校验完毕无误，基层外形尺寸已经复核，多余混凝土屑已经凿除，务必使基层误差保证在本工艺能调节范畴之内，作业面环境已清理完毕。4.1.2 墙面板块施工前各安装专业管线安装完毕，经验收合格。4.1.3作业面操作位置棚架或暂时操作平台、脚手架等暂时设施已满足操作规定和符合安全规定。4.1.4各种机具设备如冲击钻、切割机、钻机、磨角机、电焊机等已齐备和完好。4.1.5 移动门式脚手架安装完毕，经安所有验收合格。4.1.6 坚持施工样板制度，样板经甲方（指挥部）、监理、项目部评审通过后，方可以进行大面积施工。4.2施工工艺4.2.1墙面烤漆玻璃工艺流程 测量放线后置预埋件安装竖向主龙骨安装横向次龙骨安装龙骨隐蔽验收烤漆玻璃加工铝边框安装镶挂烤漆玻璃、安装铝扣片墙面清洗检查验收4.2.2测量放线4.2.2.1由于墙体施工容许误差较大，而墙体装修施工精度很高，因此烤漆玻璃墙面施工基准不能依托土建基准线，必要由其基准轴线和水准点重新测量复核与定位。4.2.2.2一方面使用水准仪和经纬仪放出墙面水平控制线、竖向控制线；依照墙面烤漆玻璃分格弹出膨胀螺栓位置线、龙骨位置线及烤漆玻璃分格布置线。主龙骨竖向布置随玻璃分格宽度间距1800mm，次龙骨水平布置随玻璃分格高度间距1000mm。4.2.2.3放线定位后要对标志控制线定期校核，以保证垂直度和龙骨位置对的。4.2.3后置预埋件安装后置预埋件固定采用M10*100mm膨胀螺栓将-200*150*8mm镀锌钢板与混凝土构造楼板连接牢固。（如下图）4.2.4竖向主龙骨安装将加工好竖向主龙骨口80*80*4镀锌方钢用E43焊条满焊固定于预埋钢板和墙面加固钢龙骨上，间距随玻璃分格宽度安装，应满焊连接。4.2.5水平次龙骨安装水平次龙骨口60*40*3间距随玻璃分格高度安装，主龙骨与次龙骨连接为现场施焊，应上下满焊连接。主、次龙骨安装竣工后应通过监理公司进行隐蔽工程验收，焊点并补刷两道防锈漆，方可进行下道工序施工。4.2.6烤漆玻璃加工烤漆玻璃加工采用玻璃厂家直接加工方式，依照现场排版尺寸，编制玻璃加工单，玻璃厂家依照加工单加工玻璃。 4.2.7铝边框安装 把L型铝边框采用自攻钉与横纵向钢龙骨固定。4.2.8镶挂烤漆玻璃、安装铝扣片把加工好烤漆玻璃嵌入铝边框料中，贴上密封条，并扣上铝扣片。烤漆玻璃安装采用从下向上顺序进行。4.2.9墙面清洗、验收 墙面烤漆玻璃镶挂完毕后，墙面及现场应及时清理干净后报监理单位验收。4.3重要细部做法阐明4.3.1墙面阳角部位采用铝合金圆弧条做圆弧解决。（如下图）4.3.2墙面消火栓采用暗装解决方式，做整体烤漆玻璃门。（如下图）4.3.3墙面根部做192高1.2厚砂钢踢脚；墙面根部并设立防撞杆，防撞杆采用51*1.5mm不锈钢管。（见附图）4.3.4墙面留缝解决：横向留缝3mm，纵向留缝20mm。并在安装铝边框前留缝中垫70*4铝合金装饰条，与铝边框一起采用自攻钉与横纵龙骨固定。（见附图）五、质量规定5.1保证项目5.1.1玻璃品种、规格、颜色、加工几何尺寸偏差、表面缺陷及物理性能必要符合设计和国家关于现行原则规定。5.1.2所用型钢骨架、连接件（板）等材质、品种、型号、规格及连接方式必要符合设计规定和国家关于原则规定。5.1.3连接件与基层，骨架与连接件连接，玻璃与边框连接安装装必要牢固可靠无松动。5.1.4型钢骨架挠度，连接件拉拔力等测试数据必要满足设计及规范规定。5.1.5采用螺栓、胀管连接处必要加弹簧垫圈并拧紧。5.2 基本项目5.2.1金属骨架表面干净、无污染，连接牢固、安全可靠，横平竖直，无明显错台错位，不得弯曲和扭曲变形。垂直偏差不不不大于3mm，水平偏差不不不大于2mm。5.2.2焊缝规定构件需满焊连接，焊缝外形均匀、成型较好、过渡平滑，焊渣清除打磨干净。5.2.3烤漆玻璃安装表面表面平整、干净，无污染，颜色基本一致。 5.2.4烤漆玻璃缝隙、分格线宽窄均匀，阳角板压向对的，上下口平直。5.2.5烤漆玻璃墙面容许偏差和检查办法项次项目容许偏差（mm）检查办法1立面垂直度2用2m垂直检测尺检查2表面平整度2用2m靠尺和塞尺检查3阴阳角方正2用直角检测尺检查4留缝直线度2拉5m线，局限性5m拉通线，用钢直尺检查5接缝高低差2用钢直尺和塞尺检查六、成品保护办法6.1.玻璃施工过程中与设备安装专业紧密配合，不得破坏已安装好设备管线和门框、门扇，如有设备管线等防碍施工，请与现场有关管理人员联系协调解决。6.2刚施工完毕玻璃墙面做好警示围挡，禁止磕划。6.3 设备安装专业禁止在玻璃墙面安装完毕后进行开洞操作。七、安全文明施工办法7.1对进入现场施工人员进行入场安全教诲，学习本分项工程操作规程和关于安全制度，对特种作业人员准时发放劳保用品，施工人员必要戴安全帽，不得穿拖鞋、高跟鞋等进行施工现场。施工现场禁止吸烟，注意防火。7.2.施工材料码放整洁，禁止乱扔废料，施工废料统一堆放、运送。施工现场必要工完场清，设专人打扫，不能污染环境。7.3遵守操作规程，非操作人员决不准乱动机具，以防伤人。7.4型材切割应在固定机架上，并应用经专业岗位培训人员操作，操作时应戴防护眼镜。7.5现场棚架、平台或脚手架，必要安全牢固，棚架上下不许堆放与施工无关物品，当需要上下交叉作业时，应互相错开，禁止上下同一工作面操作，并应戴好安全帽。7.6.高处作业时（2米及以上）必要佩带安全带，且高挂低用。7.7. 脚手架上禁止集中堆放材料或杂物。 7.8机电设备电缆线必要符合安全用电规定，支线架设从配电箱引出线应有套管，电线进出不能混乱。配电箱内设立漏电保护器，选用合理额定漏电保护电流，进行分级保护。金属外壳电箱接地保护，开关箱与用电设备实行一机一闸一保险，同一移动开关箱禁止配有380V和220V两个电压级别。所有手持电动工具均有漏电保护装置。所有设备均设接地、接零保护，禁止私拉乱接，持证电工定期对此进行检查，发现问题及时修理。焊机出线必要使用电缆，一次线不得超过30米，二次线不得超过5米，不得使用钢筋代替，电焊操作人员需持证上岗，施焊时要戴绝缘手套和绝缘胶鞋，并按规定进行焊接操作。照明导线用绝缘子固定，禁止使用花钱，不得随处拖拉或绑在脚手架上。单相回路内照明开关箱必要安装漏电保护器。
