400米统一标准塑胶跑道的设计尺寸.doc

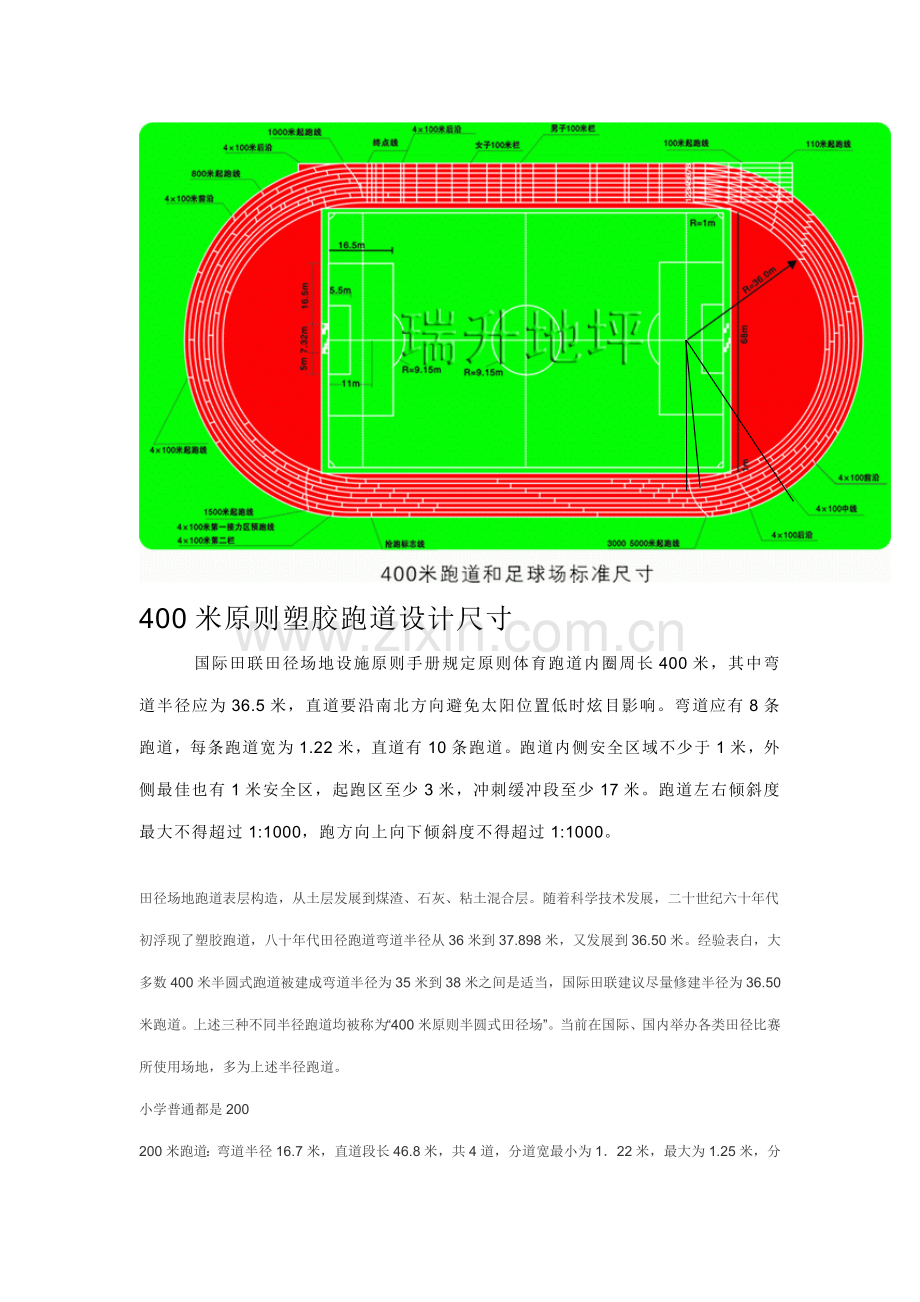

.原则跑道全长为400米，应由两个平行直道和两个半径相等弯道构成。除草地跑道外，跑道内侧应用适当材料制成突沿加以分界。突沿高约5厘米，宽至少5厘米。如因举办田赛项目比赛而需暂时移动突沿一某些，应用5厘米宽白线标出原突沿位置并放置塑料锥形物或小旗，其高度至少20厘米，间隔至多4米。本条款同样合用于3000米障碍赛跑中运动员从主跑道转向跨越水池所跑那某些跑道。对于没有突沿草地跑道，应用5厘米宽线条标出跑道内沿，还应以5米间隔设立小旗。为防止运动员踩线，应将小旗放在线上，向场内倾斜，与地面成60度角。小旗规格约2520厘米、旗杆长45厘米最为适当。2.应在跑道内突沿外沿以外30厘米处测量跑道长度。如无突沿应在标志线外沿以外20厘米处进行测量。注：国际田联田径场地设施手册具有所有关于跑道构造、设计、标记技术信息。本规则给出了应当遵循基本原则。3.400米及400米如下各项径赛，每名运动员应占有一条分道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相似。应按上述第2款规定测量第一分道长度，其她分道长度应在内侧分道线外沿以外20厘米处进行测量。注：分道宽应涉及右侧分道线400米原则塑胶跑道设计尺寸国际田联田径场地设施原则手册规定原则体育跑道内圈周长400米，其中弯道半径应为36.5米，直道要沿南北方向避免太阳位置低时炫目影响。弯道应有8条跑道，每条跑道宽为1.22米，直道有10条跑道。跑道内侧安全区域不少于1米，外侧最佳也有1米安全区，起跑区至少3米，冲刺缓冲段至少17米。跑道左右倾斜度最大不得超过1:1000，跑方向上向下倾斜度不得超过1:1000。田径场地跑道表层构造，从土层发展到煤渣、石灰、粘土混合层。随着科学技术发展，二十世纪六十年代初浮现了塑胶跑道，八十年代田径跑道弯道半径从36米到37.898米，又发展到36.50米。经验表白，大多数400米半圆式跑道被建成弯道半径为35米到38米之间是适当，国际田联建议尽量修建半径为36.50米跑道。上述三种不同半径跑道均被称为“400米原则半圆式田径场”。当前在国际、国内举办各类田径比赛所使用场地，多为上述半径跑道。小学普通都是200200米跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为122米，最大为1.25米，分道线宽5厘米，所有分道宽应相似。中学普通都是400已知原则跑道全长400米，是指最内圈跑道长度，并且懂得最内圈半径为36米，因此只需先求出最内圈跑道两个半圆弯道周长和，然后用400米减去两个弯道周长和，就得到直道长。400-3.143621741742=87米第四跑道全长由第四圈两个半圆弯道和再加上两条直道和得到，前面面已经懂得了直道长度是：87，因此第4跑道全长是：872+23.14(36+1.23)423米第一872+23.14(36+1.20)400第二872+23.14(36+1.21)408第三872+23.14(36+1.22)415第四872+23.14(36+1.23)423米第五872+23.14(36+1.24)430米第六872+23.14(36+1.25)438米第七872+23.14(36+1.26)445米第八872+23.14(36+1.27)453米第一节原则半圆式田径场一、规则规定原则半圆式田径场国际田联手册规定原则半圆式田径场跑道全长为400米，由两个直道和两个弯道构成。当前国际国内田径比赛普通使用如下规格田径场。（一）内突沿半径为36米田径场一分道计算半径为36.30米，一分道一种弯道计算线长114.04米，两个弯道计算线长为228.08米。一种直段长为85.96米，两个直段长为171.92米，一分道一圈计算线长度为400米。如北京工人体育场、辽宁鞍山市体育场、上海沪南体育场等。（二）内突沿设计半径为37.898米田径场一分道计算半径为38.198米，一分道一种弯道计算线长为120米，两个弯道计算线长240米。一种直段为80米，两个直段长为160米，一分道一圈计算线长度为400米。如北京国家奥林匹克体育中心田径场、沈阳市体育中心田径场、24届奥运会韩国汉城田径场等。（三）内突沿设计半径为36.50米田径场一分道计算半径为36.80米，一分道一种弯道计算线长为115.61米，两个弯道计算线长231.22米。一种直段为84.39米，两个直段长为168.78米，一分道一圈计算线长度为400米。如大连市体育场、广州奥林匹克田径场、长沙市贺龙体育场、23届奥运会美国洛杉机田径场等。（四）径赛跑道宽度径赛跑道宽9.76米至10.00米(八条分道)或7.32米至7.50米(六条分道)，每条分道宽1.221.25米(涉及右侧分道线)，分道线宽5厘米，所有分道宽应相似。除草地跑道外，跑道内侧应用适当材料制成突沿加以分界，突沿高约5厘米，最小宽度5厘米；如能排水，突沿最高可达6.5厘米，但不得超过；如无突沿，则需画5厘米宽标志线。（五）创纪录跑道规则规定，创纪录跑道，其外道半径不得超过50米。除非该场地曲段两个半径中大半径所构成弧，在180弯道不超过60。（六）跑道倾斜度跑道右左倾斜度最大不得超过百分之一(1：100)，向跑进方向总倾斜度不得超过千分之一(1：1000)，新建跑道侧向倾斜应向里倾斜(里低外高)。（七）障碍赛跑道障碍跑水池段在跑道内突沿内侧(半径36米、36.50米)或跑道外突沿外侧(半径37.898米、3650米)均可，最佳设在跑道外突沿外侧，但占地面积较大。（八）田径场纵轴线田径场纵轴线(即中线)应为南北方向，并避开主导风向，与子午线夹角不应不不大于510度，终点向前应有一定缓冲区域。二、田径运动场地基本构造一种原则田径场普通由外场、中场及内场三某些构成。外场：径赛跑道外侧余地所占有空间。一种大型田径运动场地在此某些要建筑看台或其他关于设施，它大小是依照空地面积与设计规定来决定。如一种仅供教学和训练田径场外场仅占几米，而原则田径场四周要留有几十米空间。中场：径赛跑道所占有空间。一种原则田径场普通要设810条分道，每条分道宽1.22米1.25米。内场：供田赛或球类比赛使用某些。一种原则田径场内场，可修建一种原则足球场。原则半圆式400米田径场跑道是有两个180半圆（弯道）和两个直段构成。现将半圆式田径场地关于名词阐明如下：（一）总轴线此线也称中线，它把场地等分为东西两某些，在绘图和修建场地时必要以这条线为基线。（二）圆心圆心在纵轴线上。南北两端弯道各有一种圆心，它是弯道内、外突沿和各条分道圆心。（三）内突沿，外突沿内突沿与外突沿是跑道内边与外边。田径规则规定内、外突沿宽度均为5厘米，它们宽度都不计入跑道宽度之内。（四）直、曲段分界线直、曲段分界线把跑道直段与曲段(弯道)分开，这两条线与场地纵轴线垂直，相交于圆心。普通把终点线处直、曲段分界线叫第始终曲段分界线，或称第一分界线；别的直、曲段分界线，按逆时针方向排列，依次为第二、第三和第四直曲段分界线。这四条分界线作为测量跑道基准线，应在跑道上用明显标记标出它们位置。普通把第始终曲段分界线前面弯道叫做第一弯道，第三直曲段分界线前面弯道叫第二弯道。（五）直段、直道直段是第一、第二弯道之间跑道,直道是直段和直段两端延长某些总称。（六）跑道宽、分道宽跑道宽是指内突沿与外突沿之间宽度，也称跑道总宽。分道宽是指各条分道宽度。（七）分道线分道线宽5厘米，分别把跑道分为各条分道。分道线计算在内侧跑道宽度之内，例如第一、二道分道线涉及在第一分道宽度内。（八）计算线计算线只供计算跑道周长之用故称计算线。画场地时不需画出计算线。田径竞赛规则规定，第一条分道计算线距跑道内突沿外沿0.30米，第二至第八道计算线距内侧分道线外沿0.20米。由于赛跑时运动员普通在这条未画出线上跑，因此计算线也称实跑线。三、修建半圆式田径场应注意问题（一）关于田径场位置无论建学校田径场还是公共体育场均有与其她建筑物配合问题，从整个布局考虑建田径场应注意如下几点：1、地址要便于排水和供水。2、地点要适中，交通以便，便于人们使用和观看比赛。3、整体美观，地势开阔，空气新鲜，阳光充分，周边有足够余地。4、主、副场安排合理，即准备活动场地离比赛地点近。5、能合理安排各类竞赛项目用地，避免使用时发生冲突。（二）关于拟定田径场方向用中线方向来代表田径场方向，田径项目所有运动方向同中线方向应是一致，和中线方向基本是平行。原则上应以南北方向为好（考虑日照方向），由于运动普通多在上午、上午、下午进行，以避免光线耀眼。如不设看台场地，可在两侧种植高大树木，这样可在上下午起到遮荫作用，如果条件容许田径场最佳设南北向。拟定方向出发点：1.设计上很大限度上是从经济上考虑。可依照地形因地制宜，以减少开支。国外这种运用较多。2.恰本地注意本地气候，有必要时可恰当掉转方向；考虑该地区与否经常浮现超风速也许（2米/秒）。（三）关于跑道宽度跑道宽度普通应设810条。至少应有6条。原则宽度1.221.25米。（四）直段长和弯道长比例弯道比直段长，大概是3：2比例。在条件也许状况下要维持这个比例。不具备时，应尽量把弯道半径扩大。（五）关于跑道倾斜度设计普通设计时不超过8/1000，留出2/1000余量，由于施工是不能保证100/100，容许有误差。弯道弧倾斜度，弧顶如果是8/1000，直弯道交界处最多不能超过5/1000，在弧顶离心力尽量不超过11公斤，尽量使坡度产生离心力接近这个值。（六）球场地面坡度设计它既是足球场地面又是田径比赛中跳跃和投掷项目比赛用地。整个足球场在中心处应向四周倾斜（以利排水），坡度设计应是5/10007/1000，始终倾斜到跑道内突沿内沿。依照这一现象，田赛项目就会增长麻烦，标枪会由外向里投，整个助跑道成上坡，跳高助跑也会由外向里成上坡。如果助跑道延伸至弯道还会形成先跑下坡，然后跑上坡，影响比赛效果。补救办法：应在足球场端线背面某些采用突然向地面倾斜1/1000，使地面浮现凹线型。这种办法是有矛盾，一是助跑道上坡，二是投掷器械落点高，不在一种水平面上，最佳办法是田径场和足球场分建。四、半圆式场地设计与绘图（一）半圆式田径场设计半圆式田径场第一条跑道周长400米，以半径36米半圆式场地为例：其一种直段长85.96米，两个直段长171.92米；一种弯道长114.04米，两个弯道长228.08米；周边分道普通应有68条，分道宽1.221.25米。设计原则半圆式田径场，一方面要丈量地面长度和宽度，然后才干拟定设计哪一类场地。一种半圆式400米田径场总长度、宽度为：纵轴总长=2（跑道宽+半径）+直段长=2(81.22)+85.96=177.48米横轴总宽=2(跑道宽+半径)=2(81.22+36)=91.52(米)因而一种400米原则半圆式田径场地，当半径为36米时，长度不短于177.48米，宽度不少于91.52米；当半径为36.5米时，长度不短于176.9米，宽度不少于92.52米；当半径为37.898米时，长度不短于175.316米，宽度不少于95.316米。此外，还要在田径场周边留有余地，如果在直道外侧设计跳远和撑竿跳高场地，还需要有更宽余地。1.原则跑道全长为400米，应由两个平行直道和两个半径相等弯道构成。除草地跑道外，跑道内侧应用适当材料制成突沿加以分界。突沿高约5厘米，宽至少5厘米。如因举办田赛项目比赛而需暂时移动突沿一某些，应用5厘米宽白线标出原突沿位置并放置塑料锥形物或小旗，其高度至少20厘米，间隔至多4米。本条款同样合用于3000米障碍赛跑中运动员从主跑道转向跨越水池所跑那某些跑道。对于没有突沿草地跑道，应用5厘米宽线条标出跑道内沿，还应以5米间隔设立小旗。为防止运动员踩线，应将小旗放在线上，向场内倾斜，与地面成60度角。小旗规格约2520厘米、旗杆长45厘米最为适当。2.应在跑道内突沿外沿以外30厘米处测量跑道长度。如无突沿应在标志线外沿以外20厘米处进行测量。注：国际田联田径场地设施手册具有所有关于跑道构造、设计、标记技术信息。本规则给出了应当遵循基本原则。3.400米及400米如下各项径赛，每名运动员应占有一条分道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相似。应按上述第2款规定测量第一分道长度，其她分道长度应在内侧分道线外沿以外20厘米处进行测量。注：分道宽应涉及右侧分道线
