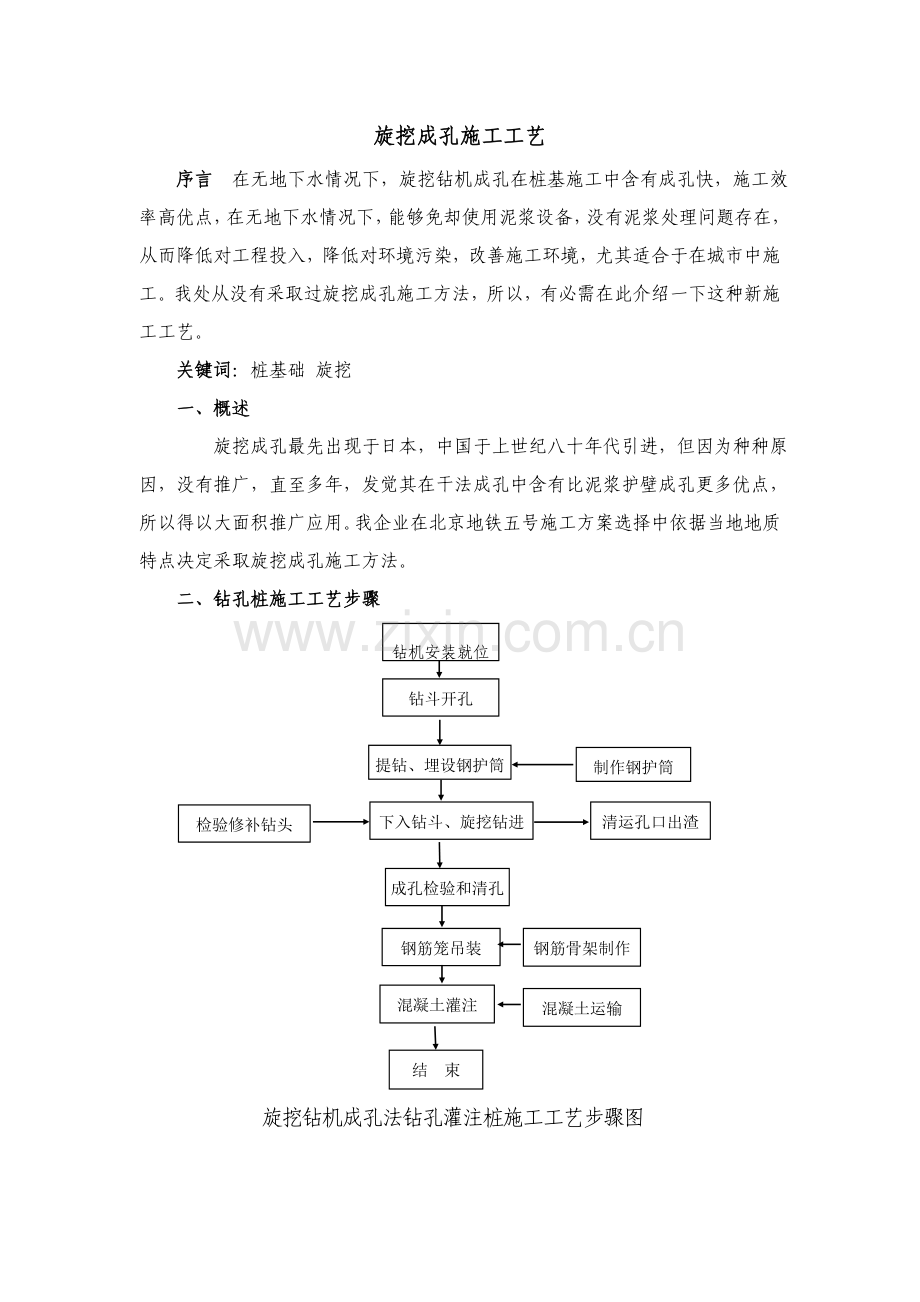

1、旋挖成孔施工工艺序言 在无地下水情况下,旋挖钻机成孔在桩基施工中含有成孔快,施工效率高优点,在无地下水情况下,能够免却使用泥浆设备,没有泥浆处理问题存在,从而降低对工程投入,降低对环境污染,改善施工环境,尤其适合于在城市中施工。我处从没有采取过旋挖成孔施工方法,所以,有必需在此介绍一下这种新施工工艺。关键词:桩基础 旋挖 一、概述 旋挖成孔最先出现于日本,中国于上世纪八十年代引进,但因为种种原因,没有推广,直至多年,发觉其在干法成孔中含有比泥浆护壁成孔更多优点,所以得以大面积推广应用。我企业在北京地铁五号施工方案选择中依据当地地质特点决定采取旋挖成孔施工方法。二、钻孔桩施工工艺步骤提钻、埋设钢
2、护筒下入钻斗、旋挖钻进检验修补钻头清运孔口出渣钻斗开孔钻机安装就位成孔检验和清孔钢筋笼吊装混凝土灌注钢筋骨架制作混凝土运输旋挖钻机成孔法钻孔灌注桩施工工艺步骤图结 束制作钢护筒三、钻孔桩施工方法1、护筒埋设埋设钢护筒采取比钻孔口径稍大钻头先预钻孔,钻至护筒底标高位置后,提钻并埋入钢护筒,护筒顶应高出施工地表不少于0.3米,护筒外侧涂10mm厚渣油。埋入钢护筒后,用粗颗粒土回填护筒外侧周围,回填密实。2、成孔1)钻进旋挖钻机成孔为干钻,钻孔时先钻头着地,旋转开孔,以钻头自重并加压作为钻进动力。当钻头被旋转挤压充满钻渣后,将其提出地表,装入弃渣车,同时观察监视孔内情况,若地基无地下或地下水位大于钻
3、孔深度,能够采取干孔钻孔,无须担心塌孔。若有地下水分布,且孔壁不稳定,可灌入护壁泥浆或稳定液护壁。钻孔时要立即清运孔口出渣,避免防碍钻孔施工。2)清孔成孔达成设计标高后,对孔深、孔径、孔壁、垂直度等进行检验,不合格时采取方法处理。成孔检验方法依据孔径情况来定,当钻孔为干孔时,采取直接用测绳及测孔器测。结合桩孔情况决定清孔方法,当钻孔为干孔时,可用重锤将孔内虚土扎实。若孔内存在地下水时,可采取泵吸反循环抽浆方法清孔。清孔时合理控制泥浆黏度和含砂率。经质量检验合格桩孔,立即灌注混凝土,来不及灌注混凝土时,对于干孔立即用铁板覆盖。3、钢筋笼制造及安装钢筋笼是在制作场内分节制作。采取加劲筋成型法,为不
4、妨碍螺旋筋绑扎,把加劲筋设在主筋内侧。制作时,按图纸设计尺寸作好加劲筋圈,标出主筋位置。焊接时,使加劲筋上任何一主筋标识对准主筋中部加劲筋标识,扶正加劲筋,并校正加劲筋和主筋垂直度,然后点焊。当一根主筋焊好全部加劲筋后,在骨架两端各设一人转动骨架,将其它主筋逐根照上法焊好,然后抬走骨架搁于支架上,套入盘筋,按设计位置部署好螺旋筋并绑扎于主筋上,点焊牢靠,最终安装和固定声测管。钻孔达成预定钻孔深度后,提起钻杆,用测绳(锤)测量孔深及虚土厚度(虚土厚度等于钻深和孔深差值)。因为钢筋骨架重量大,施工中采取分节制作、转运及安装。钢筋骨架在制作场制作好后,用汽车吊安装钢筋笼。在整个过程中,为了确保钢筋笼
5、质量要求,必需注意在转运过程中钢筋笼不得变形。在安装钢筋笼时,采取两点起吊,待钢筋笼竖直后,检验垂直度。骨架进入孔口后,将其扶正渐渐下放,严禁摆动碰撞孔壁,而且边下放,边拆除内撑,注意内斜撑严禁掉进孔内。第一节骨架放到最终一节加劲筋位置时,穿进工字钢,将钢筋支撑在孔口工字钢上,再起吊第二节骨架,使它们在同一竖直轴线上对齐焊接(或使用钢筋套筒,以加紧进度、缩短钢筋笼下放时间),先焊接一个方向两根接头,然后稍提起,以使上下节钢筋笼在自重作用下垂直,再焊接其它全部接头,接头焊好后,骨架吊高,抽出支撑工字钢后,下放骨架。如此循环,使骨架下至设计标高,定在孔中心上,完成钢筋笼安装。4、混凝土灌注 桩基混
6、凝土现场浇筑不管是干孔还是孔内有水头情况,全部采取水下灌注混凝土施工方法。混凝土灌注采取直升导管法,混凝土采取商品混凝土。1)导管采取273mm刚性导管施工,导管制作应坚固、内壁光滑、顺直、光洁,各节导管内管应大小一致,偏差小于2mm。导管使用前和使用一定时间后要进行水密性和承压试验,并检验防水胶垫是否完好,有没有老化现象,导管使用后涂油、编号,以确保灌注混凝土过程中不漏水、不破裂和使用有序。2)剪球因为钢筋笼下放时间较长,所以在导管下放好后进行二次清孔,使孔内沉淀厚度控制在5cm以内。预制20cm,长15cm混凝土圆形柱,用胶垫使其和导管壁密合,放置在导管上口,用铁线吊住,导管底离孔底50c
7、m左右。使用泵机输送混凝土,当泵满漏斗和储料斗时,立即剪球,确保第一批混凝土灌注导管后导管埋管1m以上,灌注过程中随时将翻起泥浆抽入泥浆罐或其它相邻护筒备用。3)灌注混凝土必需严格按施工规范要求确保混凝土温度、含气量及和易性等指标,确保混凝土连续供给。在混凝土灌注过程中,设专员测量孔深并统计,正确掌握混凝土面上升高度,严格控制导管埋深在26m之间,预防埋管过深提不起来或埋管过浅脱空事件发生。若浇注过程中孔内存在地下水或泥浆,应边灌注边抽泥浆,为预防泥浆四处流溢,在灌注混凝土时要配置钢制泥浆箱,回收泥浆,并立即用罐车清运到指定弃土场。灌注混凝土时连续灌注,中途不中止。尽可能在8小时内灌注完成,以
8、防顶层混凝土失去流动性,提升导管困难。作好混凝土试件制作工作和现场混凝土和易性试验,混凝土坍落度按水下灌注混凝土塌落度进行灌注。通常控制混凝土塌落度为1822cm。4)桩头处理混凝土面灌注至高出设计桩顶面标高0.51.0m后,停止灌注,拆去导管和漏斗等设备,清除桩顶沉碴和混凝土至设计桩顶面以上10cm,高出部分待混凝土强度达成70%设计强度后用人工凿除,确保桩头质量良好。孔桩灌注完成,待桩上部混凝土初凝后,即解除钢筋笼固定方法,方便使钢筋笼随同混凝土收缩,避免粘结力损失。四、钻孔桩施工组织1、作业组织每孔钻孔桩劳动力组织表序号工种人数备注1混凝土工52试验工13测量工14钻机司机15钢筋工36
9、电焊工37起重工28普工89工长12、作业机械 作业机械配置表序号机械名称单位规格型号数量备注1旋挖钻机台ED20012清水泵台Q=30M313吊车台吊重8t14货车台载重8t15钢筋弯曲机台16电焊机台1五、施工注意事项1、钻进时,不管孔内有没有地下水和表层土质怎样,均需设置护筒,护筒需高出地面30厘米。2、在表层护筒插入到预定深度以前,均需用钻头铰刀。3、为预防钻斗内砂土掉落到孔内,斗底铁门在钻进过程中一直保持关闭状态。4、必需控制钻斗在孔内升降速度。5、根据钻孔阻力大小,考虑必需扭矩来决定适宜转数。6、在桩端持力层中钻进时,需考虑因为钻头吸引现象使桩端持力层松驰,上提钻头时应缓慢。六、小结 在无地下水情况下采取旋挖施工方法,尤其是在孔桩深度小于30米情况下,含有成孔效率高,成孔质量好,污染少,燥音低优点,尤其是在文明施工要求越来越严格情况下,在市政工程基础施工中含有宽广应用前景。
