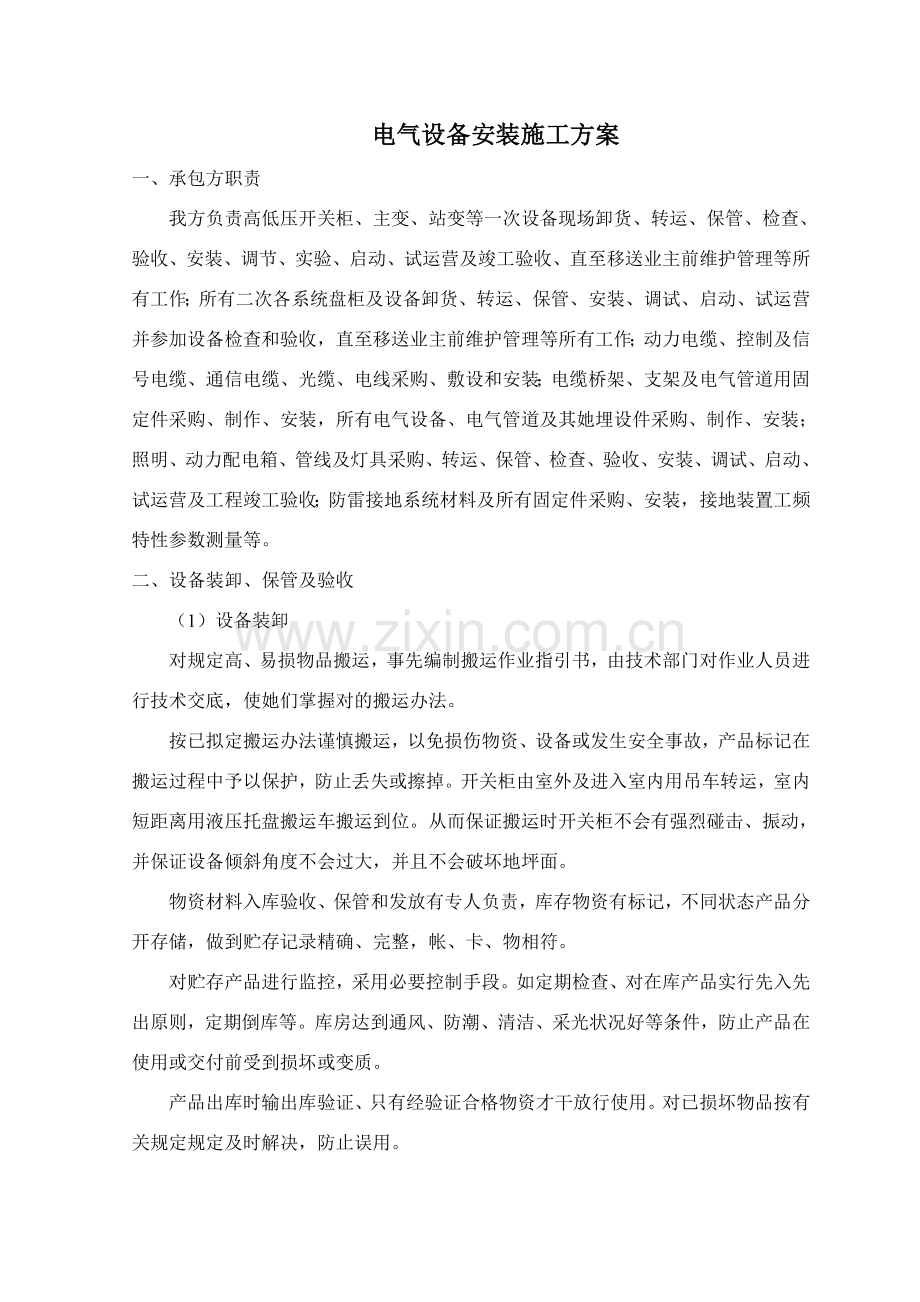

新版电气设备安装综合项目施工专项方案.doc_第1页
第1页 / 共15页

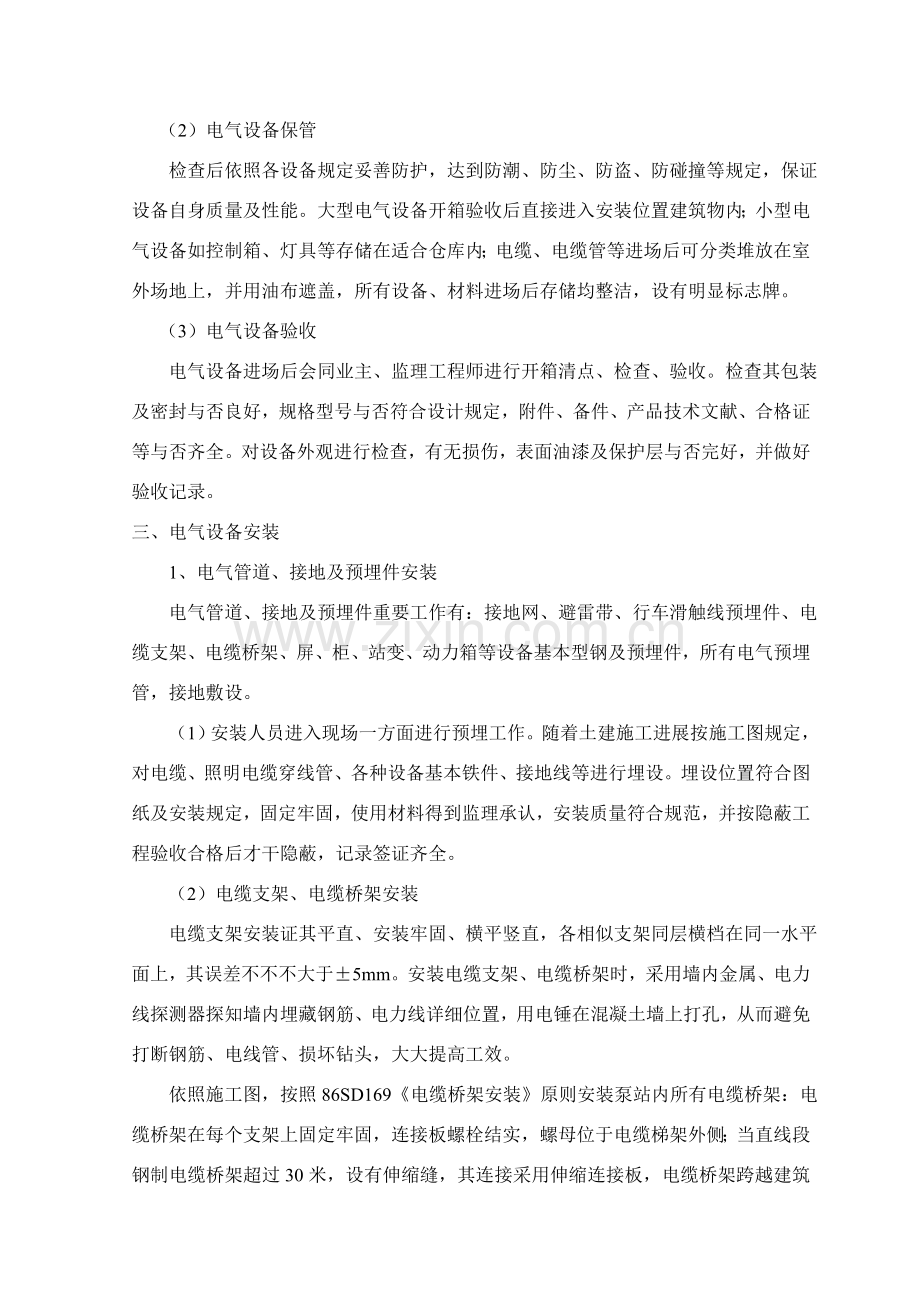

新版电气设备安装综合项目施工专项方案.doc_第2页
第2页 / 共15页
新版电气设备安装综合项目施工专项方案.doc_第3页
第3页 / 共15页
新版电气设备安装综合项目施工专项方案.doc_第4页
第4页 / 共15页
新版电气设备安装综合项目施工专项方案.doc_第5页
第5页 / 共15页
点击查看更多>>
资源描述

1、电气设备安装施工方案一、承包方职责我方负责高低压开关柜、主变、站变等一次设备现场卸货、转运、保管、检查、验收、安装、调节、实验、启动、试运营及竣工验收、直至移送业主前维护管理等所有工作;所有二次各系统盘柜及设备卸货、转运、保管、安装、调试、启动、试运营并参加设备检查和验收,直至移送业主前维护管理等所有工作;动力电缆、控制及信号电缆、通信电缆、光缆、电线采购、敷设和安装;电缆桥架、支架及电气管道用固定件采购、制作、安装,所有电气设备、电气管道及其她埋设件采购、制作、安装;照明、动力配电箱、管线及灯具采购、转运、保管、检查、验收、安装、调试、启动、试运营及工程竣工验收;防雷接地系统材料及所有固定件

2、采购、安装,接地装置工频特性参数测量等。二、设备装卸、保管及验收(1)设备装卸对规定高、易损物品搬运,事先编制搬运作业指引书,由技术部门对作业人员进行技术交底,使她们掌握对的搬运办法。按已拟定搬运办法谨慎搬运,以免损伤物资、设备或发生安全事故,产品标记在搬运过程中予以保护,防止丢失或擦掉。开关柜由室外及进入室内用吊车转运,室内短距离用液压托盘搬运车搬运到位。从而保证搬运时开关柜不会有强烈碰击、振动,并保证设备倾斜角度不会过大,并且不会破坏地坪面。物资材料入库验收、保管和发放有专人负责,库存物资有标记,不同状态产品分开存储,做到贮存记录精确、完整,帐、卡、物相符。对贮存产品进行监控,采用必要控制

3、手段。如定期检查、对在库产品实行先入先出原则,定期倒库等。库房达到通风、防潮、清洁、采光状况好等条件,防止产品在使用或交付前受到损坏或变质。产品出库时输出库验证、只有经验证合格物资才干放行使用。对已损坏物品按有关规定规定及时解决,防止误用。 (2)电气设备保管 检查后依照各设备规定妥善防护,达到防潮、防尘、防盗、防碰撞等规定,保证设备自身质量及性能。大型电气设备开箱验收后直接进入安装位置建筑物内;小型电气设备如控制箱、灯具等存储在适合仓库内;电缆、电缆管等进场后可分类堆放在室外场地上,并用油布遮盖,所有设备、材料进场后存储均整洁,设有明显标志牌。 (3)电气设备验收 电气设备进场后会同业主、监

4、理工程师进行开箱清点、检查、验收。检查其包装及密封与否良好,规格型号与否符合设计规定,附件、备件、产品技术文献、合格证等与否齐全。对设备外观进行检查,有无损伤,表面油漆及保护层与否完好,并做好验收记录。三、电气设备安装1、电气管道、接地及预埋件安装 电气管道、接地及预埋件重要工作有:接地网、避雷带、行车滑触线预埋件、电缆支架、电缆桥架、屏、柜、站变、动力箱等设备基本型钢及预埋件,所有电气预埋管,接地敷设。(1)安装人员进入现场一方面进行预埋工作。随着土建施工进展按施工图规定,对电缆、照明电缆穿线管、各种设备基本铁件、接地线等进行埋设。埋设位置符合图纸及安装规定,固定牢固,使用材料得到监理承认,

5、安装质量符合规范,并按隐蔽工程验收合格后才干隐蔽,记录签证齐全。(2)电缆支架、电缆桥架安装 电缆支架安装证其平直、安装牢固、横平竖直,各相似支架同层横档在同一水平面上,其误差不不不大于5mm。安装电缆支架、电缆桥架时,采用墙内金属、电力线探测器探知墙内埋藏钢筋、电力线详细位置,用电锤在混凝土墙上打孔,从而避免打断钢筋、电线管、损坏钻头,大大提高工效。 依照施工图,按照86SD169电缆桥架安装原则安装泵站内所有电缆桥架:电缆桥架在每个支架上固定牢固,连接板螺栓结实,螺母位于电缆梯架外侧;当直线段钢制电缆桥架超过30米,设有伸缩缝,其连接采用伸缩连接板,电缆桥架跨越建筑物伸缩缝处设立伸缩缝;电

6、缆桥架转弯处转弯半径,不不大于该桥架上电缆最小容许弯曲半径最大者;电缆桥架全长均有良好接地。电缆桥架内无锋利边沿和毛刺,以免损坏电缆,进入电缆桥架电管与桥架连接牢固,管口要加护套。(3)设备基本型钢及预埋件 开关柜基本采用槽钢制作框架,其制作安装平直度等符合规范GB5017-92规定。顶面误差不不不大于11000,全长偏差不超过正负5mm。每组基本必要有两点与接地网相连。(4)接地网、防雷带安装 按照图纸设计规定在土建施工时同步进行预埋,保证建筑物各柱子内预埋扁钢和基本钢筋网内预埋扁钢埋设对的,连接可靠。接地干线在不同两点及以上点与接地网相连接,自然接地体在不同两点及以上点与接地干线或接地网相

7、连接。 将接地体打入地中时,加保护帽,打入后露出沟底100150毫米,接地体最高点埋入深度距地面不不大于0.7米。接地体敷设完后土沟,其回填土内不夹有石块和建筑垃圾等,外取土壤无较强腐蚀性,在回填土时,分层夯实。 接地体(线)连接采用搭接焊,焊接时要牢固无虚焊,搭接长度为扁钢宽度2倍,圆钢直径6倍,并且至少要有三个棱边焊接。接至电气设备上接地线,用镀锌螺栓连接,有色金属接地线不能采用焊接时,可用螺栓连接。螺栓连接处接触面按现行国标GBJl4990电气装置安装工程母线装置施工及验收规范规定解决。有震动地方,加防松螺帽或弹簧垫圈。 明敷接地线安装符合下列规定:便于检查;敷设位置不妨碍设备拆卸与检修

8、;支持件间距离,在水平直线某些为0.51.5米,垂直某些为1.53米,转弯某些为0.30.5米;接地线按水平或垂直敷设,亦可与建筑物倾斜构造平行敷设,在直线段上,无高低起伏及弯曲等状况;接地线沿建筑物墙壁水平敷设时,离地面距离为250300毫米,接地线与建筑物墙壁间间隙为1015毫米:在接地线跨越建筑物伸缩缝、沉降缝处时,设立补偿器,补偿器可用接地线自身弯成弧状代替。明敷接地线表面涂以用15100毫米宽度相等绿色和黄色相间条纹,在导体所有长度上或只在每个区间或每个可接触到部位上作出标志,当使用胶带时,使用双色胶带。在接地线引向建筑物入口处和在检修用暂时接地点处,均刷红色底漆并标以黑色记号。接地

9、装置施工符合电气装置安装工程接地装置施工及验收规范OB5016992规定,接地电阻符合设计规定。2、主变安装调试(1)安装前准备工作变压器进场前,对进场道路要进行检查,特别是施工区域暂时通道,平整、坚实、坡度较小。变压器室外有足够吊装、卸车场地。变压器室土建工程施工、清理完毕,构造及基本砼强度达到规定,预留孔、预埋件符合设计规定。变压器型钢基本安装固定结束,其位置尺寸符合图纸规定,平直度符合规范规定。(2)安装调试变压器身进入安装位置采用50T吊车,将其吊到轨道上,使方向对的,停稳后用卷扬机或手拉葫芦缓慢地拖入变压器安装位置。吊装时钢绳捆绑平衡,吊点、夹角对的。起吊及拖动水平、平稳,不倾斜及强

10、烈震动、撞击。器身到位后进行就位调节。位置符合设计规定,水平度符合产品规定,并与基本型钢用螺栓固定牢固。基本及变压器外壳与接地网可靠连接。接着再安装其他附件,如外壳等。电气测试合格后可进行安装高压侧电缆。电缆中心线与套管中心线对齐,连接后变压器套管接线柱不能承受母线及其他外力作用。电缆绝缘电阻、耐压实验符合规范规定后连接电缆与变压器,接头连接可靠。3、站变安装调试(1)安装前准备工作变压器进场前,对进场道路要进行检查,特别是施工区域暂时通道,平整、坚实、坡度较小。变压器室外有足够吊装、卸车场地。变压器室土建工程施工、清理完毕,构造及基本砼强度达到规定,预留孔、预埋件符合设计规定。变压器型钢基本

11、安装固定结束,其位置尺寸符合图纸规定,平直度符合规范规定。变压器到达工地后应进行开箱清点,外观检查验收。该项工作必要有业主、监理工程师在场。变压器规格符合设计、附件、备件、产品技术文献齐全。设备外观无损伤,无碰撞痕迹。开箱验收要做好记录,如有问题及时报业主,以便尽快解决。(2)安装调试变压器身进入安装位置采用8T吊车,将其吊到轨道上,使方向对的,停稳后用卷扬机或手拉葫芦缓慢地拖入变压器安装位置。吊装时钢绳捆绑平衡,吊点、夹角对的。起吊及拖动水平、平稳,不倾斜及强烈震动、撞击。其他附件、配件清点后恰当保管好,以备安装时使用。器身到位后进行就位调节。位置符合设计规定,水平度符合产品规定,并与基本型

12、钢用螺栓固定牢固。基本及变压器外壳与接地网可靠连接。接着再安装其他附件,如外壳等。在变压器安装工作结束后,可进行电气性能测试。详细实验项目及规定符合规范GB50150-9l中关于条款。在实验前有书面调试大纲,提交监理工程师批准后实行,调试后有调试记录报告提交监理签证。实验项目中变压器冲击合闸实验要在其他电气设备安装调试结束后进行。电气测试合格后可进行安装高压侧电缆。电缆中心线与套管中心线对齐,连接后变压器套管接线柱不能承受母线及其他外力作用。电缆绝缘电阻、耐压实验符合规范规定后连接电缆与变压器,接头连接可靠。4、共箱封闭母线安装原则为先户内后户外,户内为先里后外,即按照母线总装配图安装就位,并

13、进行尺寸调节,最后进行断口处连接。(1)共箱封闭母线就位支架必要精确地安装就位,依照共箱封闭母线总装配图或段装配等拟定支撑架或吊架焊接位置,焊接支撑架及槽钢(角钢)横梁,并调节其标高,保证其标高计算与设计图纸完全一致,其误差不超过5mm,依照共箱封闭母线支撑架安装图焊接支撑架。待上述工作结束后,按照设计院图纸将共箱封闭母线按顺序吊装在槽钢(角钢)支撑架上,然后由变压器侧、开关柜连接处开始进行尺寸方向调节,误差普通由伸缩节来满足配合;共箱封闭母线在安装就位至穿墙处,要将穿墙隔板框架点焊在基本埋件上,以防止共箱封闭母线安装后,穿墙框架未就位,而导致返工或切割框架等工作;如无穿墙隔板,洞口采用石棉泥

14、封堵。共箱封闭母线在就位后,在尺寸调节过程中,同步进行母线清扫工作,用酒精、棉布、吸尘器等将母线箱体内表面、绝缘子表面清扫干净后并盖上箱盖进行封闭,以减少共箱封闭母线调试前工作量。(2)共箱封闭母线调节与清扫:共箱封闭母线就位后清扫。共箱封闭母线箱体内壁、绝缘子表面、内部导体均应用干净棉布擦除灰尘和杂物,绝不可遗留杂物在母线内部,必要时可用吸尘器,使之清洁无尘。当在共箱封闭母线内部进行清扫时,切勿损坏内部绝缘子等部件,安装工具等决不可以遗留在箱体内。(3)共箱封闭母线连接安装安装之前或之后,应检查导体相间和相对地以及带电体对地空气近距,应不不大于100mm。共箱封闭母线之间以及与各设备连接,按

15、断口连接图连接。(4)共箱封闭母线检查共箱封闭母线在安装完毕后,进行清扫、封闭。共箱封闭母线箱体内壁、瓷瓶表面、导体外表面均应用干净棉布及酒精或不含油剂清洁剂擦除油污和杂物,绝不可以遗留杂物在共箱封闭母线内部,应使之清洁无尘。当人在共箱封闭母线内部进行清扫时,应注意瓷瓶有无损伤,如有需进行更换。共箱封闭母线进行最后清扫、封闭检查时,应请业主、监理、施工单位等关于部门共同检查确认后,方可盖上箱盖进行封闭;封闭后,不得擅自打开箱盖,以防止灰尘、杂物进入封闭母线内部,而影响封闭母线运营。(5)共箱封闭母线表面解决:共箱封闭母线在内部清扫完毕后,如表面有涂层剥落、腐蚀等现象,表面油漆层需补解决,箱体表

16、面也应当清除灰尘、杂物等,保证其干净。5、GIS组合开关柜安装开关柜基本采用槽钢制作框架,其制作安装平直度等符合规范GB5017-92规定。每组基本有两点与接地网相连。开关柜搬运。室外及进入室内用吊车转运,室内短距离用液压托盘搬运车搬运到位。搬运时保证开关柜无强烈碰击、振动,并依照设备状况,保证设备倾斜角度不能过大。开关柜就位安装。该高压开关柜均为成列安装,详细位置顺序按施工图。开关柜到位进行恰当调节,保证其垂直度、水平偏差、盘面偏差、接缝等符合规范GB5017192规定,用六角螺栓(镀锌件)将相邻开关柜侧面板壁拧紧,然后将开关柜与基本用螺栓固定。 柜内母线安装。本成套开关柜母线制造厂已配备好

17、,现场按图装配即可。对支持绝缘子等进行绝缘电阻检查,符合规范规定。母线固定、接头紧固符合规范扭力规定。母线等接头处用丙酮清洗干净,涂以中性导电膏。复查母线相间及对地距离不不大于规范规定安全距离,相色明显、对的。安装清理结束后按规范GB5015091依照电压级别进行耐压实验。开关柜就位安装后进行电缆敷设及上盘接线。进入柜内电缆排列整洁、美观,绑扎牢固,标牌齐全。控制电缆芯线编号对的,每个接线端子每侧接线宜为一根,不得超过两根。备用芯线放至端子排最上端。电缆进柜处采用专用夹具固定在底板上,并保证柜体防火密封规定。动力电缆芯线相色对的,接头端子保证接触面达到规定。对柜内电气设备实验测试。详细测试项目

18、和规定,按规范GB5015091及产品技术阐明进行,对某些重要设备测试,按方案并有监理到场状况下进行。对特殊保护设备要与生产厂家人员共同调试。所有设备调试均有调试记录。6、高压开关柜安装开关柜基本采用槽钢制作框架,其制作安装平直度等符合规范GB5017-92规定。每组基本有两点与接地网相连。开关柜搬运。室外及进入室内用吊车转运,室内短距离用液压托盘搬运车搬运到位。搬运时保证开关柜无强烈碰击、振动,并依照设备状况,保证设备倾斜角度不能过大。开关柜就位安装。该高压开关柜均为成列安装,详细位置顺序按施工图。开关柜到位进行恰当调节,保证其垂直度、水平偏差、盘面偏差、接缝等符合规范GB5017192规定

19、,用六角螺栓(镀锌件)将相邻开关柜侧面板壁拧紧,然后将开关柜与基本用螺栓固定。 柜内母线安装。本成套开关柜母线制造厂已配备好,现场按图装配即可。对支持绝缘子等进行绝缘电阻检查,符合规范规定。母线固定、接头紧固符合规范扭力规定。母线等接头处用丙酮清洗干净,涂以中性导电膏。复查母线相间及对地距离不不大于规范规定安全距离,相色明显、对的。安装清理结束后按规范GB5015091依照电压级别进行耐压实验。连接手车柜间接地母线并可靠接地,对开关柜内接地回路进行检查,开关柜接地母线两头要与主接地干线相连。开关柜就位安装后进行电缆敷设及上盘接线。进入柜内电缆排列整洁、美观,绑扎牢固,标牌齐全。控制电缆芯线编号

20、对的,每个接线端子每侧接线宜为一根,不得超过两根。备用芯线放至端子排最上端。电缆进柜处采用专用夹具固定在底板上,并保证柜体防火密封规定。动力电缆芯线相色对的,接头端子保证接触面达到规定。检查手车推拉灵活轻便、无卡阻碰撞现象,相似型号手车能互换;安全隔离板启动灵活,随手车进出而相应动作;手车接地触头与柜体间接触紧密,当手车推入柜内时其接地触头比主触头先接触,拉出时接地触头比主触头后断开。对柜内电气设备实验测试。详细测试项目和规定,按规范GB5015091及产品技术阐明进行,对某些重要设备测试,按方案并有监理到场状况下进行。对特殊保护设备要与生产厂家人员共同调试。所有设备调试均有调试记录。对6KV

21、主开关进行模仿操作。送入操作、保护信号电源,对主机泵在各种操作方式下进行分合闸实验、各种保护动作进行模仿跳闸等,达到操作对的、保护可靠、敏捷,信号相应,与辅助设备连锁动作对的。7、低压开关柜安装 低压开关柜基本槽钢立着与预埋钢板焊接,要保证槽钢顶面高出地坪面8mm,基本槽钢与泵站主接地系统焊接。 将低压开关柜按顺序置于基本槽钢上,检查每台柜垂直状况,否则容许用垫片(块)进行校准,在基本槽钢上钻孔然后将低压开关柜用螺栓与基本槽钢相连接,保证开关柜安装垂直度不超过1.5,互相间接缝不不不大于2mm,盘面偏差不不不大于5mm。最后将低压开关柜接地母排与主接地系统相连。 对柜上继电器、仪表等进行校核、

22、调节。8、励磁设备安装调试(1)励磁屏及励磁变压器安装 励磁屏与励磁变压器基本槽钢与预埋钢板焊接,基本槽钢与泵站主接地系统焊接,将励磁屏按顺序置于基本槽钢上,检查每台柜垂直状况,否则容许用垫片(块)进行校准,在基本槽钢上钻孔然后将励磁屏用螺栓与基本槽钢相连接。(2)可控硅励磁装置调试调试前准备工作调试仪器:示波器、万用表、单相调压器、交流电压表,调试用电阻器。拉开整流柜中总电源开关。检查柜内接线有无错误及松动。灭磁环节整定将各插件所有拨出。调节灭磁电阻阻值。测出励磁绕组阻值,按其10倍值调节灭磁电阻。灭磁电压拟定,整流装置输出电压额定值不同步,灭磁电压也不同步,灭磁电压也不相似。各点电源电压检

23、查:将所有插件插入各自位置,将整流桥上晶闸管控制极所有断开。然后接通自动空气开关,用万用表检查各点电压。预告信号报警,此时报警灯亮。其类别有:PT断线、过励报警、欠励报警、失步保护、励磁故障、微机故障。过励、欠励报警是指励磁值超过了预置强励、欠励定值范畴,此时微机系统经一定期延后会自动将励磁调节到预置a角初始值,以恢复励磁正常运营,同步会发出报警信号。励磁故障涉及整流桥失控、缺相、直流电源失压、电容失压、风机故障共五种,微机故障涉及AD模块、CPU模块及接口板故障三类,通过按键盘板上“报警信息”键,该板上即有中文显示其类别。运营人员即可据此及时排除故障。发预告信号同步,有继电器BJJ接点输出,

24、可引至中央信号屏。当发生PT断线等故障时,调节方式会由“自动”转向“手动”。保护跳闸,此时在键盘板上“跳闸”灯亮。保护跳闸分失步保护后备跳闸、快熔熔断或空气开关跳闸、失压延时跳闸、失励延时跳闸共四种。按键盘板上“报警信息”键,该板上即有中文显示其故障类别。失步保护动作于再整步:此时失步保护灯亮,再整步成功后微机系统会自动记录失步保护动作次数,以便查询。 以上工作所有结束后,检查与否有未恢复接线,将电动机励磁绕组接到整流装置输出端上,将电位器调节到电动机额定励磁电压50位置上,准备系统试车。9、动力箱安装动力箱要安装在干燥、明亮、不易受震,便于操作、维护场合。不安装在水池或水道阀门上、下侧。如果

25、必要安装在上述地方左、右时,其净距在1米以上。动力箱安装高度,照明配电板底边距地面不不大于1.5m;配电箱安装高度,底边距地面为l.5m。配电箱安装垂直偏差不不不大于3mm,操作手柄距侧墙面不不大于20mm。在240mm厚墙壁内暗装配电箱时,其后壁需用10mm厚石棉板及直径为2mm、孔洞为10mm铅丝网钉牢,再用1:2水泥砂浆抹好,以防开裂。墙壁内预留孔洞大小,比配电箱外廓尺寸略大20mm左右。明装配电箱在土建施工时,预埋好燕尾螺栓或其她固定件。埋入铁件镀锌或涂油防腐。动力箱安装垂直偏差不不不大于3mm。暗装时,其面板四周边藏站墙面,箱体与建筑物接触某些刷防锈漆。三相四线制照明工程,其各相负荷

26、均匀分派。配电箱(板)上标明用电回路名称。10、电力电缆敷设电缆引至电器设备或盘柜,而又易受机械损伤时,应加钢管或型钢进行保护。电缆管内径与电缆外径之比不不大于1.5,每根电缆管弯头不超过3个,直角弯不超过2个,电缆管连接牢固,密封良好,套接短套管或带螺纹管接头长度,不不大于电缆管外径2.2倍,金属电缆管不直接对焊。依照电缆途径去向和现场条件,恰当选取电缆盘架设地点,电缆放线架放置稳妥,钢轴强度和长度与电缆盘重量和宽度相配合。敷设电缆时从盘上端引出,避免在支架或地上磨擦拖拉,不有过度弯曲。电缆上无有铠装压扁、电缆绞拧、护层折裂等未消除机械损伤。电缆敷设前,检查电缆型号、电压、规格均符合设计规定

27、,同步要进行绝缘实验和潮湿判断。电缆敷设时排列整洁,不交叉,加以固定,并及时装设标志牌:在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井两端、人井内等地方,电缆上装设标志牌;标志牌上注明线路编号时,写明电缆型号、规格及起迄地点,标志牌笔迹清晰不易脱落;标志牌规格宜统一,标志牌能防腐,挂装牢固。电缆敷设有专人统一指挥,通过道路及转弯处,有专人看守。电力电缆在终端头与中问接头附近留有备用长度。电缆切断后来,及时进行封端,并将多余某些收盘卷起。当运用机械敷设电缆时,其速度不超过15米分钟,牵引头或钢丝网套与牵引钢丝绳之间设有防捻器,最大牵引强度不超过规范规定数值。高压电缆头采用热缩式电缆头,低压电

28、缆头采用分支手套干封型式,电缆头构造尺寸和工艺原则与建筑电气安装图集规定一致,高压电缆头构造,尺寸和工艺原则与附件厂家阐明书规定相符。电缆终端头制作作好相位检查,检查所用绝缘材料符合规定。电缆终端头配件齐全并符合规定。高压电缆终端头从开始剥切至制作完毕持续进行以免受潮。剥切电缆时不伤及电缆绝缘。包缠绝缘时注意清洁。电缆芯线连接时其连接管和线鼻子规格与线芯相符,采用压接时压模尺寸与导线规格相符,采用焊锡焊接铜芯时,不使用酸性焊膏。电力电缆终端头采用不不大于10mm2铜铰线作接地线与主接地干线相连,控制电缆线缆号要精确、清晰,接地牢固,备用芯线绑扎牢固。电力电缆终端头制作完毕后对电缆进行直流耐压实

29、验,测量电缆泄漏电流。电缆敷设施工符合电气装置安装工程电缆线路施工及验收规范GB50168-92规定,并按照电气装置安装工程电气设备交接实验原则GB50150-9l第十七章电力电缆进行交接实验合格。 11、室内外照明安装(1)照明灯具安装灯具及其配件齐全,并无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。依照灯具安装场合及用途,引向每个灯具导线线芯最小截面符合设计规定。在变电所内,高压、低压配电设备及母线正上方,不安装灯具。室外安装灯具,距地面高度不不大于3米;当在墙上安装时,距离地面高度不不大于2.5米。螺口灯头接线符合下列规定:相线接在中心触点端子上,零线接在螺纹端子上;灯头绝缘外壳不得有破损

30、和漏电。采用钢管作灯具吊杆时,钢管内径不不大于10毫米;钢管壁厚度不不大于1.5毫米。采用吊链灯具灯线不受拉力,灯线与吊链编叉在一起。同一室内或场合成排安装灯具,其中心线偏差不不不大于5毫米。灯具固定牢固可靠。每个灯具固定用螺钉或螺栓不少于2个:当绝缘台直径为75毫米及如下时,可采用1个螺钉或螺栓固定。(2)插座安装插座安装符合下列规定:普通距地高度为1.3m,同一场合安装插座高度尽量一致。实验室明、暗插座普通距地不低于0.3m,特殊场合暗装插座普通低于0.15m;同一室内安装插座高低差不不不大于5mm;并列安装高低差不不不大于0.5mm。插座接线符合下列规定:单相双孔插座:面对插座右极接相线

31、,左极接零线。双孔垂直排时,相线在上,零线在下。单相三孔及三相四孔接地或接零线均在上方。暗设插座有专用盒,盖板紧贴墙面。12、消防电气设备安装(1)探测器安装先将予留盒内导线用剥线钳剥去绝缘外皮,露出线芯10-15mm(不要碰掉编号套管),顺时针压接在探测底座各级接线端上,然后将底座用配套机螺丝固定在预埋盒上,并上好防尘防潮罩,最后按图纸设计规定检查无误后,再拧上探测器头,探测器安装斜度角不不不大于45,应水平安装,安装在轻钢龙骨吊顶或活动式吊顶下面探测器盒必要与顶板生根固定好,再安装探测器。探测器接线应对的,外观无损伤和无浆污染,牢固可靠,并采用防尘防潮办法。在装饰工程结束后进行,规定探测器

32、底座安装牢固,在探测器安装后用橡皮小锤敲打探测器观测,不应发生故障或火灾报警信号,安装位置在满足设计图和装修图时要对照如下内容:探测器周边0.5m内不应有遮挡物,探测器到墙壁,梁边水平距离不不大于0.5m;感烟探测器安装间距不超过15m;感温探测器安装间距不超过10m;感烟探测器距端墙距离不超过7.5m;感温探测器与端墙距离不超过5m。 安装完毕后采用保护办法并登记编码号,并确认与同一探测器回路中其她探测点不重号,探测器确认灯应面向便于人员观测重要入口方向,监视和报警状态下确认灯状态应有明显区别.当探测器达到响应阈值时,探测器报出火警信号,当探测器连接线短路或与底座脱离时,报出故障信号. (2

33、)手动报警按钮安装按钮安装组件应完整,有明显标志,安装高度距地面高度1.5m处墙上,安装牢固,不得松动和倾斜,安装完一只按钮再施工平面图上对的登记编码号,确认在同一总线回路上与其他探测点不重号.操作启动部位,手动报警按钮输出火灾报警信号,同步按钮有可见光批示,直至复原方恢复到监视状态;消火栓按钮启动,控制室收到报警信号,并显示部位,消防水泵应启动现场有可光批示。(3)模块(输入、控制)安装输入模块安装在有关设备附近,并安装牢固。接线对的。将监视到动作反馈至控制中心。输出、输入模块安装有关设备箱柜内,接受控制指令,切断和启动有关设备,并将信号反馈至控制中心。完毕一种模块安装应及时在施工平面图上对的登记该模块位置及编码号,并确认在同一总线回路中与其她控制点不同号。(4)接线箱安装接线箱安装在弱电竖井内,应与金属桥架、钢管配合安装,且安装牢固,不得松动和倾斜。江苏省水利建设工程有限公司江都四站更新改造工程项目部 11月11日
