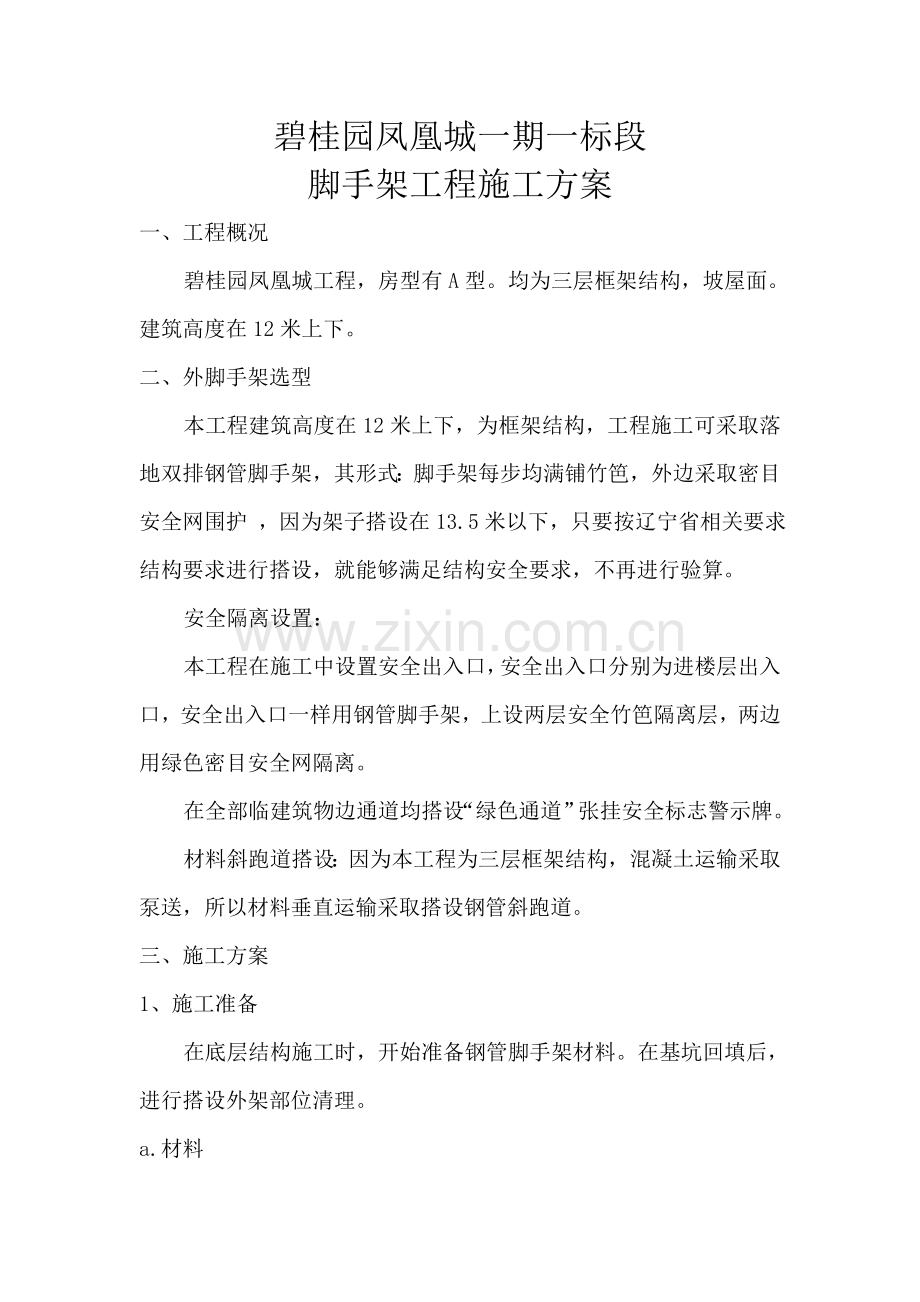

碧桂园凤凰城一期一标段
脚手架工程施工方案
一、工程概况
碧桂园凤凰城工程，房型有A型。均为三层框架结构，坡屋面。建筑高度在12米上下。
二、外脚手架选型
本工程建筑高度在12米上下，为框架结构，工程施工可采取落地双排钢管脚手架，其形式：脚手架每步均满铺竹笆，外边采取密目安全网围护 ，因为架子搭设在13.5米以下，只要按辽宁省相关要求结构要求进行搭设，就能够满足结构安全要求，不再进行验算。
安全隔离设置：
本工程在施工中设置安全出入口，安全出入口分别为进楼层出入口，安全出入口一样用钢管脚手架，上设两层安全竹笆隔离层，两边用绿色密目安全网隔离。
在全部临建筑物边通道均搭设“绿色通道”张挂安全标志警示牌。
材料斜跑道搭设：因为本工程为三层框架结构，混凝土运输采取泵送，所以材料垂直运输采取搭设钢管斜跑道。
三、施工方案
1、施工准备
在底层结构施工时，开始准备钢管脚手架材料。在基坑回填后，进行搭设外架部位清理。
a.材料

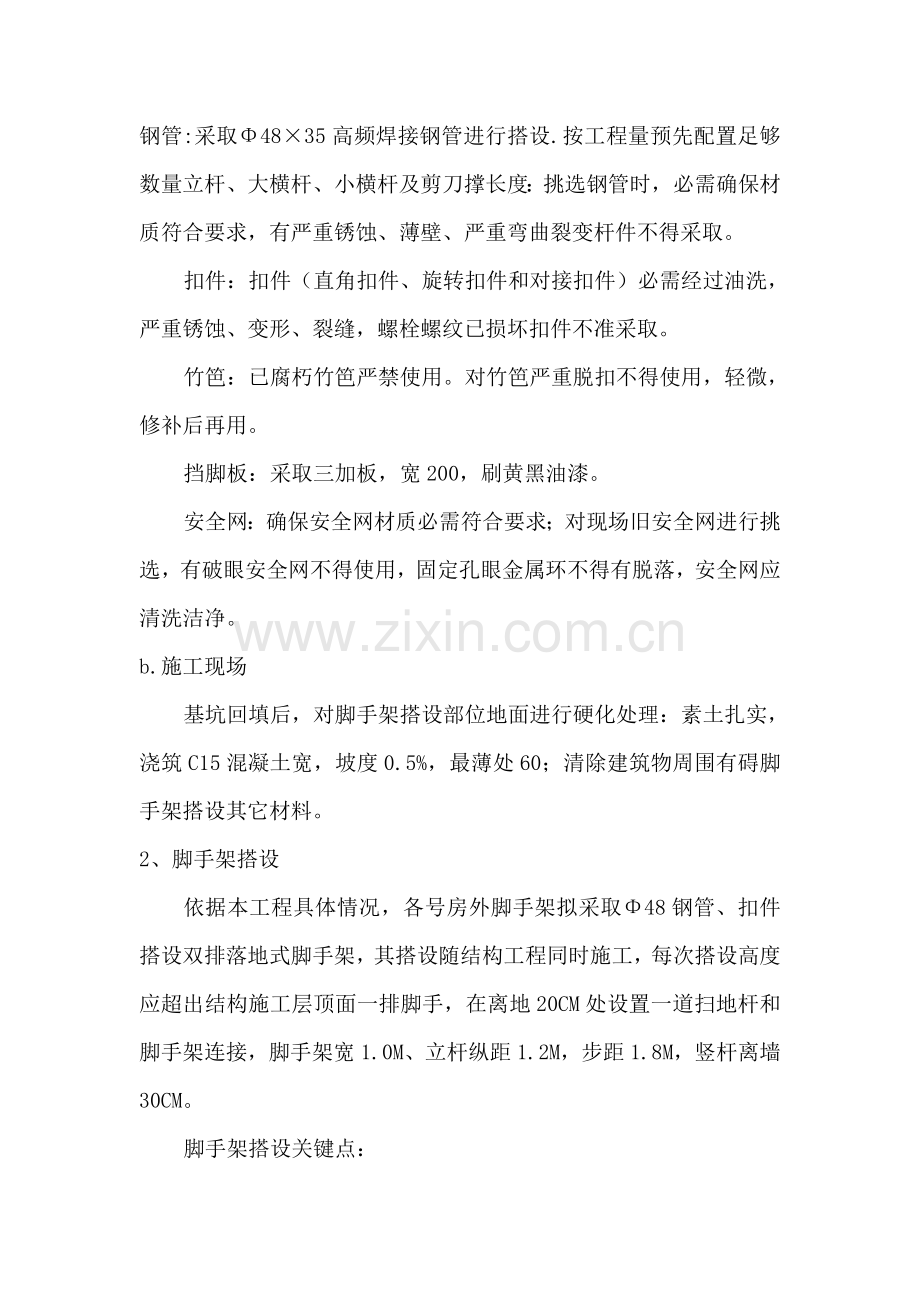

钢管:采取Φ48×35高频焊接钢管进行搭设.按工程量预先配置足够数量立杆、大横杆、小横杆及剪刀撑长度：挑选钢管时，必需确保材质符合要求，有严重锈蚀、薄壁、严重弯曲裂变杆件不得采取。
扣件：扣件（直角扣件、旋转扣件和对接扣件）必需经过油洗，严重锈蚀、变形、裂缝，螺栓螺纹已损坏扣件不准采取。
竹笆：已腐朽竹笆严禁使用。对竹笆严重脱扣不得使用，轻微，修补后再用。
挡脚板：采取三加板，宽200，刷黄黑油漆。
安全网：确保安全网材质必需符合要求；对现场旧安全网进行挑选，有破眼安全网不得使用，固定孔眼金属环不得有脱落，安全网应清洗洁净。
b.施工现场
基坑回填后，对脚手架搭设部位地面进行硬化处理：素土扎实，浇筑C15混凝土宽，坡度0.5%，最薄处60；清除建筑物周围有碍脚手架搭设其它材料。
2、脚手架搭设
依据本工程具体情况，各号房外脚手架拟采取Φ48钢管、扣件搭设双排落地式脚手架，其搭设随结构工程同时施工，每次搭设高度应超出结构施工层顶面一排脚手，在离地20CM处设置一道扫地杆和脚手架连接，脚手架宽1.0M、立杆纵距1.2M，步距1.8M，竖杆离墙30CM。
脚手架搭设关键点：
A．脚手架搭设次序：基底处理→立杆→大横杆、小横杆、搁栅→剪刀撑→脚手笆→防护栏杆。
B．首先脚手架步高为1800mm，立杆应间隔交叉不一样长度钢管，将相邻立杆接头错开，确保受荷微弱截面在不一样高度。
C．脚手架外侧满挂绿色密目安全网。脚手架内侧里立杆和框架之间每隔三步铺设通长安全底笆（重合隔置）。底笆下加两根搁栅和牵杠扎牢，脚手笆和搁栅绑扎，每笆扎点不少于四点。
D．脚手架和框架采取钢管作硬拉连接，和框架上预埋件电焊焊牢，水平方向每三根立杆设置一个连接点，垂直方向每两步设置一个连接点，以确保脚手架和主体结构整体性，连接件应尽可能设置在立杆和大小横杆交接处，且必需从第一步横杆开始设置。
E．脚手架外侧每隔9M必需设置一道剪刀撑，斜杆和地面夹角为45°～60°之间，自下而上连续设置，搭接长度不少于40CM。
F、材料搬运、车辆出入口处两侧，里外立杆应用钢管加固，出入口处，在外侧上面搭设安全防护棚。
G．脚手架应设置避雷接地装置。
3、实施关键点：
a 施工前进行技术交底。
b 严格根据规范要求搭设并进行按JGJ59—99中脚手架检验评分要求进行验收。
c 安排经过培训持有特种工种上架子工进行搭设。（责任人：王松 ）
d 搭设完成，经验收合格挂牌后使用。（项目副经理：陈鸿；技术责任人：施宝泉；安全员：方雷）
e 定时进行检验维修。（脚手架维修人：王松）
3、控制点
a 选择材料必需符合要求要求。
b 使用时要按要求荷载要求使用，严禁乱放多种施工物料，避免超载。
c 严禁拆除拉接，严禁破坏脚手架其它安全设施。（检验人：方雷）
5、施工及使用注意事项
Ÿ 全部小横杆长度应基础统一，且两头超出立杆长度大于10CM。立杆和大横杆接头位置要错开。剪刀撑接头长度不笑语0CM，且不能小于两个扣件。
Ÿ 铺设底笆和挡笆必需和大横杆绑牢，每块竹笆六个点。外围护安全网用16#铁丝捆绑于大横杆上，须每点全部应绑扎，且上下左右全部要绷直。全部绑扎头朝向架外，以免挂烂衣服和伤人。
Ÿ 施工人员必需系好安全带。在竖立杆时，必需有两人以上同时操作，以免立杆不稳。
Ÿ 六级以上大风和雨天不可进行外架搭设，同时各架体材料放置点必需稳定。
Ÿ 搭设好架体，其上构件，尤其是扣件、钢管等在使用过程中严禁随意拆卸，而且架体严禁用作草料堆场，其上只许可放些临时零星材料，且放置要稳定。
Ÿ 在恶劣天气（大风、雨、雪）前后应对外架进行检验和加固，尤其是恶劣天气以后，必需经过前面检验符合安全要求后才能继续使用。
Ÿ 建立完善验收和检验制度。搭设好外架在验收合格后方能投入使用，要挂上验收合格牌。同时对外架应进行定时和不定时检验，并安排专员对架体进行护理，清理架体上零星材料，检验各连接点是否有转动。
6、脚手架拆除
实施关键点
a 施工前进行安全技术交底，进入现场正确使用安全带、安全帽。
b 安排经过培训架子工进行拆除。（责任人：王松）
c 拆除现场进行封闭，派专员监护，设置警戒标志，非操作人员不得进入施工现场。（监护人：方雷）
d 不得上下抛掷工具、材料。拆除下材料不得从高空直接扔向地面，必需先放在楼层上，然后经过垂直运输工具运至地面。
e 拆除材料及归堆，整理，维修。
