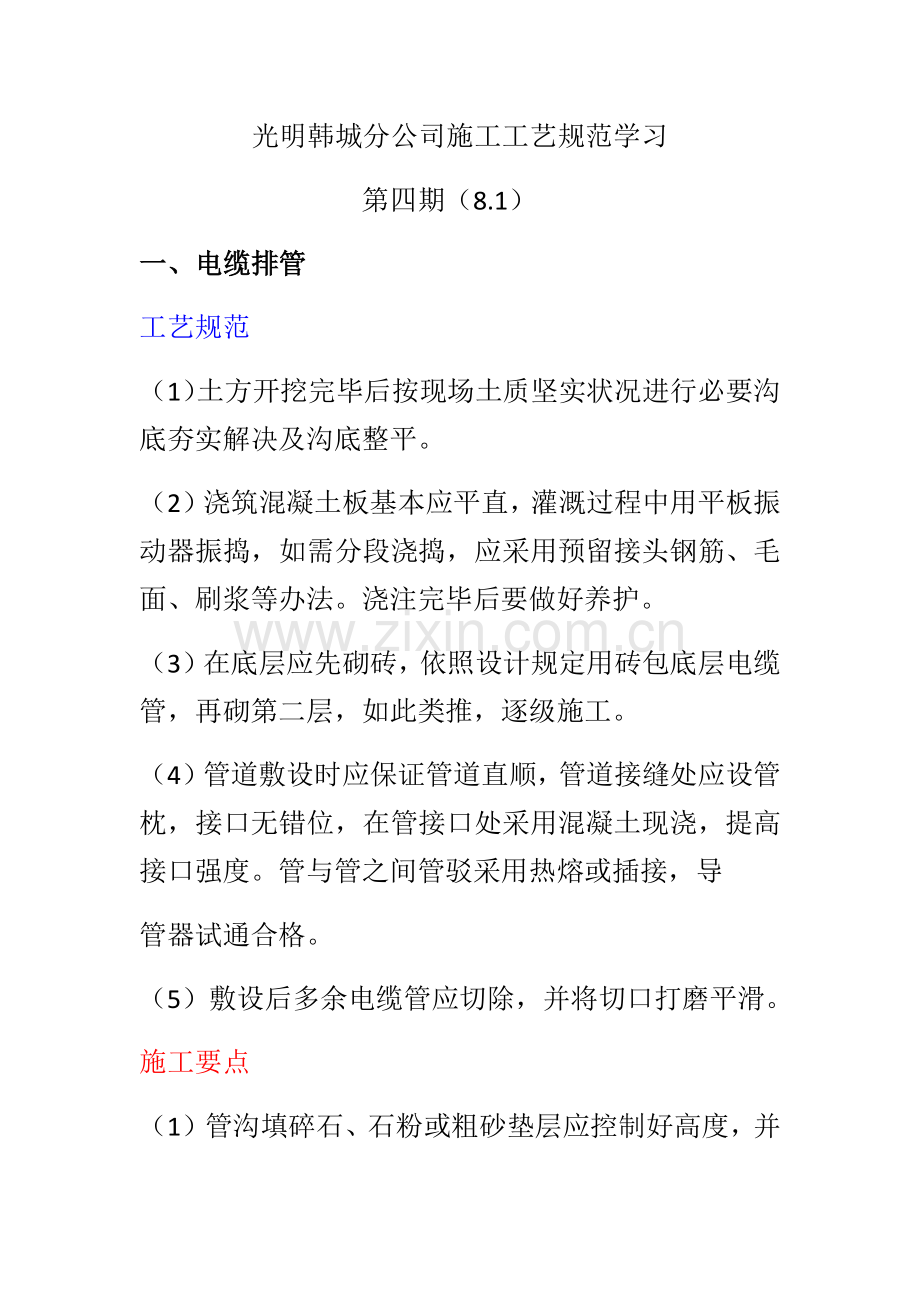

光明韩城分公司施工工艺规范学习
第四期（8.1）
一、 电缆排管
工艺规范
（1）土方开挖完毕后按现场土质坚实状况进行必要沟底夯实解决及沟底整平。
（2）浇筑混凝土板基本应平直，灌溉过程中用平板振动器振捣，如需分段浇捣，应采用预留接头钢筋、毛面、刷浆等办法。浇注完毕后要做好养护。
（3）在底层应先砌砖，依照设计规定用砖包底层电缆管，再砌第二层，如此类推，逐级施工。
（4）管道敷设时应保证管道直顺，管道接缝处应设管枕，接口无错位，在管接口处采用混凝土现浇，提高接口强度。管与管之间管驳采用热熔或插接，导
管器试通合格。
（5） 敷设后多余电缆管应切除，并将切口打磨平滑。
施工要点

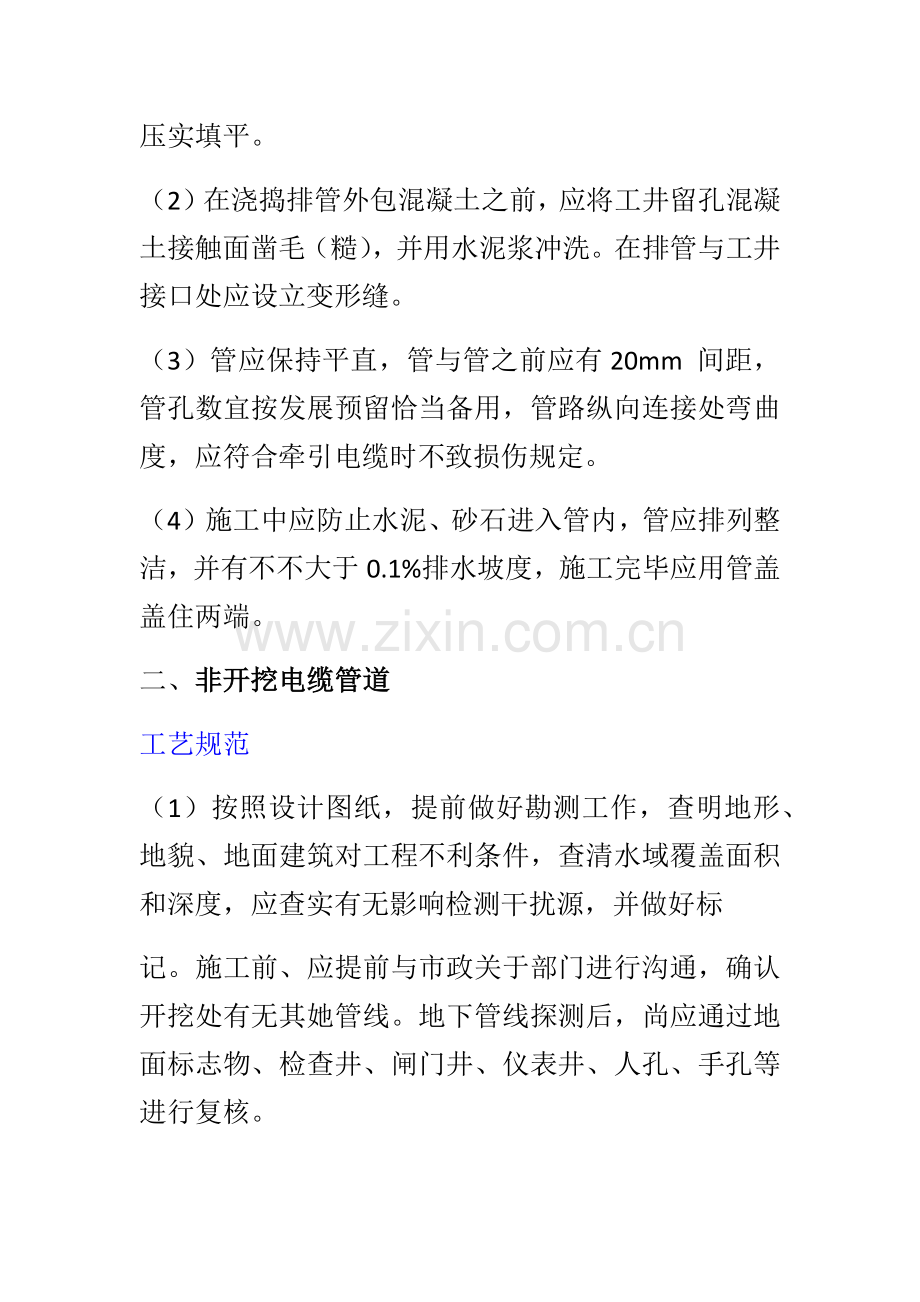

（1）管沟填碎石、石粉或粗砂垫层应控制好高度，并压实填平。
（2）在浇捣排管外包混凝土之前，应将工井留孔混凝土接触面凿毛（糙），并用水泥浆冲洗。在排管与工井接口处应设立变形缝。
（3）管应保持平直，管与管之前应有20mm 间距，管孔数宜按发展预留恰当备用，管路纵向连接处弯曲度，应符合牵引电缆时不致损伤规定。
（4）施工中应防止水泥、砂石进入管内，管应排列整洁，并有不不大于0.1%排水坡度，施工完毕应用管盖盖住两端。
二、非开挖电缆管道
工艺规范
（1）按照设计图纸，提前做好勘测工作，查明地形、地貌、地面建筑对工程不利条件，查清水域覆盖面积和深度，应查实有无影响检测干扰源，并做好标
记。施工前、应提前与市政关于部门进行沟通，确认开挖处有无其她管线。地下管线探测后，尚应通过地面标志物、检查井、闸门井、仪表井、人孔、手孔等进行复核。
（2）应选用对的合理入钻头和出钻点。
（3）导向孔施工应按设计钻孔轨迹进行导向施工，并做好导向孔施工记录。导向孔轨迹弯曲半径应满足电缆弯曲半径及施工机械钻进条件。
（4）铺设管线穿越公路、铁路、河流、地面建筑物时，最小覆土深度应符合关于专业规范规定。
施工要点
（1）入钻点宜设在行人车辆稀少且具备足够空间摆放设备处，出钻点则宜设立在可以摆放管材、以便拖管另一端。
（2）出入土角应依照设备机具性能、出入土点与被穿越障碍距离、管线埋设深度等选取，出入土角宜为8°～15°，并满足电缆进入工井时弯曲半径。
（3）钻进和回拖只容许钻杆顺时针旋转，以免钻杆松脱；钻杆分离过程中钻杆必要逆时针旋转，以免损坏螺纹。
（4）回拖铺管结束后，必要在回扩孔内压密注浆，固化泥浆配制及充填应满足关于工艺规定。
（5）管材间连接应采用热熔对接。热熔对接时，管材两端面刨平，用加热板加热，使塑管端面熔化，完毕管道连接。
三、接地装置施工、检修
1、接地沟开挖
工艺规范
（1）依照主接地网设计图纸对主接地网敷设位置、网格大小进行放线。
（2）接地沟深度应按照设计或规范规定进行开挖。
施工要点
接地沟宜按场地或分区域进行开挖。
2、 垂直接地体加工
工艺规范
（1）按照设计或规范规定长度进行垂直接地体加工。
（2）垂直接地体下端部切割为45～60°角。
施工要点
镀锌角钢作为垂直接地体时，其切割面，在埋设前需应采用水柏油或环氧富锌漆等进行防腐解决。
3、 垂直接地体安装
工艺规范
（1）按照设计图纸位置安装垂直接地体。
（2）垂直接地体上端埋入深度应满足设计或规范规定。
（3）安装结束后在上端敲击部位采用防腐解决。
施工要点
垂直接地体未埋入接地沟之前应在垂直接地体上焊接一段水平接地体，水平接地体宜预制成弧形或直角形。
4、 主接地网敷设、焊接
工艺规范
（1）接地体埋设深度应符合设计规定，当设计无规定期，不应不大于0.6m。
（2）主接地网连接方式应符合设计规定，普通采用焊接，焊接应牢固、无虚焊。对于接地材料为有色金属采用热制焊。
（3）钢接地体搭接应使用搭接焊。接地网敷设，焊接后在反腐层损坏焊痕外100mm 内再做防腐解决。
（4）裸铜绞线与铜排及铜棒接地体焊接应采用热熔焊办法。
（5）建筑物内接地网应采用暗敷方式，依照设计规定留有接地端子。
施工要点
（1）搭接长度和焊接方式应符合如下规定：
a.扁钢－扁钢：扁钢为其宽度2倍（且至少3个棱边焊接）。
b.圆钢－圆钢：圆钢为其直径6倍（接触部位两边焊接）。
c.扁钢－圆钢：搭接长度为圆钢直径6倍（接触部位两边焊接）。
d.在“十”字搭接处，应采用弥补搭接面局限性办法以满足上述规定。
（2）热熔焊详细规定：
a.相应焊接点模具规格应对的完好，焊接点导体和焊接模具清洁。
b.大接头焊接应预热模具，模具内热熔剂填充密实。
c.接头内导体应熔透。
d.铜焊接头表面光滑、无气泡，应用钢丝刷清除焊渣并涂刷防腐清漆。
5、预埋铁件接地连接
工艺规范
应用镀锌层完好扁钢进行接地，焊接应牢固可靠，无虚焊，搭接长度、截面应符合规范规定。多台配电设备应共用预埋型钢。
施工要点
预埋铁件应无断开点，普通应与主接地网有不少于3个独立接地点。
6、隐蔽工程验收及接地沟土回填
工艺规范
（1）接地网某一区域施工结束后，应及时进行回填土工作。
（2）在接地沟回填土前应通过验收，合格后方可进行回填工作。
（3）记录工作完毕状况和隐蔽工程签证。重要设备或接地装置接地隐蔽部位在验收时提供数码照片。
施工要点
（1）回填土内不得夹有石块和建筑垃圾。
（2）外取土壤不得有较强腐蚀性。
（3）回填土应分层夯实。
7、设备接地安装
工艺规范
（1）引上接地体与设备连接采用螺栓搭接，搭接面规定紧密，不得留有缝隙。
（2）设备接地测量、预制应能使引上接地体横平竖直、工艺美观。
（3）规定两点接地设备，两根引上接地体应与不同网格接地网或接地干线相连。
（4）每个电气设备接地应以单独接地引下线与接地网相连，不得在一种接地引上线上串接几种电气设备。
（5）接地电阻值应符合设计及技术原则规定。
施工要点
（1）设备接地高度一致，朝向应尽量一致。
（2）集中接地引上线应做一定标记，区别于主接地引上线。
（3）高、低压配电间门绞链处应采用软铜线进行加强接地，保证接地良好。
（4）电缆沟内支架焊接固定在通长扁钢上。
（5）箱变、环网单元、分支箱等主设备外壳应至少两点接地。
8、接地标记
工艺规范
（1）接地体黄绿漆间隔宽度一致，顺序一致。
（2）明敷接地垂直段离地面1.5m 范畴内采用黄绿漆标记。
施工要点
明敷接地在长度超过20m 时，可不所有进行接地标记。
