专用箱式变压器关键技术标准规范书.doc

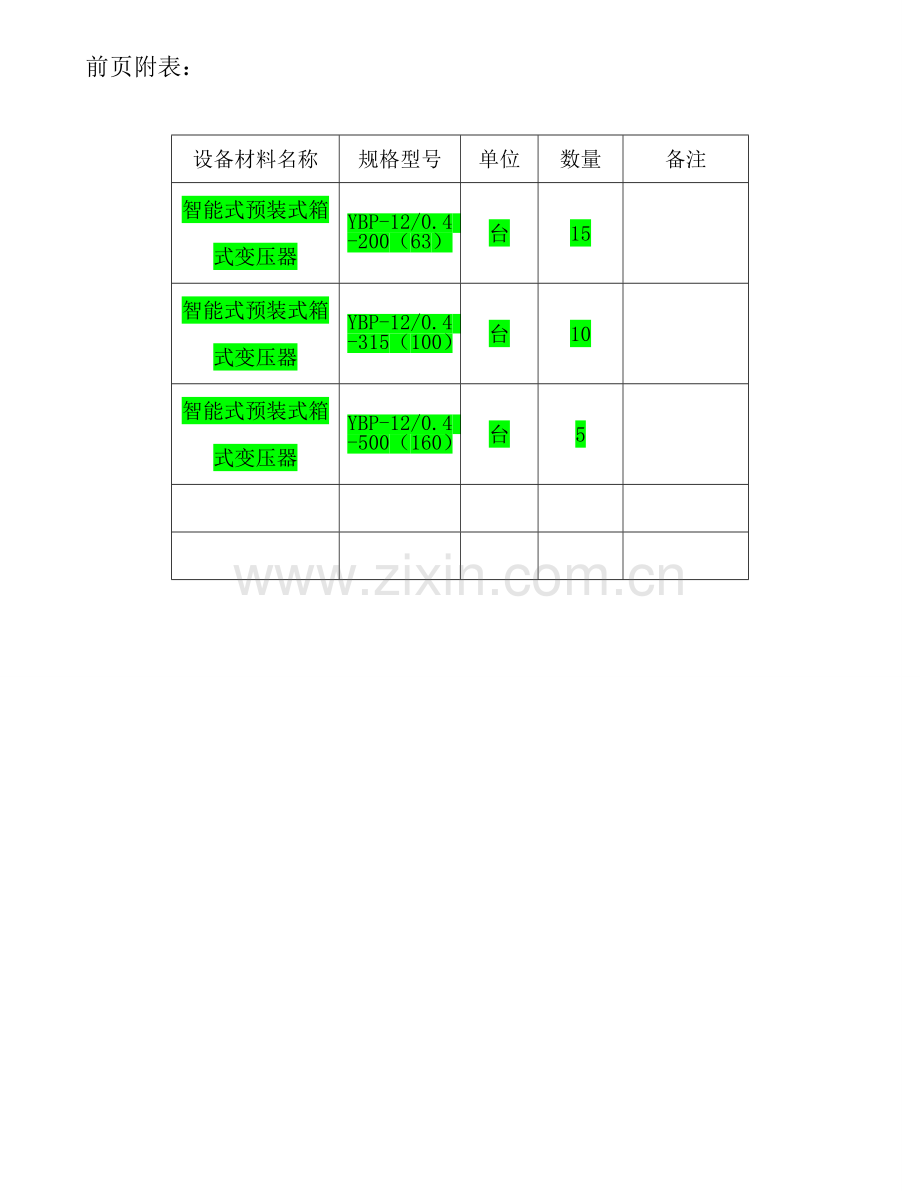

前页附表：

设备材料名称
规格型号
单位
数量
备注
智能式预装式箱式变压器
YBP-12/0.4 -200（63）
台
15

智能式预装式箱式变压器
YBP-12/0.4 -315（100）
台
10

智能式预装式箱式变压器
YBP-12/0.4 -500（160）
台
5

目 录

一、智能型箱式变压器技术规范 - 1 -
1. 适用范围 - 1 -
2. 实施标准 - 1-
3. 设备规范要求 - 2 -
4. 试验 - 8 -
5．文件 - 9 -
6．标志、包装、运输和保管 - 9 -
7．验收及检验 - 10 -

智能型箱式变压器技术规范
1. 适用范围
本技术规范适适用于 察右后旗农网改造升级工程10KV及以下工程智能型箱式变压器(以下简称“箱变”)招标通用订货技术规范，是相关设备通用订货协议技术条款。
2. 实施标准
GB/T 17467-1998 高压/低压预装式变电站
DL/T 537- 高压/低压预装箱式变电站选择导则
GB 1094.1～5-1996 电力变压器
GB 11022-1999 高压开关设备和控制设备标准共用技术要求
GB 3906- 3.6kV～40.5kV交流金属封闭开关设备和控制设备
GB 116926-1997 交流高压负荷开关—熔断器组合电器
DL/T 621-1997 交流电气装置接地
GB 7251.1- 低压成套开关设备第 1部分：型式试验和部分型式试验成套设备
GB/T 15576- 低压成套无功功率静态赔偿装置
供货方应使用最新颁布实施标准，在供货方同意时能够使用其它性能更高标准。行业标准中已对产品质量分等作出要求条款，供货方所提供产品性能应达成优等品标准。当以上标准中条款和本技术条件发生偏差时，应以本技术条件为准。
3. 设备规范要求
3．1设备名称：智能型箱式变压器
3．2设备规格型号：YBP-12/0.4 -200（63）；YBP-12/0.4 -315（100）
YBP-12/0.4 -500（160）
3. 3产品组成：高压室、变压器室、低压室。
3. 4设备关键功效
智能型箱式变压器适适用于10kV系统。要求实现“自动调容、自动调压、过流保护、分相分级级差1kvar精细化无功赔偿等功效”。配置GSM或GPRS通讯模块，经过注册手机及后台管理软件能够实“四遥”功效。
3.5对结构和功效基础要求：
3.5.1箱变采取防锈、防凝露、防涂贴深灰色环境保护型GRC水泥外壳。
3.5.2高压进线开关采取带接地开关及熔断器保护压气式负荷开关，变压器采取损耗水平S11级，支持自动调容和自动调压组合式变压器。
3.5.3低压部分采取多路塑壳断路器出线，预留三相电表、计量CT和数采终端安装位置。
3.5.4配置低压级差小于1kvar精细无功赔偿单元，分相分级赔偿方法。
3.5.5支持配电监测功效和GPRS方法无线“四遥”功效。
3．6关键技术参数
3.6.1 使用环境条件
3.6.1.1海拔高度： m
3.6.1.2环境温度： 上限:﹢45℃,下限:-35℃
3.6.1.3抗震能力: 地面水平加速度 0.3g，地面垂直加速度 0.15g，同时作用连续三个正弦波，安全系数1.67
3.6.1.4风压: ≤700Pa（相当于风速34m/s）
3.6.1.5污秽等级： III级
3.6.1.6覆冰厚度： ≤10mm
3.6.1.7照强度： 0.1W/cm2（风速0.5m/s）。
3.6.1.8相对湿度： 月平均最高相对湿度（25℃）：≤90%，日平均最高相对湿度（25℃）：≤95%。
3.6.2技术参数
表1
单元
项目名称
单位
参数
高
压
单
元
额定频率
Hz
50
额定电压
kV
10
最高工作电压
kV
12
短时耐受电流
kA
20(3s)
峰值耐受电流
kA
50
工频耐压
kV
42
雷电冲击耐压
kV
75
额定短路开断电流（限流熔断器）
kA
31.5
机械寿命
次

低
压
单
元
额定电压
kV
0.4
额定频率
Hz
50
主回路额定短时耐受电流
kA
50（1s）
分支路数
路
4～6
外
壳
防护等级

IP33D
噪声水平
dB
≤55
表2
额定容量(kVA)
额定电压(kV)
分接范围(%)
联结组标号
空载损耗(W)
负载损耗(W)
空载电流(%)
短路阻抗(%)
200(63)
12/0.4
±5
Dyn11
(Yyn0)
340(150)
2730(1040)
1.5(0.7)
4.0(4.0)
315(100)
480(200)
3830(1500)
1.4(0.7)
400(125)
570(240)
4520(1800)
1.3(0.5)
500(160)
680(280)
5410(2200)
1.2(0.5)
630(200)
810(340)
6200(2600)
1.1(0.3)
4.5(4.0)
注：括号内参数对应小容量时数据。
表3
额定容量（kVA）
精细赔偿
低压配
电出线
200(63)
60kvar
（分补1kvar×30级+共补15kvar×2级）
225A×4路
315(100)
400A×4路
400(125)
400A×4路
500(160)
150kvar
（分补1kvar×30级+共补20kvar×6级）
400A×6路
630(200)
400A×6路
3.6.3箱变基础功效要求
3.6.3.1 自动调压功效
箱变用组合式变压器配置调压开关，在电压波动时自动调整电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。调压分接范围为额定电压±5%。
3.6.3.2 自动调容功效
组合式变压器配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3.6.3.3 无功赔偿功效要求
1）箱变配置精细无功赔偿单元，赔偿容量中30kvar分为30路，级差1kvar，采取分相分级赔偿方法，可对三相不平衡负荷正确赔偿。
2）无功赔偿控制器预留6路扩容控制接口，赔偿所需容量大于30kvar部分，采取三相共补分级自动赔偿方法。
3）分相赔偿用电容投切开关应采取同时编码开关组，含有过零投切功效，投入无涌流，切除无弧光，投切无谐波污染。
4）无功赔偿控制器取样信号为三相电压、三相电流，依据电压、功率因数、无功功率综合判定自动赔偿，避免投切振荡和赔偿呆区。
3.6.3.7 GPRS/GSM无线“四遥”和配电监测
箱变应支持GPRS无线通讯，可将监测数据和运行状态实时远传给后台管理系统，支持GPRS方法遥控、遥信、遥调和调测“四遥”功效。
可经过后台管理系统查看电流、电压、功率因数、有功功率、无功功率等电网运行参数，远程修改投入、切除阈值及延时时间、过压/欠压值、电流互感器变比等参数。
3.6.4智能控制装置功效参数要求
3.6.4.1 过流、速断电流保护功效，保护整定值连续可调，配电故障时有效降低停电面积。
3.6.4.2 温升保护功效，当变压器油温达成设定值及以上时，负控开关保护跳闸，延长变压器使用寿命。
3.6.4.3 自动调容功效，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3.6.4.4 自动调压功效，在电压波动时自动调整电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
3.6.4.5 GSM/GPRS通讯，能够实现修改参数，变压器动作后随时上传状态，定时传输系统三相电压、电流、有功功率、无功功率及功率因数等信息。
3.6.4.6 设备因线路问题发生动作后，控制器要自动闭锁并发出报警信号。需在人工干预情况下，解除闭锁后才能自动运行。
3.6.4.7 智能控制器参数要求见下表
代号
意义
默认值
单位
备注
a
投门限
120
%
无功大于此门限时开始投入电容
b
切门限
30
%
功率因数超前且无功大于于此门限时开始切除电容，实际切门限Cb=目前电容器值*b
c
投切延时
60
S
满足条件时投切电容器延时
e
电压保护上限百分比
120
%
系统电压高于此值后不进行无功赔偿电容投入
f
电压保护下限百分比
80
%
系统电压低于此值后不进行无功赔偿电容投入
g
电压切除上限百分比
125
%
系统电压高于设置值时终端逐层切除投入电容，直到系统电压低于该值。
h
电压切除下限百分比
60
%
系统电压低于设置值时终端逐层切除投入电容，直到系统电压高于该值。
i
功率因数投门限
0.98

电容器投入时功率因数判定必需条件，线路实际功率因数低于该值时实施电容器投入。
j
不平衡调整门限
120
%
不平衡门限值，电流不平衡度大于此值时不调容到小容量。
k
电流切除
5
%
主回路电流低于变比值相对百分数后终端立即切除电容，使用于回路掉电后切除电容，试验时假如主回路没有接电流应将该值设置为0%。比如：电流变比是1000:1，电流切除设置1%。此时主回路电流小于1A将会切除投入电容。
l
自动调容到大容量门限
55
KVA
变压器输出功率大于此值时自动调到大容量状态
m
自动调容到小容量门限
40
KVA
变压器输出功率小于此值时自动调到小容量状态
n
调容延时
30
min
自动调容延时
o
升压门限
215
V
目前电压档位不在高位时电压低于此值终端发升压指令
p
降压门限
245
V
目前电压档位不在低位时电压高于此值时终端发降压指令。
q
升降压延时
30
min
自动调压延时
u
对应位是1手动模式，0自动模式
0

字节低四位分别代表电容器、调容、调压和负控。对应位为0时代表自动，1时为手动。比如：需要把调压调容设置为手动发送“u=6,”。
v
负荷开关过电流值
375
A
主回路电流大于此值时负荷开关分闸
w
负荷开关过电流延时值
600
S
主回路电流保护延时
x
电能表读表标准
00

最高位为0，广播地址为99，最高位为1广播地址为AA，低四位为0，波特率为1200,1为2400,2为4800,3为9600。
y
设备编号
1

z
赔偿方法选择
0

设置为0使用控制器内置赔偿，设置为1使用外置编码开关。
A
设备密码
1234

B
过压保护门限
280
V
任一相电压大于此值时负控开关在2s内分闸。修改时需大于等于电容器切除门限。
C
温度保护门限
90
℃

D
温度保护延时
10
S

F
过压保护延时
10
S

G
速断保护值
430
A

H
速断保护延时
9000
ms

I
电流不平衡保护判定
40
A
在不平衡度较大时电流小于此值时也许可调容到小容量。
J1
第一路电容器值
15
Kvar

J2
第二路电容器值
15
Kvar

…
…
…
…

J12
第十二路电容器值
5
Kvar

FH
负控开关合闸次数

自动累加不可修改
TR
调容开关合闸次数

自动累加不可修改
D1
档位1开关合闸次数

自动累加不可修改
D2
档位2开关合闸次数

自动累加不可修改
LA
总剩下电流动作门限值
500
mA

LB
第一路分支剩下电流动作门限值
300
mA

LC
第二路分支剩下电流动作门限值
300
mA

LD
第三路分支剩下电流动作门限值
300
mA

LE
总剩下电流动作时间值
300
mS
大于900mS不分闸只报警
LF
第一路分支剩下电流动作时间值
300
mS
大于900mS不分闸只报警
LG
第二路分支剩下电流动作时间值
300
mS
大于900mS不分闸只报警
LH
第三路分支剩下电流动作时间值
300
mS
大于900mS不分闸只报警
LI
总剩下电流突变电流动作值
300
mA

LJ
第一路分支剩下电流突变电流动作值
300
mA

LK
第二路分支剩下电流突变电流动作值
300
mA

LL
第三路分支剩下电流突变电流动作值
300
mA

M
强制手动模式
0

为1时为强制手动模式，只能经过控制器面板开关改变。

4. 试验
每台产品出厂前均须经严格检验，并应向用户提供出厂试验汇报，出厂试验应按以下项目和程序进行（试验方法和合格判定依据GB/T 17467第7章）
4.1主回路绝缘试验
4.2辅助回路和控制回路绝缘试验
4.3主回路电阻测量
4.4设计和外观检验
4.4.1接线正确性检验
4.4.2接地连续性试验
4.4.3功效试验
4.4.4现场装配后试验。
4.4.4.1箱变在现场组装后，应重做4.2～4.4试验。
4.4.4.2假如高压连接线绝缘试验事先在工厂做过，则不需要在现场反复。不过，假如箱变因为运输而部分分装后然后在现场组装，应重做4.1主回路绝缘试验。
5．文件
1）装箱单
2）产品合格证（出厂试验汇报）
3）产品使用说明书
4）关键元件说明书
5）电气接线图
6）协议要求其它附件
6．标志、包装、运输和保管
1）装置铭牌上要有名称、型号、厂名、编号；
2）装置包装满足运输要求，固定牢靠、避免碰撞、倒立。
3）储存地点应无有害气体及蒸汽，无易燃易爆及导电性介质。
7．验收及检验
7.1 订货方依据实际情况组织生产线上验收或到货验收或进行到货后抽检。
7.2 无偿提供必需指导安装、调试及培训服务。数量型号：见附表一
附表一
地域名称
材料名称
规格型号
单位
数量
特殊说明
