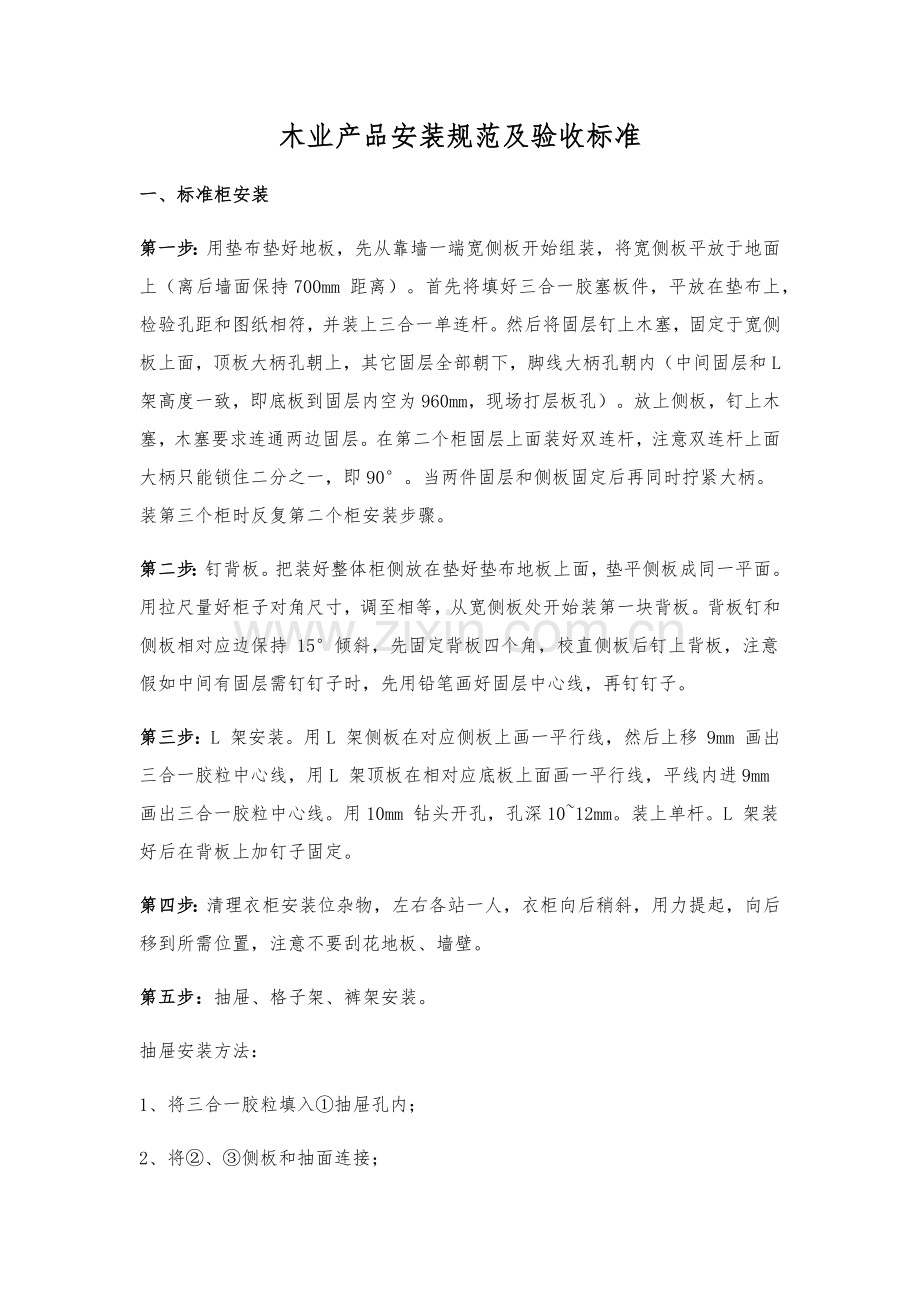

木业产品安装规范及验收标准一、标准柜安装 第一步：用垫布垫好地板，先从靠墙一端宽侧板开始组装，将宽侧板平放于地面上（离后墙面保持700mm 距离）。首先将填好三合一胶塞板件，平放在垫布上，检验孔距和图纸相符，并装上三合一单连杆。然后将固层钉上木塞，固定于宽侧板上面，顶板大柄孔朝上，其它固层全部朝下，脚线大柄孔朝内（中间固层和L 架高度一致，即底板到固层内空为960mm，现场打层板孔）。放上侧板，钉上木塞，木塞要求连通两边固层。在第二个柜固层上面装好双连杆，注意双连杆上面大柄只能锁住二分之一，即90。当两件固层和侧板固定后再同时拧紧大柄。装第三个柜时反复第二个柜安装步骤。 第二步：钉背板。把装好整体柜侧放在垫好垫布地板上面，垫平侧板成同一平面。用拉尺量好柜子对角尺寸，调至相等，从宽侧板处开始装第一块背板。背板钉和侧板相对应边保持 15倾斜，先固定背板四个角，校直侧板后钉上背板，注意假如中间有固层需钉钉子时，先用铅笔画好固层中心线，再钉钉子。 第三步：L 架安装。用L 架侧板在对应侧板上画一平行线，然后上移 9mm 画出三合一胶粒中心线，用L 架顶板在相对应底板上面画一平行线，平线内进9mm 画出三合一胶粒中心线。用10mm 钻头开孔，孔深1012mm。装上单杆。L 架装好后在背板上加钉子固定。 第四步：清理衣柜安装位杂物，左右各站一人，衣柜向后稍斜，用力提起，向后移到所需位置，注意不要刮花地板、墙壁。 第五步：抽屉、格子架、裤架安装。抽屉安装方法： 1、将三合一胶粒填入抽屉孔内； 2、将、侧板和抽面连接； 3、用3.5*40 螺丝将和、连接侧板和后板； 4、将背板插入、 槽内，用小铁钉固定在后板上面，安装内嵌式拉手（抽屉要求方正，保持 90角度）。 安装三节轨道： 轨道顶住抽面，平齐抽屉侧板底部，移动母轨固定子轨，螺丝装于子轨竖眼上，（此为可调位）。量出抽屉面板到轨道眼中心位距离再加 2mm 间隙，拆下母轨按量出数据在柜体侧板上用 90角尺画横切线，此横截线为母轨中心眼线。抽屉面板为入柱，所以再从柜体侧板外边内进19mm 画出竖切线，母轨平齐竖切线，中心眼平齐横切线，螺丝装于母轨横眼上（可调位）。抽屉装上后利用可调位进行调试，使抽屉面平，周围缝隙均匀。最终装固定螺丝在子轨横眼上、母轨竖眼上。以这类推安装下一个。如遇上满抽屉，一样原理也可从下往上依次安装，最上方抽屉固层可用 90角码固定。前提要求抽面平整，间隙均匀。抽屉间隙为2mm。 格子架： 和装抽屉三节轨一样装好三节轨道，量出侧板到轨道中心位距离加50mm 间隙，得出数据在柜身侧板上画横切线，安装母轨，进行调试、固定。格子架上侧板里上方固层保持50mm 间隙，目标为了方便取物。 裤架： 和格子架安装相同，不一样是裤架侧板离格子架面底部为20mm 间隙。保持20mm 内空也是为了方便使用。 第六步：衣通安装。 从顶部固层下移38mm 画横切线，侧板分中画竖切线，交叉点为衣通托上方第一个眼中心位。 第七步：推拉镜安装。 把三节轨道安装到推拉镜上，推拉镜高度通常在底固层往上1700mm，（有必需向用户问询要求高度）。在侧板上按要求高度用90 角尺画出轨道横切线。量出上下三节轨道中新眼之间平行距离，得出正确数据在侧板上用 90角尺画出下轨横切线。安装推拉镜上、下方母轨道，母轨道距离背板5mm，装上推拉镜。 第八步：旋转衣架安装。 按旋转衣架所表示图装好旋转衣架，放入柜体内， 品牌 商标朝外，前后左右分均匀，把旋转衣架底盘固定在底板上，拆掉顶盘上两颗螺丝，换上30mm 自贡螺丝，前后左右间距和下盘一致固定顶盘在背板上， 第九步：顶柜安装。1、先用顶柜宽侧板和实际高度作比较，把宽侧板校至和实际高度略低2-5mm 8 之间，在两宽侧板连接顶板面画出中侧板高度横切线，上移18mm 面出顶板位横切线。 2、以中侧板上眼为参考物，在顶板上相对应位置画好胶粒中心眼，画切线时，中侧板要平齐顶板背板位条边。切线要垂直于顶板，打好胶粒眼，装单连杆，连接中侧板。 3、顶板不见光面装 90角码，（两边连接宽侧板）宽侧板背板位平齐顶板后边，顶板平齐宽侧板上画出顶板位，用自贡螺丝固定 4、连接拉条：拉条两端装上90角码，连接同一中侧板上角码要错位，拉条平齐侧板底和背板边。拉条平放，18mm 厚度为钉背板边。 5、安装背板：调整好顶柜对角线，要求顶柜一定要制作标准，各角度为90 度，宽侧板、中侧板下方要在同一直线上，固定背板。6、安装顶线，在顶上装好角码，顶线下边平齐顶板下边，固定顶线，以两侧宽侧板为参考物，把多出顶线用刨子刨平刨直。 7、固定顶柜：比平顶柜和下柜相对应宽侧板、中侧板，用90角码固定在下柜固层上，顶柜中侧板要求分中则分中固定在顶固层上。 8、整个柜体安装完成后进行收口，制作对应收口板可用 502 胶水把收口板平齐宽侧板外边进行粘接。特殊空间制作对应收口板进行收口，打装饰玻璃胶。 柜体检验验收1柜体应保持出厂时状态，不得有碰伤、划伤、开裂和压痕等损伤现象。2柜体按扎位置应查对设计图纸要求进行，不得随意变换位置柜体表面应无毛刺或锤痕。采取贴面材料时，应粘贴平整牢靠，不脱胶，边角处不起翘。3柜体及门板要协调一致，上下柜保持水平4对门板进行全方面调整，确保门板上下、前后、左右整齐、缝隙均匀一致。5螺丝盖帽能盖到地方一定要盖到位。6现场切口部位必需封上封边带。7柜体靠墙部位出现缝隙时要补平，（依据缝隙大小用板条或玻璃胶）。8护脚板不能凹凸不平，应保持紧密。9吊柜墙壁固定螺丝应从里面向外打孔，以避免边缘崩裂。10胶水、铅笔线要清洁洁净。造型、结构和安装位置应符合设计要求。实木框架应采取榫头结构。橱柜表面应砂磨光滑，无毛刺或锤痕。采取贴面材料时，应粘贴平整牢靠，不脱胶，边角处不起翘。11柜子和柜子之间位差2.0MM12门板和门板之间位差2.0MM13柜体左右两侧靠墙之间距离10MM14立面垂直度2mm15对角线长度误差2mm16柜和柜之间错位、面和面之间错位公差应1.0MM17柜门和抽屉应安装牢靠，开关灵活，下口和底边下口位置平行，全部中缝宽度应一致。门和柜体、门和门相邻表面、抽屉和柜体、抽屉和门、抽屉和抽屉相邻表面相对位置差小于等于2mm。18柜体左右两侧面和墙面之间距离小于等于10mm。19相邻吊柜、地柜和高柜之间应使用柜体连接件紧固，柜和柜之间层错位、面错位公差小于等于1mm。20拉手应处于同一水平线上21拉开抽屉20mm左右，能自动关上，说明承重能力更强22现场柜体挖孔偏差不能超出5MM。二、标准门安装基础测量知识关键点1、 门洞测量木质门在设计、制作和安装前须对用户门洞进行测量。测量时需要以铺完地砖或地板后净地面为测量基准，若地面施工未完成，要预留出地面装修材料厚度。2、门洞宽度测量水平测量门洞左右距离，选择五个以上测量点进行测量，其中最小值（减门框调整余量）为门框外延尺寸；若五个点实测值误差大于20mm ，则应要求用户对洞口进行修整。3、门洞高度测量垂直测量门洞上下距离，选择三个以上测量点进行测量，其中最小值（减门框调整余量）为门框外延尺寸；公差为-5mm一l0mm ；若三个点实测值误差大于10mm，则应要求用户对洞口进行修整。4、门洞墙体厚度测量水平测量墙体厚度，选择五个以上测量点进行测量，其中最大值为墙体厚度，假如墙面需要装修，则门洞墙体厚度需附加装修材料厚度，公差为O 一5mm 范围内。5、安装前确实定安装前，应将安装方法、安装要求、工期等向用户说明并取得其认可。6、安装条件要求木门安装应在墙体湿作业硬化后和隐蔽工程、吊顶工程、墙面工程、水电工程完成后进行，当需要在湿作业前进行时，应采取保护方法。当产品抵达安装现场后，需对安装条件进行查对，是否符合以下要求。洞口墙体平面垂直度 2洞口墙体侧面垂直度 10洞口墙体水平度 5洞口地面水平度 2套板外形尺寸和安装洞口尺寸许可误差 5-20安装泡沫胶施工温度范围 10-25洞口墙体湿度25%注：1)若湿度25 % ，应在安装鲜上做好防潮隔离层应按产品安装次序进行拆包，并清点全部产品及配件实物和数量是否和协议相符。产品现场放置要求门扇、门套（框）应在室内用垫板垫平叠放，门套和门扇分开叠放，严禁斜放和在门扇及其它材料上堆放重物，注意防潮；- 严禁和酸碱物一起存放，室内应清洁、干燥、通风；一存放在设有靠架室内并和热源隔开，以免受热变形。安装技术要求1）门套(框)安装 项目 许可偏差 检验方法门套内径高度和宽度 + 3.0 + 1.5 用钢尺检验门套和扇截口及门套线结合处高低差 1.0 用钢直尺和塞尺检验门套正、侧面安装垂直度 1.0 用1 米垂直检测尺检验门套和扇、扇和扇接缝高低差 1.0 用钢直尺和塞尺检验错口缝、平口缝 + 2.0 +4.0 塞尺检验直角门套线中立套线和横套线上口水平误差 立套线上口高出横套线上口1-2mm 直角套线立套线和横套线平面误差 立套线平面高出横套线平面2 一3mm 直角门套线中套线和套线之间缝隙 0.5mm 直角门套线中门套线和门套之间插槽缝 0.2mm 45角门套线 套线接缝处要严密、平整无错台 2 ）门套和墙体固定- 采取后塞口施工工序，洞口和门框间安装缝隙为12nun - 20nun ; - 墙洞上存在腻子灰应铲掉，利于发泡胶和墙体粘接；-在厨房、卫生间、地下室等湿度比较大房间，门套和地面严禁直接接触地面，需要留2 一3 mm） 空隙，然后打玻璃胶进行密封，以免产品受到潮湿而变形；若门套等需要锯部件下口，锯后端面一定要涂刷防水渗透剂，预防潮湿气浸人；- 门套内径高度和宽度、门套和扇截口及门套线结合处高低差、门套正面和侧面安装垂直度、门套和扇、扇和扇接缝高低差应符合要求。3）门套线（门贴脸 安装- 安装门套线前，应先将套板槽口里面异物清理洁净，清理时注意槽口边角不能破坏，然后将门套线装人门套（框）开槽内；-在门套线和墙面接触部位均匀涂防水胶，使门套线和墙体牢靠结合，如防水胶外露，应立即去除；- 固定在套板上套线尽可能紧靠墙体；因墙体不垂直或厚度不均造成门套线和墙体有缝隙，缝隙需用密封胶收口；- 门套线安装许可值应符合要求。4)门扇安装- 打开对应门扇包装，检验门扇尺寸、颜色、开启方向是否符合生产任务书要求尺寸、颜色、开启方向。需要安装五金是否齐全，各部位是否有磕碰、压痕、划伤和错包现象；- 分清门扇上下口，门扇不要接触地面；- 调整合页为最好状态，确保门扇开启轻松、无摩擦声，开关灵活自如，门扇平整、垂直；门扇关严后密封条结合紧密，不摆动；- 检验门套和扇截口及门套线结合处高低差；门扇和门框、扇和扇接缝高低差、门扇和上框、侧框、地面间留缝是否要求。木质门安装留缝限值和检验方法项目 留缝限值 检验方法门扇和上框间留缝 3.0 4.0 用塞尺检验门扇和侧框间留缝 3.0 4.0 用塞尺检验门扇和地面间留缝 6.0 8.0 用塞尺检验5)五金件安装- 在门扇上开合页槽，需注意开启方向，合页槽大小依据合页在门扇侧边上所占位置而定，在操作过程中不得损伤门扇及门套表面部位油漆。- 依据提供锁安装到对应位置，锁具装完后检验门扇、门锁开关是否灵活，有没有抖动现象，如有需立即调整锁具位置。- 门吸安装坚实牢靠，不可有松动；-拉手安装应垂直，无倾斜现象，合页安装牢靠。6)清理现场-清洁已装好门套、门扇；- 将现场清洁洁净。7)验收7.1 木质门安装许可偏差木质门安装许可偏差应符合表中要求。7.2 趟门上下高度保持同一水平，推拉顺畅、自然平稳无异常声音，上下导轨定位正确和顶部、侧板边缘对齐，靠侧板处无显著缝位。 7.3 门板安装稳固，开启灵活顺畅，旋转触感无折动和响声。拉手和铰链开孔位置无嘣缺口现象。 7.4 门板和阻尼器接触自然，关上门板和阻尼器接触时，有平稳收缩性。 7.5 拉手安装工整对称，整体门板线条平直，门板之间缝位左右小于2mm，上下小于3mm。 1.5 门板/抽面表面无刮花擦伤现象，整体门板/抽面颜色无显著色差。7.6 验收结束后，请用户签字确定并向用户介绍其保养方法三、 轻轨推拉门安装 、上轨道钻4mm 眼，眼距在500-800mm 之间，不要太密，再用 8mm 钻头打出自贡螺丝头位，但不能打透，比齐两边宽侧板把上轨固定在顶板上。 、下轨贴好双面胶，装入定位器。以宽侧板为参考物， 型隐型框从侧板外边内进8mm， 型竖框内进10mm，按对应内进位置粘好下轨。、贴防尘条：轻轨门和两侧板间各贴一条防尘条，第一条轨门和门之间贴一条防尘条，第一条轨和第二条轨门和门重合间贴防尘条，余下用螺丝装饰片，底轮位置防尘条先不粘住，（待调整好轻轨门以后再粘住）。、安装轻轨门，先装第二条轨（由内到外依次安装）。 、调整下轨道定位器，调至最好位置，调整轻轨门底轮使移门竖框和侧板密封，第一条轨移门和第二条轨移门竖框重合，粘好底轮位置防尘条、螺孔装饰片。3、有掩门顶柜安装 、顶柜安装如上所述，有掩门顶柜一定要求柜体方正，各角度要求直角，只有在这个前提下才能装好掩门。有掩门顶柜不一样是顶线安装，掩门盖住顶板16mm，留2mm 间隙，顶板可起止停定位作用，掩门不会关过头。 、掩门有三种规格门铰，有入柱、半盖、全盖。假如掩门为同一尺寸，顶柜超出两块中侧板情况下，顶柜拉条尺寸一定不一样，也就是顶柜内空尺寸不一样，要分清楚再安装。反之，顶柜超出两块中侧板，拉条尺寸一样话，掩门大小一定不一样。安装有掩门顶柜一定要先检验清楚，确定后再安装。假如顶柜只有一块中侧板，则不存在这现象，这关键是因为门铰规格不用决定，掩门之间间隙为2mm，通常情况下我们取掩门规格一致，拉条尺寸有长短。、顶柜安装标准后，固定在标准柜上，开始安装掩门，掩门上下间隙也是 2mm。顶柜两外侧板掩门门铰是入柱，只有一组顶柜其它门为半盖，两组顶柜以上，两组顶柜连接两边掩门为全盖。调好掩门上下左右之间间隙，安装好掩门拉手。 柜体竖装，在特殊工作空间才采取竖装，竖装要求必备短十字、一字螺丝刀。跟卧装一样，从宽侧板开始安装，大柄要求不见光，从后脚线处安装下固层，后脚线在柜体安装完成后用 90角码内进 25mm 固定。其它安装事项和卧装一样，但要注意一点，在两侧不见光、无顶柜前提下，要考虑到安装人员安装完背板后怎样出来问题，通常把装有抽屉背板在抽屉上方固层中心处切断，安装人员安装完背板后从这里出来，最终用双面胶、502 把抽屉后背板安装好。 连接件对应钻头： 大柄15mm ，木塞、连杆8mm 胶粒10mm 层板粒6mm 四、吊顶 平顶：造型顶 1.平顶安装要求安装顶板时，要用结构胶和顶部基材连接顶班和顶板之间结缝要平整，工艺缝要均匀，顶线和墙板、顶班要无缝对接，转角角度连接处要无缝对接造型顶安装要求 事先检验顶造型基材强度是否能够承重你所安装上去实木板重量，排除安全隐患，再按安装要求安装，顶部平面必需用结构胶安装。密拼缝要板和板之间保持同一平面。工艺缝密拼，要确保工艺缝均匀流畅。线条要无缝对接，45度对接要平整，线型要对齐，保持线型流畅。五、墙板安装要求 1、垂二平三：（标准术语）高度在2.5米以内，垂直度不能误差到2毫米，宽度在3米以内，水平误差不能大于3毫米。注：安装时，以现场实际尺寸和图纸尺寸相吻合是，才能按要求安装。技术交底为：竖线要垂直，平板和线条之间距离要上下相同，两边因墙实际尺寸和实物有偏差，以均分为准，保持两边对称。（注：在墙板造型线上不能安装开关、插座和其它弱、智电源，在造型线上任何位置，全部应请示工长及现场责任人，协商将电源移开）2、安装师傅在安装过程中，用气钉枪固定实物钉眼，立即修复掉，以免给用户留下不好印象，让用户第一时间对我们产品失去信心。假如在运输过程中，给产品造成损伤，安装师傅第一时间要将这个信息反应到安装部责任人那里，将其受损货送回厂里，修复好以后，送到现场安装，确保给用户保质保量完成。3、安装师傅家眷要做好现场卫生、修补、传输、辅助工作，让工作进度顺利进行，也处理了安装时后顾之忧，让安装师傅放心工作。4、经过修复后地方，要在一米地方那个看不见修复痕迹，打胶处理地方，胶要线形一致，光滑平整，视角流畅。在墙和套线、脚线、衣柜罗马柱、顶线交汇处、应用玻璃胶收口，因为玻璃带有缓冲作用，假如是变形或收缩，胶能起到稳固作用。
