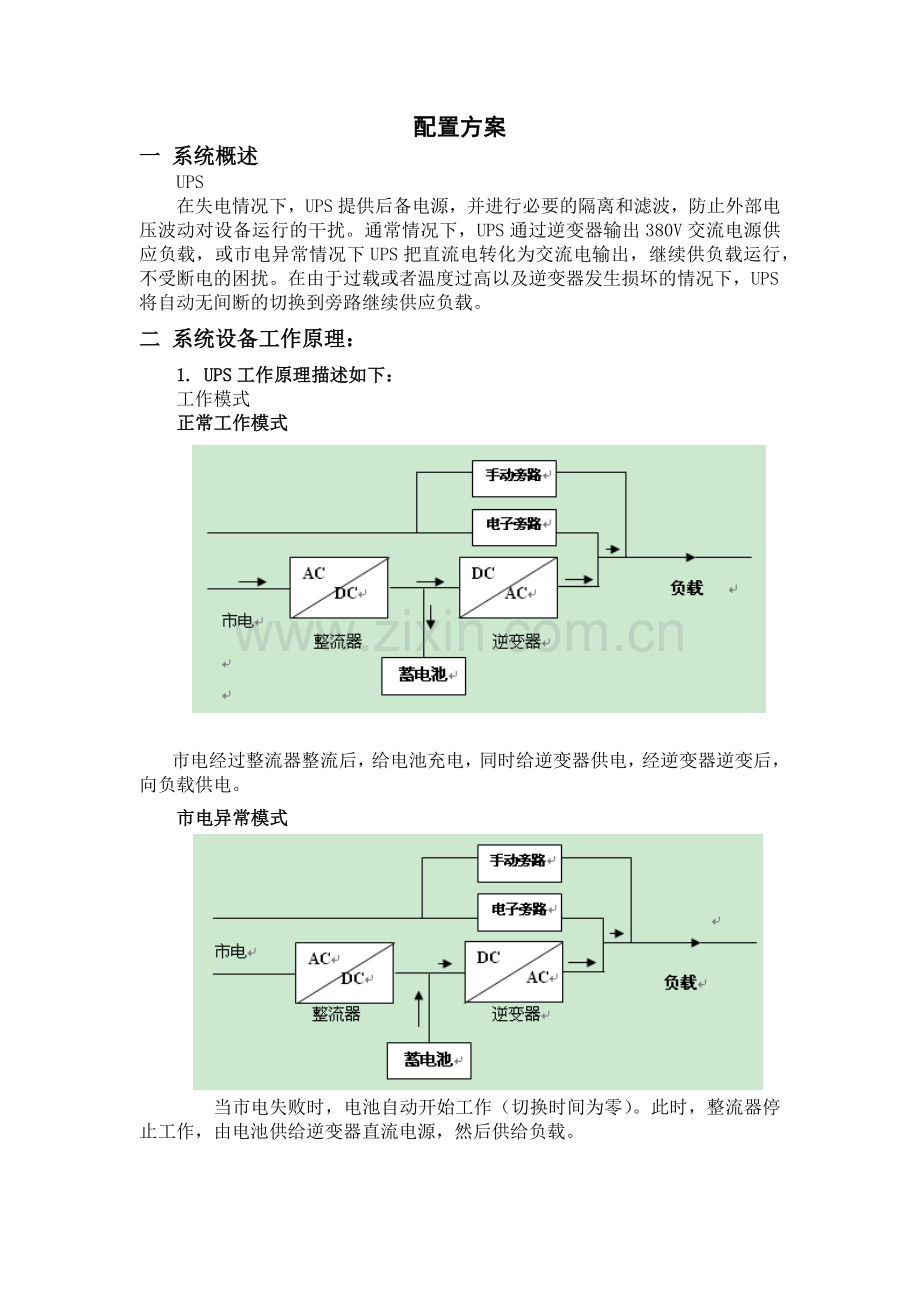

机房UPS系统方案.doc_第1页
第1页 / 共5页

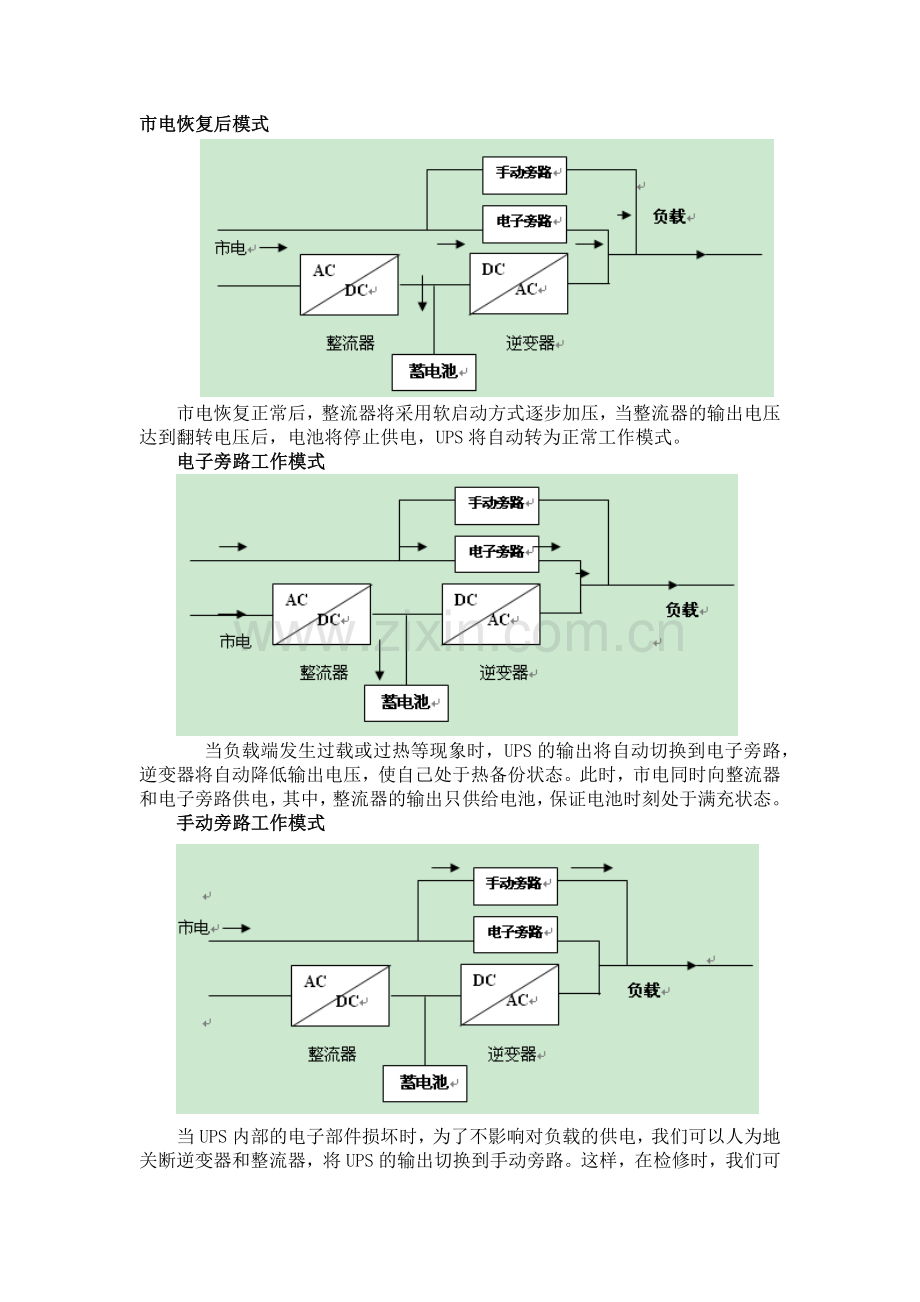

机房UPS系统方案.doc_第2页
第2页 / 共5页
机房UPS系统方案.doc_第3页
第3页 / 共5页
机房UPS系统方案.doc_第4页
第4页 / 共5页
机房UPS系统方案.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、配置方案一 系统概述UPS在失电情况下,UPS提供后备电源,并进行必要的隔离和滤波,防止外部电压波动对设备运行的干扰。通常情况下,UPS通过逆变器输出380V交流电源供应负载,或市电异常情况下UPS把直流电转化为交流电输出,继续供负载运行,不受断电的困扰。在由于过载或者温度过高以及逆变器发生损坏的情况下,UPS将自动无间断的切换到旁路继续供应负载。二 系统设备工作原理:1. UPS工作原理描述如下:工作模式正常工作模式 市电经过整流器整流后,给电池充电,同时给逆变器供电,经逆变器逆变后,向负载供电。市电异常模式 当市电失败时,电池自动开始工作(切换时间为零)。此时,整流器停止工作,由电池供给逆

2、变器直流电源,然后供给负载。市电恢复后模式市电恢复正常后,整流器将采用软启动方式逐步加压,当整流器的输出电压达到翻转电压后,电池将停止供电,UPS将自动转为正常工作模式。电子旁路工作模式当负载端发生过载或过热等现象时,UPS的输出将自动切换到电子旁路,逆变器将自动降低输出电压,使自己处于热备份状态。此时,市电同时向整流器和电子旁路供电,其中,整流器的输出只供给电池,保证电池时刻处于满充状态。手动旁路工作模式当UPS内部的电子部件损坏时,为了不影响对负载的供电,我们可以人为地关断逆变器和整流器,将UPS的输出切换到手动旁路。这样,在检修时,我们可以实现对负载的不中断供电。三 特点1. UPSLa

3、nPro系列为中大功率智能在线式UPS,容量从3KVA到40KVA,有单进单出,三进单出。三进三出等多种配电方式。该系列产品全部采用高频、全数字化智能控制技术、输出功率大、体积小、噪音低、安装操作简便、安全可靠、外观简洁,特别适合于大型网络、工作站、计算中心及工业设备使用。、输入性能1) 采用有源可控整流方式,适应极宽的输入电压范围。2) 双窗口频率跟踪性能,并可设置频率跟踪速度及精度,跟踪范围45-66Hz。在电压长期偏低、偏高等恶劣环境下或带发电机时,均能保证输出电压及频率的稳定。3) 输入缓启动功能可避免开机时对电网的冲击。、输出性能1) 采用功率管IGBT,和SPWM全桥逆变技术,保证

4、纯正弦波输出,与同类型UPS相比带各类负载失真度最小。2) LanPro4033 UPS良好的输出控制技术允许用户三相负载100%不平衡。例如:三相中一相负载100%,而另两相不带任何负载。3) 高达5:1的输出峰值因素,克服了一般UPS接非线性负载时冲击电流太大而易造成过载保护或逆变器损坏的缺点。4) 可带载开机、周全保护性能1) 具有完善的过热、过载、短路等保护功能,保证UPS不致因为偶然性的使用不当和其它因素造成损坏,而且当故障解除后会自动恢复正常输出供电。2) 旁路可设置开启或禁止,防止旁路电压或频率不稳定而引起的限制,对接发电机特别有用。3) 独特的电池管理功能更为电池提供了全面的保

5、护。智能型的电池充放电电压保护点可根据环境温度、负载情况自动调整;定时的电池自检能准确及时了解电池状态,避免了电池故障而引起UPS故障,最大限度保障备用时间及电池寿命;可设置无负载自动关机功能,可防止不必要的电池放电及电池的深度放电。4) 输入、输出接线错误检测,有效防止接线错误所引起的UPS故障。5) 完善的自检系统。在每一次开机时都会对UPS各关键部件进行性能检测,甚至电容的容值变化也能检测出来。、使用方便性1) 采用智能数字化控制软件,配合16*2宽屏液晶显示器,通过2个选择健及1个确认键即可了解UPS各项运行参数,并可进行多项功能设置、参数设置,真正做到人机对话功能。2) 开机程序简单

6、,无特别顺序要求。3) 任意长延时扩展,使用十分方便。4) 直流启动功能,相当于发电机的功能。配有紧急关闭接口,可接驳自动环境检测系统,当环境异常(如火警)时,能将UPS立即关机,保障安全。手动旁路开关在UPS检修时,可保证负载不间断工作,由市电提供。特点:在线式结构优点:最大程度的保证计算机运行的安全,使计算机不会因市电干扰而损坏。特点:LCD显示优点:直观的输入电压,负载,电池供电,状态和报警设置信息。特点:极宽的交流输入电压范围优点:在您的计算机不受干扰的前提下,尽可能少的使用UPS电池,其它UPS可能早已转到电池供电并已关闭。特点:极宽的输入交流频率范围:45-65Hz优点:UPS也可

7、当作稳频器,不会转到电池供电。同时适合于接发电机的长延时系统。特点:极高的峰值因数:5:1优点:使LanPro系列UPS特别适合计算机负载,不必超容量订购UPS。特点:自动旁路开关优点:由于大冲击电流或过载转换到旁路时无切换时间。特点:电池冷启动优点:即使在无市电时也能开启机器。特点:自动电池测试优点:您将被告知电池是否需要更换以保证数据不被丢失。如果没有这项功能您可能会在一次市电故障中丢失重要数据。特点:极低的电磁干扰优点:LanPro系列UPS可放置于计算机或操作者旁边。特点:UPS远程关闭(可设置)优点:使操作更方便。特点:计算机编程关闭(可设置)优点: 按时关闭和开启系统防止工作时间以

8、外的非法登录,同时保证一到工作 时间系统就开启和提供服务器的远程监控。特点:无负载关机(可设置)优点:负载检测防止不必要的电池放电。当市电故障且负载关闭时,UPS将自动关闭。特点:RS232,SNMP兼容通讯接口优点:通过网络使用符合SNMP协议的PowerFLAG软件,监控和管理UPS。不需要SNMP卡或硬件盒。特点:电源管理优点:PowerFLAG监控软件正确安装后,可检测UPS的运行和记录电源故障。特点:体轻小、重量轻优点:占地面积小,易于搬运。特点:过载,短路和过热保护优点:保证机器不被误操作损坏。特点:高效率优点:低发热,节省能量。特点:旁路允许禁止(可设置)优点:如果您不想转换到旁路,如市电非常不稳定或机器用作频率转换器时,旁路能被禁止。四 技术参数:见附件一
