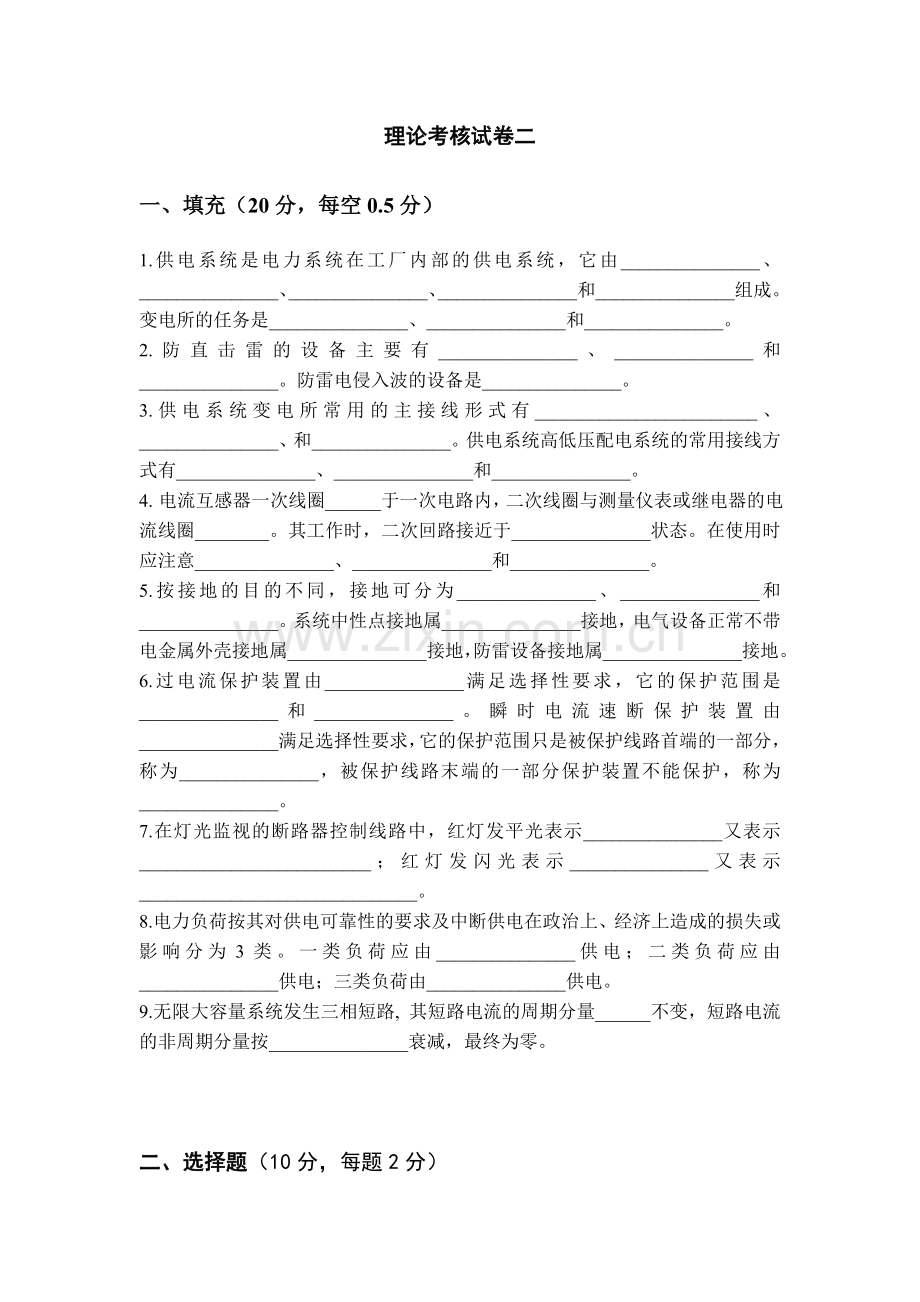

智能供配电技术理论测试二.doc

理论考核试卷二

一、填充（20分，每空0.5分）
1.供电系统是电力系统在工厂内部的供电系统，它由_______________、_______________、_______________、_______________和_______________组成。变电所的任务是_______________、_______________和_______________。
2.防直击雷的设备主要有_______________、_______________和_______________。防雷电侵入波的设备是_______________。
3.供电系统变电所常用的主接线形式有________________________、_______________、和_______________。供电系统高低压配电系统的常用接线方式有_______________、_______________和_______________。
4. 电流互感器一次线圈______于一次电路内，二次线圈与测量仪表或继电器的电流线圈________。其工作时，二次回路接近于_______________状态。在使用时应注意_______________、_______________和_______________。
5.按接地的目的不同，接地可分为_______________、_______________和_______________。系统中性点接地属_______________接地，电气设备正常不带电金属外壳接地属_______________接地，防雷设备接地属_______________接地。
6.过电流保护装置由_______________满足选择性要求，它的保护范围是_______________和_______________。瞬时电流速断保护装置由_______________满足选择性要求，它的保护范围只是被保护线路首端的一部分，称为_______________，被保护线路末端的一部分保护装置不能保护，称为_______________。
7.在灯光监视的断路器控制线路中，红灯发平光表示_______________又表示_________________________；红灯发闪光表示_______________又表示______________________________。
8.电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为3类。一类负荷应由_______________供电；二类负荷应由_______________供电；三类负荷由_______________供电。
9.无限大容量系统发生三相短路, 其短路电流的周期分量______不变，短路电流的非周期分量按_______________衰减，最终为零。

二、选择题（10分，每题2分）
1.以三类负荷为主的某机械厂，经技术经济比较总降变电所选用二台主变，其总降变电所主接线应选用（ ）。
A 一次侧单母线不分段接线，二次侧单母线分段接线
B 一次侧单母线分段接线，二次侧单母线分段接线
C 一次侧线路-变压器组接线，二次侧单母线不分段接线
D 一次侧桥式接线，二次侧单母线分段接线
2.380V线路用熔断器作短路保护，已知线路最大工作电流44A，线路导线允许电流48A，（导线短时过载系数1.5），上级熔断器熔体额定电流100A，现选择熔断器额定电流80A，熔体额定电流应选（熔体额定电流规格100，80，60，50，40.，30A）（ ）。
A 30A B 40A C 50A D 60A
3.某车间起重机的额定容量为48.6kW，暂载率ε=60%，该起重机的设备容量为（ ）。
A 48.6kW B 59.53kW C 75.29kW D 37.64kW
4.某元件电抗在基准容量Sd和基准电压Ud下的标幺值电抗为X*，若基准电压不变，基准容量扩大n倍，其标幺值电抗为（ ）。
A X* B X*/n C nX* D n2X*
5. 备用电源自动投入装置允许动作次数是（ ）。
A 没有限制 B 3次 C 2次 D 1次

三、计算题
1.根据图示变压器1T、线路2WL和4WL的额定电压，确定发电机G、变压器2T和3T、线路1WL和3WL的额定电压。（10分）

2.某用户全年耗电量为有功电度800万度，无功电度700万度，三班制连续生产，试求：（1）该用户的平均有功功率，平均无功功率；（2）该用户的平均功率因数;（3）若将功率因数补偿到0.95，采用固定补偿, 应装BW-10.5-16-1型电容器多少个？（14分）

3.计算图示供电系统的电压损失，已知LJ-95：R0=0.34Ω/km，X0=0.36Ω/km；LJ-50：R0=0.64Ω/km，X0=0.38Ω/km 。（7分）

4.试求图示无限大容量供电系统K点发生三相短路时的短路电流、冲击短路电流和短路容量及流经变压器2T高压侧的短路电流。（15分）
