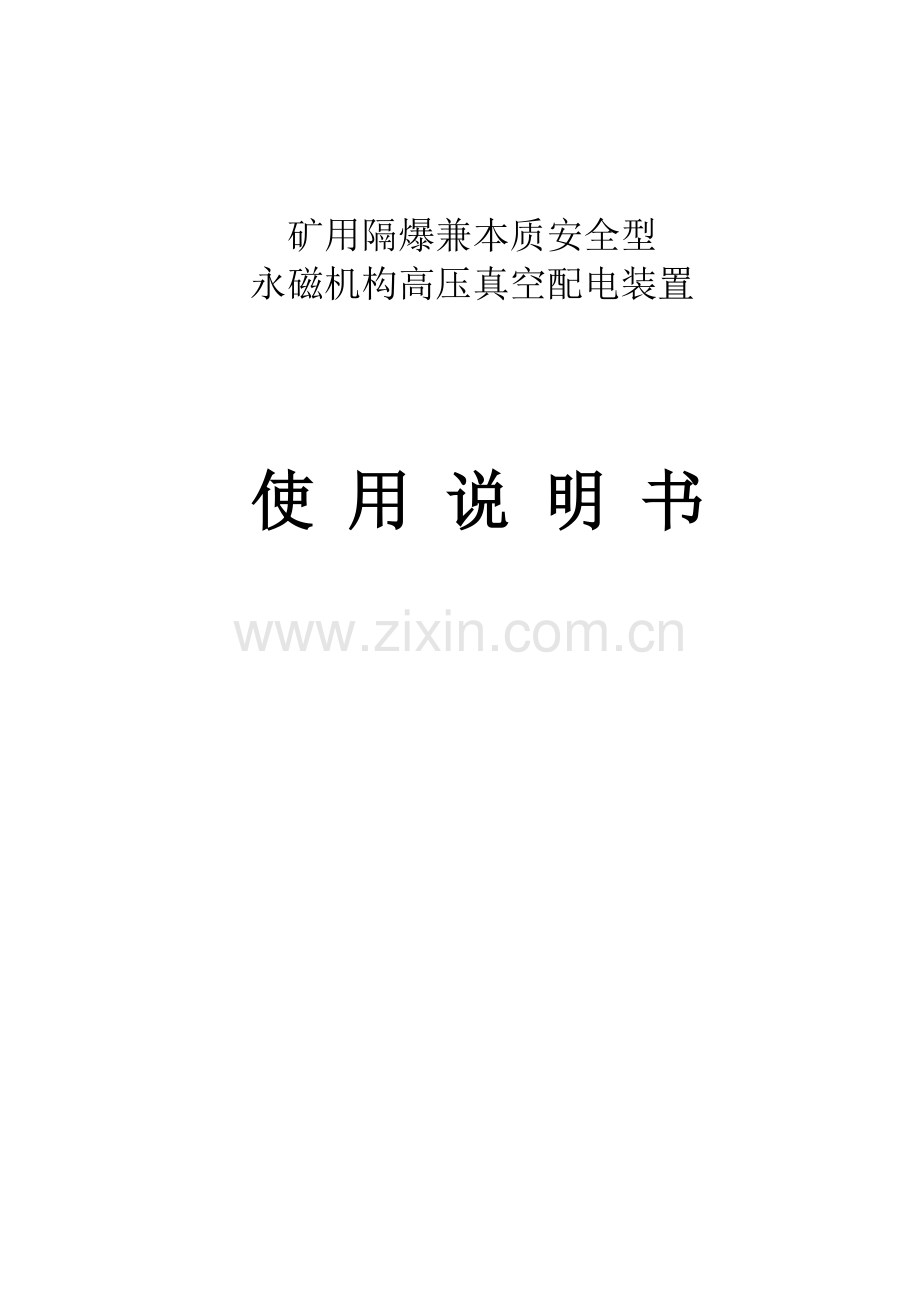

矿用隔爆兼本质安全型
永磁机构高压真空配电装置

使 用 说 明 书

1.产品用途和功效
本配电装置适适用于含有爆炸性危险气体（甲烷混合物）煤矿井下，对额定电压l0kV 或6 kV ，额定频率50Hz ，额定电流50A ～1250A 三相交流中性点不直接接地供电系统中作为电能接收和分配，电机及其它电气设备起动、控制和保护开关设备，其隔爆性能和电气性能符合国家标准和行业标准要求。产品以PLC为控制和保护关键，含有过载、短路、漏电、绝缘监视、过电压、欠电压等保护功效。
2. 型号、防爆型式及实施标准
2.1型号
P J G ----- □ / 10(6) Y
永磁机构

额定工作电压（kV）
额定工作电流（A）
高压
隔爆兼本质安全型
配电装置
2.2 防爆型式矿用隔爆型，隔爆标志为“Exd[ib]IMb”。
2.3 实施标准 GB 3836- ;JB8739-1998；
3.技术参数
3.1 基础参数
型 号
额定电压 kV
额定电流 A
频率 Hz
工作制
PJG-50/10Y
10
50
50
8小时
PJG-100/10Y
100
PJG-160/10Y
160
PJG-200/10Y
200
PJG-315/10Y
315
PJG-400/10Y
400
PJG-500/10Y
500
PJG-630/10Y
630
PJG-50/6Y
6
50
PJG-100/6Y
100
PJG-160/6Y
160
PJG-200/6Y
200
PJG-315/6Y
315
PJG-400/6Y
400
PJG-500/6Y
500
PJG-630/6Y
630

3.1.1 额定短路开断电流：12.5kA；
3.1.2 额定峰值耐受电流：31.5kA；
3.1.3 额定短路连续时间：2s；
3.1.4 配电装置短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次 .
3.2 配用高压永磁断路器参数：
■分闸时间：≤100ms;
■平均分闸速度： 0.8-1.2 m/s;
■平均合闸速度：0.6ms-1.0 m/s;
■触头开距：9士1mm;
■超行程：3+1mm ；
■主回路电阻≤800μΩ
■合闸时触头弹跳时间：≤3.5ms；
■触头合闸及分闸不一样期性：≤2 ms
■绝缘水平：按JB8739-1998第5.2.2条表2系列I要求进行.
4．产品工作条件
l 海拔高度不超出米；
l 环境温度0℃～+40℃；
l 空气相对湿度小于95%（+25℃）；
l 在无强烈震动和冲击振动地方；
l 和垂直面安装倾斜度不超出15°；
l 含有沼气和煤尘空气中，但无足以腐蚀金属和破坏绝缘气体和蒸气；
l 无滴水或水浸地方；
l 污染等级：3级；
l 安装类别：Ⅲ 类。
5. 设备关键特点
5.1 产品控制和保护系统以PLC为关键，直接采集现场交流模量，交流信号无需转换直接参与运算，降低了中间转换步骤误差，控制和保护精度大大提升，含有保护精度高，反应速度快和高可靠性特点。
5.2 人机界面采取液晶文本显示界面 , 下列式菜单，人机交互对话, 操作直观简便。经过前
门按钮键来实现人机对话操作，实现设备参数设置、修改、校准、查询等可视化操作。
5.3 运行时实时显示目前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、总/分开关、运行状态（合/分闸）、温度及故障信息，显示信息极为丰富。
5.4机芯结构为小车推拉式，有一套可靠机械和电气闭锁装置，机芯和动力连接采取插接式， 插接牢靠，装配和拆卸简单方便。
5.5设备含有电气合闸和电气分闸功效，和手动合闸和手动分闸功效。
6.设备动作及保护特征
产品控制和保护系统以PLC为关键，直接采集现场交流模量，交流信号无需转换直接参与运算，降低了中间转换步骤误差，控制和保护精度大大提升，含有保护精度高，反应速度快和高可靠性特点。产品含有过载、短路、漏电、绝缘监视、过电压、欠电压等保护功效，其动作特征以下：
6.1 漏电保护为零序电流型，整定值见表4 . 表4
零序电流分档（A）
动做时间分档（S）
误差值（％）
0 . 5 、1 、2 、3 、4 、5 、6 、8
0 . 1 、0 . 5 、l 、1 . 5 、2 、3 、3 . 5
±8％
6.2 过载保护动作值按电流互感器二次额定电流值（5A ）0 . 2 、0 . 3 、0 . 4 、0 . 5 、0 . 6 、0 . 7 、0．8 、1 . 0 倍整定，整定值误差不超出士10 % ，其过流延时动作时间分挡为0 . 1S 、0 . 5S 、1 . 0S 、1 . 5S, 其反时限特征符合表5 要求.
表5
试验电流A
电流整定值A
1.05
1.2
1.5
2
6
延时动做时间S
∞
＜120
＜60
＜20
可返回时间＞8
状态
从冷态开始
从热态开始
从冷态开始
6.3 绝缘监视保护见表6 . 表6
保护工作状态
可靠动做
许可动做
不许可动做
监视线和地线之间回路电阻Rk kΩ
＞1.5
0.8-1.5
＜0.8
监视线和地线之间回路电阻Rd kΩ
＜3.0
3.0-5.5
＞5.5
动做时间S
--
＜0.1
--
6.4额定绝缘水平见表7 : 表7
额定电压
1分钟工频耐压（有效值）
标准雷电冲击全波（峰值）
相对地、相间及断路器断口间
隔离断口间
二次回路对地
相对地、相间及断路器断口间
隔离断口间
10kV
30kV
34kV
2kV
60kV
70kV
6kV
23kV
26kV
2kV
40kV
46kV
6.5短路保护动作倍数分档连续可调，分别为开关额定电流l 倍、2 倍、3倍 …… l0 倍，精度为士5 ％。短路动作时间小于100ms 。
6.6 系统低电压过电压保护, 当系统电压低于65 ％或高于120 ％额定电压时，保护应可靠动作。
6.7综合保护器参数设置，经过门板上复位、确定、选项三个按钮依据画面提醒进行对应设定。
6.8本安参数 Uo：DC12V，Io：4.5mA。远控距离300m，分布电感≤0.1mH/km,分布电容≤0.1μF/km。

7. 设备原理简述
7.1设备原理综述
给设备提供额定工作电压，三相五芯柱电压互感器次级输出三相AC100V，分别供给高压保护单元、磁力控制单元和计量单元。高压综合保护单元受电初始化完成自检后，开始检测设备供电系统。在供电系统正常条件下，经过前门开启按钮SB1和停止按钮SB2能够实现设备正常合闸和分闸操作。当供电系统出现短路、过载、漏电、绝缘降低等系统故障和设备故障时，综保控制磁力控制单元使高压断路器分闸，切断设备下级电源。
7.2 设备含有电动合闸和电动分闸功效，含有手动合闸和手动分闸功效。电压互感器TV二次三相交流100V电压送入永磁断路器作为断路器控制电源，SB1为合闸控制按钮，SB2为分闸控制按钮；在紧急状态下或设备需检修时，经过设备右侧面手动合闸手柄和手动分闸旋钮手柄也能够实现设备分闸操作。

8.调试和安装
8.1 认真阅读本产品《使用说明书》，因为运输过程中隔离插销处于合闸状态，所以要打开箱门，必需转动合闸方轴上轮套，使锁杆从门盖右侧退出，才能打开箱门。
a ．门盖打开后，观察机芯是否脱轨偏移，断路器合闸转轴拨叉是否和拐臂错位。
b ．逆时针转动机芯小车操作手柄，将机芯小车退至隔离位置。
8.2 抽出机芯小车程序以下：
a. 脱开二次插头。 b．放下导轨。 c. 手拉机芯，放置于导轨端部。
8.3 检验各电器元件、绝缘件应无松动，各导线连接应该可靠，各防爆面应无锈蚀，箱体各腔内应洁净、干燥。如发觉电器元件损坏，应立即通知供货厂商，如发觉紧固件松动或导线连接不可靠，应立即处理。
8.4 设备在下井安装前，应进行以下试验。
8.4.1工频耐压试验
a．试验前，应将三相电压互感器、压敏电阻高压引线从高压主回路中拆除，高压综合保护设备从插座上拔出。
b．高压主回路相间，相对地、断路器断口间施加表l 要求工频耐压，历时1 分钟应无击穿和闪络现象。试验后应将电压互感器和压敏电阻恢复，并用螺栓固定上紧。高压综合保护装置插头插好，固定好各紧固件。
8.4.2真空断路器操作和高压综合保护装置试验
a ．拆除三相熔断器FU4一FU6 熔芯，在熔断器引出端分别引入电压为1OOV 三相低压
电源。此时箱门上电压指示10 ( 6 ）kV，分闸指示应该显示。
b．操作设备上电动合闸按钮，真空断路器应能可靠合闸，操作电动分闸按钮，真空断路器应可靠分闸。
c．真空断路器合闸后，操作“漏电”按钮，真空断路器全部能分闸，对应故障显示应正确，按复位”按钮工作应正常。
d．拆除试验线路，恢复设备全部接线，紧固好各个盖板螺栓，并对隔离插销进行合闸和分闸试验，应该合、分闸全部灵活，无卡滞现象，并确保在合闸时，插接长度不少于10 mm。
8.4 三相10 ( 6 ) kV 电源电缆从设备电源接线柱引入送电，然后对多种电器元件工作情况，综合保护装置工作情况逐一进行试验，工作应该正常
8.5设备应安装在水平（倾斜度不超出15 ° ）基地上，在配电装置底架上，最好设有宽度
8.6安装完成后，依据设备所带负荷及线路绝缘水平，进行过载电流整定，短路电流整定，零序电流灵敏度，零序电压灵敏度及漏电延时工作时间值整定，参见高压综合保护装置说明书。假如输出电缆采取含有监视线双屏蔽橡套电缆，设备可含有绝缘监视保护功效，此时应将在后腔终端电阻R2接至电缆终端监视线和地线之间，但终端监视线均不得接地。若采取铠装电缆则无监视保护功效。
9 、使用维护注意事项
对开关进行安装、调试、检修时，“严禁带电打开”! 严禁损伤隔爆面！引入装置必需压紧！在确定上一级设备供电电源已切除并辅设了接地保护后，严格根据《煤矿安全规程》进行设备检修。
维修时不得改变本安电路和和本安电路相关元器件电器参数、规格、型号
不准用电缆接地芯线作本安控制回路
9.1 使用说明
9.1.1合闸说明：
a ．隔离插销合闸到位（将操作手柄顺时针推进，合闸可一次到位）。
b ．真空断路器能够手动分闸或电动分合闸。使用电动合闸时，操作频率不得超出3 次／分钟。
9.1.2分闸说明
a ．用手动或电动操作将断路器分闸。
b ．逆时针转动隔离插销操作手柄，使隔离插销分闸到位。
严禁停电时不进行断路器分闸操作，直接进行隔离插销分闸。
9.1.3 需要打开门盖时，必需事先检验开关是否分闸，即断路器小车是否拉出，使小车动触头完全脱离静触头。
9.1.4隔离开关合闸之前，即把断路器小车动触头拉入静触头之前，必需先把门盖关闭到位。
9.1.5真空断路器合闸之前，必需首先把断路器小车推进（即行程开关闭合），再关闭箱体门盖，以后断路器才能合闸。
9.1.6真空断路器处于合闸状态时，断路器小车被锁住而不得退出（即行程开关闭合），所以断路器小车需要退出时真空断路器必需先分闸。
9.1.7需要打开门盖或其它任何盖板时，真空断路器和隔离开关全部全部处于分闸状态。
9.1.8在打开或关闭门盖时，向左或右边旋转左手柄，使门盖移动，使门盖上上抓钩和左右抓钩底边突出箱体法兰边，便可轻松打开或关闭门盖，不可硬碰硬撞。
9.1.9要把断路器小车从箱体内拉出到翻转托架上时，用力不可太猛，并用手挡住，预防小车退出太猛而冲出托架跌落到地损坏或引发安全事故。
9.1.10转动手动合闸机构，转动大约110 °合闸到位，然后手柄回拉进行复位，不然电动分闸会受到影响。
10.故障分析和排除
本设备外购件，选择中国信誉高定点厂家生产，并经过我企业进厂检验，产品严格按工艺
制造，经过出厂检验，经使用后，若发觉故障，请参考下表检验并排除故障。
故障现象
原因分析
排除方法
隔离插销合闸卡滞
插座和插头中轴线偏离太大
校正二者中轴线
隔离插销严重发烧
插头烧损或插头弹簧退化
更换插头或插头弹簧
低压熔芯烧断
线路有短路或工作电流过大现象
检修好短路点后更换熔芯
电气合闸或电气分闸失败
控制线路故障，断路器线路或其机构故障等
检修控制线路、检修断路器线路及机构
真空断路器电动分闸拒分
控制线路故障，断路器线路或其机构故障等
检修控制线路、检修断路器线路及机构
真空断路器电动合闸拒合
检修控制线路、检修断路器线路及机构
检修控制线路、检修断路器线路及机构
过载、短路、漏电、监视等保护不正常
保护器故障
更换或检修保护器

11．运输、贮存
配电装置不得碰撞和翻滚，应放置在无雨雪侵入，空气流通，相对湿度小于90%（+20℃）；湿度不高于40℃，不低于-25℃仓库中。
12．订货须知
12.1 名称 12.2 型号 12.3 电压等级 12.4 额定电流 12.5 台数 12.6 特殊要求
例：PJG-630/10Y矿用隔爆型永磁机构高压真空配电装置 10台，额定电压10KV， 额定电流630A。
13．随机附件
使用说明书：一份
合格证书： 一份
出厂检验合格证：一份
