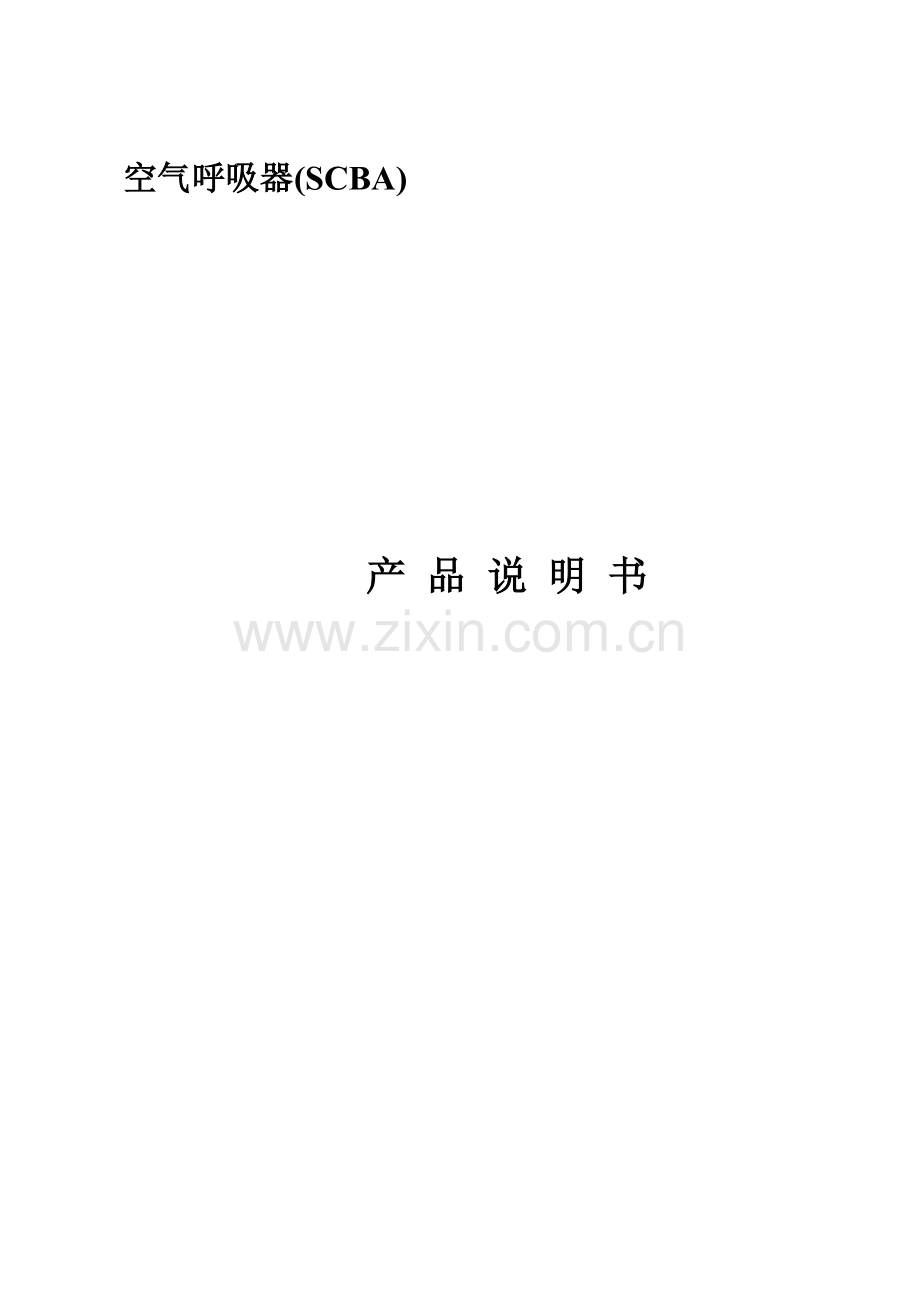

空气呼吸器(SCBA)

产 品 说 明 书

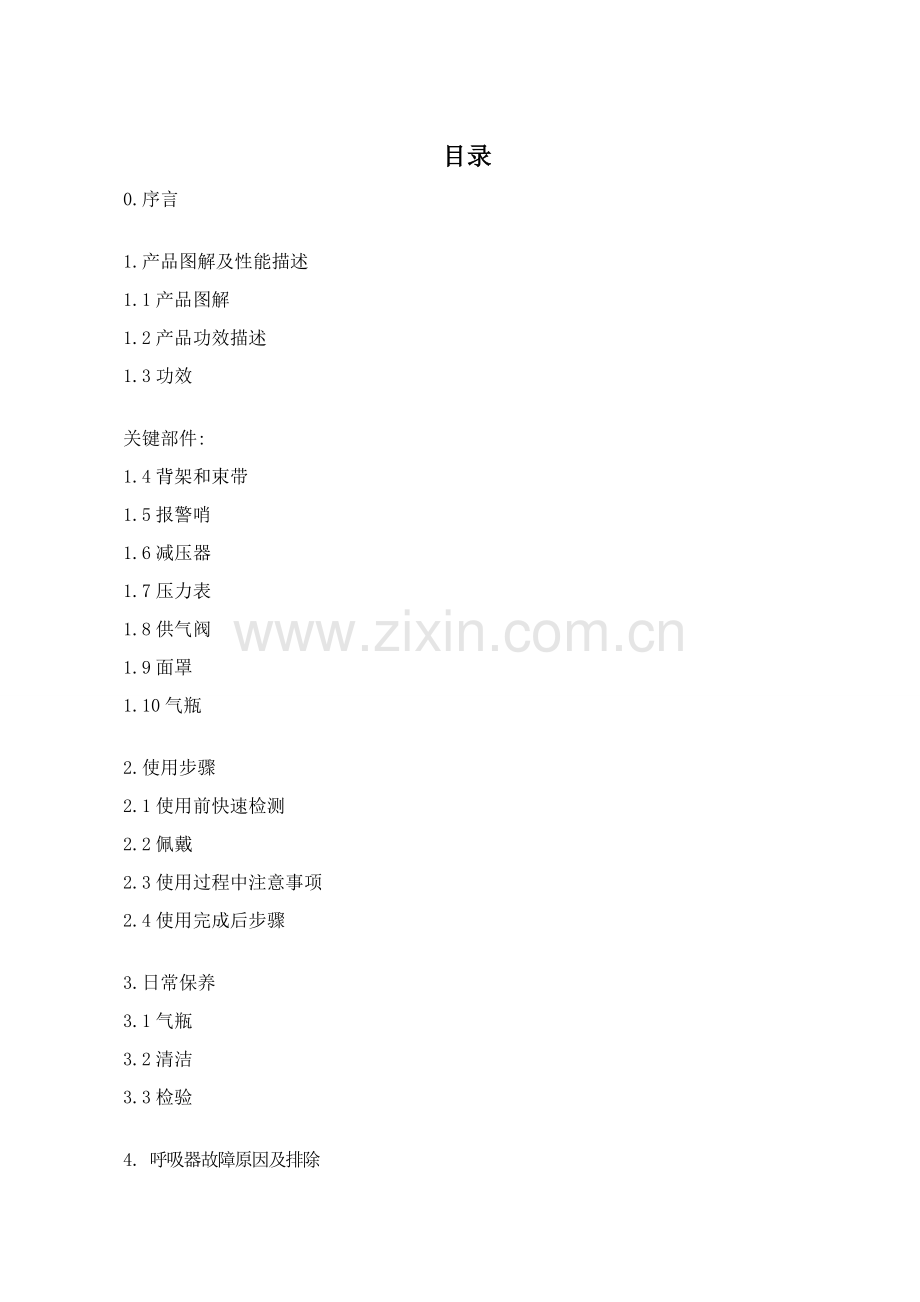

目录
0.序言

1.产品图解及性能描述
1.1产品图解
1.2产品功效描述
1.3功效

关键部件:
1.4背架和束带
1.5报警哨
1.6减压器
1.7压力表
1.8供气阀
1.9面罩
1.10气瓶

2.使用步骤
2.1使用前快速检测
2.2佩戴
2.3使用过程中注意事项
2.4使用完成后步骤

3.日常保养
3.1气瓶
3.2清洁
3.3检验

4. 呼吸器故障原因及排除

5.备用易损件明细表

6.定时操作检验统计

0.序言
空气呼吸器(SCBA)
本呼吸器设计用于使用者防护：
●有毒颗粒及气雾
●有毒气体
●氧气浓度低于17%环境
●火灾引发烟雾
备注：本呼吸器同时含有呼吸防护和面部防护功效。

在恶劣工作环境中使用时，请务必同时使用辅助防护用具如：防护手套，安全鞋，密闭性防护服，安全头盔等。需要咨询相关配套产品请和本企业联络().

灰色部分为使用时警示，不根据此操作可能造成
使用者有生命危险
会严重损坏呼吸器

使用者必需：
●使用前具体阅读本使用说明书
●接收专业人员培训及指导
本呼吸器必需：
●根据本手册中指导进行保养
●对关键部件保养做相关书面统计
1.产品图解及性能描述
1.1图解

序号
名称
序号
名称
1
气瓶
7
面罩
2
背板
8
标贴
3
瓶头阀
9
商标
4
报警哨
10
腰带
5
中压软管
11
肩带
6
供气阀
12
快速接头

1.2产品功效描述
空气呼吸器（SCBA）可由多种标准部件组合，能够提供广泛呼吸保护需要。该系列产品规格跟以下部分原因相关：
●气瓶容量（2升，4.7升，6升, 6.8升，9升，12升等）和数量（单瓶/双瓶）
●面罩（符合EN136标准）数量（单个/两个）及材质（EPDM橡胶）
1.3功效
本呼吸器配置一个或两个气瓶提供使用者充足可呼吸空气。空气经过高压方法储存在气瓶内（30MPa压力），高压空气经过减压阀进行一级减压，压力降到0.7MPa后输送到中压管，再经过供气阀二级减压后经过面罩向使用者提供正压空气。
因为供气阀提供是正压空气，面罩内压力一直大于外界工作环境压力，确保外界有毒气体、颗粒及气雾无法进入面罩，充足保障使用者安全。
1.4背架和束带
完全根据人体工程学设计，外形完全贴合人体背部曲线，接触面更大，佩戴舒适。经过背带能够方便地调整背部接触高度和位置，贴合人体背部。背架由轻质聚丙烯材料制成，耐冲击和腐蚀。整体注塑而成，消毒、清洗方便。外侧部件不带锐角，不会对人体造成伤害。
肩带由阻燃防滑织物和编织带组成，佩戴更舒适。腰带搭扣由耐用尼龙材料制成，调整方便。背带织物为阻燃材料。
1.5报警哨
一旦使用者打开气瓶阀，气瓶中高压空气经过减压阀和高压管输送高压力（初始时是30MPa）空气将报警哨中顶针紧在弹簧上。此时顶针起到密封作用，不让中压空气进入报警哨发出哨音。
当气瓶中压力降低到5.5±0.5MPa时，顶针在弹簧力作用下发生位移，离开了密封位置，中压空气以5升/分钟流量经过报警哨。报警哨管中发出报警哨音。
工作性能
报警哨工作压力：5.5±0.5MPa
报警哨一直发出报警声直到气瓶中空气用尽
耗气量：5升/分钟
声音等级：90分贝
频率：3800赫兹

报警哨鸣响，使用者必需立即离开工作现场撤离到安全地带

1.6减压器
不管气瓶内空气压力及使用者呼吸频率怎样改变，减压器全部确保提供一个稳定输出压力。黑色密封盖确保了减压器授权维护，使用者不可将其私自拆下，不然，由此产生后果自负。
和减压器相连关键部件有：
●一或两个气瓶
●向供气阀输送空气中压管
●和压力表相连高压管
●技术规格
最大输入压力：30MPa
输出压力：0.7±0.05MPa
安全阀开启压力：1.1±0.2MPa
工作温度：-30℃～+60℃（依据EN137标准）
类型：动态平衡式
警告：只有本企业专业技术和维修人员或经过专业培训并得到本企业授权人员才能够对减压器进行维护。

减压器
序号
名称
序号
名称
13
活塞
16
安全阀调整母
14
螺栓垫片
17
导向螺栓
15
安全阀弹簧
18
限流螺栓

1.6.1安全阀
在减压器活塞式结构中，当中压回路中压力过高时，安全阀会打开向环境大气中排气泄压。当中压压力回复正常值时，安全阀会重新关闭。安全阀设定压力：1.1±0.2MPa。
1.6.2双人使用
空气呼吸器（SCBA）能够另外配置一套面罩和供气阀或通风头罩来为第2个使用者供气。
1.7压力表
压力表一直指示气瓶中压力，它经过一根高压软管和减压器相连。直径50毫米，压力指示范围为0～40MPa。压力表为荧光表面（夜光功效），外部橡胶含有防震保护功效。
高压软管有限流装置，它能将空气流量限制在25升/分钟。
关键性能
压力表读数0～40MPa，带安全开口。
压力表带夜光功效，0～5MPa区域用红色标示。
工作压力：30MPa

压力表
序号
名称
序号
名称
19
压力表
21
报警哨
20
高压软管

1.8供气阀
重量轻，结构紧凑，由防火耐冲击材料制成。经过弹簧按钮及快速接口和面罩实现快速连接。供气阀经过中压软管和减压器相连。当使用者呼吸出现障碍时，按下红“ON”按钮供气阀会自动增大供气量至450升/分钟（供气阀会在十分之一秒内达成该供气量）。
最大供气量:450升/分钟

供气阀
序号
名称
序号
名称
22
塑料盖板
25
塑料主壳体
23
塑料接口
26
中压管
24
O型圈

1.9全方面罩
●适适用于亚洲人脸型，佩戴舒适
●视野开阔
●经过快速插入式接口和供气阀相连
●新奇单向呼气阀，呼气阻力显著降低
●配有快松扳扣系统，头带调整方便
●配有口鼻罩，降低面罩内呼出二氧化碳含量
●面罩含有防雾结构设计

全方面罩
序号
名称
序号
名称
15
供气阀
17
挂带
16
面罩

1.10气瓶
（2升，4.7升，6.8升，9升，12升）由高强度铝合金内胆加全缠绕碳纤维复合材料制成，强度高重量轻；另外6L为钢制气瓶。
使用时间：呼吸器使用时间取决于气瓶中压缩空气量和使用者耗气量，而耗气量又取决于使用者所进行工作性质。
工作类型 耗气量（升/分钟）
休息 10～15
轻度活动 15～20
轻度工作 20～30
中强度工作 30～40
高强度工作 45～55
长时间劳动 50～80
猛烈活动（几分钟） 100
气瓶中可呼吸空气量：
使用者能够经过计算气瓶容积和工作压力乘积来得到该数值。
比如：一个工作压力30MPa6.8升气瓶，气瓶中空气体积为6.8×30*10=2040升。

使用者进行中强度工作时，该气瓶理论使用时间为：
可呼吸空气量(升) 2040
= =68分钟
耗气量(升/分钟) 30
这种计算方法没有考虑空气纯度，需添加一个系数0.9来校正，气瓶中实际空气量为：2040×0.9=1836升，由此计算出气瓶实际可使用时间为61.2分钟。使用者能够在使用前或使用中大致计算出还能够使用多少时间
气瓶容积
工作压力
空气体积
理论使用时间
升
MPa
升
按30升/分钟呼吸量计算
2.0
30
600
20分钟
4.7
30
1410
47分钟
6.0
30
1800
60分钟
6.8
30
2040
68分钟
9.0
30
2700
90分钟
12.0
30
3600
120分钟

2.使用步骤
2.1使用前快速检测
2.1.1气瓶内压缩空气压力
完全打开瓶阀，压力表必需显示以下压力：
30MPa瓶在20摄氏度情况下显示27—30MPa压力，不然有效使用时间将缩短。
2.1.2气瓶气密性
打开和关闭瓶阀，观察压力表，在一分钟内压力下降不得大于2MPa。
2.1.3报警哨
检测步骤：
●关闭供气阀（和面罩脱离即可）
●打开瓶阀，让管路系统充满气体，再关闭瓶阀。
●打开强制供气阀（按下供气阀上ON按钮），缓慢释放管路气体同时观察压力表改变。
●当压力表显示到5.5±0.5MPa时报警哨必需开始报警。

使用前必需按以上步骤检测呼吸器是否正常，不然将有可能造成使用者生命危险。

2.2佩戴
2.2.1背架调整
整个背架调整能够分为两步：
1.背上整套装置，双手扣住身体两侧肩带D型环，身体前倾，向后下方拉紧D型环直到肩带及背架和身体充足贴合。
2.扣上腰带，拉紧。
●当整套呼吸器被正确配带是不会发生松动和移位现象，位置不会发生改变。
●打开气瓶阀最少一圈以上。
2.2.2面罩佩戴
佩戴前请仔细阅读面罩使用说明书
使用步骤：
●一只手托住面罩将面罩口鼻罩和脸部完全贴合，另一只手将头带后拉罩住头部，收紧头带。
●将供气阀推进面罩供气口，听到“咔嗒”声音，同时快速接口按钮同时复位则表示已正确连接。
●完成以上步骤后即可正常呼吸
必需正确佩戴面罩已确保有效保护效果，蓄有髯须和佩戴眼镜人不能使用该呼吸器。
假如因为面部形状或疤痕以致无法确保面罩气密性也不得使用该呼吸器。

2.3使用过程中注意事项:

当报警哨开始鸣叫时必需立即撤离有毒工作环境到安全区域，不然将有生命危险。

在工作过程中时刻关注压力表改变，当气瓶压力抵达5.5±0.5Mpa报警哨开始工作(鸣叫)，报警哨将连续鸣叫直到消耗完剩下瓶内空气为止。
在恶劣和紧急情况下(比如受伤或呼吸困难)或使用者需要额外空气补给时，打开强制供气阀(按下供气阀ON按钮)呼吸气流将增大到450升/分钟
2.4使用完成后步骤:
●按下供气阀快速接口两侧按钮，使面罩和供气阀脱离
●扳开头带扳口卸下面罩
●打开腰带扣
●松开肩带卸下呼吸器
●关闭瓶阀
●打开强制供气阀放空管路空气

关键提醒:千万不要把呼吸器随意扔在地上，不然会对呼吸器造成严重损害。

3.日常维护
3.1气瓶
压缩空气气瓶必需依据国家相关法律要求定时检验，必需由专业经过授权机构和人员进行检测。并做好相关统计。

瓶阀是易受损伤部件，所以每次使用以后全部必需目测观察，造成功效性障碍关键原因有:
● 瓶口不密封或有泄露
● 没旋紧气瓶阀
● 减压阀接口没旋紧

3.1.1空气质量
在给气瓶充气时候必需能够提供符合EN-132标准呼吸空气。该标准对使用条件做出了严格要求
成份
质量百分比(干燥空气)
体积百分比(干燥空气)
氧气
23.01%
20.93%
氮气
75.51%
78.10%
氩气
1.29%
0.9325%
二氧化碳
0.04%
0.03%
氢气
0.001%
0.01%
氖气
0.0012%
0.0018%
氦气
0.00007%
0.0005%
氪气
0.0003%
0.0001%
氙气
0.00004%
0.000009%
空气湿度条件也是决定呼吸器是否能良好工作一个关键原因。
对本呼吸器来说，在通常大气压条件下30Mpa工作压力气瓶内水含量不能超出:35克/立方米
注意:气瓶内最好一直有可呼吸空气存在
3.1.2气瓶干燥
注意:不要完全排空气瓶内空气(最少保持0.5Mpa压力)
假如气瓶内没有空气则需要在充气前对气瓶进行干燥。
需要空气干燥机或气瓶干燥炉来干燥，最高温度不能超出90摄氏度。

3.1.3气瓶充气
●符合使用国家相关标准
●气瓶须经授权专业机构和人员定时检验，并确定下一次检测时间
●切勿使用非本企业提供部件，以免造成潜在安全隐患
●不要放在潮湿环境中(比如有水滴落在气瓶接口处)

1.气瓶充装须按《气瓶安全监察要求》和《气瓶安全监察规程》要求实施。
2.充气人员需持有国家认可气瓶充装《特种设备作业人员证》，才可进行充气操作。
3.瓶阀拧紧力矩为55±5N.m

3.1.4运输，储存和搬运
当气瓶不安装在呼吸器上时，在运输和储存过程中必需遵照以下规则:
●气瓶运输是必需垂直放置(瓶阀向上)
●搬动气瓶时必需双手握紧
●在运输和搬运时切勿撞击，滚动，投掷气瓶。
3.2清洁
背架上束带能够完全拆下进行完全去污染，消毒，清洗。
3.2.1去污或消毒
因为使用条件不一样，受污染情况也不尽相同。必需注意:去污和消毒时不能损坏呼吸器。尤其是消毒液不能破坏不一样部件材料，比如:
● 束带
● 软管
● 背架
● 面罩等
3.2.2清洗
每次使用后受污呼吸器必需用温水和(PH值为中性)清洁剂进行清洗。清洗时必需注意清洁剂浓度和使用时间。(清洁剂使用说明上会有指示)

关键提醒:检验使用过程和清洁剂种类不会对部件产生腐蚀(比如:有机溶剂会对橡胶或塑料部件产生损害。)

3.2.3干燥
在消毒，清洗和漂洗后，呼吸器必需被干燥。
全部部件必需在温度摄氏15-30度条件下，晾干。避免任何热辐射源(太阳直射。烘干炉，加热器)
强烈提议使用压缩空气对部分关键部件(减压器，中压管等)呼吸器进行干燥，以消除可能在清洗过程中渗透水分。以免引发呼吸器损坏。

3.3检测

在每次清洗和调换零件后呼吸器全部必需进行检测。

检验供气阀膜片，橡胶和塑料部件没有老化变形，粘合，被切割或其它不良情况。全部旋转接口(螺口)全部不能有任何损坏。
以下检测项目最好在本企业检测室中或其认可维修站进行，为确保其最好状态，

务必每十二个月进行一次全部部件及产品性能全方面测试!

3.3.1低压气密性检测
3.3.2供气阀静态正压测试
3.3.3储存
本呼吸器必需严格分类进行储存:
● 检测完立即使用呼吸器
注意:只有经过以下操作规程，呼吸器才能被储存:

去污，消毒，清洗，检验，维修，全部应统计在案

● 理想储存条件:无尘，阴凉，无高温和低温，防潮，无化学物质，无腐蚀或危险物质场所
● 储存温度必需在摄氏15-30度之间，环境干燥。
● 不管采取何种储存方法，全部必需由经过本企业专业培训人来负责日常维护和储存。
● 呼吸器必需被储存在适宜箱子中加以保留，有良好抗压性能。
储存地点严禁未经过培训人员进入。
当储存在使用场所，备即时使用时，必需确定工作环境不会对产品功效造成损害，并对全部部件进行额外检测。
因为使用者自行拆卸和滥用造成设备损坏将使本企业对本产品任何担保自动失效!!!!

4.呼吸器故障原因及排除
现象
可能原因
排除方法
现象
可能原因
排除方法
戴上面罩后面罩内有连续不停气流
脸和面罩之间密封处泄漏
重新佩戴面罩，拉紧松紧头带，使面罩和脸部贴紧。
去除胡须和较长鬓发。
供气阀供气口泄漏。
数次插入和拔出供气阀。
供气阀膜片意外破裂
重新更换供气阀膜片。
吸力时没有空气或阻力过大
气瓶阀开关末完全打开
完全打开气瓶阀开关
中压管路阻塞
返回制造厂修理
供气阀故障
用一只已知功效正常供气阀来更换被测供气阀，以确定故障是发生在供气阀还是属于减压阀上，假如吸气时，仍发生过量阻力，则供气阀没有故障，而应更换减压阀。
减压阀故障
返回制造厂重新调试修理。
面罩泄漏
面罩双层密封环和面部贴合不好。
重新佩戴好面罩，调整好面罩和在部位置。
面罩和供气阀联接处泄漏
从面罩上取下供气阀，清洁橡胶密封圈，加上硅脂油重新装上面罩。假如泄漏仍显著，则更换新密封圈。假如泄漏仍然存在，则返回制造厂修理。
面罩和密封圈之间发生泄漏
更换面罩组件。
呼气时阻力过大
呼气阀膜片发粘
检验并清洁呼气阀组件。
系统泄漏
减压阀和瓶头阀接口处泄漏
检验联接处平面是否有异物，O型圈是否完好并在减压阀沟槽内，O型圈龟裂老化应更换新O型圈，联接轴松动，重新旋紧联接轴。
中压管和减压阀联接处泄漏
用板手旋下中压管路螺纹接头，检验密封垫有没有损坏，损坏应进行更换。
快速接头处泄漏
检验供气阀中中压管上插头是否有损伤变形等，如有变形和擦痕，则更换供气阀中压管路插头，如插头完好，则是快速接头插 座泄漏，卸下中压管路送制造厂检修。
中压安全阀和减压阀联接处泄漏
将中压安全阀用开口板手拧紧或更换密封圈。
面罩接口和供气阀插口泄漏
更换O型密封圈，一手抓住在罩上呼气阀，拇指按住卡簧，一手抓住供气阀向外拉。
减压阀体泄漏
从背托上卸下减压阀，返回制造厂检修
气瓶关闭后瓶中空气流失
气瓶手轮未关紧

重新顺时针旋紧手轮开关

气瓶阀阀头密封面损坏
放清瓶中压缩空气，注意放气量不要过大，分别拆下手轮盖和阀头等，更换新阀头，组装好其它零件。
瓶颈和气瓶阀连接螺纹处密封垫老化。
放空瓶中压缩空气，注意放气量不要过大，将气瓶外表用软质材料裹紧固定，卸下瓶阀更换密封垫。
安全阀
联接处泄漏
旋紧安全阀。
安全保护膜片破裂
放空瓶中压缩空气，卸下安全阀，更换安全保护膜片。
敬告：本节所列举排除方法仅供维护保养排查原因时参考，不作为现场维修指导依据。

5.备用易损件明细表

序号
名称
规格
单位
数量
1
橡胶O型密封圈
Φ8×1.9
只
1
2
橡胶O型密封圈
Φ14×1.9
只
1
3
橡胶O型密封圈
Φ16×2.4
只
1
4
橡胶O型密封圈
Φ18×2.4
只
1
5
橡胶O型密封圈
Φ30×3
只
1

6.定时操作检验统计
定时操作检验统计

规格型号：________________ 产品编号：_________________
项 目
记 录
检验日期

检
查
部
件
名
称

面 罩

供 气 阀

背 托

气 瓶 组 件

减 压 器

报警器及表

性 能 检 查

清 洁 状 况

其 它 方 面

标识示例：O 表示检验合格 Q 表示检验经维修合格
