基于GPRS的远程监控系统标准设计.doc

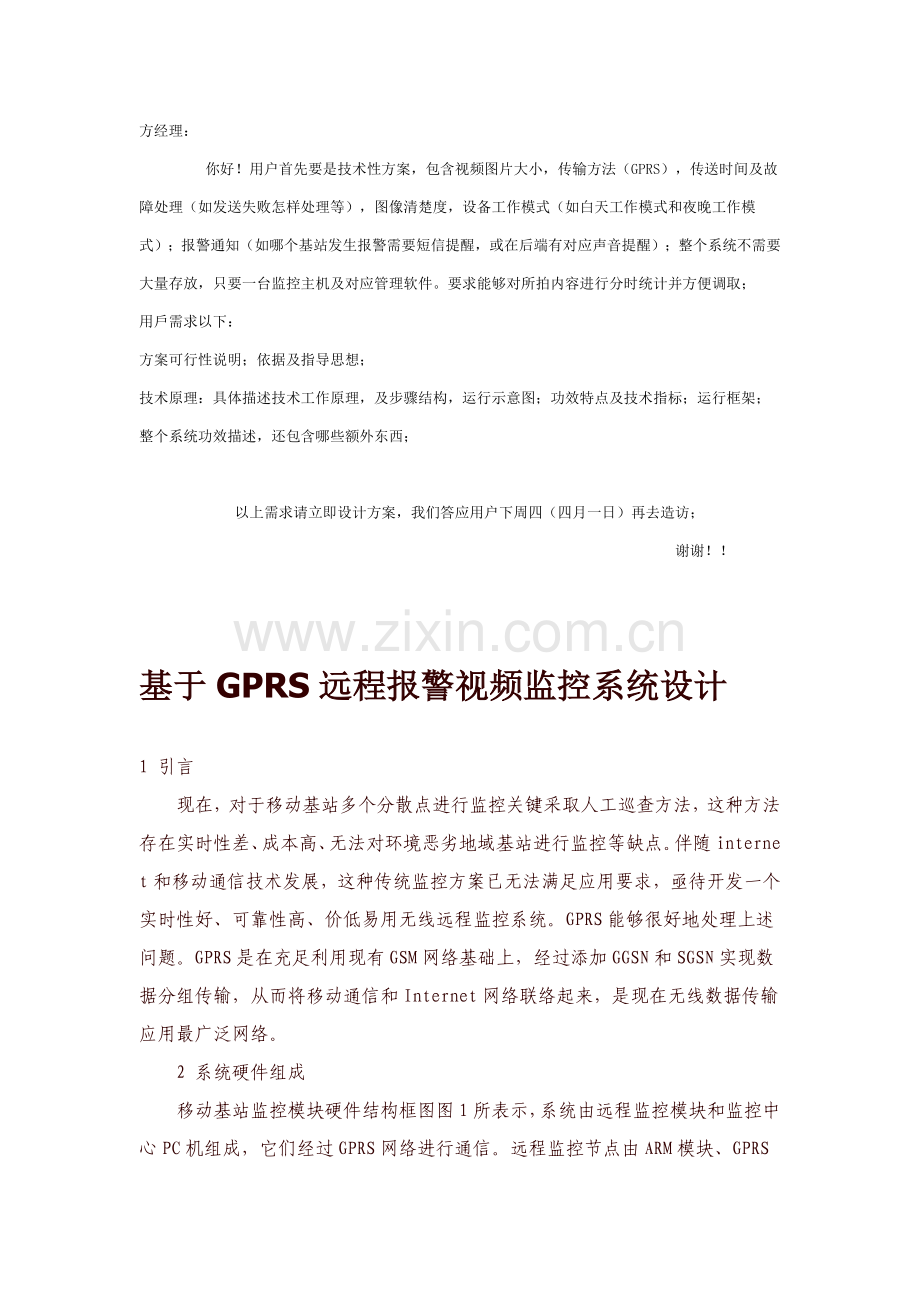

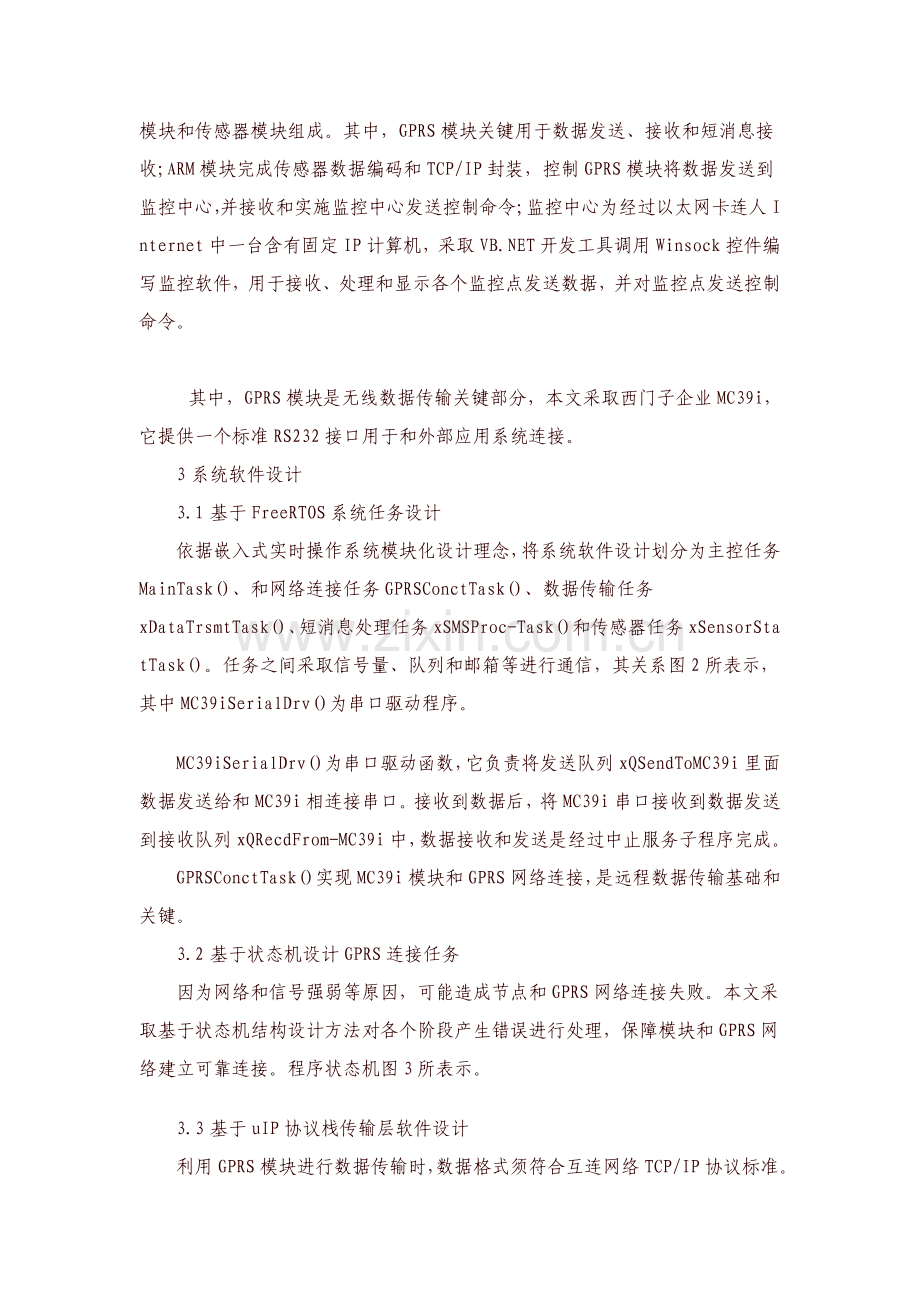

方经理： 你好！用户首先要是技术性方案，包含视频图片大小，传输方法（GPRS），传送时间及故障处理（如发送失败怎样处理等），图像清楚度，设备工作模式（如白天工作模式和夜晚工作模式）；报警通知（如哪个基站发生报警需要短信提醒，或在后端有对应声音提醒）；整个系统不需要大量存放，只要一台监控主机及对应管理软件。要求能够对所拍内容进行分时统计并方便调取；用戶需求以下：方案可行性说明；依据及指导思想；技术原理：具体描述技术工作原理，及步骤结构，运行示意图；功效特点及技术指标；运行框架；整个系统功效描述，还包含哪些额外东西； 以上需求请立即设计方案，我们答应用户下周四（四月一日）再去造访； 谢谢！基于GPRS远程报警视频监控系统设计1 引言现在，对于移动基站多个分散点进行监控关键采取人工巡查方法，这种方法存在实时性差、成本高、无法对环境恶劣地域基站进行监控等缺点。伴随internet和移动通信技术发展，这种传统监控方案已无法满足应用要求，亟待开发一个实时性好、可靠性高、价低易用无线远程监控系统。GPRS能够很好地处理上述问题。GPRS是在充足利用现有GSM网络基础上，经过添加GGSN和SGSN实现数据分组传输，从而将移动通信和Internet网络联络起来，是现在无线数据传输应用最广泛网络。2 系统硬件组成移动基站监控模块硬件结构框图图1所表示，系统由远程监控模块和监控中心PC机组成，它们经过GPRS网络进行通信。远程监控节点由ARM模块、GPRS模块和传感器模块组成。其中，GPRS模块关键用于数据发送、接收和短消息接收;ARM模块完成传感器数据编码和TCP/IP封装，控制GPRS模块将数据发送到监控中心，并接收和实施监控中心发送控制命令;监控中心为经过以太网卡连人Internet中一台含有固定IP计算机，采取VB.NET开发工具调用Winsock控件编写监控软件，用于接收、处理和显示各个监控点发送数据，并对监控点发送控制命令。其中，GPRS模块是无线数据传输关键部分，本文采取西门子企业MC39i，它提供一个标准RS232接口用于和外部应用系统连接。3系统软件设计3.1基于FreeRTOS系统任务设计依据嵌入式实时操作系统模块化设计理念，将系统软件设计划分为主控任务MainTask()、和网络连接任务GPRSConctTask()、数据传输任务xDataTrsmtTask()、短消息处理任务xSMSProc-Task()和传感器任务xSensorStatTask()。任务之间采取信号量、队列和邮箱等进行通信，其关系图2所表示，其中MC39iSerialDrv()为串口驱动程序。MC39iSerialDrv()为串口驱动函数，它负责将发送队列xQSendToMC39i里面数据发送给和MC39i相连接串口。接收到数据后，将MC39i串口接收到数据发送到接收队列xQRecdFrom-MC39i中，数据接收和发送是经过中止服务子程序完成。GPRSConctTask()实现MC39i模块和GPRS网络连接，是远程数据传输基础和关键。3.2基于状态机设计GPRS连接任务因为网络和信号强弱等原因，可能造成节点和GPRS网络连接失败。本文采取基于状态机结构设计方法对各个阶段产生错误进行处理，保障模块和GPRS网络建立可靠连接。程序状态机图3所表示。3.3基于uIP协议栈传输层软件设计利用GPRS模块进行数据传输时，数据格式须符合互连网络TCP/IP协议标准。xDataTrsmtTask()任务完成传输层和网络层处理。依据系统状态(UDP或TCP态)，传输层处理方法不一样。TCP提供可靠数据传输方法，其应用层协议也比较多，被广泛应用于网络通信领域。因为TCP协议头和数据传输控制比较复杂，数据传输效率较低，所以越来越多实时小数据量应用，更倾向于使用基于UDP数据传输协议。3.3.1基于uIPTCP数据传输方法实现本文基于uIPTCP/IP协议栈实现TCP数据传输方法。uIP是由AdamDunkels编写源代码无偿开放微型TCP/IP协议栈，传输层协议实现了UDP和TCP，链路层PPP协议能够作为uIP下面设备驱动来实现，uIP系统底层和应用程序之间关系图4所表示。应用程序必需提供一个回应函数给uIP，数据传输任务周期性调用UIP_AP-PCALL()函数处理事件发生。进行TCP数据传输之前，首先经过调用uIP协议栈提供uip_connect()函数和监控中心监控软件建立一个TCP连接，TCP连接三次握手均由uIP协议栈uip_process()函数完成。默认情况下，uIP协议栈发送和接收共用一个缓冲区，当uIP处理缓冲区内数据时，必需关中止，为了提升系统实时性，我们将其改为双缓冲区模式。系统每个时钟节拍分别对发送和接收缓冲区进行扫描，如发觉缓冲区非空时，由uIP协议栈处理。接收数据时，uip_process()对接收缓冲区内数据进行TCP和IP协议头解析，并将应用数据发送到In-Buffer中。发送数据时，由uip_process()完成发送缓冲区OutBuffer中数据TCP/IP封装，再调用uIP驱动程序PPPSendData()进行链路层PPP协议头封装，并将封装数据发送到发送队列xQSendToMC39i中。3.3.2UDP数据传输实现和改善设计中采取对数据包进行编码和增加握手方法实现UDP数据传输可靠性改善。经过给每个UDP数据包加上一个次序增加ID号，区分各个不一样数据包，利用它来对丢包检测。握手过程图5所表示。设计中采取UDPIDProc()函数完成握手功效，发送数据备份在一个缓冲区中，每次接收到确定包后将对ID进行检验，假如ID正确则将备份数据删除。如60s内未收到正确ID确定信息，则采取新ID将备份数据重传，当重传失败时，能够进行报警，从而实现了一个改善可靠性较高UDP数据传输方法。4系统测试本文利用两个数据传输模块和监控中心组成测试系统对数据传输性能进行测试。最高重传次数设置为3，超出最高重传次数后，经过短消息方法将数据发送到用户手机上。模块每20min向监控中心发送一次数据，监控中心天天发送两次控制命令到各个模块，分别采取改善UDP和TCP进行传输。经测试，系统工作20天内未出现死机等异常情况;模块和GPRS网络连接成功率为100%(本文中增加了检错重试机制)。测试结果如表1所表示。GPRS网络中UDP传输有效率大于99%，TCP传输有效率约为100%。本文设计远程监控系统采取经改善UDP数据传输方法能检测到丢包，经过数次重传能够成倍降低UDP传输方法丢包率，能够依据需要设置系统将一直重传到数据成功抵达为止，从而实现数据传输成功率为100%。5结论本文给出远程监控系统设计方案含有可靠、实时、稳定、通用和低成本等优点，实现了TCP和经过改良UDP两种数据传输方法，能够满足多个数据传输领域要求。移动通讯基站防盗处理方案-GSM报警器/彩信防盗报警系统基站防盗报警系统现在中国通讯基站里除了昂贵设备，更有担负着网络正常运行责任，一旦遭到破坏，损失惨重，为了适应通信迅猛发展，加强竞争能力，提升劳动生产率和网络维护水平，促进维护体制深化改革，迫切需要处理通信环境监控安防问题。通信企业环境监控安防问题是对分散、面广各个独立基站机房环境参数进行遥测、遥信、遥控和遥调，监视设备运行状态，监视机房环境状态，统计和处理相关数据，立即侦测安防告警并通知相关人员处理，从而实现移动交换局和移动通信机房动力及环境少人或无人值守，提升通信设备安全性。为了处理上述问题，我企业设计了一套基于GSM/GPRS平台安防处理方案。 在处理方案中，经过GSM/GPRS/话音、彩信、短信通道将各分散通信点警告信息上传到中心相关运维人员，从而使告警信息得到立即处理，提升通信网络可靠性。现在已经覆盖警类包含：门磁报警（出入口控制）、温度报警、火灾报警、停电报警、空调被盗报警、断线报警、红外入侵探测报警、视频存放、水位探测等等。从而可实现对室内通信环境安全保护和室外被盗报警、空调被盗报警立即处理。由此可见，这一处理方案，已经渗透到了通信管理各个步骤，使得各项管理工作愈加高效、科学，为外维人员日常工作带来便捷和安全。 良好机房环境也是通信网络正常运行关键确保，所以通信网络维护部门必需加强对机房环境维护管理，以确保移动通信网络安全。处理方案关键特点以下： 1通信站点分布点多面广，采取传统人工巡检维护模式，无法有效确保设备维护工作质量和时效性。 2因为GSM/GPRS网络快速扩展，每个职员负担工作量越来越大，给维护工作带来了很大压力。 3大部分通信站点交流电源供电条件较差，空调均为家用分体空调设备，运行故障时有发生，而且基础不含有来电自开启功效和远程开关机功效。一旦发生市电故障，通信设备运行环境条件极难确保，需临时派人赶赴现场处理。 4通信站点分布于城镇，周围地理环境差异极大，基站安全问题如防火、防盗、防水等就不能得到有效确保，设备运行安全得不到保障。经过基于GSM/GPRS前端产品对现场侦查将短信、电话、彩信等将通信站点告警信息（包含烟火警、剪线警、水警、空调失窃警、高温警、门警或入人警、停电警等）通知到中心机房及相关领导及维护人员并做出处理。移动通讯基站防盗处理方案-GSM报警器,彩信防盗报警系统移动通讯基站防盗处理方案-GSM报警器,彩信防盗报警系统彩信防盗 SMS防盗 彩信报警 GSM彩信防盗报警器 基站防盗器 移动基站防盗系统依据中国联通移动等机房设备被盗严重情况，深圳市安博士电子科技在某省联通企业要求下开发出此款无人职守机房防盗报警器系统此系统能够有效处理机房被盗问题，还增加防火、防浸水、防高温等报警功效。每个机站整套系统安装下来费用大约在3000元左右，经过警情处理中心统一监控每一个机站情况这么算下来，整个省下来第一次投入在450万元，后期维护可1人管理10个机站，后期每十二个月投入在90万，这么十二个月下来能够节省800万开支。其实际意义远大于此。一、产品设计理念和功效特点介绍。1、为有效预防设备被盗，本产品设计了6路有线输入控制端，方便连接多种有线探头。8路无线输入控制端，方便连接多种无线探头。同时可经过短信控制1个开关量输出（控制一路电器）。比如无线红外探测器（用于非法人员闯进报警），无线门磁感应器（门窗被非法打开报警），无线烟雾探测器（机房火灾报警），无线浸水开关（机站浸水报警），有线温度感应器（室内温度过高时报警）等；另外用一段导线将机房空调设备外设缠绕，当此导线被破坏（短路或断路）时向中心报警；为预防机站变压器被盗本机还增加了电源掉电报警功效，中心可立即知道机站停电情况。2、当不一样探测器报警时GSM报警主机会向中心发出不一样报警信息。3、报警时同时向5个用户发送报警信息。并拨打报警电话，接警人员可清楚听到报警相关类别，立即做出处理。4、12V警号输出。报警时警号鸣笛，音量大于110分贝。5、可预设5组报警电话号码，可向公安110或生活小区联网报警管理中心语音报警，同时向其它人报警 。提醒语音：“XX报警，警类是XXX,期望你立即处理”。支持短信和语音报警，用户可自录语音，每个防区语音类型可由用户自定义。6、含有报警现场听取功效：输入正确密码后，在报警听取范围内，能清楚地听到现场作案者语音、人走动、挖、撬等动作声音；能远程经过电话遥控延长或提前结束听取时间及听取情况下撤防。7、可经过无线遥控器，控制该系统布防、撤防或紧急报警，使用户在实际使用中方便快捷。8、密码操作，确保系统安全可靠。二、接警中心功效1、含有强大电子地图功效，可经过机站经纬度将机站在地图上定位，并可任意增加站点。 2、当机站报警器向中心报警时，中心地图上立即显示报警机站方位、和报警种类并能把报警等级经过颜色加以区分，同时中心播放出报警具体语音信息，比如“XX号XX基站XX报警”。3、管理人员可经过中心控制报警器主机布、撤防。西安利友安防 一、 概述 为了适应通信迅猛发展，加强竞争能力，提升劳动生产率和网络维护水平，促进维护体制深化改革，迫切需要处理通信环境监控安防问题。通信企业环境监控安防问题是对分散、面广各个独立基站机房环境参数进行遥测、遥信、遥控和遥调，监视设备运行状态，监视机房环境状态，统计和处理相关数据，立即侦测安防告警并通知相关人员处理，从而实现移动交换局和移动通信机房动力及环境少人或无人值守，提升通信设备安全性。为了处理上述问题，我企业设计了一套基于GSM/GPRS/CDMA平台安防处理方案。 在处理方案中，经过GSM/GPRS/CDMA话音、短信通道将各分散通信点警告信息上传到中心相关运维人员，从而使告警信息得到立即处理，提升通信网络可靠性。现在已经覆盖警类包含：门磁报警（出入口控制）、温度报警、湿度报警、停电报警、空调被盗报警、剪线报警、红外报警、图像、烟感等等。从而可实现对室内通信环境安全保护和室外变压器被盗报警、空调被盗报警立即处理。由此可见，这一处理方案，已经渗透到了通信管理各个步骤，使得各项管理工作愈加高效、科学，为外维人员日常工作带来便捷和安全。二、 处理方案需求分析良好机房环境也是通信网络正常运行关键确保，所以通信网络维护部门必需加强对机房环境维护管理，以确保移动通信网络安全。处理方案关键特点以下： 1通信站点分布点多面广，采取传统人工巡检维护模式，无法有效确保设备维护工作质量和时效性。 2因为GSM/CDMA网络快速扩展，每个职员负担工作量越来越大，给维护工作带来了很大压力。 3大部分通信站点交流电源供电条件较差，空调均为家用分体空调设备，运行故障时有发生，而且基础不含有来电自开启功效和远程开关机功效。一旦发生市电故障，通信设备运行环境条件极难确保，需临时派人赶赴现场处理。 4通信站点分布于城镇，周围地理环境差异极大，基站安全问题如防火、防盗、防水等就不能得到有效确保，设备运行安全得不到保障。三、 处理方案原理、组成（一）原理：经过基于GSM、GPRS/CDMA平台话音、短信，实现将通信站点告警信息（包含烟火警、剪线警、水警、空调失窃警、高温警、门警或入人警、停电警等）通知到中心机房及相关领导及维护人员并做出处理。发生警情时将鸣响警笛报警，同时经过GSM/GPRS/CDMA移动通讯网自动循环拨打预先设定3组报警电话，智能识别工作人员是否接警，一旦接警，不再拨打该号码；并发送中英文短信到预先设定工作人员手机上，经过短信内容识别报警基站，同时接警中心联网报警，中心机房可经过软件及电话进行远程布防、撤防、监听现场。（二）组成：包含：GSM/GPRS/CDMA终端报警平台和接警中心1、GSM/GPRS/CDMA终端报警平台：主机1部+遥控器2个+警笛1个+稳压电源1个+门磁（出入口控制）1个+温度报警1个+湿度报警1个+停电报警1个+断线报警3个，（其中报警器可依据用户要求增加或降低，其它包含红外报警、图像、烟感等等）。2、接警中心：中心接警机1部，接警中心软件一套四、 方案功效特点（一）为了您愈加好地了解和使用该系统，需要熟悉以下术语：1、防区：指和室内外某一特定区域或某一个保护类型相关一个或一组探头。如防盗防区（用于监视非法入侵防区）；防火防区（连接一个或多个烟感探头防区）；预防煤气泄露、溢水防区。防区分为有线及无线防区。2、接警号码：在系统出现警情时，经过短信（手机号码）或以拨叫方法将报警信息送出全部号码。（二） 功效特征1、 可加入最多32个无线配件。含有8个可区分无线防区及6个可区分有线防区；2、 有线防区可独立设置常开/常闭;3、 一路远程控制开关;4、 无线兼容，315MHZ/433MHZ遥控器操作设防、撤防及紧急讨教报警；5、 含有5组接警电话号码，自动识别其为移动或固定电话；6、 支持短信和语音报警，用户可自录语音，每个防区语音类型可由用户自定义；7、 报警信息具报警人识别指示，报警类型指示;8、 支持报警中心，支持Contact Id 和 DTMF 4+2 协议，全部报警代码可由用户自定义；9、 支持、布撤防中心；10、支持24h，延迟，立即、门铃等四种防区类型，防区类型可由用户自定义；支持旁路防区，支持留守布防、强制布防，支持定时布撤防；11、用户可经过短信（可异地）对系统进行布撤防、监听、鸣响喇叭、设置等操作；12、完备用户自定义功效，灵活系统配置方法，可适应多种环境使用；13、内置备用电池，内嵌电源管理功效；14、采取优异学习码编解码技术，密码操作，能为系统提供极高安全性.基站及机房监控系统处理方案伴随移动网络无线覆盖不停增强，基站和机房建设规模日益扩大，维护管理工作日益繁重，实现无人值守、集中化、自动化基站和机房维护管理将成为一个肯定趋势；基站及机房监控系统是其维护管理关键支撑和工具，已成为基站和机房建设中基础配套需求，引入功效齐全、智能化新一代基站及机房监控系统，对于以下问题处理有着关键意义： 路现在仍存在较多基站和机房还未布署基础动力环境监控系统； 路大量基站现在只有基础干接点监控方法：即只能提供简单单向开关量告警信息，不能实现遥测、遥控、遥调等功效，无法实现故障分析和诊疗； 路农村、市郊等偏远地域基站设施失窃严重，现有系统不能有效预警、阻止和追查偷窃行为； 路运行商运维人力有限，缺乏直观有效基站和机房代维监管方法，无法有效考评和指导代维人职员作；现有模拟视频监控系统，但不支持分级组网和集中管理，缺乏智能化应用，监管维护需要大量人力； 路缺乏手机WAP/MMS/视频多媒体联动监控功效，无法实现移动监管。 增强型基站及机房监控系统将动力环境监控和图视频监控整合于一体，针对不一样基站及机房监控需求，提供全方面处理方案。 全方面基站及机房模拟和数据信息监控和采集 ESS监控系统涵盖基站（机房）内全部动力、环境量，如逆变电源、开关电源、UPS系统、油机、低压配电系统、高压配电系统、空调、蓄电池组、温度、湿度、水浸等；兼容开关量或模拟量，能够实现遥测、摇信、摇调、遥控、遥视五遥功效，监控信息能够双向传输。同时，支持主动上告、广播式轮循、点名等多个数据采集方法，减轻轮询压力和提升监控点数。监控系统在有告警主动上告和用户点名两种方法作保障前提下，完全能够拉大轮询周期；轮询周期在1分钟到多个小时之间可由操作员自由选择，传统监控系统通常全部经过采取简单点到点轮询机制来获取告警信息。 多个告警方法有效预防和杜绝基站及机房设备偷窃 ESS监控系统可提供视频红外告警、禁区保护、移动侦侧等功效，并支持结合门禁、震动、动力等联动，同时经过SMS/MMS/WAPPush立即预警；支持双向语音喊话告警、视频截图、历史视频存放等，提供现场告警联动和事后侦侧支持。提供全方面有效预警、现场阻止犯罪和事后追查盗贼功效，做到心理威慑、行动阻止和案发可查，有效预防基站和机房设备偷窃事件。 提供实时多媒体视频确定，根本消除误告警现象 当监控点因为闯进侦侧、门禁、震动、烟雾、湿度等发生告警时，ESS监控系统会立即自动切换到联动组内监控点视频画面；依据实时视频画面再确定是否是误告警，根本消除误告警现场。另外还能够结合手机WAPPush、MMS、视频浏览等多媒体监控联动，随时随地进行告警确定。 结合视频监管界面，有效管理和指导基站及机房代维人职员作 ESS监控系统结合红外告警、门禁管理等系统，每现代维人员进入基站及机房进行日常现场维护管理工作时，实时视频监管画面就自动激活到移动运维管理人员监视器前。另外，移动运维管理人员能够实时监管、考评代维人员按时、根据工作步骤保质保量完成现场维护工作，并支持结合视频和双向语音对讲指导代维人职员作。 支持基于手机WAP/MMS/视频联动告警功效 ESS监控系统支持基于手机WAPPush、MMS、视频浏览等多媒体监控联动；实现随时随地监控管理。 支持和现有动环监控系统等系统融合 基于信产部通信动力及环境集中监控系统技术规范要求，ESS监控系统支持CSC、LSC、SU三级组网架构。支持经过C/D接口和原有动力环境监控系统融合；并经过立即采集原有动力环境监控系统告警信号，实时提供自动视频监控界面切换、手机WAP/MMS/视频联动处理。 结束语 经过基站和机房监控系统，处理了传统机房监控“监而不控、可信度低”问题，用强大丰富视频监控手段来达成防盗、管理、监控三重目标，是运行商提升运维能力、降低运维成本有效工具。另外本企业承接深圳及周围地域各类大小安防工程，有专业、经验丰富安防工程师为你设计处理方案并负责安装调试，如有需要，请联络电话咨询详情，感谢你访问我们网页！蓝斯通信全新推出基于GPRS/CDMA网络远程图像监控系统厦门蓝斯通信最新推出远程无线图像监控系统，是一套基于GPRS/CDMA网络远程无线图像监控系统，它把摄像头拍摄图像信息经过压缩，经过GPRS/CDMA网络传送到监控中心。本系统能够接二路模拟视频信号输入，经过监控中心随时切换，真正实现了超远距离图像监控, 满足大多数使用场所远程数字图像监控系统. 系统无需布线，监控不受距离、地域、时间限制，监控图像能够自动存放。欢迎广大用户致电或来函咨询！蓝斯通信助力行业无线数传，效率大于想象！欢迎访问无线数据论坛
