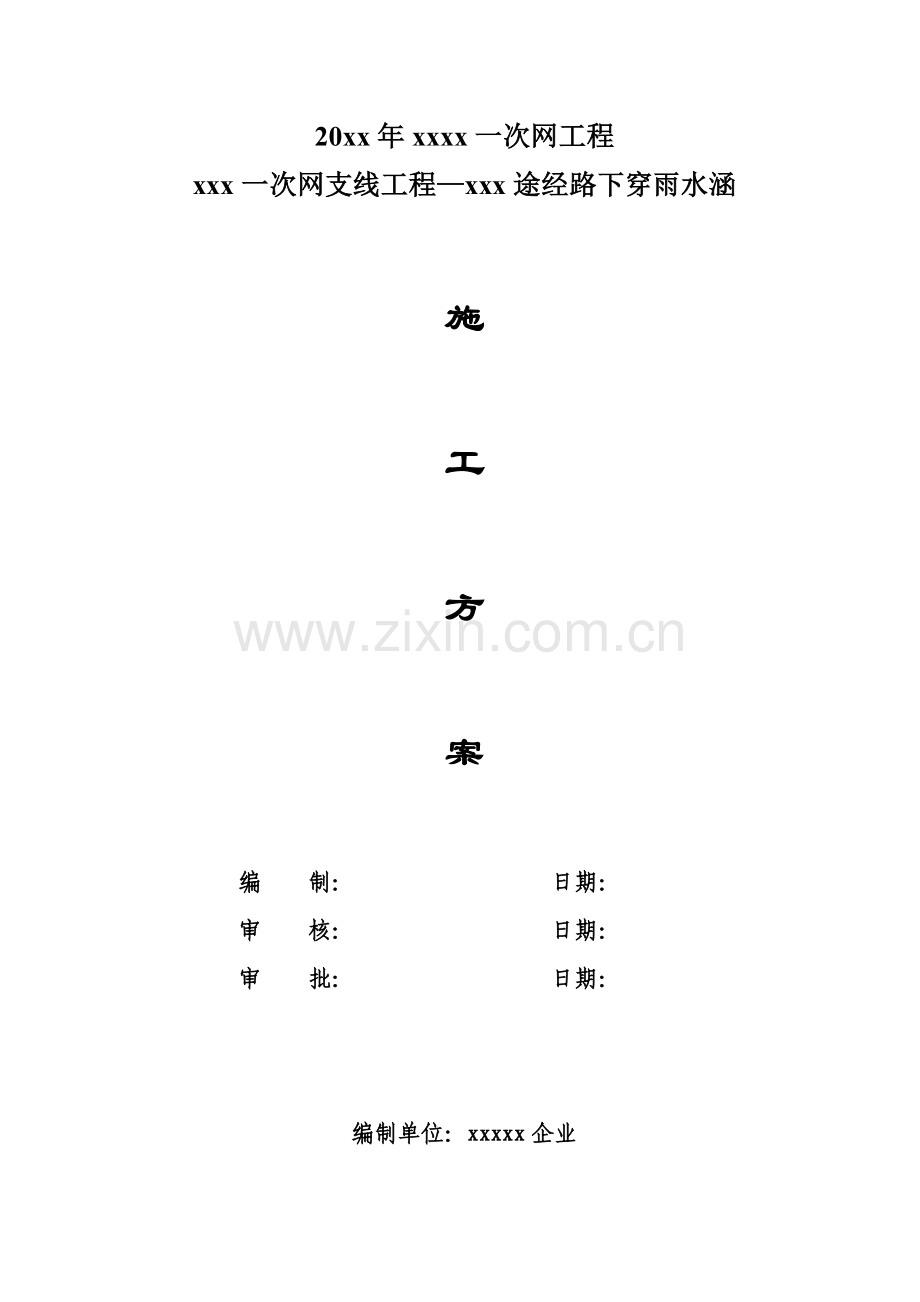

xx路热力管下越雨水涵综合项目施工专项方案.doc

20xx年xxxx一次网工程
xxx一次网支线工程—xxx途经路下穿雨水涵

施

工

方

案

编 制： 日期：
审 核： 日期：
审 批： 日期：

编制单位：xxxxx企业

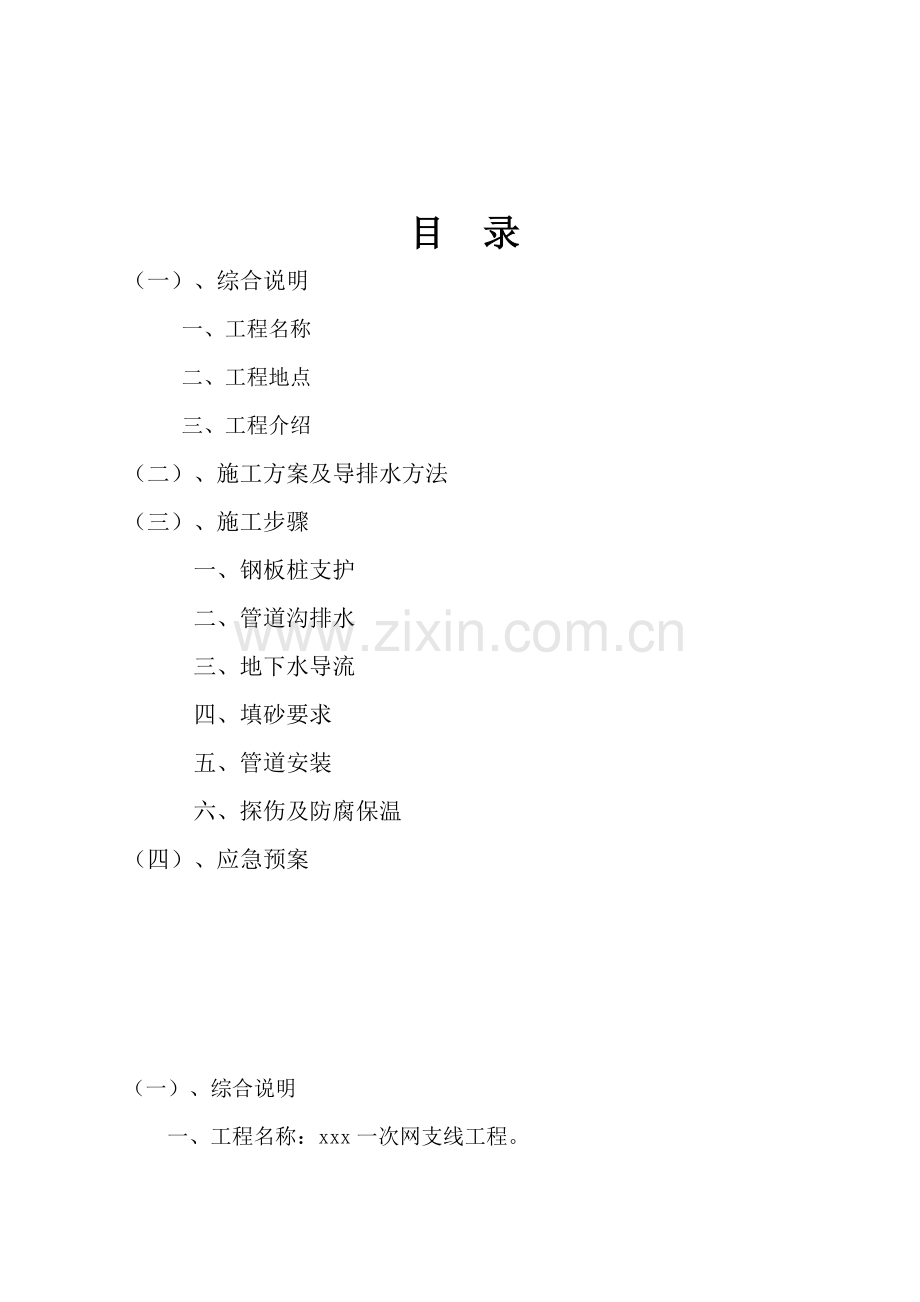

目 录
（一） 、综合说明
一、 工程名称
二、 工程地点
三、 工程介绍
（二）、施工方案及导排水方法
（三）、施工步骤
一、钢板桩支护
二、管道沟排水
三、地下水导流
四、填砂要求
五、管道安装
六、探伤及防腐保温
（四）、应急预案

（一） 、综合说明
一、工程名称：xxx一次网支线工程。
二、工程地点：xxx市海港区道南片区。
三、工程介绍：本工程为集中供热管网中热力管道一级管网工程及配套土建施工，热力管网安装300米*2，管径DN300。
此专题方案为热力管道下穿越xxx中雨水涵专题施工方案，下穿越管涵处管径为DN300。施工时需要在xxx下方排水管涵施工处两侧管道沟搭设围堰。

工程位置示意图
（二） 、施工方案及导排水方法
xxx雨水管涵下穿越方案，管道沟宽度应在原有宽度上两端分别加
宽1-2米。根据设计要求，现有管道沟距地面2.1米，挖至3米，掏空排水管涵下方，热力管线下反至管涵下方穿过，然后上反至距地面2.1米处。详见下图。

下穿雨水管涵过路段敷设管道截图 正常过路段敷设管道截图

若围堰效果不好，可在钢板桩内侧满设挡土板，材质应为钢板，预防流沙从钢板桩缝隙涌入作业坑，采取液压打桩机压入坑边。为预防坑内涌水或流沙，应提前准备好富余砂袋并随时对作业坑内水位，涌水点，结构稳定性等进行实时监测查看，出现相关问题，立即堆砌砂袋。
砂袋采取450×800一般编织袋，袋内装砂质土，以确保砂袋自重有效抵挡边坡土方侧压力。堆放位置基底应平整，确保底部砂袋受力平稳，基坑支护砂袋堆垒方法为水平单排错层堆垒，单层止水效果不显著时采取水平双排错层堆垒。
砂袋堆放时，同一排应同时往上堆，堆放时应做到上下排错位、左右搭接，堆垒密实，以确保砂袋受力整体性，堆放砂袋袋口应向内（朝向边坡），且应紧贴边坡，空隙用土塞填密实，砂袋外侧应平整、坡度统一、坡度应符合要求。原有管道从雨水涵抽出后，应做好原有孔洞封堵。

（三）、施工步骤
一、钢板桩支护。钢板桩规格：工字钢采取300型，4-6米每根；钢板桩应沿沟槽两侧连续设置；沟槽开挖宽度应考虑钢板桩和围堰尺寸，在设计宽度上能够考虑根据钢板桩尺寸和围堰宽度加宽；
施工步骤：钢板桩位置放线→挖沟槽→安装定位线→施打钢板桩（逐步将钢板桩打至设计标高，一次打入深度通常为2米）
涵盖版为600厚钢筋混凝土外加200厚沥青路面，拆除采取炮捶施工，加大通风面积，预防函内有毒气体伤人。
二、管道沟排水：下越深挖位置，沟槽内侧沿管线方向设置300*300*300排水沟，设置1个500*500*500集水坑，集水坑内设置一台泥浆泵，并设专员看护，不间断抽水,抽出地下水用管道引至周围雨水井排出。现场设置专员随时监测管沟周围构筑物水平位移，方便管沟出现坍塌前能够采取有效方法。
三、地下水导流：下越深坑位置阶段雨水涵，两侧用毛石墙临时封堵，施工时雨水涵排水功效受阻，故设置导流管对雨水涵两端进行导流。
导流管一端为潜水泵放在雨水涵上游一侧，另一端排至下游雨水涵内。根据工作坑尺寸，设置四台水泵及配套导流管，二用二备。
导流管长度应大于管道沟宽度并有足够余量，最少确保6米以上。
四、填砂要求：管道安装前，应先清除沟槽内积水，在沟底铺200mm厚中砂，然后放置管道。管顶300mm以下沟槽内必需填实中砂。回填土中应按规范要求管顶上300mm以上铺设警示带。
五、管道安装：若现场施工出现接电困难情况，为确保工期，满足焊接和降水施工连续性，采取柴油发电机供电确保施工顺利进行，准备7KW柴油发电机两台，以满足安装施工全过程。焊接层数三层，壁厚为6mm ,第一层为氩弧焊打底，第二层为手工电弧焊填充，第三层为手工电弧焊盖面；每层焊完后,应清除熔渣飞溅物等,并进行外观检验,发觉缺点应铲除重焊。穿越部分管道外加钢套管并做好防腐处理。
六、探伤及防腐保温：探伤单位随时待命，管道焊接完成后，进行探伤。防腐保温由xxx企业施工，工序应衔接紧密。
（四）、应急预案
一、考虑到在土方开挖时有可能发生流沙现象，或土方塌方严重，假如边挖边塌方或是控制不住流沙，考虑先行回填，研究分析原因，重新制订施工方案，避免施工事故发生。并具体统计测量，对现场情况进行分析和讨论并重新制订施工方案，另择日期进行施工。
二、人员、车辆应急方法。假如发生施工人员或行人受伤，立即拨打120救护。假如因施工引发，发生车辆事故、应立即配合公安交管部门处理事故。

三、相关单位联络电话
xxx市政工程管理处 联络电话：xxxx
xxx市燃气企业 联络电话：xxxx
xxx市自来水企业 联络电话：xxxx
xxx市公交企业 联络电话：xxxx
xxx排水企业 联络电话：xxxx
xxx电力企业 联络电话；xxxx
xxx交警指挥中心 联络电话：xxxx
xxx抢救中心 联络电话：120
