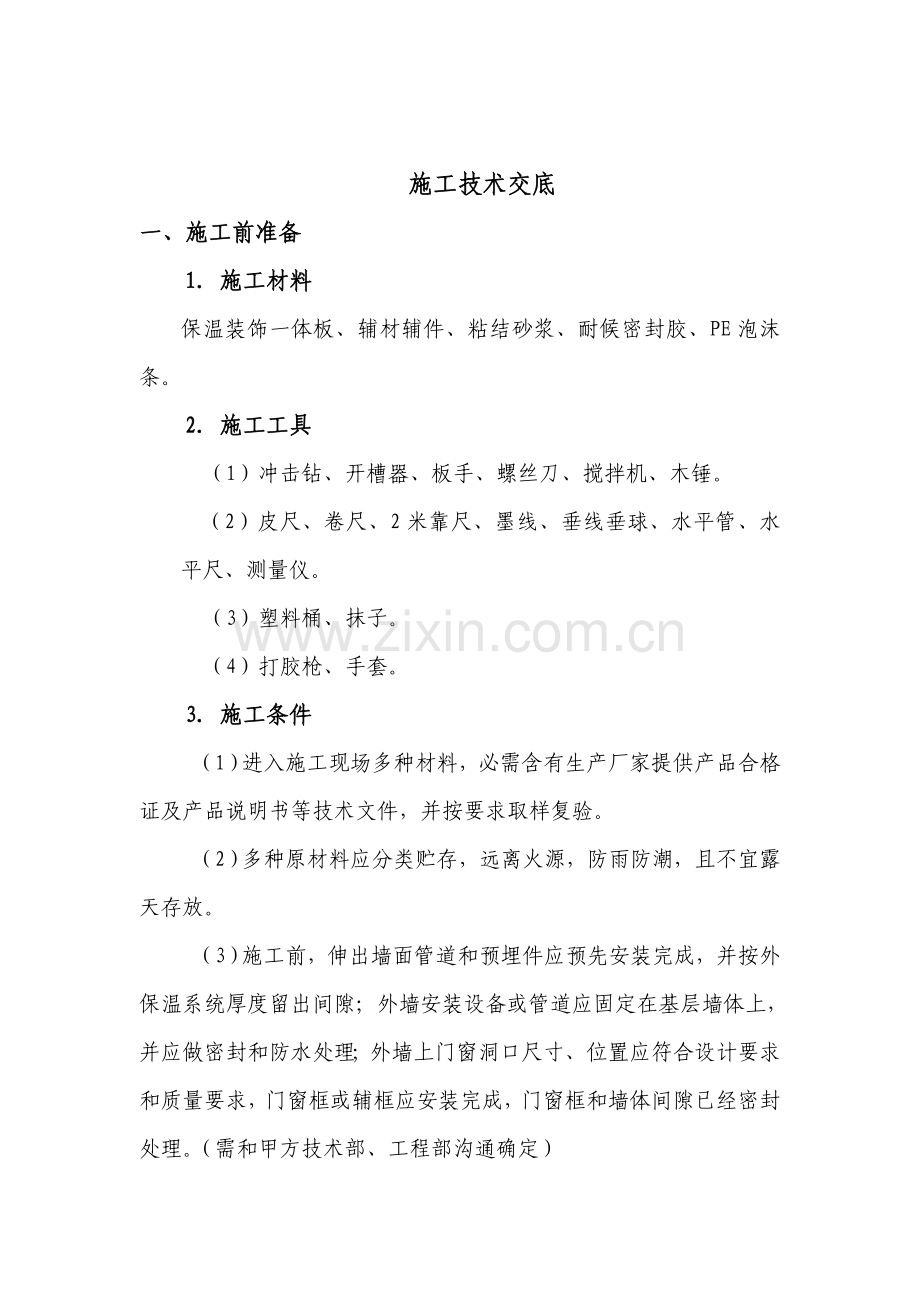

施工技术交底
一、施工前准备
1. 施工材料
保温装饰一体板、辅材辅件、粘结砂浆、耐候密封胶、PE泡沫条。
2. 施工工具
（1）冲击钻、开槽器、板手、螺丝刀、搅拌机、木锤。
（2）皮尺、卷尺、2米靠尺、墨线、垂线垂球、水平管、水平尺、测量仪。
（3）塑料桶、抹子。
（4）打胶枪、手套。
3. 施工条件
（1）进入施工现场多种材料，必需含有生产厂家提供产品合格证及产品说明书等技术文件，并按要求取样复验。
（2）多种原材料应分类贮存，远离火源，防雨防潮，且不宜露天存放。
（3）施工前，伸出墙面管道和预埋件应预先安装完成，并按外保温系统厚度留出间隙；外墙安装设备或管道应固定在基层墙体上，并应做密封和防水处理；外墙上门窗洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完成，门窗框和墙体间隙已经密封处理。（需和甲方技术部、工程部沟通确定）

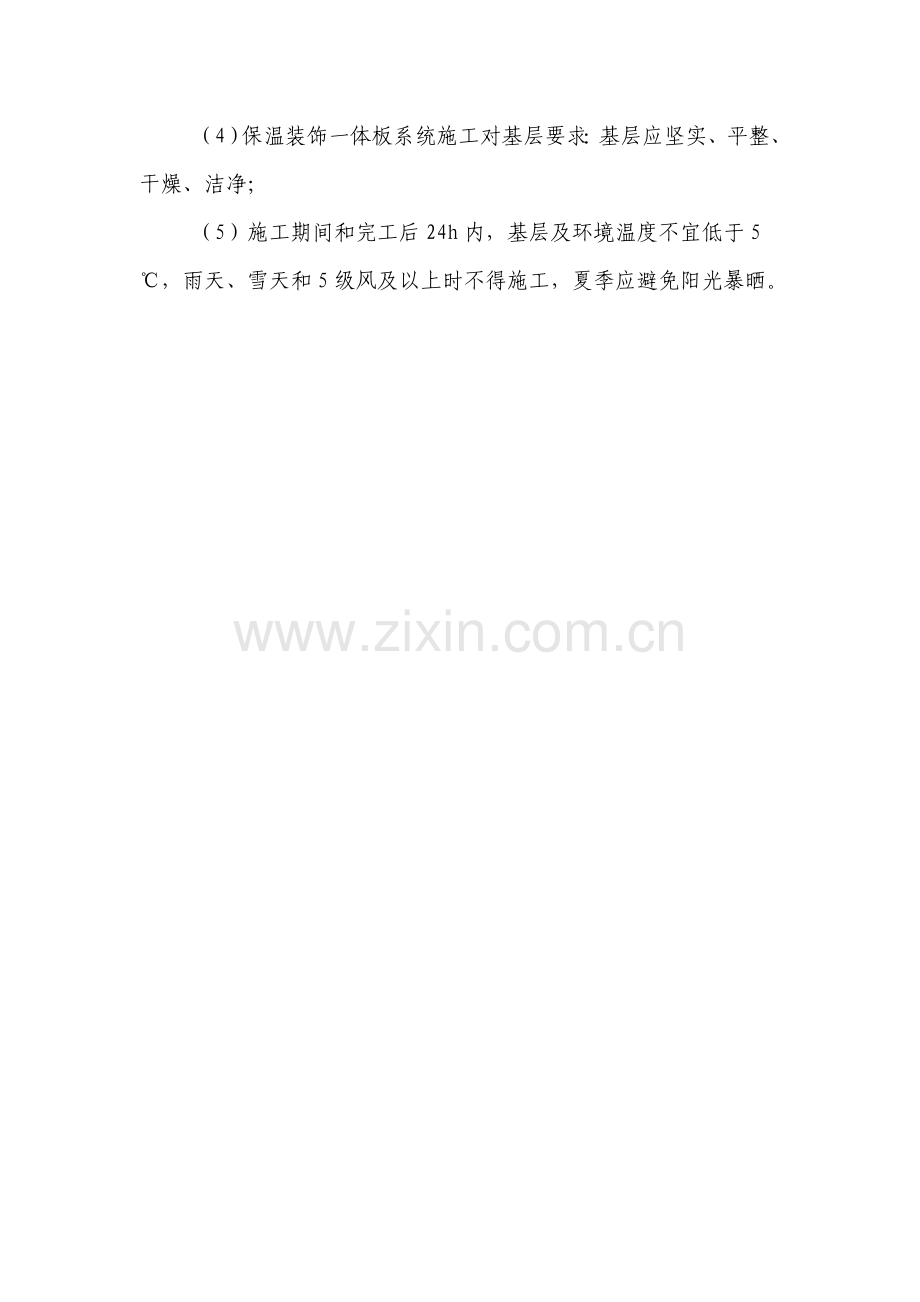

（4）保温装饰一体板系统施工对基层要求：基层应坚实、平整、干燥、洁净；
（5）施工期间和完工后24h内，基层及环境温度不宜低于5℃，雨天、雪天和5级风及以上时不得施工，夏季应避免阳光暴晒。

二、施工程序:
检验、清理、处理基层
↓
排版、分格、弹线
↓
安装连接件、锚栓、托架
↓
一体化板上均匀涂抹胶粘剂
↓
将板材粘贴上墙，调整板体平整度
↓
安装紧固件
↓
透明胶带临时封板接缝
↓
压入背衬材料，耐候密封胶密封
↓
清洁表面，成品保护，待验收
1. 基层处理
（1）基层应坚实、平整、干燥、洁净；
（2）基层质量和平整度应符合《建筑装饰装修工程质量验收规范》GB 50210-第4.2节要求， 不然应设置找平层。找平层施工质量应符合当地《建筑节能施工质量验收规范实施细则》中“外墙外保温水泥砂浆找平层”主控项目和通常项目标要求。
2. 测量放线
依据外墙分格大样图和土建单位给出标高点、进出位线及轴线位置，采取重锤、钢丝线、测量器具及水平等测量工具在主体上定出外墙平面、分格及转角等基准线；并用经纬仪进行调校、复测。
3. 安装连接件、锚栓、托架
锚栓进入基层墙体有效锚固深度不应小于50mm；实心墙体采取膨胀式专用锚栓，空心墙体应采取打结式专用锚栓，锚栓长度依据不一样基层墙体材料由单体工程设计确定。每块板和连接件固定点不应少于4处，连接件锚固点数量和位置依据板材规格由单体工程设计确定；保温装饰一体化板和连接件之间连接应在饰面层（基板）上进行。
4. 涂抹胶粘剂
胶粘剂应由专员配制，并严格按产品要求百分比调配且搅拌均匀，一次配制量应在可操作时间内用完；粘贴保温装饰一体化板时，应将胶粘剂涂抹在板材后面，采取点框法施工，粘结面积不得小于板材面积60%。
5. 粘贴板材
板材粘贴应自下而上进行，水平方向应由墙角及门窗处向两侧粘贴，粘贴时应轻柔均匀挤压，并轻敲板面，使之粘结牢靠，并立即清除挤出胶粘剂。用吊线方法确保立面垂直，用拉线方法确保平面平整。板材粘贴就位后，随即用2m靠尺检验平整度和垂直度，误差＞2mm时应重新粘贴；板材安装完成后，应即时贴上透明胶带纸，以防雨水渗透。
6. 压入背衬材料
背衬材料应均匀直顺，直径或宽度为缝宽1.3倍（嵌缝材料也可采取软泡聚氨酯填缝条，直径或宽度为缝宽1.3倍）。
7. 注胶密封
保温装饰一体化板接缝处采取耐候性硅酮建筑密封胶，密封胶厚度不应小于接宽度1/2，且最薄处不得小于5mm，密封胶应饱满、连续均匀、无气泡，花岗岩饰面采取石材用建筑密封胶，高密度纤维水泥板（带氟碳涂层）饰面采取硅酮建筑密封胶。

三、质量确保实施细则
1. 清理基层上浮尘、浆滴、油污等，剔除凸起、空鼓和酥松部位并用水泥砂浆找平；
2. 施工前应在基层上用墨线弹出板材和金属连接件位置图，并预留8～10mm拼接缝宽度；
3. 安装金属连接件、锚栓。锚栓规格和锚固位置、有效锚固深度应符合设计要求。保温装饰一体化板和连接件之间连接应在饰面层（硅酸钙板或水泥板）上进行；
4. 保温装饰一体化板和基层墙体有效粘结面积不得小于板材面积60%；
5. 紧固件安装应在板材粘贴就位后进行；
6. 一体化板接缝处密封胶应饱满、连续均匀、无气泡，密封胶厚度应符合设计要求，无负偏差；
7. 施工完成保温装饰一体化板外墙外保温系统，不得随意开凿孔洞，并应做好成品保护；
8. 施工现场安全方法应符合现行规范、规程相关要求。施工用多种机具应有专员管理和使用，定时维护校验。
连接件安装许可偏差
序号
项 目
许可偏差（mm）
检验方法
1
标高
±1.0
(有上下调整时±2.0)
水准仪
2
连接件两端点平行度
≤1.0
钢尺
3
距安装轴线水平距离
≤1.0
钢尺
4
垂直偏差（上、下两端点和垂线偏差）
±1.0
钢尺
5
两连接件连接点中心水平距离
±1.0
钢尺
6
两连接件上、下端对角线差
±1.0
钢尺
7
相邻三连接件（上下、左右）偏差
±1.0
钢尺

保温装饰一体化板安装后面层许可偏差和检验方法
项次
项目
许可偏差（mm）
检验方法
1
立面垂直度
≤3
用2m垂直检验尺检验
2
表面平整度
≤3
用2m靠尺和塞尺检验
3
阴阳角方正
≤3
用直角检验尺检验
4
接缝高低差
≤1
用钢直尺和塞尺检验
5
接缝宽度
≤1
用钢直尺检验
6
接缝直线度
≤3
拉5m线，不足5m拉通线，用钢直尺检验
