75t筑炉综合项目施工专项方案.doc

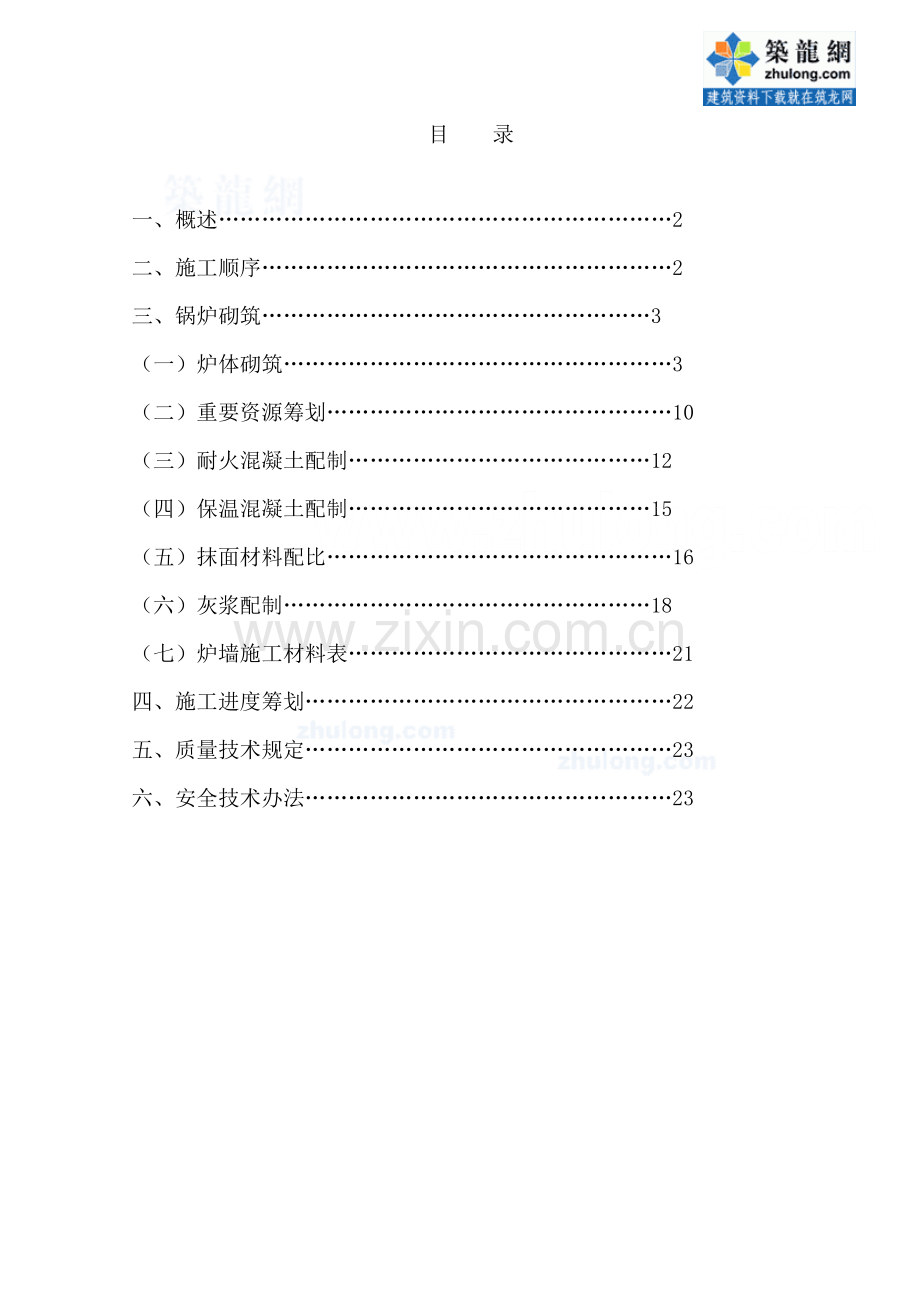

目 录一、概述2二、施工顺序2三、锅炉砌筑3（一）炉体砌筑3（二）重要资源筹划10（三）耐火混凝土配制12（四）保温混凝土配制15（五）抹面材料配比16（六）灰浆配制18（七）炉墙施工材料表21四、施工进度筹划22五、质量技术规定23六、安全技术办法23一、概述 CG-75/3.82-M24型循环流化床锅炉，在国际上称为清洁燃烧技术，对燃料实用性强，燃烧效率高。具备高效低污染特性。采用全膜式壁构造，轻型保温炉墙，锅炉热膨胀、密封得到了较好解决。同步与重型炉墙比较筑炉造价低长处。在筑炉砌筑上，炉膛内部采用高温耐磨砼，全膜式水冷壁外温度较低，采用隔热砼敷管式炉墙，泡棉作炉墙保温材料。焊锚固钉紧固在膜式壁上，外层为瓦棱形金属护板。顶部穿墙处，采用微膨胀可塑料、高温胶泥、硅酸铝纤维棉构造以利密封。在包墙管和省煤器之间，为适应热膨胀，减少泄露，采用了迷宫式沙封装置。省煤器炉墙则采用耐火异型砖、硅藻土砖及金属护板轻型炉墙构造。按图纸尺寸，标高不同部位设有人孔门、看火观测孔、测量孔，在敷管砌筑前浇注好高温砼（磷酸砼），按程序应先里后外，由下而上进行施工，但依照实际状况里外也可同步进行。二、施工顺序配合安装密封装置施工施工准备施工放线锅炉水压实验及验收焊保温支撑钩中间交接炉顶炉墙、门孔炉膛浇注水冷壁本体管路、阀门锅 筒过热器回料装置砌砖旋风筒空预器省煤器施工烘 炉外管线、阀门保温烟道、风道保温三、锅炉砌筑锅炉砌筑前，必要进行试压，并对设备安装质量作全面检查。所有砌入墙内零件和水管，锚固钉 ，销钉等。其平整度和互相间距离，均应符合设计与安装规定。 （一）炉体砌筑：1、布风床：它是以水冷壁管弯成风室与布风板，并与上部炉膛形成整体，采用磷酸耐火砼布筋进行浇注。主床以风帽为加强筋，无风帽处用直径8圆钢（1Cr13）扎成节距300300网格固定在管子鳍片上（向火面）然后浇注耐磨浇注料或混凝土。床上风室内焊直径6圆钢（1Cr13）保温钉,其节距300300进行布置。点焊在风室钢板上。钢筋网用1.6材质（1Cr13）钢丝网扎牢在保温钉上。浇注砼厚度为65，布筋时应留20厚砼保护层。详细尺寸形状按2293.801.1.0设计图进行。浇注办法：所有布筋完全焊好之后，清除浮锈及杂物，干净后用牛皮纸堵好风帽口，先浇风室内底部，然后支模浇墙顶（床底），由于磷酸砼流溢性大，不易涂抹，顶模板边浇边支，砼规定尽量干，便于堵塞。并用木锤打击模板震动，使混凝凝土内排出气泡而密实。磷酸砼应严格按配合比拌制，每拌一次用量半小时内用完为佳，一次浇注或涂敷成所需厚度。如需留施工缝时，必要密实整洁。 2、炉膛： 炉膛由膜式水冷壁构成，截面48003430，净空高约23米，先后墙在炉膛下部收缩成锥形炉底，与左、右两侧水冷壁共同形成水冷布风板和风室。炉膛沸腾层四周4.5米高范畴为销钉区，在水冷壁上焊有密排销钉，用专配备高温耐磨钢纤维浇注料涂敷成耐磨墙壁,厚度为60厘米。 涂敷耐磨墙壁前，先后浇注主床人孔洞，给煤管洞，回灰管口，二次风口等洞口，按图纸尺寸标高，焊好支架布筋、支模、用磷酸砼浇注好后（留出耐磨层厚度相接），方可进行耐磨料涂敷，涂敷前应搭脚手架，清理浮锈及杂物。持续一次涂敷成设计标高，不得留施工缝。规定涂敷密实，平整光滑，下部与布风板砼紧密相接，上部标高为下100涂敷成斜坡。 耐磨钢纤维高温浇注材料，本图设计未有配合比及阐明，按常规，材料为袋装混合料，只需加9%11%饮用水，拌和成实用于涂敷干稀度即可进行施工，若是高铝水泥为胶材，应在初凝后喷水养护。继续养护72小时，即可达到强度；若用磷酸铝为胶材，不必用水养护。3、旋风分离器： 位于炉膛上部后墙，由膜式水冷壁构成，提成两个旋风分离器，上部与炉膛斜顶相接，下部收缩成料斗。斗下为回灰管进入炉膛二次燃烧。烟气进入分离器口左右两道向内弯起圆弧。分离器内墙体所有采用高温耐磨混凝土浇注料。顶棚管与炉墙相交处用高温胶泥与巩土骨料1：1配备敷设，再用硅酸铝纤维棉浸高温粘结剂填塞打实，确认密封方可。 各种捣打料在施工前要配制出所有用量50%以上（底浆除外），以免因等料迟延整个工期影响炉衬质量，然后开始作业。第一步要在水冷壁管向火面及销钉处用毛刷涂一层底浆，厚度控制在0.51之间，每一次涂抹面积不适当太大，接着进行涂料或捣打料施工。炉底分层施工，使用平板振捣器，每层捣实度：机械振捣为0.6，人工捣打为0.70.85（从管子中心起计算厚度）下层辅料（松散料）180230，捣成110140；中层辅料（松散料）180166，捣成110100；上层辅料（松散料）133100，捣成8060；平均成型厚度（250+350）2=300若采用人工捣打炉底时，辅料应改为四层：下层辅料（松散料）155，捣成100；中层辅料（松散料）120，捣成80；中上层辅料（松散料）92，捣成60；上层辅料（松散料）92，捣成60；辅料及捣打应由炉后及两侧逐渐向炉迈进行（向流渣口方向）并做成1：50斜坡，以保证液态渣平缓流出。所有拐角部位均做成圆弧过渡，不要成直角，捣打拖力先轻渐重，直到表面微微“出汗”为止。应避免捣打成橡皮泥状，如遇此现象应即时扒松散后，辅上新料重新捣打。立面处施工所有采用人工捣打，旋风筒施工条件较困难，因而采用炉内搭脚手架方式，先施工炉顶，后捣打四壁，拌好泥料，用手轻拍成团状，用力一次压入销钉之间，有秩序地按鱼鳞状排列，涂料厚度要超过设计厚度，但面积不要过大，以便于捣打，捣打使用木锤，先轻打一遍，一锤压一锤（每次压半锤即可），再捣打第二遍、第三遍，逐渐用力。当捣打密实后，将高出某些用小压子刮平、压光。如果涂料一次压厚度不够，另加上涂料时，则高纹解决易浮现分层缺陷。因而，施工时一定要保证一次填足厚度。压泥料时可用一块薄镀锌板插入刺钉间，将掉下涂料随时收回。旋风筒炉底处最后施工。办法同上。膨胀伸缩缝留置：炉底膨胀伸缩缝留置办法是沿每层全厚度留出宽20屈折搭缝，搭接长度约100；旋风筒内伸缩缝留置，是用木锤将6钢筋，按间距500100轻轻砸入衬层内，使护衬表面成长方格网，每层方格应错岔。4、回灰管砌筑： 回灰管与上某些离器灰斗相接，总长大概9米，下部1米处有膨胀节，膨胀节下1米方形构造布钢筋网100100浇高铝水泥砼80厚，外部保温120厚，膨胀节以上管内衬缸砖，管外布钢筋网100100高铝水泥浇注，外部保温为方形880690与后墙保温连接，布铁丝网20厚保护壳。 施工时应注意，由于管直径只有450，再加上缸砖60厚。实际内径只有330，因而在未安装前，分三节衬砌缸砖，砌完后地面组装焊接，再进行安装，从设计2304.801.0上所示，也考虑到这一环节，并每节设有托砖钢板及相接处伸缩缝，缝内填硅酸铝纤维毡。安装好后再进行管外浇砼及保温工作。5、省煤器、过热器省煤器，由炉膛燃烧，上升进入过度加速段。进入烟灰分离室到竖井道，运用余热把设在烟到内省煤器给水预热、加热，因此叫省煤器。省煤器总高度为8.190米，标高12.90021.090.米，内空18005630。向火面为23011365原则耐火砖115厚,外挂泡沫石棉125厚。总厚度为240墙体构造。紧靠钢壳体，壳体上设有钢托砖支撑板、拉钩。砌筑到拉钩位置时，应选出拉钩异型砖进行砌筑，耐火砖砌筑灰缝为2，四角处留设10伸缩缝，用13石棉绳填塞。标高21.09026.420米，这一段为过热器装置炉墙，内空为22005630，与下部尺寸有变更，相接处浇注耐火混凝土，用6圆钢扎成150150网格，作为加强筋，固定在钢板上。墙体为115厚耐火砖外挂195厚泡沫棉，墙体总厚度为310。四角处留设10伸缩缝用13石棉绳填塞。上部26.420米标高也要浇注耐火混凝土。同样用6圆钢扎成150150网格，作为加强筋，施工办法同上。凡是砌砖部位人孔门及看火孔等，应先用磷酸砼加筋按图示尺寸预制，然后按标高位置砌入墙体。其他先浇。6、膜式水冷墙保温炉墙所有膜式水冷壁炉顶、外部所有采用敷管保温轻型炉墙构造。一方面清除浮锈及灰尘，然后在密闭水冷壁和包墙管鳍片上或包墙管内护板上焊上固定绝热材料圆钢钉。钢钉布置呈梅花状叉排，间距300240，圆钢钉3.5260。在钢性梁上、下距混凝土边沿50处以及在转弯处应焊一排圆钢钉。所有门孔处按门类组件图焊上各种门孔连接件，并且在连接体内部都灌溉耐火混凝土。锅炉外护板需要和水冷壁管口下零件也一定要焊妥。保温层提成23层铺设岩棉，每层穿过圆钢钉挂在上面。每层错开压缝。可用裁衣剪或钢锯条将岩棉锯成所需尺寸，在最外层岩棉外铺设20201.6铁丝网。铺平拉紧挂在圆钢钉上，然后在每个圆钢钉上套入弹性压板。用压缩办法（压缩厚度17%）将岩棉压紧。弹性压板即能自锁固定岩棉，若压板不能自锁固定，可将压板中心部位捶平后再套入圆钢钉便会自锁。也可把露在压板外圆钢钉弯成90度。岩棉敷设时可由下而上四壁同步进行，防止通缝、直缝产生，当整个敷设完毕后，安装保护壳。炉顶面，所有集箱保温面上抹石棉水泥保护壳。规定涂敷隔热砼按设计厚度一致压实平整，保温块分层错缝铺挂严实、平整、牢固。抹水泥石棉保护壳表面平整光滑，有棱角，形状美观。7、锅筒保温锅筒上不能直接焊保温钉，需用203扁钢制成包箍。包箍端部弯曲后用M8螺栓螺母拉紧固定，间距300左右，共布置约22个。布置时错开管接头，封头处用8圆钢射线形布置，互相间点焊。每箍上焊保温钉18个，梅花形布置。保温层由硅酸铝纤维毡（=30）四层固定于保温钉上，敷设时每块硅酸铝纤维毡接缝要紧紧靠拢，块与块之间接缝要互相错开，层与层之间接缝也应互相错开。然后用铁丝网做外层固定，保温钉用自锁压板压住。打弯保温钉，最后抹20石棉水泥保护壳，保温层厚度100。规定铺挂保温块紧贴锅筒，厚度均匀一致，抹面平整光滑、美观、保持原锅筒形状。8、管道、阀门、集箱等保温锅炉管道保温有本体管道和本体外管道。对于相似介质膨胀方向一致密集管道可以整体保温在一起。如穿出炉顶后屏管与集箱。如果各个屏之间位置小，无法单独进行保温施工，就进行整体保温，类似过热器都可以这样。如膨胀方向不一致保温体之间必要留出1020间隙。管道附件中阀门、法兰及附属设备门孔，为了便于运营过程中检修，按装拆式构造保温。保温前，先装设支撑及紧固件，或在外壁上补焊某些钩钉。然后敷设保温棉，再铺一层镀锌铁丝网。最后是保护层。惯用保护层有抹面灰浆、包扎玻璃丝布、铝板、涂刷沥青。敷设保温棉时，在主保温层和绝热层中须留精确膨胀缝，防止成型制品在任意位置断裂和避免覆盖层龟裂。阻碍保温体地方要留出热移值间隙。管道膨胀和弯头部位热膨胀值较大，要留出膨胀缝，缝中用矿质棉或石棉绳填充。小管径管子可直接用纤维绳缠绕，外涂抹面。垂直管（水平管）或倾斜布置管道上，每隔23米长度以及较高立式设备本体上，均应留出膨胀间隙。普通为810毫米。铺铁丝网时，不适当太松，也不能过度张紧，以紧贴主保温层外表为限，接口连接应牢固，并把扭行结扣压平，管道支架处保温层外面铁丝网端边应断开，相对即可，并将其两端用铁丝捆紧。容器和平壁保温层铁丝网，要与靠边钩钉处固定主保温材料，预留铁丝须捆紧，也不能用较粗铁丝圈箍。抹面时要分两层进行，第一遍先涂抹底层，初步找平；第二遍涂抹表层压平饰光。抹面层达到厚度时再进行第一次压饰直至呈现出水膜。待水膜消炎后，再进行第二次压饰。表层抹面应一次完毕或者抹到预留伸缩缝处。不容许新灰浆与已硬化或干凝抹面层接茬。若修补须将原有抹面层打毛。喷水充分润湿后方可接茬。然后要仔细压平饰光。粘贴玻璃布应当在烘炉完毕，炉子处在热态时进行，此时炉子自身经热胀了不会使其扯破。详细办法：将玻璃布放在乳液中拿出挤干，贴在墙或管道上，也可以先用刷子蘸乳液刷在墙或管道保温层上，然后再贴布，接着用刷子再蘸乳液在布上用力烫平，不使布下有气孔存在，使它平整无皱。9、锅炉本体简图，典型构造示意图：（见附图一）（二）耐火混凝土配制耐火混凝土是一种可以长期承受高温作用特殊混凝土,它是由耐火骨料、恰当粘结剂、渗合料和净水，按一定比例混合配制并经养护后成为具备一定物理力学性能耐火材料。耐火混凝土按其所用粘结剂不同可分为水泥作粘结剂耐火混凝土和无机化合物作粘结剂耐火混凝土。1. 用水泥作粘结剂耐火混凝土1.1矾土水泥耐火混凝土材 料 名 称重 量 比 %矾 土 水 泥1520粉 料(R9030%)015骨 料530405153040注：最高使用温度12001300可用作锅炉炉膛、顶棚及烟道炉墙耐火内衬材料。骨料和粉料可选用二级、三级矾土熟料，一级、二级粘土熟料或废高铝砖和废耐火粘土砖。1. 2硅酸盐水泥耐火混凝土材 料 名 称重 量 比 %硅 酸 盐 水 泥1520粉 料(R9030%)15骨 料535405153040注：最高使用温度10001100可用作锅炉炉膛、顶棚及烟道炉墙耐火内衬材料。骨料和粉料可选用粘土熟料和废耐火粘土砖。13低钙铝酸盐水泥材 料 名 称重 量 比 %低 钙 铝 酸 盐 水 泥1220粉 料(R9030%)015骨 料530355153540注：最高使用温度12001350可用作锅炉炉膛、顶棚及烟道炉墙耐火内衬材料。并可用于燃烧器喷嘴处炉墙。骨料和粉料可选用二级、三级矾土熟料或废高铝砖。1.4耐热水泥耐火混凝土材 料 名 称重 量 比 %耐 火 水 泥（500号以上）2530骨 料530355153540注：最高使用温度1300可用于锅炉炉膛、顶棚及烟道炉墙耐火内衬材料。骨料可选用粘土熟料或废粘土耐火砖。2.用无机化合物作粘结剂耐火混凝土2.1磷酸耐火混凝土材 料 名 称重 量 比 %粉 料（R9015%）30骨 料54051530磷 酸（浓度4045%）15（外加）矾 土 水 泥25（外加）注：最高使用温度14501600可作液态炉炉底及燃烧器喷口材料。骨料粉料可选用一、二级、矾土熟料。（三）保温混凝土配制保温混凝土是用轻质保温材料(如硅藻土砖、膨胀蛭石、膨胀珍珠岩)作骨料，用水泥作结合剂按一定比例配制并经养护后成为具备良好保温性能混凝土。1.硅藻土保温混凝土材料名称重 量 重量比%硅藻土砖粒6501 25%6513 50%38 25%石 棉15015硅酸盐水泥20020注:使用温度9002.珍珠岩保温混凝土材 料 名 称体 积 比硅酸盐水泥(525号以上)1膨胀珍珠岩(r110/m3)1012注:使用温度600（四）抹面材料配比1.石棉硅藻土抹面配比材 料 名 称重 量 比 %石棉纤维(34级)2025硅藻土粉(熟料)5060硅酸盐水泥(425号以上)2530麻 刀(外加)12.石棉珍珠岩抹面配比材 料 名 称重 量 硅酸盐水泥400石棉泥100石棉绒20珍珠岩1203.混合抹面配比材 料 名 称重 量 水 泥250珍珠岩粉100石 棉 绒125硅藻土粉125麻刀(外加)(12)%4.石棉剂材 料 名 称重 量 石棉纤维280红粘土480注:石棉剂使用温度为500,用作填塞料。(五)灰浆配制1. 耐火灰浆牌号(冶标YB396)指 标牌 号 及 数 值(NF)-40(NF)-38(NF)-34(NF)-28耐火度,不低于1730169016501580水分含量,(%)不低于62锅炉炉墙采用中粒耐火泥材 料 名 称重 量 比 粘土熟料6070结合粘土4030水30(外加)对熟料生料颗粒规定：通过0.125筛孔不不大于25%;通过1筛孔不不大于97%;所有通过2筛孔3.高铝质耐火泥牌号(冶标YB396)指 标牌 号 及 数 值(LF)-70(LF)-60(LF)-50Al2O3707560705050耐火度,%不低于17701750灼烧减量,(%)不不不大于54高铝质耐火泥颗粒构成通 过 筛 孔数 值0.125,%不不大于500.5，%不不大于971.00,%不不大于1005.保温灰浆(硅藻土、珍珠岩、蛭石质)砌筑各种不同保温材料，选用灰浆时，灰浆骨料普通与砌体材料相似。材 料 名 称重 量 硅藻土粉570450硅酸盐水泥185水25450注：硅藻土粉可用蛭石粉、珍珠岩粉代替，砌筑蛭石制品和珍珠岩制品。(六)炉墙施工材料表序号材 料 名 称规格型号单 位数 量备 注1耐火耐磨浇注料t892轻质保温浇注料t13.783磷酸盐耐火砼t31.84异形砖粘土质t13.585异形砖MB-t13.056耐火砖粘土质t56.967耐火泥粘土质t3.948硅藻土火泥硅藻土质t5.259漂珠保温砖(异型砖)t310硅藻土保温砖t16.511微膨胀耐火可塑料m32.312珍珠岩砼普通水泥m3513硅酸铝纤维绵75014硅酸铝纤维毡=30982815硅酸铝纤维毡=402570016防水泡沫石棉=30388817石棉泥m30.618石棉绳155019石棉棉绳208020高温粘合剂45021镀锌铁丝网2525275022钢筋81Cr13m140023钢筋61Cr13m160024钢筋6Q235-AFm260025钢筋12Q235-AFm320026钢筋60Cr18Ni9m100027钢筋120Cr18Ni9m60028铁丝1.6Q235-AFm240029铁丝1.60Cr18Ni9m220030石棉板120四、施工进度筹划五、重要资源筹划1、劳动力筹划表序 号工 种单 位数 量备 注1筑炉工人132焊工人23木工 人24架子工人25材料及保管员人16机械操作工人27电工人18钢筋工人19油漆工人110普工人18共计：43人注：张红江为现场施工员2、施工机具筹划表序号机具名称单位数量备 注1砂浆搅拌机台12插入式振捣棒台13切砖机台14磨砖机台15卷扬机台16大铲把47刨锛把48瓦刀把69铁锤把110扁铲把311錾子把212橡胶锤把313铁水平尺把214线坠个415靠尺把216塞尺把217卷尺把418勾缝刀把419托灰板个620小白线米3021水桶个1022存灰槽个123砖夹子个624扫帚把325电子管锯把326抹子个6六、质量技术规定质量目的：A 每道工序合格率100%B 分某些项工程合格率100%C 杜绝重大质量事故发生本工程筑炉质量原则重要有：1、根据电力建设施工及验收技术规范（DL/5047-95）锅炉机组篇，2、筑炉图和筑炉阐明书详细规定如下：1.炉墙、炉顶等保温施工1.1材料有出厂合格证，材料质量符合规范及关于规定。1.2各层应拼接严密平整，高温密封粘贴料饱满，粘贴牢固，一层应错缝，二层应压缝，缝隙填充严实。厚度符合设计规定。1. 3框架炉墙容许偏差序号检查项目技术规定容许偏差1平面度每米不不不大于32水平度量每两米不不不大于5全长不不不大于103垂直度每米不不不大于3全墙高度不不不大于154厚度耐火砼层5全墙101.4砖砌轻型炉墙砖缝容许偏差砌体名称规范砖缝(mm )容许最大缝隙(mm )每平米最大砖缝条数不得超燃烧室、过热器耐火砖墙235省煤器耐火砖墙348保温层墙571015砖砌墙容许偏差序号检查项目技术规定容许偏差1水平度每米不不不大于32水平度每两米不不不大于5全长不不不大于103垂直度每米不不不大于3全墙高度不不不大于154厚度全墙101.6支撑钩焊接牢固。铁丝网安装平整，无鼓包、空层等现象，并紧贴在保温层上，钢丝网与支撑钩紧固牢固。1.7抹面层表面应平整光滑，棱角整洁，其平面度不不不大于3/m，在冷态状况下，表面应无裂纹（细小裂纹除外）。2.耐火浇注料施工：2.1材料有合格证，现场抽样送检合格。2. 2在灌溉耐火砼前，钢筋网应涂上2mm 厚沥青2.3施工中取样常温耐压强度级别和残存抗压级别实验合格。2.4耐火浇注料施工后,表面无裂纹(发丝裂纹除外)；表面应平整、光滑，不应有蜂窝、麻面等缺陷。2.5燃烧器口、炉门洞口中线偏差不不不大于5，洞口尺寸容许偏差+5。2.6浇注件厚度容许偏差5；表面平整度不不不大于3/ m。2.7膨胀缝留置符合设备技术文献，宽度偏差为3，边界平整，填充饱满，缝内清洁。3.保温混凝土施工：保温混凝土应捣制均匀,表面平整,无裂纹。七、安全技术办法 （1） 未经安全教诲职工不得上岗作业。（2） 高空作业要系好安全带，进入施工现场要戴安全帽。（3） 上下垂直交叉作业时应设立遮挡防护。要做好洞口和临边防护。（4） 炉内灰暗处施工照明时，应使用36V电源。（5） 金属构架或设备上禁止直接悬挂电线，用电设备漏电保护装置和接地保护齐全。（6） 筑炉使用机械设备，要经常性检查和维护保养，禁止“带病”运转。（7） 机械和上料架子保护装置齐全有效。切割设备应有保护罩。（8） 安全目的：A 职业病发生率2%B 轻伤频率10%C 杜绝重大安全事故发生。
