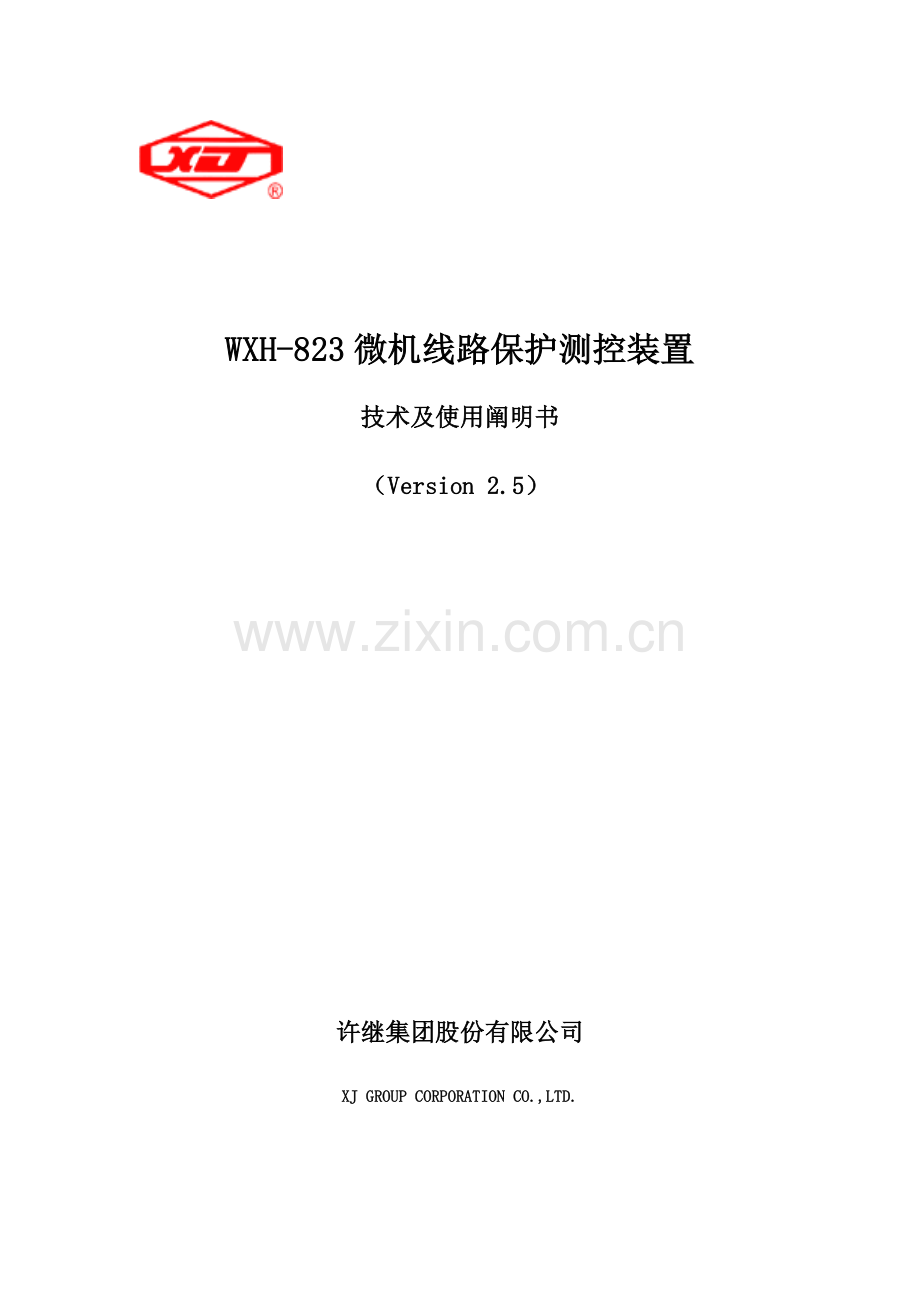

WXH-823微机线路保护测控装置
技术及使用阐明书
（Version 2.5）

许继集团股份有限公司
XJ GROUP CORPORATION CO.,LTD.

WXH-823型
微机线路保护测控装置

应用范畴
合用于66kV及如下电压级别非直接接地系统或小电阻接地系统中短线路光纤纵差和电流电压保护及测控装置。

装置硬件
l 后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运营。
l 采用32位浮点DSP解决器，大容量RAM和Flash Memory；数据解决、逻辑运算和信息存储能力强，运营速度快，可靠性高。
l 16位高精度AD，测量精度高。
l 可保存不少于100个近来发生事件报告及运营报告。
l 采用图形液晶，中文显示，菜单式操作。

重要特点
l 实时多任务操作系统，模块化编程；实时性好，可靠性高。
l 8套保护定值，定值区切换安全以便。
l 原则通信规约，以便与微机监控或保护管理机联网通讯。
l 线路保护与测控一体化。

我公司保存对本阐明书进行修改权利；
产品与阐明书不符时，请参照实际产品阐明。

.3 第四版印刷

1 装置简介 1

1.1 功能配备 1
1.2 重要特点 1

2 技术指标 1

2.1 额定数据 1
2.2 装置功耗 2
2.3 环境条件 2
2.4 抗干扰性能 3
2.5 绝缘性能 3
2.6 机械性能 3
2.7 保护定值整定范畴和误差 4
2.8 延时整定范畴和误差 4
2.9 测量精度 4

3 装置硬件 4

3.1 机箱构造 4
3.2 重要插件 5

4 保护原理 6

4.1 电流差动保护 6
4.2 三段电流电压方向保护(定期限、反时限可选) 7
4.3 过流加速保护 8
4.4 重叠闸（检同期、检无压可选） 8
4.5 低频减载保护 8
4.6 零序电流保护 8
4.7 过负荷保护 8
4.8 低电压保护 8
4.9 TV断线告警 9
4.10 TA断线告警 9
4.11 控制回路异常告警 9
4.12 装置故障告警 9
4.13 遥测、遥信、遥控及遥脉功能 9
4.14 录波 9
4.15 GPS对时 9
4.16 打印功能 10
4.17 网络通信 10

5 保护信息阐明 10

5.1 定值整定信息 10
5.2 压板整定信息 11
5.3 动作信息及阐明 12

6 装置对外接线阐明 12

6.1 装置接线端子 12
6.2 装置辅助电源 13
6.3 交流电流输入 13
6.4 交流电压输入 13
6.5 开入及开入电源 13
6.6 中央信号输出 13
6.7 位置触点 13
6.8 跳合闸出口 13
6.9 通信端子 13

7 人机界面阐明 14

8 调试及异常解决 17

8.1 调试阐明 17
8.2 程序检查 17
8.3 开关量输入检查 17
8.4 继电器开出回路检查 17
8.5 模仿量输入检查 17
8.6 相序检查 18
8.7 整组实验 18
8.8 异常解决 18

9 投运阐明及注意事项 18
10 贮存及保修 18
11 供应成套性 18
12 订货须知 19
13 附录A：装置背板端子图 20
14 附录B：系统接线示意图 21
15 附录C：装置操作回路原理图 22
1. 装置简介
WXH-823微机线路保护装置是以光纤电流差动保护、电流电压保护及三相一次重叠闸为基本配备成套线路保护装置，重要合用于66kV及如下电压级别非直接接地系统或小电阻接地系统。
1.1. 功能配备：
l 保护功能
1) 光纤电流差动保护
2) 三段电流电压方向保护（定期限、反时限可选）
3) 过流加速保护(前加速、后加速可选)
4) 三相一次重叠闸（检同期、检无压可选）
5) 低频减载保护
6) 零序电流保护
7) 过负荷保护
8) 低电压保护
9) TV断线告警
10) TA断线告警
11) 控制回路异常告警
l 测控功能
1) 8路遥信开入采集、装置遥信变位、事故遥信
2) 正常断路器遥控分合、小电流接地探测遥控分合
3) Ia，Ib，Ic，Ua，Ub，Uc，P，Q，f等模仿量遥测
4) 开关事故分合次数记录及事件SOE等
5) 故障录波
6) 4路脉冲输入
1.2. 重要特点
1) 加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上运营。
2) 集成电路所有采用工业品或军品，使得装置有很高稳定性和可靠性。
3) 采用32位DSP作为保护CPU，配备大容量RAM和Flash Memory；数据运算、逻辑解决和信息存储能力强，可靠性高，运营速度快。
4) 采用16位A/D作为数据采集，数据采集每周24点，保护测量精度高。
5) 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运营状态及数据，信息详细直观，操作、调试以便。
6) 可独立整定8套保护定值，定值区切换安全以便。
7) 大容量信息记录：可保存不不大于100个近来发生历史报告,可带动作参数，掉电保持，便于事故分析。
8) 采用DL/T667-1999规约，设有RS-485通信接口；组网经济、以便,可直接与微机监控或保护管理机联网通讯。

2. 技术指标
2.1. 额定数据
1) 额定直流电压：220V或110V (订货注明)
2) 额定交流数据：交流电压 100/V，100V
3) 交流电流 5A或1A(订货注明)
零序电流 1A
额定频率 50Hz
4) 热稳定性：
交流电压回路： 长期运营 1.2Un
交流电流回路： 长期运营 2In
1s 60In
零序电流回路： 长期运营 1A
1s 40A
5) 动稳定性：
半周波： 100In
6) 光纤电流差动保护
光纤接口技术指标：
光纤类型： 单模光纤
光发送功率： -8～-15dBm
光接受敏捷度： 优于-34dBm
光工作波长： 1300nm
无中继传播距离： 不大于20km
光纤连接器： FC型
光纤连接阐明：
WXH-823通过尾纤与光缆连接。安装时，先将附件中一根尾纤（附件中有两根尾纤，此外一根用于单装置自环测试）从中间断开，分别与相应光缆收、发纤芯用光纤自动熔接机熔接好。每个接头损耗应不大于0.1dB。熔接完毕后将接头置于光缆终端盒中保护起来。示意图：

2.2. 装置功耗
1) 交流电压回路： 每相不不不大于1VA；
2) 交流电流回路： In=5A时每相不不不大于1VA；In=1A时每相不不不大于0.5VA；
3) 零序电流回路： 不不不大于0.5VA；
4) 保护电源回路： 正常工作时,不不不大于12W；保护动作时,不不不大于15W。
2.3. 环境条件
1) 环境温度：
工作： -25℃～+55℃。
储存： -25℃～+70℃，相对湿度不不不大于80%，周边空气中不具有酸性、碱性或其他腐蚀性及爆炸性气体防雨、防雪室内；在极限值下不施加勉励量，装置不浮现不可逆转变化，温度恢复后，装置应能正常工作。
2) 相对湿度：最湿月月平均最大相对湿度为90％，同步该月月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。
3) 大气压力：80kPa～110kPa（相对海拔高度2km如下）。
2.4. 抗干扰性能
1) 脉冲群干扰实验：能承受GB/T14598.13－1998规定频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰实验。
2) 迅速瞬变干扰实验：能承受GB/T14598.10－1997第四章规定严酷级别为Ⅳ级迅速瞬变干扰实验。
3) 辐射电磁场干扰实验：能承受GB/T14598.9－1995第四章规定严酷级别为Ⅲ级辐射电磁场干扰实验。
4) 静电放电实验：能承受GB/T14598.14-1998中4.1规定严酷级别为Ⅲ级静电放电实验。
5) 电磁发射实验：能承受GB/T14598.16－中4.1规定传导发射限值及4.2规定辐射发射限值电磁发射实验。
6) 工频磁场抗扰度实验：能承受GB/T17626.8－1998第5章规定严酷级别为Ⅳ级工频磁场抗扰度实验。
7) 脉冲磁场抗扰度实验：能承受GB/T17626.9－1998第5章规定严酷级别为Ⅳ级脉冲磁场抗扰度实验。
8) 阻尼振荡磁场抗扰度实验：能承受GB/T17626.10－1998第5章规定严酷级别为Ⅳ级阻尼振荡磁场抗扰度实验。
9) 浪涌抗扰度实验：能承受IEC 60255-22-5:第4章规定严酷级别为Ⅳ级浪涌抗扰度实验。
10) 传导骚扰抗扰度实验：能承受IEC 60255-22-6:第4章规定射频场感应传导骚扰抗扰度实验。
11) 工频抗扰度实验：能承受IEC 60255-22-7:第4章规定工频抗扰度实验。
2.5. 绝缘性能
1) 绝缘电阻：各带电导电电路分别对地(即外壳或外露非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V测试仪器测试其绝缘电阻值不应不大于100MΩ。
2) 介质强度：装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)交流电压,历时1min检查无击穿或闪络现象；别的各带电导电电路分别对地(即外壳或外露非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)交流电压,历时1min检查无击穿或闪络现象。
3) 冲击电压：装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)原则雷电波冲击检查；其各带电导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)原则雷电波冲击检查。
2.6. 机械性能
1) 振动响应：装置能承受GB/T 11287-中4.2.1规定严酷级别为I级振动响应检查。
2) 冲击响应：装置能承受GB/T 14537-1993中4.2.1规定严酷级别为I级冲击响应检查。
3) 振动耐久：装置能承受GB/T 11287-中4.2.2规定严酷级别为I级振动耐久检查。
4) 冲击耐久：装置能承受GB/T 14537-1993中4.2.2规定严酷级别为I级冲击耐久检查。
5) 碰撞：装置能承受GB/T 14537-1993中4.3规定严酷级别为I级碰撞检查。
2.7. 保护定值整定范畴及误差
1) 定值整定范畴
交流电压： 4V～100V；
交流电流： 0.1In～20In；
零序电流： 0.02A～12A。
2) 定值误差
电流： < ±2.5%。
电压： < ±2.5%。
零序电流：0.02A～0.4A（含0.4A）范畴内不超过±0.01In，0.4A ～12A 范畴内不超过±2.5%。
2.8. 延时整定范畴及误差
定期限：0s～2s(含2s)范畴内不超过40ms，2s～100s范畴内不超过整定值±2％。
低频减载延时在0s～3s(含3s)范畴内不超过60ms，3s～100s范畴内不超过整定值±2％。
2.9. 测量精度
1) 各模仿量测量误差不超过额定值±0.2%；
2) 功率测量误差不超过额定值±0.5%；
3) 开关量输入电压（220V），辨别率不不不大于2ms；
4) 脉冲量输入电压24V，脉冲宽度不不大于10ms；
5) 有功、无功电度不超过±1%。

3. 装置硬件
3.1. 机箱构造
装置采用整面板形式,面板上涉及液晶显示屏、信号批示器、操作键盘、调试RS232通信口插头等。采用加强型单元机箱，按抗强振动、强干扰设计；保证装置安装于条件恶劣现场时仍具备高可靠性。无论组屏或分散安装均不需加设交、直流输入抗干扰模块。
装置外形尺寸如图3-1所示：
图3-1 外形尺寸
装置安装开孔尺寸如图3-2所示：

图3-2 安装开孔尺寸
3.2. 重要插件
本保护装置由如下插件构成：电源插件、出口插件、光电插件、CPU插件、交流插件以及人机对话插件。
1) 电源插件
由电源模块将外部提供交、直流电源转换为保护装置工作所需电压。本模块输出+5V、±15V和+24V。+5V电压用于装置数字器件工作，±15V电压用于A/D采样，24V电压输出装置，用于装置驱动继电器使用。
电源插件还附加有备用出口继电器(BYJ2)、(BYJ3)、(BYJ4)。
2) 出口插件
信号某些重要涉及跳闸信号继电器（TXJ）、重叠闸信号继电器（HXJ）、告警继电器（GXJ）。
跳合闸某些重要涉及启动继电器（QDJ）、闭锁继电器（BSJ）、跳闸继电器（TJ）、遥跳继电器（YTJ）、遥合继电器（YHJ）、防跳继电器（FTJ）、跳闸保持继电器（TBJ）、合闸保持继电器(HBJ)、压力继电器（TYJ）、合后继电器（HHJ）。
还涉及反映断路器位置跳闸位置继电器（TWJ1、TWJ2）、合闸位置继电器（HWJ）。
此外尚有一种备用继电器（BY1）及闭锁备自投继电器。
3) 光电插件
光电插件由光纤光学调制解调器构成。通过RS232同CPU插件异步通信，并与对
侧光电插件通过光纤构成线路两侧纵联光纤通道。
4) CPU插件
CPU插件由微解决器CPU、RAM、ROM、Flash Memory等构成。高性能微解决器CPU为32位浮点解决器，主频达40MHz；A/D数据输入精度达16位。集成电路所有采用工业品或军品，使得装置有很高稳定性和可靠性。
5) 交流插件
交流变换某些涉及电流变换器TA和电压变换器TV，用于将系统TA、TV二次侧电流、电压信号转换为弱电信号，供保护插件转换，并起强弱电隔离作用。
本插件6个TA分别变换IA、IB、IC、3I0、CIA、CIC 六个电流量，4个TV分别变换母线电压UA、UB、UC、Ux(线路抽取电压)。
6) 人机对话插件
人机对话插件安装于装置面板上，液晶采用中文菜单方式显示（操作），重要功能为：键盘操作、液晶显示、信号灯批示及串行口调试。
4. 保护原理
4.1. 电流差动保护
各侧保护运用本地和对侧电流数据按相进行差动电流计算，任一相满足条件即动作。依照电流差动保护制动特性方程进行鉴别，判为内部故障时动作跳闸，判为外部故障时保护不动作。各相差动保护判据如下：
式中： 、－―― 分别为线路两端相电流向量；
――― 差动起动定值；
――― 分相差动电流；
――― 分相制动电流。
上式中所设制动电流是为了提高区内故障动作敏捷性和提高区外故障安全性，由于区内故障时值很小，而区外故障时其值很大。
差动保护动作特性如图4-1。（其中和是以50Hz基波分量表达，阴影某些为动作区）。
图4-1差动保护动作特性
差动保护TA变比系数整定：将电流一次额定值大一侧整定为1，小一侧整定为本侧电流一次额定值与对侧电流一次额定值比值。与两侧电流二次额定值无关；例如：本侧一次电流互感器变比为1250/5，对侧变比为2500/1，则本侧TA 变比系数整定为0.5，对侧整定为1.00。
差动电流起动定值整定：按不不大于4 倍电容电流整定； 普通而言，应按不不大于0.2 倍额定电流整定，依照区内故障短路电流校验其敏捷度。线路两侧应按一次电流相似折算到二次整定。
4.2. 三段电流电压方向保护
WXH-823装置设三段电流电压方向保护，每一段保护电压闭锁元件及方向元件均可单独投退，通过度别设立保护压板控制这三段保护投退。其中过流Ⅲ段可通过控制字YSFS选取采用定期限还是反时限，（若为0，则过流Ⅲ段为定期限段，若为1～3，则过流Ⅲ段分别相应三种不同反时限段），依照国际电工委员会(IEC255-4)和英国原则规范(BS142.1996)规定，本装置采下列三个原则反时限特性方程，分别相应延时方式1～3。原理框图如图4-2。
图4-2三段电流电压方向保护原理框图
反时限特性方程如下：
普通反时限： (1)
非常反时限： (2)
极端反时限： (3)
上式中，为电流基准值，取过流Ⅲ段定值Idz3；为时间常数，取过流Ⅲ段时间定值T3，范畴为0～1S。其中反时限特性可由控制字YSFS选取（1为普通反时限，2为非常反时限，3为极端反时限）。
关于母线TV断线阐明：在母线TV断线时，相应电压、方向元件退出(程序内置，没有软压板)；如果母线TV断线有关保护设立为投入，则母线TV断线时，电流保护逻辑只判电流大小；否则，有关保护设立退出时，则退出带方向、电压元件保护段。
4.3. 过流加速保护
装置设立了独立加速保护段，可通过控制字选取合闸前加速或合闸后加速，合闸后加速保护涉及手合于故障加速跳与自动重叠于故障加速跳。
装置手合加速回路不需由外部手动合闸把手触点来起动，此举重要是考虑到当前许多变电站采用综合自动化系统后，已取消了控制屏，在现场不再安装手动操作把手，或仅安装简易操作把手。
装置设立了独立过流加速段电流定值及相应时间定值，与老式保护相比，使保护配备更加灵活。本保护在断路器处在合位后开放3s。
4.4. 三相一次重叠闸
装置设有三相一次重叠闸功能，通过设立重叠闸压板控制投退。重叠闸当开关位于合位，且无外部闭锁时充电，充电时间为15s。当开关由合位变为跳位时重叠闸启动。启动后，若10秒内不满足重叠闸条件（具有流：超过0.04In）则放电。重叠闸设有四种重叠方式：0－无检定；1－检无压，有压转检同期；2－检同期；3－检无压，有压不重叠。
4.4.1 重叠闸启动：由断路器位置接点变位启动。
4.4.2 重叠闸闭锁
重叠闸闭锁条件有：
①闭锁重叠闸；②低频动作；③过负荷跳闸；④弹簧未储能；⑤手跳（HHJ返回）；⑦遥控跳闸；⑧控制回路断线；⑨线路电压异常；⑩压力异常。
4.5. 低频减载保护
在断路器处在合位时投入低频减载保护。低频减载设有电压闭锁、滑差闭锁。当系统发生故障，频率下降过快超过滑差闭锁定值时瞬时闭锁低频减载保护。低频减载保护动作同步闭锁线路重叠闸。
4.6. 零序电流保护
装置设有一段零序电流保护，通过设立保护压板控制投退。
在不接地或小电流接地系统中发生接地故障时，其接地故障点零序电流基本为电容电流，且幅值很小，用零序过流保护来检测接地故障很难保证其选取性。本装置通过网络互联，与其她装置信息共享，通过CBZ-8000综合自动化系统采用网络小电流接地选线办法来获得接地间隔，并通过网络下达接地试跳命令来进一步拟定接地间隔。
在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸办法，本装置中设一段零序过流保护（可整定为报警或跳闸）。
在某些不接地系统中，电缆出线较多，电容电流较大，也可采用零序电流保护直接跳闸方式。
4.7. 过负荷保护
装置设有过负荷保护功能。过负荷可通过控制字定值选取动作于跳闸或告警。投跳闸时，跳闸后闭锁重叠闸。投告警功能时，过负荷返回系数不不大于0.97。
4.8. 低电压保护
在系统故障时电压减少，可配备低电压保护来甩掉某些负荷。本保护在断路器处在合位时投入，在母线TV断线时闭锁。
4.9. TV断线告警
4.9.1. 母线TV断线告警
1) 最大线电压与最小线电压差不不大于18V，且3U0不不大于8V,判为母线TV断线；
2) 三个线电压均不大于18V，且任一相有流（> 0.04In）；
3) 3U0不不大于8V,且最大线电压不大于18V；
控制字投入，满足以上任一条件，5s后报母线TV断线，并依照控制字(XGBH)选取母线TV断线后与否闭锁带电压闭锁电流保护和低电压保护。不满足以上状况，且线电压均不不大于80V，0.5s后母线TV断线返回。母线TV断线闭锁重叠闸。
4.9.2. 线路电压异常告警
对于含检无压或检同期规定线路，装置在断路器处在合位或母线有流（> 0.04In）时，检查在母线电压不不大于80V状况下线路抽取电压，其幅值应不不大于无压值(30V)，或与母线相应相别电压角度不大于10°，否则5s后报线路电压异常，同步闭锁重叠闸。待线路抽取电压恢复正常时返回。
4.10. TA断线告警
在电流差动保护中，瞬时TA断线报警和闭锁功能在差动元件动作后进行鉴别。为防止瞬动时TA断线误闭锁，满足下述任一条件不进行瞬时TA断线鉴别：
1) 电流差动保护起动后最大相电流不不大于1.2In；
2) 电流差动保护起动后电流比起动前电流增长。
本侧和对侧六路电流同步满足下列条件以为是TA断线：
1) 一侧TA一相或两相电流减小至电流差动保护起动；
2) 别的各路电流不变。
通过控制字可选取瞬时TA断线发告警信号同步与否闭锁本保护。如果装置中电流差动保护退出运营，则瞬时TA断线告警和闭锁功能自动退出。
4.11. 控制回路异常告警
装置采集断路器跳位和合位，当控制电源正常、断路器位置辅助接点正常时，必有且只有一种跳位或合位，否则，经3s延时报控制回路异常告警信号，同步重叠闸放电，但不闭锁保护。
4.12. 装置故障告警
保护装置硬件发生故障（涉及定值出错，定值区号出错，开出回路出错），装置LCD可以显示故障信息，并闭锁保护开出回路，同步发中央信号。
4.13. 遥测、遥信、遥控及遥脉功能
遥测：装置测量回路有独立交流输入（CIA、CIC）接仪表TA，与保护回路交流输入分开。测量IA、IC、P、Q等；
遥信：各种保护动作信号及断路器位置遥信、开入遥信等；
遥控：远方控制跳、合闸，压板投退、修改定值等；
遥脉：合计电度表脉冲。
4.14. 录波
装置记录保护跳闸前4周波，跳闸后6周波（每周波24点）采样数据，保护跳闸后上送变电站自动化主站，或者由独立故障分析软件，分析故障和装置跳闸行为。
4.15. GPS对时
装置通过与变电站自动化主站通信，得到年月日时分秒信息，并配备一种GPS对时开入，连接到站内GPS接受器秒脉冲输出，实现毫秒对时，对时精度不大于1ms。
4.16. 打印功能
对于配备为单网装置，可配备网络共享打印机，使用装置RS-485接口（N204、N205），可打印定值及动作报告、自检报告、开入量变化等；另一种RS-485接口可连接到变电站自动化系统，通过主站打印。
对于配备为双网装置，可连接到变电站自动化系统，通过主站打印，装置不再配备打印机。
4.17. 网络通信
装置具备双RS-485通信接口，可通过软件设立为单网和双网，直接与微机监控或保护管理机通信,规约采用电力行业原则DL/T667-1999（IEC-60870-5-103）。

5. 保护信息阐明
5.1. 定值整定信息
装置可存储8套定值，相应定值区号为0～7。整定期，未使用保护功能应退出压板，使用保护功能投入压板，并对有关控制字、电流、电压及时限定值进行整定。
定值范畴见表5-1：
表5-1 WXH-823定值范畴
定值种类
定值项目(符号)
整定范畴及步长
1.电流差动保护
TA变比系数
0.25～1.00，0.01
差动起动定值（Idzcl）
0.1In～20In，0.01A
二相式TA（TA2）
1/0（1为二相式TA，0为三相式TA）
TA断线闭锁保护（TABS）
1(投入)／0(退出)
2.电流Ⅰ段保护
电流Ⅰ段定值（Idz1）
0.1In～20In，0.01A
电流Ⅰ段时限（T1）
0s～100s，0.01s
电流Ⅰ段电压定值（Udz1）
2.0V～100V，0.01V
-30°敏捷角投退（ALM1）
1(-30°)／0(-45°)
电流Ⅰ段电压投退（UBS1）
1(投入)／0(退出)
电流Ⅰ段方向投退（DBS1）
1(投入)／0(退出)
3.电流II段保护
电流II段定值（Idz2）
0.1In～20In，0.01A
电流II段时限（T2）
0s～100s，0.01s
电流II段电压定值（Udz2）
2.0V～100V，0.01V
-30°敏捷角投退（ALM2）
1(-30°)／0(-45°)
电流II段电压投退（UBS2）
1(投入)／0(退出)
电流II段方向投退（DBS2）
1(投入)／0(退出)
4.电流Ⅲ段保护
电流Ⅲ段定值（Idz3）
0.1In～20In，0.01A(投反时限时范畴为0.1In～3In)
延时方式(YSFS)
0～3，1(0为定期限，1～3分别相应普通反时限，非常反时限，极端反时限)
电流Ⅲ段时限（T3）
0s～100s，0.01s(投反时限时范畴为0.05s～1s)
电流Ⅲ段电压定值（Udz3）
2.0V～100V，0.01V
-30°敏捷角投退（ALM3）
1(-30°)／0(-45°)
电流Ⅲ段电压投退（UBS3）
1(投入)／0(退出)
电流Ⅲ段方向投退（DBS3）
1(投入)／0(退出)
5.过流加速保护(前加速或后加速)
过流加速定值（Ijs）
0.1In～20In，0.01A
过流加速时限（Tjs）
0s～100s，0.01s
前加速方式投退（QJS）
0(后加速)/1(前加速)
6.重叠闸
重叠闸时限（Tch）
0.3s～10s，0.01s
重叠闸无压值（Udzch）
4V～100V，0.01V
重叠闸同期角（Ach）
5°～50°，0.01°
重叠闸方式（Mch）
0(无检定)／1(检无压有压转检同期)／2(检同期)/3(检无压有压不合闸)
抽取电压相别（TUx）
0(Ua)／1(Ub)／2(Uc)／3(Uab)／4(Ubc)／5(Uca)
遥控合闸方式（Myh）
0(无检定)／1(检无压有压转检同期)／2(检同期)/3(检无压有压不合闸)
7.低频减载保护
动作频率（f）
45Hz～49.5Hz，0.01Hz
动作时限（Tf）
0s～100s，0.01s
动作电压（Udzf）
10V～90V，0.01V
滑差定值（dfdt）
0.3Hz/s～10Hz/s，0.01Hz/s
滑差闭锁（DF）
1(投入)／0(退出)
8.零序电流保护
零序电流定值（I0dz）
0.02A～12A，0.01A
零序电流时限（T0）
0s～100s，0.01s
零序电流跳闸（I0TZ）
1(投入)／0(退出)
9.过负荷保护
过负荷定值（Igfh）
0.1In～20In，0.01A
过负荷时限（Tgfh）
0s～600s，0.01s
过负荷跳闸（GFHTZ）
1(投入)／0(退出)
10.低电压保护
低电压定值（Udz）
4V～70V，0.01V
低电压时限（Tdy）
0s～100s，0.01s
11.TV断线检测
TV断线投退（TV）
1(投入)／0(退出)
有关保护投退（BH）
1(投入)／0(退出)
5.2. 压板整定信息
表5-2软压板信息
压板名称
控制字
差动保护压板
投入／退出
电流Ⅰ段压板
投入／退出
电流Ⅱ段压板
投入／退出
电流Ⅲ段压板
投入／退出
过流加速压板
投入／退出
重叠闸压板
投入／退出
低频减载压板
投入／退出
零序电流压板
投入／退出
过负荷压板
投入／退出
低电压压板
投入／退出
