防汛安全监理工作细则.doc

呼和浩特市都市轨道交通2号线一期工程土建监理三标

（防汛安全）
监理实行细则

编制：
审核：
审批：

北京中铁诚业工程建设监理有限公司
呼和浩特市都市轨道交通2号线一期工程土建监理三标总监办
二零一六年四月

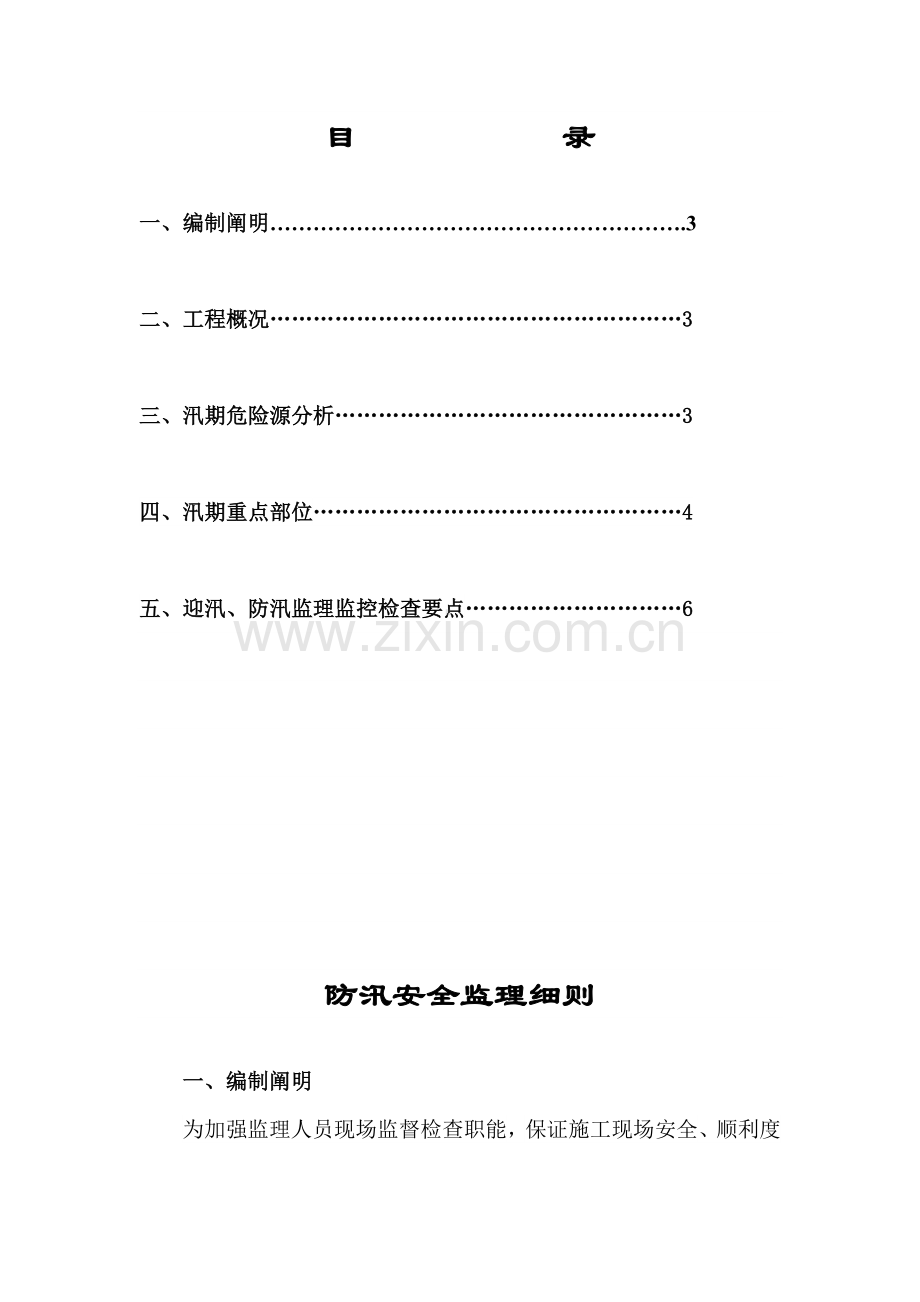

目 录

一、编制阐明………………………………………………….3

二、工程概况…………………………………………………3

三、汛期危险源分析…………………………………………3

四、汛期重点部位……………………………………………4

五、迎汛、防汛监理监控检查要点…………………………6

防汛安全监理细则

一、编制阐明
为加强监理人员现场监督检查职能，保证施工现场安全、顺利度过汛期，根据轨道公司、项目一中心防汛会议工作安排、“安全监理规程”、上级“迎汛、防汛”文献精神、以及06、07标施工项目部“防汛应急预案”，特制定本防汛安全监理细则，以监督检查施工单位把各方面安全办法贯彻到位，保证有效做好“迎汛、防汛”工作，最大限度地保障施工人员、监理人员人身安全和各单位财产安全。
二、工程概况
呼和浩特市轨道交通2号线是都市区南北向“L”型骨干线，南起赛罕区中油呼炼社区，北至新城区鸿盛工业园，串联了呼和浩特市都市主中心、东部副中心、南部副中心等重点区域。线路全长约30km，设车站26座。2号线一期工程线路全长27.265km，所有为地下段，设站24座（换乘站6座），所有为地下站，平均站间距1.166km。在新城区新店东站北侧设停车场一处，在赛罕区西喇嘛营村设车辆段一处。
呼市轨道交通2号线线一期工程土建施工监理三标段涉及嘉茂购物中心站、学府康都站、海亮广场站；仕奇公园站--嘉茂购物中心站--学府康都站--海亮广场站--新华广场站--呼和浩特站站区间三站五区间。
嘉茂购物中心站
车站为地下两层14米宽岛式站台车站，设计中心里程右线为右CK10+884.856，嘉茂购物中心站设计起迄里程：右CK10+975.306～右CK11+180.356；车站主体长295.5m，宽22.7m。车站附属建筑涉及 4个出入口及通道、2组风亭及风道。
本站主体构造采用盖挖法施工，附属构造均采用明挖法施工，围护构造采用地下持续墙+内支撑体系。主体构造为地下双层单柱两跨构造钢筋混凝土框架构造。车站两端接盾构区间，小里程端提供盾构接受，大里程端提供盾构始发。
学府康都站
学府康都站位于锡林郭勒南路与大学西街交叉路口，沿锡林郭勒南路布置，为地下二层岛式站台车站，外包长度200.6m，原则段宽19.7m。
学府康都站为一期工程第9个站，前一种站为嘉茂购物中心站，后一种站为海亮广场站。车站位于锡林郭勒南路与大学西街交叉路口，有效站台中心里程YCK11+966.928。本站共设4个出入口（2号出入口预留），1个安全疏散口和2组风亭。
海亮广场站本站主体构造采用纵向分幅盖挖逆做法，别的附属采用明挖法施工，盖挖围护构造采用地连墙，明挖围护构造采用地连墙+内支撑体系。主体构造为地下双层双柱三跨构造钢筋混凝土框架构造。
区间均为盾构法施工。
三、汛期危险源分析
依照本标段工程特点，结合现场实际状况，本工程汛期安全生产事故隐患重要有如下几种方面：
1、6标西关环岛站明挖基坑汛期开挖土方构造安全，汛期对裸露地基影响；对围护桩开挖和砼施工质量影响；对车站初支、防水施工、主体构造钢筋、砼施工、对顶板回填施工影响。
2、因降雨导致雨水倒灌7标施工竖井内，影响构造安全。
2、暗挖下穿雨、污水管线段，因雨水渗漏导致掌子面以及隧道塌方。
3、降水井、排水沟渗漏引起基坑或竖井周边土体坍塌。
4、因雨水流入施工场地，导致现场暂时用电电路或设备破坏以及引起触电事故。
四、汛期重点部位
结合本标段工程特点和现场实际状况，汛期本工程重点部位重要有如下几项：
1、西关环岛站位自然地面坡度大，雨水汇集快，场地排水十分重要，否则水位会迅速升高，灌入明挖基坑内，危急基坑构造安全。当前西关环岛站尚未开工，汛期也许不会影响，依照施工进展状况安排防汛工作。
2、昌平站1、2、3号竖井、西昌区间盾构接受井、昌亢区间盾构接受井等竖井均位于政府街两侧行政事业单位院内，场地建设破坏或变化了原有排水系统，院内如排水不畅，水位会迅速升高，灌入施工竖井内。
3、7标西昌暗挖区间共有保护管线10根，其中污水砼2根均为Φ500，电力3根：2根钢管2×Φ150、1根塑料管Φ50，通信2根均为钢管：2×Φ150、3×Φ100，燃气1根PE管Φ160，上水1根铸铁Φ150，电信1根砼74cm×52cm。3号竖井横通道上方共有4根管线，其中雨水2根：均为砼管：Φ500、Φ600各一根，污水一根砼Φ500，电信1根塑料管74cm×106cm。2号竖井横通道上方共有2根管线，其中上水1根铸铁Φ120，污水一根砼Φ400。1号竖井横通道上方共有3根管线，其中水1根铸铁Φ200，通信1根塑料管2×Φ100，污水一根砼Φ200。也许会发生因雨、污水渗漏导致掌子面塌方。
雨季施工单位和监理单位项目部要指派专人定期巡逻，并要有冒雨检查制度，巡视管线标志与否清晰、精确，保护办法与否到位，发既有险情预兆或险情要及时启动应急预案，坚决采用办法，避免发生事故。
西 环 路
政
府
街
昌平站1#竖井
昌平站3#竖井
西昌区间竖井

昌平现07标西昌竖井、昌平站1#竖井、3#竖井场地位置照片
竖井口挡水台顶标高68.5
大门口路面标高67.01
场地内地面标高67.82
西昌区间竖井场地标高示意图
场地内地面标高66.7
大门口路面标高65.93
竖井口挡水台顶标高67.3
昌平站1#竖井工区场地标高示意图
场地内地面标高65.8
竖井口挡水台顶标高66.1
大门口路面标高65.13
昌平站3#竖井工区场地标高示意图
五、迎汛、防汛监理监控检查要点
1、针对汛期也许引起安全生产事故，监理人员要审核、指引施工单位制定《防汛专项方案》、《防汛应急救援预案》和《防隧道涌水涌砂应急救援预案》《防塌方应急救援预案》等方案预案。
2、指引、督促施工单位成立应急抢险救援队伍，进行抢险、救援知识技能培训以及演习，可以在浮现险情时迅速到达施工现场展开救援。
3、汛期来临前，检查指引施工单位做好应急抢险救援设备物资储备、维护和更新，规定施工单位安排专人负责管理，建立工作台帐，保证设备物资使用功能完好，可以随时调用。
4、因本监理标段工程西关环岛站自然地面坡度大，雨水极易汇集到地势低处，灌入车站主体构造内和西昌盾构区间，属本标段工程重点部位，汛期到来前驻地监理要监督施工单位做好基坑防雨水倒灌办法。
5、检查督促施工单位做好场地内暂时用电各级配电箱、线路有效防护，保证用电安全。
6、对施工场地周边排水系统、重要雨污水管线、防汛重要部位组织重点排查，保证各施工场地排水管网与市政管网系统有效接合，保证汛期施工场地排水畅通。必要时可对场地竖井周边排水沟铺设防水板，以防止渗漏。
7、督促各施工单位，做好加工棚、脚手架、起吊等施工设施安全加固；对暂时用电设施防水防触电装置、基坑、管沟（槽）等地下作业工程排水、放坡、支护和防护栏杆状况检查解决、对施工工棚、基坑处设立警示牌，并加强对工地员工安全管理，严防事故发生。
8、加强对暂时加工棚、材料仓库、彩钢围墙等暂时设施检查，对存在安全隐患要及时规定施工单位做好修缮加固工作，防止被风括倒、掀掉、移位发生事故；对低洼工地浮现堵水或内涝，要及时指引施工单位采用抽水办法，保证排水畅通，边坡不坍塌；对暂时设施位置偏低，要贯彻防范办法，或及时转移；对也许浮现安全问题施工现场要及时告知组织人员撤离，保证安全。
9、督促指引施工单位加强对竖井以及隧道监控量测，特别是对下穿或平行穿越雨、污水管线部位，沉降数值要随测随报，必要时增长监测频率，同步加强地表巡视，保证24小时有人巡视。
10、总监办、各驻地监理组，注意广播、电视及地方气象、水文部门预报，以便及时掌握雨情、汛情，做到早准备争取积极，做好《施工晴雨表》。
11、驻地监理汛期要加强施工现场巡视，及时发现，及时解决险情，将事故解决在萌芽状态；各驻地组长为所辖区域重点部位监理负责人。
12、监理人员要认真贯彻施工现场值班制度，监督施工单位雨中巡逻制度贯彻，特别对竖井井口、各条雨、污水管线，发现问题及时上报总监及施工单位，特殊状况可直接与管线产权单位联系。雨、污水管线产权单位为北京排水集团管网分公司，联系人刘伟，联系电话62909946。
附：监理人员汛期值班表
呼市地铁2号线一期工程土建监理三标
序号
日 期
时 间
总监办
值班领导
电 话
驻地值
班人员
电 话
1
-6-1
星期三
陈献军

陈献军
王志强
刘楠
陈恩泽
张智勇

2
-6-2
星期四
王志强

3
-6-3
星期五
刘楠

4
-6-4
星期六
陈恩泽

5
-6-5
星期日
张智勇

6
-6-6
星期一
陈献军

7
-6-7
星期二
王志强

8
-6-8
星期三
刘楠

9
-6-9
星期四
陈恩泽

10
-6-10
星期五
张智勇

11
-6-11
星期六
陈献军

12
-6-12
星期日
王志强

13
-6-13
星期一
刘楠

14
-6-14
星期二
陈恩泽

15
-6-15
星期三
张智勇

16
-6-16
星期四
陈献军

17
-6-17
星期五
王志强

18
-6-18
星期六
刘楠

19
-6-19
星期日
陈恩泽

20
-6-20
星期一
张智勇

21
-6-21
星期二
陈献军

22
-6-22
星期三
王志强

23
-6-23
星期四
刘楠

24
-6-24
星期五
陈恩泽

25
-6-25
星期六
张智勇

26
-6-26
星期日
陈献军

27
-6-27
星期一
王志强

28
-6-28
星期二
刘楠

29
-6-29
星期三
陈恩泽

30
-6-30
星期四
张智勇

31
-7-1
星期五
陈献军

32
-7-2
星期六
王志强

33
-7-3
星期日
刘楠

34
-7-4
星期一
陈恩泽

35
-7-5
星期二
张智勇

36
-7-6
星期三
陈献军

37
-7-7
星期四
王志强

38
-7-8
星期五
刘楠

39
-7-9
星期六
陈恩泽

40
-7-10
星期日
张智勇
陈献军
王志强
刘楠
陈恩泽
张智勇

41
-7-11
星期一
陈献军

42
-7-12
星期二
王志强

43
-7-13
星期三
刘楠

44
-7-14
星期四
陈恩泽

45
-7-15
星期五
张智勇

46
-7-16
星期六
陈献军

47
-7-17
星期日
王志强

48
-7-18
星期一
刘楠

49
-7-19
星期二
陈恩泽

50
-7-20
星期三
张智勇

51
-7-21
星期四
陈献军

52
-7-22
星期五
王志强

53
-7-23
星期六
刘楠

54
-7-24
星期日
陈恩泽

55
-7-25
星期一
张智勇

56
-7-26
星期二
陈献军

57
-7-27
星期三
王志强

58
-7-28
星期四
刘楠

59
-7-29
星期五
陈恩泽

60
-7-30
星期六
张智勇

61
-7-31
星期日
陈献军

62
-8-1
星期一
王志强

63
-8-2
星期二
刘楠

64
-8-3
星期三
陈恩泽

65
-8-4
星期四
张智勇

66
-8-5
星期五
陈献军

67
-8-6
星期六
王志强

68
-8-7
星期日
刘楠

69
-8-8
星期一
陈恩泽

70
-8-9
星期二
张智勇

71
-8-10
星期三
陈献军

72
-8-11
星期四
王志强

73
-8-12
星期五
刘楠

74
-8-13
星期六
陈恩泽

75
-8-14
星期日
张智勇

76
-8-15
星期一
陈献军

77
-8-16
星期二
王志强

78
-8-17
星期三
刘楠

79
-8-18
星期四
陈恩泽

80
-8-19
星期五
张智勇

81
-8-20
星期六
陈献军

82
-8-21
星期日
王志强

83
-8-22
星期一
刘楠
陈献军
王志强
刘楠
陈恩泽
张智勇

84
-8-23
星期二
陈恩泽

85
-8-24
星期三
张智勇

86
-8-25
星期四
陈献军

87
-8-26
星期五
王志强

88
-8-27
星期六
刘楠

89
-8-28
星期日
陈恩泽

90
-8-29
星期一
张智勇

91
-8-30
星期二
陈献军

92
-8-31
星期三
王志强

93
-9-1
星期四
刘楠

94
-9-2
星期五
陈恩泽

95
-9-3
星期六
张智勇

96
-9-4
星期日
陈献军

97
-9-5
星期一
王志强

98
-9-6
星期二
刘楠

99
-9-7
星期三
陈恩泽

100
-9-8
星期四
张智勇

101
-9-9
星期五
陈献军

102
-9-10
星期六
王志强

103
-9-11
星期日
刘楠

104
-9-12
星期一
陈恩泽

105
-9-13
星期二
张智勇

106
-9-14
星期三
陈献军

107
-9-15
星期四
王志强
