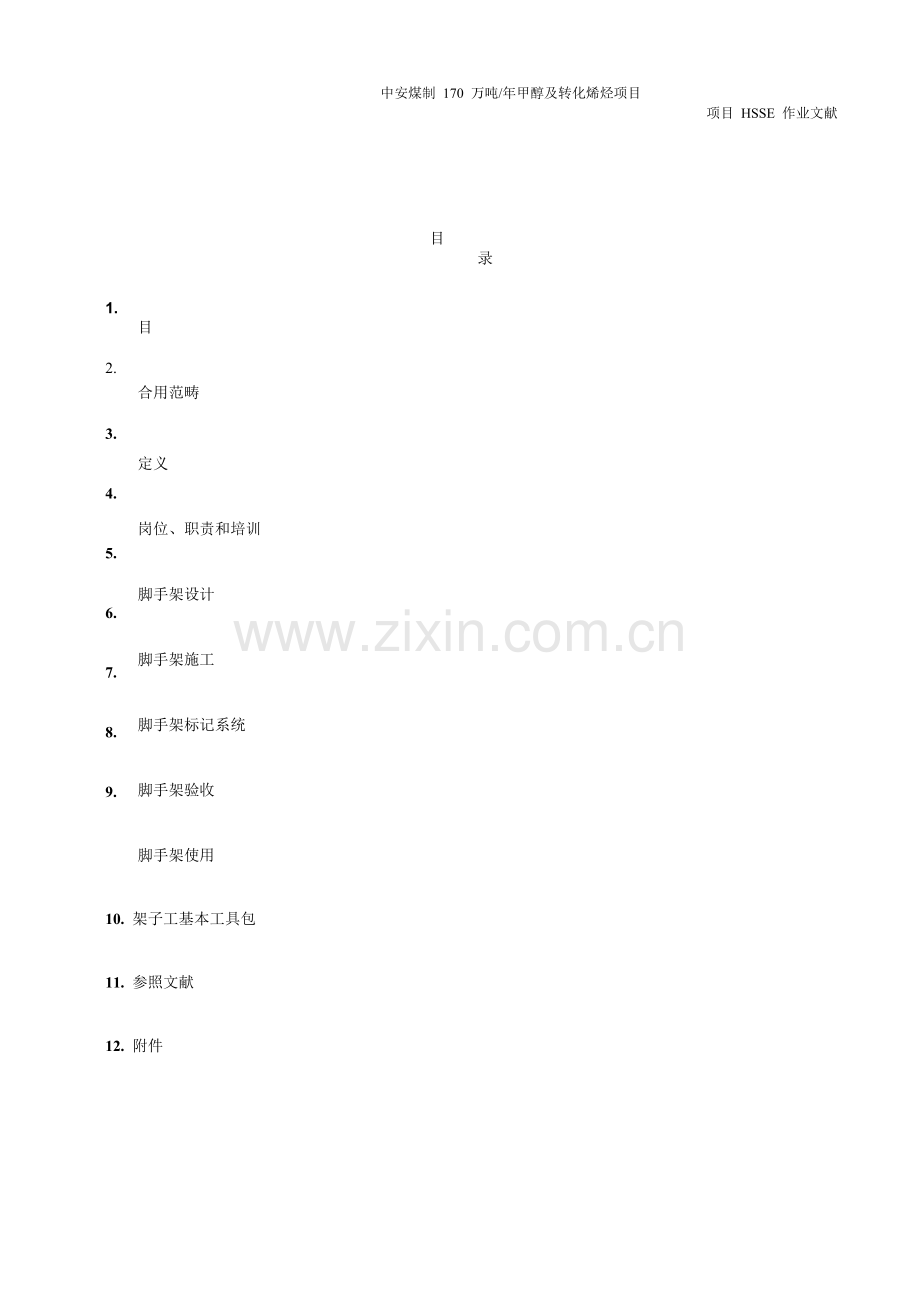

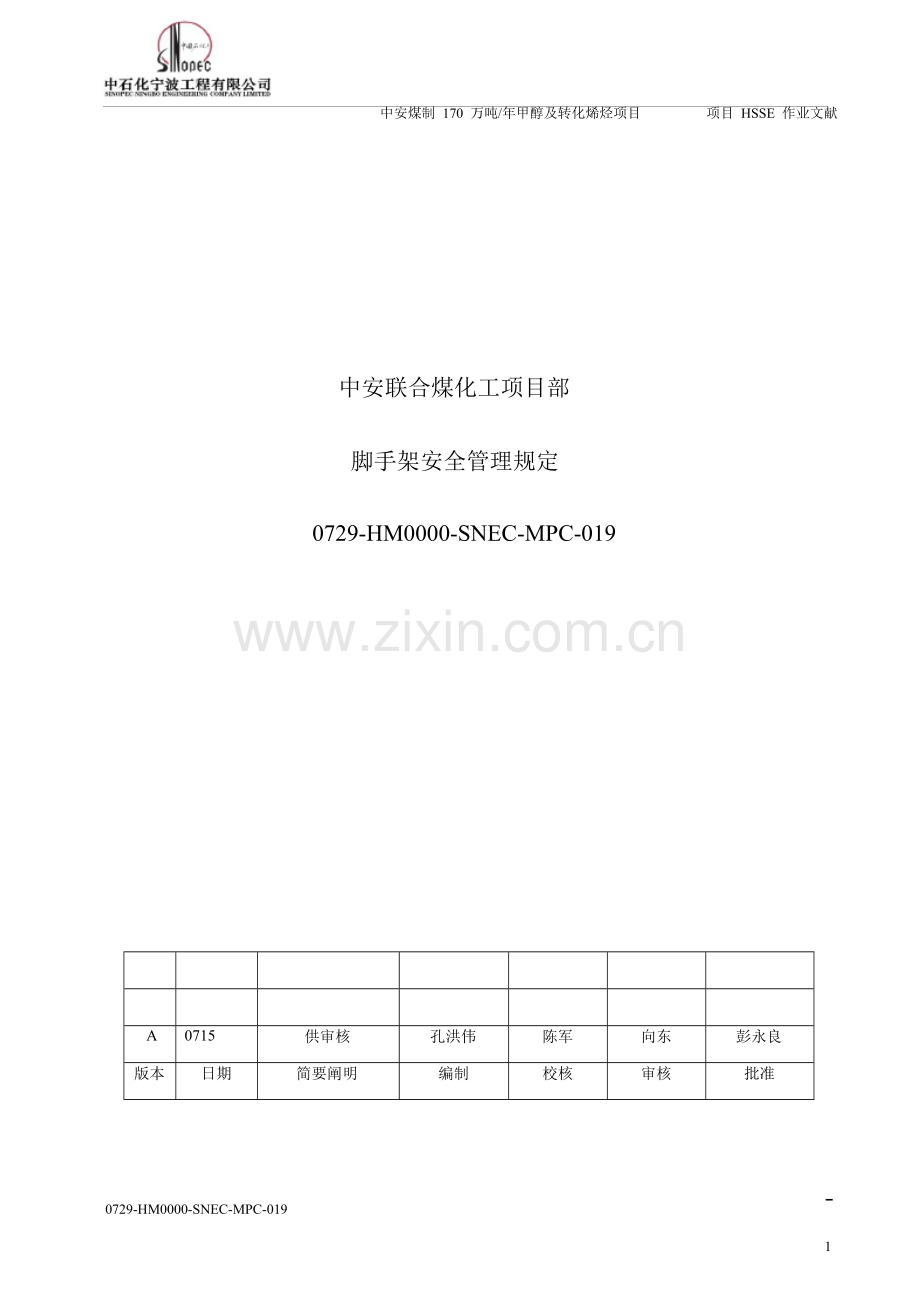

0729-HM0000-SNEC-MPC-019中安煤制 170 万吨/年甲醇及转化烯烃项目中安联合煤化工项目部脚手架安全管理规定0729-HM0000-SNEC-MPC-019项目 HSSE 作业文献1A0715供审核孔洪伟陈军向东彭永良版本日期简要阐明编制校核审核批准中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献目录1.2.3.4.5.6.7.8.9.目合用范畴定义岗位、职责和培训脚手架设计脚手架施工脚手架标记系统脚手架验收脚手架使用10. 架子工基本工具包11. 参照文献12. 附件0729-HM0000-SNEC-MPC-0192中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献1.目脚手架对于任何项目建设施工都是十分重要某些。脚手架使工人能安全地进入到各个作业面。但是没有对的搭建脚手架和使用不恰当脚手架会导致各种劫难性事故。项目部规定所有其项目现场使用脚手架都必要由有资质人员进行设计，搭建和检查。本程序提供了搭建和设计脚手架安全作业规程，用于在项目现场给工人提供协助。2.合用范畴本程序合用于 SNEC 中安联合煤化工项目（如下简称中安联合项目）施工现场合有脚手架搭设作业。承包商必要遵循此安全作业规程。3.定义1)2)3)4)5)6)固定式脚手架涉及如下普通在现场使用脚手架：钢管焊接支架、搭扣式脚手架、速建式脚手架。悬挑式脚手架涉及如下脚手架：两点悬吊式脚手架、多级悬吊式脚手架、浮板、轻型脚手架、高空操作坐板以及电气吊装平台和扇形保护脚手架。专业人员：该人员可以对员工导致危害和危险脚手架作业环境辨识出已存在危险和预测可能发生危险， 同步，该人员有权及时采用有关整治办法以消减这些危险和危害。脚手架使用人员： 指那些必要登上脚手架平台工作人员。脚手架搭建人员：指那些通过训练、达到一定技能水平、在脚手架专业人员直接指引下进行脚手架搭建人员。她必要持有权威部门颁发特殊工种上岗证。脚手架检查人员：指那些通过培训、达到一定技能水平、被指定从事脚手架检查工作以及辨识脚手架缺陷人员，如：构件不全、构造损害、基本系统无效等，且有权勒令停工，待脚手架安全专业人员进行进一步审查。4.岗位、职责和培训4.1. 脚手架使用人员：负责参加使用入门培训，保证其所使用脚手架均通过检查,符合培训内容和本规定内容。 使用者只可在挂有绿色标牌脚手架上进行作业，同步，脚手架检查员应在该脚手架有效检查标贴纸上签字并注明日期（参见附件）。所有脚手架使用人员都必要接受有关培训，做到可以察觉正在使用各类脚手架相应危险，懂得如何去控制或尽量减少这些危险。培训应依照详细状况涉及如下方面内容：0729-HM0000-SNEC-MPC-0193中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献1)2)3)4)工作区域内电气危险、坠落危险以及落物危险特性。电气危险防护办法以及所采用坠落保护系统和落物系统搭建、维护和拆除对的程序。脚手架对的用法以及在脚手架上递接材料对的办法所采用脚手架最大设计荷载以及承载能力。4.2. 脚手架搭建人员：负责在脚手架专业人员直接指引下进行脚手架搭建、修改和拆除。搭建人员通过有关培训后可指定为脚手架检查人员，负责对由专业人员标记为“可用”脚手架进行日常检查。4.3. 脚手架检查人员：负责每日巡逻脚手架使用状况。如果脚手架未通过检查，则检查人员将拿下绿色标牌换上红色标牌，并及时向关于专业人员通报，提出整治规定。4.4. 专业人员：将接受专业人员培训并将专门从事这项工作、履行这一职责。但是，其她人员如工种班长等可也接受脚手架检查人员培训，在工厂停工期间和类似情形下履行检查人员职责。4.5. 脚手架专业人员：从总体范畴内，负责保证脚手架按当前脚手架搭建规范进行搭建和维护。在脚手架搭建人员搭建、修改和拆除脚手架时候，专业人员应进行全程监控。专业人员应决定何时该挂红色标牌、何时该挂绿色标牌（参见附件）。5.脚手架设计所有脚手架设计必要满足如下最低设计规范规定。1)2)3)4)5)6)7)所有在项目现场使用脚手架必要按生产厂商和专业工程师指令规定进行设计。所有固定式脚手架必要采用焊接钢管框架、搭扣式脚手架、速建式脚手架。在进行任何脚手架施工或搭建前，应将脚手架总体设计详细资料提交施工经理供其审批。注意：项目施工现场禁止采用毛竹脚手架或类似材料脚手架。承重架搭设必要符合建筑施工扣件式脚手架安全技术规范JGJ1300 及现行国标混凝土构造工程施工质量验收规范GB50204 关于规定。特别是本项目有单层净空间高度大于 10 米混凝土构造需要浇注，按照规定 8 米以上模板承重架设计方案必要通过权威专家认证，并签字确认后方可递交项目部组织实行。所有脚手架临边都必要带扶手和挡板。扶手应高出脚手架平台约 1-1.2 米。扶手和挡板每隔不超过 2 米应进行支撑。所有脚手架均需设立踢脚板。踢脚板至少应 18 公分高，且应绑置在每个立杆上。脚手架架杆必要选用符合国标直缝焊接钢管，其规格有 48*3.5 和 51*3 两种，不同规格架杆不得混用。0729-HM0000-SNEC-MPC-0194中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献8)9)脚手架架杆应涂有防锈油漆，不得有严重腐蚀、弯曲、压扁、裂缝、损伤、结疤等缺陷。脚手架架杆及扣件必要由质量证明文献，且通过淮南市建筑行政主管部门指定检查机构检测。10) 所有脚手架扣件都应符合国标钢管脚手架扣件GB15831 规定。旧扣件在使用前必须进行质量检查，有裂缝、变形、螺栓滑扣禁止使用。有螺栓转动不灵必要上油润滑。11) 木质脚手板其厚度不不大于 50mm，宽度为 200-300 mm、长度不不不大于 6 米坚韧木板。在距板头 80 mm 处，应用 8-10 号铁丝缠绕 2-3 圈并绑扎，以防止开裂。木脚手板使用前应进行质量检查，腐朽、虫蛀、开裂、扭曲、大横透节木板，不得使用。12) 钢制脚手板厚度不不大于 50mm，宽度为 200-300 mm、长度不不不大于 3 米镀锌跳板。每块跳板重量不得不不大于 25kg。钢制跳板表面必要有防滑花纹并设立漏水孔。13) 脚手架铺板必要稳妥安装，铺板端部应至少伸出支撑 15 公分，但不得超过 25 公分。可采用金属线或钢缆固定铺板，在任何状况下，都不得采用麻绳来固定铺板。14) 所有脚手架用作安装和拆除施工时，平台至少要铺 3 块脚手架铺板。15) 每个脚手架应配备一种爬梯，禁止从架子端部或跨越扶手往下跳。注意：所有脚手架必要设计进出路线。脚手架所配爬梯必要做到设计合理符合规范。施工现场禁止采用毛竹爬梯。16) 三层（6 米）以上脚手架进出应设立休息平台或配备爬梯安全设施（高度超过 3 米所有爬梯多必要设立护笼）。17) 脚手架基本板或其她刚性基本必要能承受脚手架最大设计荷载。在非硬化地面上搭建脚手架，落地杆着地端必要支持在 100100 钢制底座上，钢制底座下垫上厚度不不大于 50 mm木质垫板或槽钢，垫板长度不不大于两跨。高度超过 24 米脚手架基本必要进行硬化。18) 脚手架不得采用桶、盒、箱及任何类似不稳定物体，或者应采用平台来支撑脚手架。19) 如果施工人员必要在既有脚手架下方进行作业和有人员从脚手架下方通过话，则应安装防垃圾保护网。20) 如果工人在存在上空危险工作环境下工作，则应安装上防护保护。此类防护必要采用 5 公分厚脚手架铺板和同等材料。6.脚手架施工0729-HM0000-SNEC-MPC-0195中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献只有通过培训并经国家关于部门考核合格并颁发作业证脚手架搭建人员，方可在专业人员监督下进行脚手架施工。这些人员和工人必要可以阅读、看懂脚手架施工基本工程图纸并理解所有有关现场安全作业规程。在脚手架施工期间应遵守如下规定：1)2)3)4)5)6)7)8)9)在脚手架施工前，所有脚手架设计应通过审批，且应向安所有门提交脚手架申请单。任何脚手架多必要设立纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距基准面不大于 200mm 立杆上，横向扫地杆有扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基本不在同一水平面上时，应将高处纵向扫地杆向低处延伸两跨并固定在立杆上，高低两处扫地杆高度差不不不大于 1 米，且高处立杆离边坡距离不不大于 500 mm。脚手架底层步距不不不大于 2 米（通道口通过加强容许加高），第二层以上每层步距均不得不不大于1.8 米。跨距将依照载荷拟定，普通不得不不大于 2 米。立杆接头必要采用对接接头连接，相邻立杆接头不得在同一高度内并在垂直方向上至少错开 1 米。纵向水平杆（大横杆）应设立在立杆内侧，长度不不大于 3 跨，宜采用对接扣件连接，相邻两根大横杆接头不能设立在同步或同跨内，且接头在水平方向上至少错开 500 mm，各接头中心点到近来主接点距离不应不不大于 500 mm；若采用搭接方式搭接长度不不大于 1 米，应等间距使用三个旋转扣件固定，端部扣件距杆端不不大于 100 mm，相邻两个扣件之间距离不得不大于 300 mm。每个主接点处必要设立一根横向水平杆（小横杆），用直角扣件固定在紧靠大横杆上方立杆上，并禁止拆除。非主接点处小横杆则依照支撑所用脚手板需要等距离设立，最大间距不不不大于 1 米，大、小横杆端头伸出扣件盖板距离应在 100-200 mm 之间。双排脚手架立杆横向距离宜为 1.5 米，立杆跨距不不不大于 2 米，步距为 1.4-1.8 米，操作层小横杆间距不不不大于 1 米。高度超过 50 米超高脚手架，必要进行专门计算和验证。可以采用双管立杆、分段悬挑或分段卸载方式进行搭设。分段悬挑或分段卸载悬挑梁和卸载梁必要焊接或浇注体构造上，不得使用膨胀螺丝或其她方式进行连接。作业层应当满铺脚手板，每一块脚手板都必要铺在三根小横杆上，脚手板两头必要使用双股10-12 号镀锌铁丝进行固定，绑扎产生铁丝扣必要砸平。脚手板可以对接或搭接铺设，当对接平铺时，接头处应设立两根小横杆，两块脚手架板外伸长度和不不不大于 300 mm，每块脚手板外伸距离不不大于 130 mm。当搭接铺设时，接头应处在小横杆上，搭接长度不小0729-HM0000-SNEC-MPC-0196中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献于 200 mm，其中每一块脚手板其伸出小横杆距离不得不大于 100 mm。脚手架板之间及板与踢脚板之间不得存在缝隙，每 1.3 米设横档，每层设竖档。10) 所有脚手架跳板在每次使用前都必要进行目测。不能使用跳板应进行废弃解决并运浮现场。11) 脚手架作业面应当设立双层护栏，护栏高度为距大横杆上表面 1.1-1.2 米处，中栏杆高度为距大横杆上表面 500-600 mm 处，作业层端头也必要用双层栏杆进行封闭。12) 作业层外侧、通道两侧或临近通道侧以及两个端头，必要设立踢脚板。每一种通道口或门口均应搭设比通道宽 1 米防护棚。13) 脚手架两端、转角处以及每隔 6-7 跨必要设立剪刀撑或抛杆，剪刀撑或抛杆与地面夹角应在 40-60 度之间，抛杆应与地面有可靠连接，抛杆与脚手架连接点离主接点最大距离不不不大于 300mm。剪刀撑接长必要采用搭接方式，搭接长度不不大于 1 米，应等间距使用三个旋转扣件固定，端部扣件距杆端不不大于 100 mm，相邻两个扣件之间距离不得不大于 300 mm。14) 脚手架每隔竖向 2 步、横向 3 跨（竖向不超过 4 米、横向不超过 6 米）应设立杆件与构筑物进行牢固刚性连接。连接杆应从第一步大横杆开始设立，最顶层必要设立刚性连接杆。刚性连接杆连接点应接近主接点，离主接点最大距离不超过 300 mm。当刚性连接杆件不能水平设立时，与脚手架连接一端应下斜连接。15) 脚手架必要设立上下通道，通道步距在 300-400 mm 之间。直爬梯通道每隔 8 米应设立转角休息平台，超过 3 米直爬梯必要搭设护笼；脚手架高度不不大于 12 米，宜搭设之字形斜道，斜道宽度不不大于 1 米，坡度不得不不大于 1/3（物料运送斜道坡度不不不大于 1/2，宽度不不大于 3 米），斜道必要满铺脚手板并设立防滑条，防滑条之间距离不得不不大于 300mm，转角平台宽度不能不大于斜道宽度，斜道和转角平台临边侧必要搭设双层护栏和踢脚板。井字形独立架，应将通道设立在小横杆侧，护笼立杆必要和脚手架立杆等长搭设。16) 搭设、拆除脚手架时，必要对搭拆场地进行封闭警戒，并设立专人监护，警戒区域内不得同时有其她作业和人员通行。17) 搭拆脚手架过程中，如脚手板、架杆未固定妥当或已拆开绑扣，不得半途停止作业。18) 脚手架搭设完毕后来，须经检查验收合格后挂牌使用。在脚手架通过验收并附上绿色标记牌后，除非获得脚手架检查人员允许，否则在任何状况下都不得对脚手架进行修改，19) 使用过程中禁止对脚手架进行切割或施焊，未经批准不得拆改脚手架。一旦发现非脚手架专业搭建人员在拆除或修改既有脚手架，则该类人员必要接受严肃纪律惩罚。20) 拆除脚手架前应对脚手架状况进行检查确认，应向拆除人员进行安全技术交底，拆除现场周边应设立安全警戒线和警示牌并设专人监护。0729-HM0000-SNEC-MPC-0197中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献21) 脚手架拆除前，应先清理干净脚手架上杂物，清理杂物时禁止向下抛掷或倾倒。22) 拆除脚手架必要从上到下逐级进行，禁止上下同步进行，拆除顺序为跳板-护栏小横杆连接杆-大横杆-立杆。并做到一步一清，禁止先将连接杆整层拆除或数层拆除后再拆除脚手架。对脚手架采用分段、分立面拆除时，对不拆除某些应进行必要加固和封闭。23) 拆除斜拉杆及大横杆时必要先拆除中间扣件，再拆除两头扣件。24) 当脚手架拆除到下部最后一根立杆高度时，应在恰当位置搭设抛杆加固后方可拆除连接杆。25) 脚手架搭建和拆除均应视为高处作业，作业人员应配备安全带。26) 所有悬式脚手架和平台应配备单独竖向安全锚杆，该锚杆应独立于脚手架系统。所有作业人员或工人在脚手架上作业时应与该竖向安全锚杆进行固定。27) 拆下来杆件、扣件、跳板、铁丝等材料必要逐级向下传递或用绳索吊至地面或平台，不得在堆积下层脚手架上，禁止向下抛掷。7.脚手架标记系统所有脚手架必要采用脚手架标记系统来辨认既有脚手架当前状态（参见附件）。红色标记牌lll正在施工正在修理/修改尚未竣工:绿色标记牌100完毕并通过验收。8.脚手架验收只有接受过培训脚手架检查人员方可对现场脚手架进行检查和标记。所有脚手架必要进行标记，并且，只有授权人员才有权更换已不符合规定、磨损、被损坏或被其她标记代替标记牌。9.脚手架使用脚手架一旦完毕搭建且经验收承认后，所有脚手架使用者必要按安全规范进行使用。下面对上脚手架作业应采用安全作业规程做了一种归纳总结：1)2)在恶劣天气和大风季节应禁止在超过 1.8 米高脚手架上进行作业。应按施工经理项目HSE 经理指令行事。所有脚手架上不得存储垃圾、工具和材料。0729-HM0000-SNEC-MPC-0198中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献3)4)5)6)7)在所有脚手架平台上不应进行油和油脂类工作（除钢平台外）。脚手架上不得堆放任何材料。不应将工具和材料从一种脚手架扔到另一种脚手架和从一种人手里扔向另一种人或者从高处向地上扔。应采用吊绳和吊斗进行工具和设备提高和放低操作。从一种脚手架到另一种脚手架时应采用爬梯。注意：不得从一种脚手架跨跳到另一种脚手架上。禁止沿脚手架外缘攀爬。不得攀越脚手架扶手。9.1. 活动脚手架活动脚手架必要保证满足如下规定1)2)3)4)5)6)滚动脚手架高度不得超过最小基本尺寸三倍。作业平台铺板必要铺满脚手架，铺板侧面应结合地密实,防止铺板活动。当脚手架不动时应锁定脚轮刹车。在移动滚动脚手架时应获取必要协助以保证所有移动路线明确清晰。注意孔洞和高空障碍。在移动脚手架前应先清除脚手架上材料和设备。移动滚动脚手架时任何人不得乘骑在滚动脚手架上。9.2. 脚手架改装有时需要对某些绿色标签脚手架平台进行改装以适合特定施工使用。如果浮现这种状况，禁止使用者自行进行改装工作。如果需要对现存脚手架进行改装，一定要遵守下述环节：1)2)3)4)5)使用者需要改装脚手架平台时须与其主管联系。主管直接或通过上级联系脚手架施工人员有改装需要。改装只能由脚手架安装工进行。改装完毕后，由脚手架检查员重新检查并发给绿标签。上述环节完毕，使用者可恢复使用改装过脚手架平台。10. 架子工基本工具包1)2)3)4)5)安全带用于调节夹具棘轮扳手小型手持式水准仪皮尺个人防护设施0729-HM0000-SNEC-MPC-0199中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献脚手架搭设验收检查单编号：0729-HM0000-SNEC-MPC-019-10729-HM0000-SNEC-MPC-01910编号待验收检查项目符合状况整治日期是否待整治缺陷描述1与否有平面布置、计算数据、安全办法及审批手续2检查搭设人员与否持证上岗、定期体检及劳保用品穿戴3检查杆件、扣件、跳板及安全网与否符合国家及行业原则4基本、平台和底板与否符合规定5检查脚手架标记牌编号和状况6检查脚手架标记牌与否挂在脚手架进口显眼处7检跨距、步距、小横杆间距、跳板支撑与否符合规定8与否按规定搭设了扫地杆.9用承载扣件将横杆固定到立管上10检查横档中心距，普通最大中心距离为1220mm.11检查与否在每一种主接点处多搭设了小横杆。12检查与否按照规定搭设了剪刀撑或抛杆13检查剪刀撑、立杆大横杆接头点与否符合规定14检查脚手架铺板状况、安装与否稳固密实15检查刚性连接杆（它是当前重要反作用构造）、承载扣件。如果未按规定安装刚性连接杆、则应对主构造采用扶壁或平面支撑来保证稳定性。刚性连接杆必要设在立管与横档交接点处。（脚手架稳固位置）工程名称：搭设部位：搭设单位：施工单位：搭设单位施工负责人：使用方施工负责人：施工单位施工部负责人：施工单位 HSE 部负责人：项目部 HSE 负责人：脚手架编号：0729-HM0000-SNEC-MPC-019中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献1116检查护栏和踢脚板与否按规定搭设和维护17检查与否按规定搭设了隔离办法以及封闭办法18检查爬梯与否按照规定搭设，超过8米直梯与否设立了休息平台。梯子至少应高出登陆平台上1050mm.19检查斜梯坡度与否符合规定，与否搭设护栏和踢脚板，是否有防滑条等20检查各种通道口与否按规定搭设了防护棚。21如果脚手架底层出于提供进出空间目未安装横撑，则应在二层设立脚手架拉杆。22检查脚手架各层，保证脚手架上不存有松散材料。23如果脚手架必要铺板，则应与设计工程师征询，查证脚手架所需强度以及增长拉杆必要性以保证可以承受风荷载。24在脚手架上施加任何特殊或重型负荷，都必要获得设计工程师承认，必要提供设计图纸和计算书。25如果必要话，应检查悬挑梁宽度。26检查拉杆与否与在悬梁高度主构造拉接。27检查悬梁斜撑底部横档与否与构造相连28检查脚手架距离电力线路距离与否符合规范规定29检查脚手架与否设立了避雷接地，接地电阻与否符合规定30检查脚手架上与否按照规定挂设了必要安全警示标志31其她规范规定内容中安煤制 170 万吨/年甲醇及转化烯烃项目项目 HSSE 作业文献脚手架周检登记表编号：0729-HM0000-SNEC-MPC-019-20729-HM0000-SNEC-MPC-01912工程名称检查人员日期检查部位:查出问题解决成果备注中安煤制 170 万吨/年甲醇及转化烯烃项目脚手架扣件扭力测试表项目 HSSE 作业文献装置：日期：年月日注：扭力测试对象为主节点扣件扭力，一次测试合格率达到 90%为合格。如第一次测试合格率不满90%，必要规定搭设单位进行整治，整治后再进行第二次测试。三次测试均不合格项目部将根据状况对搭设单位进行必要惩罚。参加测试人员签名：0729-HM0000-SNEC-MPC-01913搭设位置搭设单位使用单位序号原则值（N.m）第一次测试值第二次测试值第三次测试值检查结论140-60240-60340-60440-60540-60640-60740-60840-60940-601040-601140-601240-601340-601440-601540-601640-601740-601840-601940-602040-60中安煤制 170 万吨/年甲醇及转化烯烃项目（业主有统一规定格式按照业主规定执行） 脚手架验收合格牌SNEC 中安联合项目SNEC 中安联合项目项目 HSSE 作业文献No.SNEC中石化壳牌岳阳煤气化项目0729-HM0000-SNEC-MPC-01914脚手架荷载kN/m2脚手架类型脚手架尺寸搭设部位搭设单位搭设时间搭设单位自检人签名使用单位验收人签名项目部批准人日期巡逻人日期
